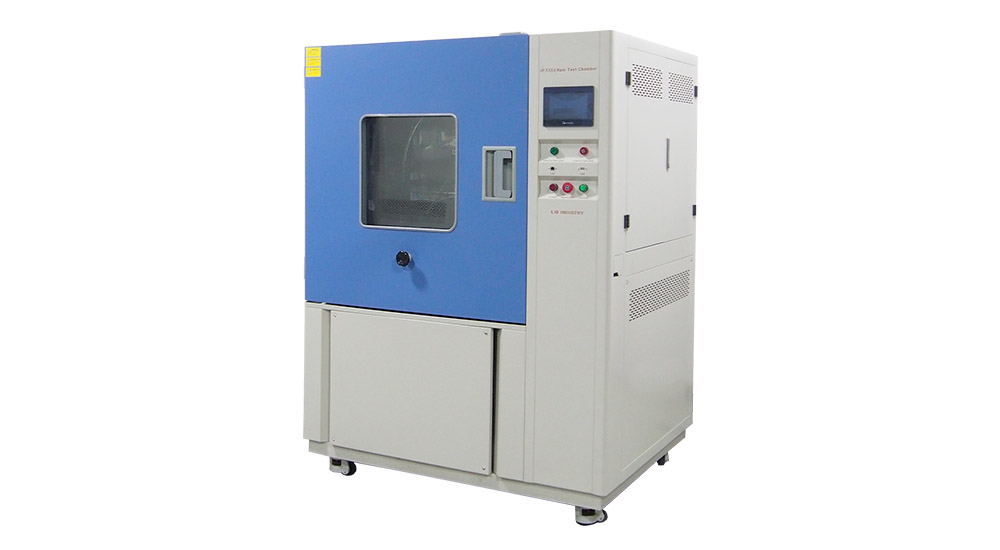

IPX3 X4 테스트 챔버

Name: IPX3 X4 테스트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

LIB IPX3 X4 테스트 챔버는 DUT의 방수 성능을 테스트하기 위해 전자 제품 및 그 구성 요소가 운송 및 사용 중에 적용될 수있는 물 및 스프레이 테스트 환경을 시뮬레이션 할 수 있습니다. 전자, 항공 우주 및 군사 산업과 같은 과학 연구 단위의 외부 조명, 신호 장치 및 자동차 램프 쉘의 보호 테스트 및 감지에 적합합니다.

모델: R-800C, R-1200C

표준: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX3, IPX4

IPX3 X4 테스트 챔버의 특징 및 장점

1. 진동 튜브의 반경: 400mm/600mm/800mm

2. 물 파이프 직경: 18mm 노즐 직경: 0.4mm 또는 0.8mm 선택적인 물 분무 압력: 50 ~ 100kpa

3. 시험실 하단에는 물 탱크, 시험 물 스프레이 시스템, 작업대 회전 시스템 및 스윙 튜브 스윙 드라이브 장치가 있습니다.

4. 밀봉: 시험실의 견고 함을 보장하기 위해 문과 챔버 사이에 이중 층 고온 저항 및 고 인장 밀봉 스트립이 사용됩니다.

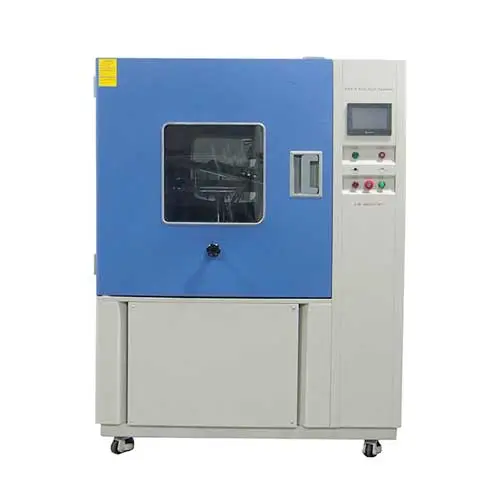

IPX3 X4 테스트 챔버의 사양

모델	R-800C	R-1200C
내부 차원 (mm)	900950950	130013501370
전반적인 차원 (mm)	118014201920	154018202200
유용한 볼륨 (L)	810	2400
진동 튜브 반경	400mm	600mm
스프레이 구멍 직경	Φ0.4mm
구멍 간격	50mm
진동 튜브의 스윙 각도	0 ~ ± 180 ° (조정가능한)
턴테이블 회전 속도	1r/min (조정가능한 속도)
수압 제어	유량계
컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결
급수 시스템	물 탱크, 부스터 펌프, 자동적인 물 공급, 물 정화 시스템
안전 장치	과열 보호; 과전류 보호; 물 부족 보호; 지구 누설 보호; 단계 서열 보호
외부 재료	보호 코팅 강판
인테리어 소재	SUS304 스테인리스
관찰 창	와이퍼가있는 이중 층 절연 유리

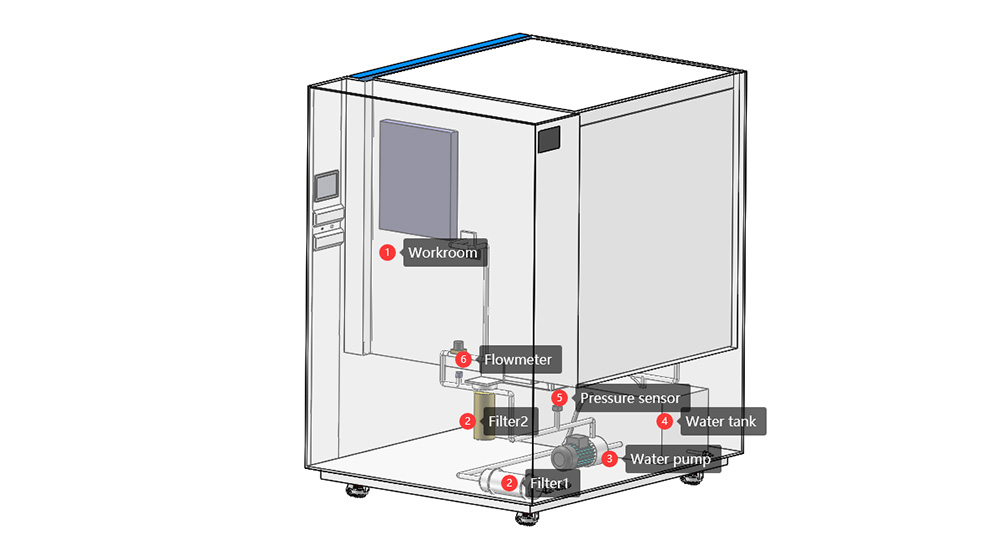

IPX3 X4 테스트 챔버의 구성

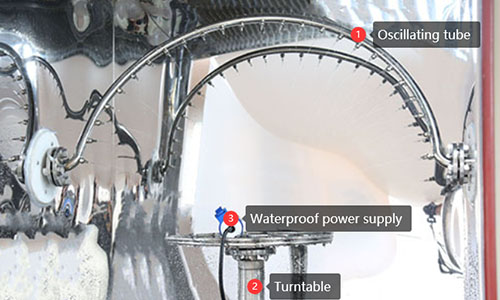

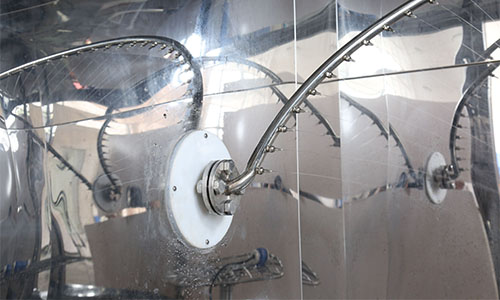

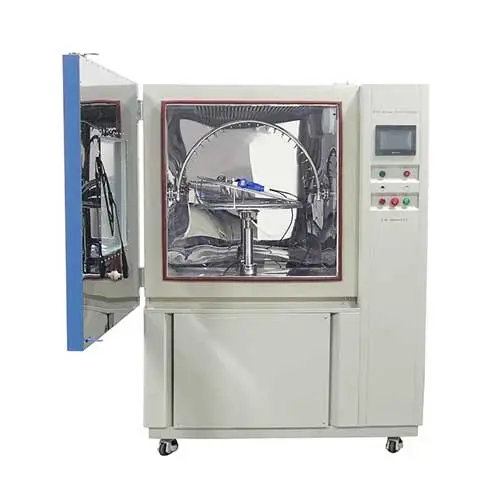

① 작업실	A. 내부 재료는 304 스테인레스 스틸, 거울 표면, 녹 방지; B. IPX3, IPX4 비 테스트를 위한 진동 튜브. 진동 튜브는 스테인레스 스틸로 만들어졌으며 스프레이 노즐은 분리 가능한 특수 노즐입니다. 그리고 범위는 ± 45 °, ± 60 °, ± 90 °, ± 180 ° 까지 도달 할 수 있습니다. C. 장착 된 방수 전원 인터페이스는 시험 표본에 전원을 공급합니다. D. 회전 속도와 턴테이블의 높이는 조정 가능합니다.

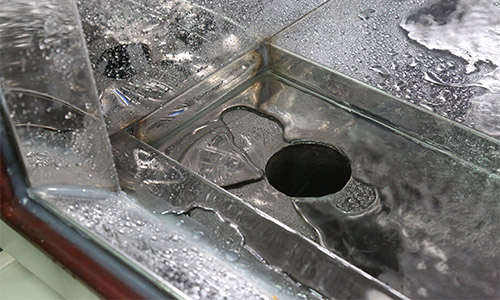

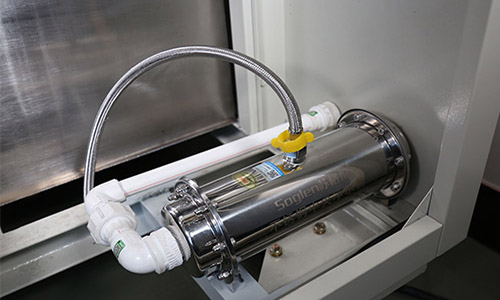

② 필터	A. 0.03mm 입자의 필터 불순물을 여과하여 부드러운 분사 시스템을 보장합니다. B. 작업실에서 분무 비 시험에 의해 생성 된 물은 배수 구멍을 통해 반환되고 여과 시스템을 통과합니다.

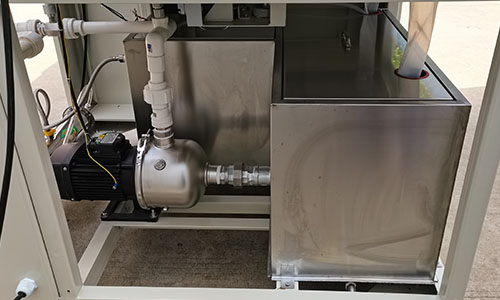

③ 물 탱크	IPX3X4 테스트 챔버는 물 섭취량을 자동으로 제어하는 기능을 가지고 있으며 낮은 수위 감지 장치가 장착되어 있습니다.

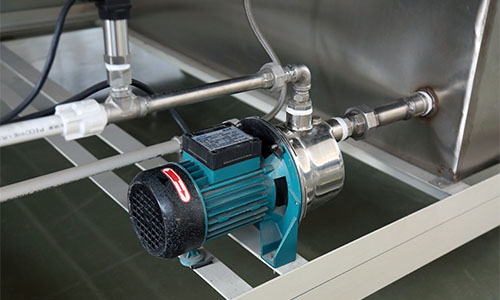

④ 물 펌프	워터 펌프는 IPX3X4 테스트 챔버의 물 순환 시스템의 동력원입니다.

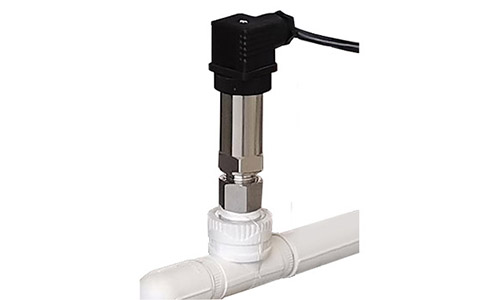

⑤ 압력 센서	비 테스트 중 수압을 실시간으로 모니터링합니다. IPX3, X4 방수 테스트에서 수압은 중요한 테스트 매개 변수입니다.
⑥ 꽃Er	IPX3 의 유량은 1.8L/min ± 5 에 도달해야하며 IPX4 의 유량은 2.6L/min ± 5 에 도달해야합니다.
