열 사이클링 장비

열 사이클링 장비는 다른 온도 (-70 ℃ ~ 150 ℃) 에서 제품의 사용을 시뮬레이션하고 제품의 신뢰성, 안정성 및 내구성을 테스트합니다. 난방 및 냉각 시스템을 통해이 제품은 몇 가지 온도 사이클 변화를 경험합니다.

가열 및 냉각 속도는 5 ℃/min에서 통제될 수 있습니다. 온도 균일 성은 ± 2 ℃ 내에 도달하여 모든 처리 된 샘플을 동일한 온도 조건에서 열 순환 할 수 있습니다.


모델: TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000

표준: AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-811D


열 사이클링 장비의 특징 및 이점

1. 정확하고 빠른 온도 변화 제어는 단일 사이클을 크게 단축하고 짧은 시간에 여러 사이클을 완료하며 실험 또는 생산 효율을 향상시킬 수 있습니다.

2. 효율적인 에너지 활용 및 재활용 시스템, 에너지 낭비를 줄이고 에너지 비용을 절감합니다. 에너지를 더 절약하기 위해 실제 수요에 따라 전력을 조정하십시오.

3. 고급 온도 센서 및 제어 시스템은 온도 상승 및 하강을 정확하게 제어 할 수 있으며 온도 변동 범위는 ± 0.5 ℃ 내에서 제어됩니다.

4. 자동 제어 및 모니터링 기능은 사전 설정된 프로그램에 따라 자동으로 온도 상승 및 하강, 사이클 번호 제어 및 기타 작업을 완료 할 수 있습니다.


열 사이클링 장비의 사양

모델

TR5-100

TR5-225

TR5-500

TR5-800

TR5-1000

내부 차원 (mm)

400*500*500

500*600*750

700*800*900

800*1000*1000

1000*1000*1000

전반적인 차원 (mm)

900*1050*1620

1000*1140*1870

1200*1340*2020

1300*1540*2120

1500*1540*2140

인테리어 볼륨

100L

225L

500L

800L

1000L

열 부하

1000W


온도 범위

A : -20 ℃ ~ 150 ℃

B : -40 ℃ ~ 150 ℃

C: -70 ℃ ~ 150 ℃

온도 변동

± 0.5 ℃

온도 편차

± 2.0 ℃

냉각 속도

5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (주문을 받아서 만드는)/ min

난방 속도

5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (주문을 받아서 만드는)/ min

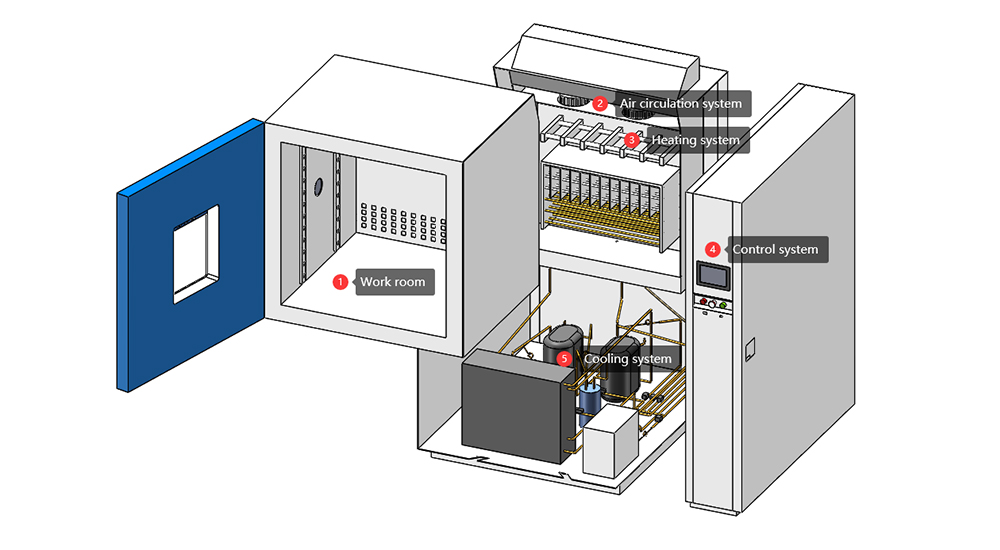

열 사이클링 장비의 구성

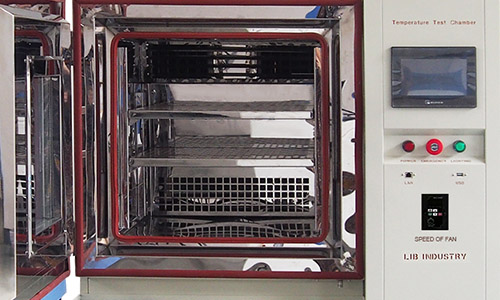

① 작업실

  • SUS304 거울 스테인레스 스틸, 고온 및 저온 저항, 내식성, 청소하기 쉽습니다.

  • 펀치 유형 샘플 홀더, 좋은 열 전도도.

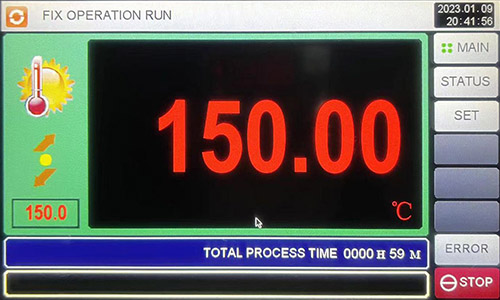

제어 시스템



온도 변화 과정, 온도 변화의 비율을 정확하게 통제하십시오. 장비는 피드백에 의해 모니터링되고 조정됩니다.

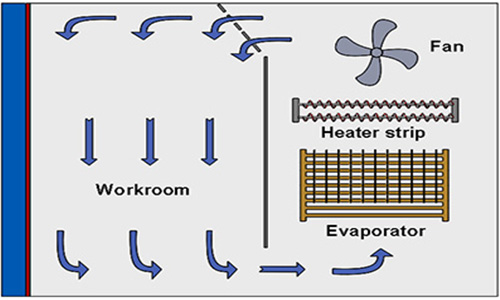

공기 순환 시스템


  • 팬은 공기의 순환을 유도하여 열이 테스트 피스 주위에 더 고르게 분포되어 열 전달 효율을 향상시킵니다.

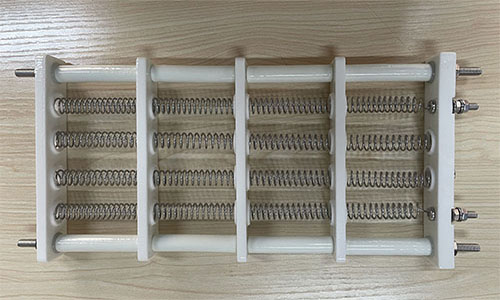

난방 시스템


  • 전기 가열 와이어는 장치에 열 에너지를 제공하기 위해 전원을 공급 한 후 열을 발생시킵니다.

  • 그것은 가열 온도를 설정하고 조정할 수 있으며, 가열 시간과 속도 등을 제어 할 수 있습니다.

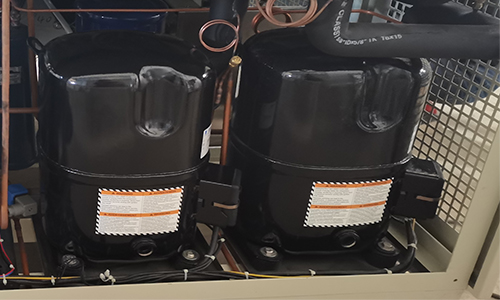

냉동 시스템


냉매는 열교환 및 냉각을 위해 냉동 압축기, 응축기, 팽창 밸브 및 증발기 사이를 순환합니다.
