전자 어셈블리는 빠르게 변화하는 환경에서 작동합니다. 공장 바닥은 빠른 온도 변화를 경험하고 열대 야외 위치는 더 많은 도전을 추가합니다. PCB와 전자 시스템은 매일 수분 문제에 직면합니다.온도 습도 챔버전자 제품 테스트는 제품이 배송되기 전에 이러한 실제 조건을 재현합니다. 제어 된 공간 내부의 실제 습도 및 온도주기를 시뮬레이션하여 엔지니어가 결로, 이슬점 문제 및 그렇지 않으면 눈에 띄지 않을 수있는 잘못된 실패를 감지 할 수 있습니다. 이 기사에서는 수분이 전자 제품의 주요 과제 인 이유, PCB 응축 테스트가 어떻게 잘못 될 수 있는지, 어떤 챔버 관행이 오류를 줄이고 제품 신뢰성에 대한 신뢰를 구축하는지 설명합니다.

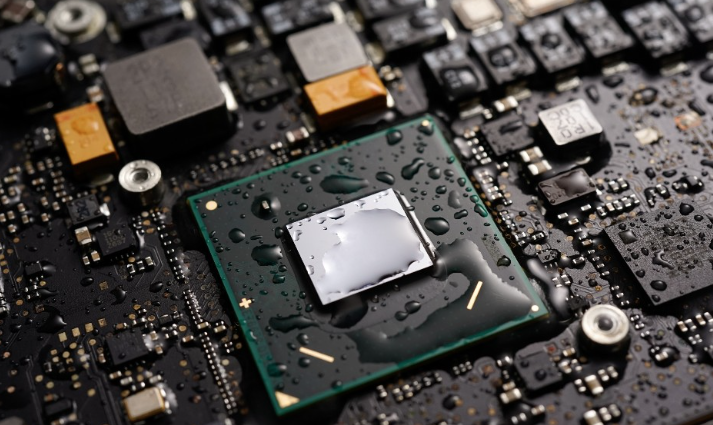

습도는 전자 제품에 직접적인 영향을 미칩니다. 수증기는 공기 온도가 이슬점 아래로 떨어지면 액체로 변합니다. 채워진 회로 기판에서이 액체는 도체 사이에 브리지를 생성하여 누설 전류, 부식 및 단기 결함을 유발할 수 있습니다.급속하게 덥거나 건조한 촉촉한주기챔버에서 이러한 위험을 증폭시킵니다.
예를 들어, 테스트 온도를85% 가진 85 °C이슬점이 제어되지 않으면 냉각 할 때 상대 습도가 응축을 일으킬 수 있습니다. 부품이 나중주기를 통과하더라도 짧은 응축은 인터페이스에 스트레스를 가하고 절연 저항을 약화 시키며 숨겨진 결함을 생성 할 수 있습니다. 따라서 PCB 응축 테스트는 오해의 소지가있는 고장을 일으킬 수 있으며 종종 제품 설계보다 챔버 제어에 의해 발생합니다.
이슬점은 공기가 포화되고 액체가 형성되는 온도입니다. 에 챔버 공기85% 상대 습도과35 °C이슬점이 근처에 있습니다.29 °C. 온도가이 지점 아래로 떨어지면 공기와 표면이 만나면 응축이 형성됩니다.
표준 PCB 습도 테스트는 종종 수분 균형을 확인하기 위해 일일 온도 변동, 시동 정지주기 또는 긴 흠집을 사용합니다. 강한 이슬점 제어가 없으면 고르지 않은 공기 흐름 또는 공기 주머니로 인해 일부 부품이 더 빨리 이슬점에 도달하여 모서리, 오목한 영역 및 높은 열 질량 구성 요소에서 먼저 표면 응축을 유발할 수 있습니다.
이슬점이 제대로 관리되지 않으면 상대 습도가 떨어진 후에도 습기가 표면에 남아있을 수 있습니다. 간단한 응결이 실제 원인 일 때 엔지니어는 불규칙한 누설 전류 또는 절연 중퇴를 설계 결함으로 잘못 간주 할 수 있습니다. 적절한 챔버 설정은이를 완전히 방지 할 수 있습니다.
PCB 습도 테스트 챔버에서, 모든 실패가 같은 것은 아닙니다. 몇 가지 일반적인 오탐이 자주 나타납니다. 챔버 설정이 올바르지 않으면 팀을 오도 할 수 있습니다.
습도는 절연 표면에 전도성 필름의 얇은 층을 만듭니다. 테스트 중에 절연 저항이 갑자기 떨어지면 실제 설계 결함처럼 보일 수 있습니다. 그러나 수분이 마르면 완전히 되돌릴 수 있습니다.
얇은 물 필름은 보드에 두 개의 가까운 그물을 연결할 수 있습니다. 이것은 간헐적 인 단편을 만듭니다. 작동 공차가 넓은 시스템에서는 심각한 결함처럼 보일 수 있습니다. 그러나 영구적 인 피해는 없습니다.
솔더 마스크 또는 부품 핀 주위에 남아있는 수분은 쉽게 볼 수있는 산화 속도를 높입니다. 이것은 제품 팀을 걱정할 수 있습니다. 그러나 빌드는 문제없이 정상적인 현장 노출에서 살아남을 것입니다.
이러한 문제는 챔버 제어 시스템이 이슬점을 너무 멀리 교차하거나 램프 속도를 늦추지 못할 때 악화됩니다. 변동하는 습도 포켓은 샘플의 일부 섹션을 다른 부분보다 더 습하게 만듭니다. 이로 인해 보드 전체에서 정확히 동일한 결과가 일치하지 않습니다.
온도 및 습도 챔버전자 테스트를 위해 제작 된 몇 가지 스마트 제어 전략을 사용합니다. 이러한 전략은 PCB 테스트 중 응축 위험을 낮 춥니 다. 올바른 설정은 큰 차이를 만듭니다.

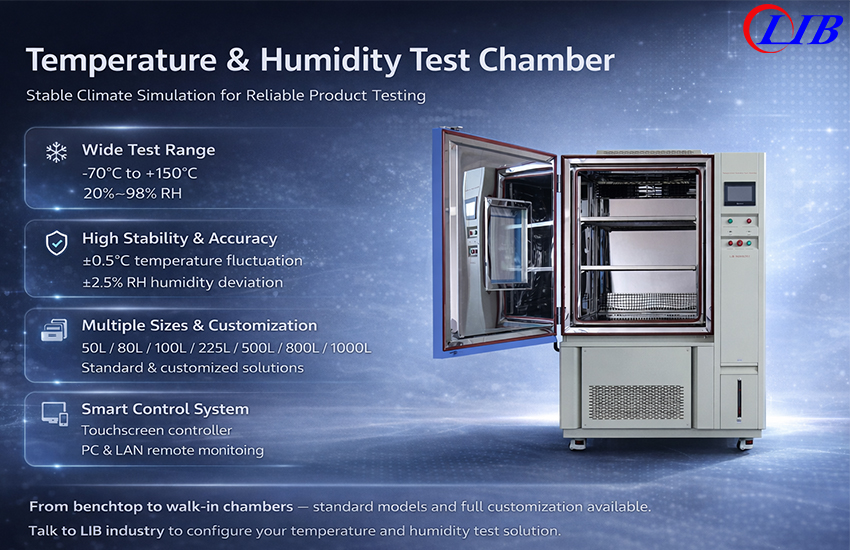

모델 | TH-100 | TH-225 | TH-500 | TH-1000 |
인테리어 볼륨 | 100L | 225L | 500L | 1000L |
온도 범위 | A : -20 ℃ ~ + 150 ℃ B : -40 ℃ ~ + 150 ℃ C: -70 ℃ ~ + 150 ℃ | |||
온도 변동 | ± 0.5 ℃ | |||
온도 편차 | ± 2.0 ℃ | |||
습도 범위 | 20% ~ 98% RH | |||
습도 편차 | ± 2.5% RH | |||
냉각 속도 | 1 ℃ / min | |||
난방 속도 | 3 ℃ / min | |||
컨트롤러 | 프로그래밍 가능한 컬러 LCD 터치 스크린 컨트롤러, PC 링크, 원격 제어를위한 LAN 인터페이스 | |||
인테리어 소재 | SUS304 스테인리스 | |||
미세한 센서와 빠른 피드백 루프가있는 챔버는 기본 타이머보다 목표 조건을 더 안정적으로 유지합니다. 타이트한 컨트롤은 과도한 습도 설정 점을 중지합니다. 이것은 이슬점 전이를 꾸준하고 예측하기 쉽게 유지합니다.
온도 나 습도의 급격한 변화는 수분 강하 가능성을 높입니다. 잘 설정된 챔버는 램프 속도를 늦추고 아래로 내려갑니다. 이것은 공기와 표면이 균형에 가깝게 유지되도록하고 응축을 줄입니다.
열과 습기조차도 문제가 많이 퍼집니다. 불균일한 기류는 이슬점이 너무 빨리 교차되는 주머니를 만듭니다. 보정 된 순환 패턴이있는 챔버는이 문제를 해결하고 모든 것을 유지합니다.
온도, 습도 및 계산 된 이슬점의 지속적인 로그를 통해 팀은 실패를 정확한 환경 이벤트와 연결할 수 있습니다. 이 명확한 견해는 실제 디자인 약점을 테스트 환경 아티팩트와 구분합니다.
이러한 접근 방식을 함께 사용하면 전자 제품 팀은 온도 습도 테스트의 실패가 실제로 제품의 동작을 보여줍니다. 테스트 설정 단점에서 오는 것은 아닙니다.
좋은 챔버 컨트롤은 성공의 한 부분 일뿐입니다. 테스트를 준비하고 실행하는 방법은 결과가 얼마나 정확한지에 영향을 미칩니다. 테스트 전후의 스마트 단계는 모든 것을 더 좋게 만듭니다.
내부 층과 구성 요소에 갇힌 수분은 표면 습도와 다르게 작용합니다. 테스트 전에 안정적인 주변 조건에서 사전 컨디셔닝 보드는 수분 함량을 균일하고 예측하기 쉽게 만듭니다.
챔버 도어가 열릴 때마다 일반 실험실 공기가 테스트 프로파일을 깨뜨립니다. 이는 특히 도어 씰 영역 근처에서 단기 응축을 유발할 수 있습니다. 좋은 계획은 불필요한 구멍을 줄이고 상태를 안정적으로 유지합니다.
더미 보드 또는 참조 샘플에서 동일한 프로파일을 실행하면 수분 문제가 특정 디자인 기능과 반복되는지 여부를 파악할 수 있습니다. 누설 전류가 하나의 설계 실행에서만 급증하면 문제는 챔버 제어가 아닌 샘플에 놓일 수 있습니다.
금속 실드 또는 대형 히트 싱크가있는 무거운 어셈블리는 얇은 보드보다 열을 더 천천히 흡수하거나 방출합니다. 이 열 질량에 맞게 램프 속도를 조정하면 전체 샘플이 동일한 속도로 목표 조건에 도달하는 데 도움이됩니다.
숙련 된 실험실은 현장 조건과 밀접하게 일치하는 프로필을 만듭니다. 그들은 단지 기본 챔버 사전 설정을 사용하지 않습니다. 이러한 사용자 지정 프로필은 잘못된 양성을 잘라 중요한 실제 실패 모드를 밝혀.
적절한 온도 및 습도 챔버를 선택하는 것은 크기와 비용 이상의 것을 보는 것을 의미합니다. 엔지니어와 실험실 관리자는 챔버가 필요에 맞는지 확인하기 위해 몇 가지 핵심 사항을 확인해야합니다.
|
|
상대 습도와 온도가 거의 변하지 않는 챔버를 선택하십시오. 작은 기복은 경고없이 이슬점을 지나는 조건을 밀어 낼 수 있습니다.
더 큰 챔버는 처음에는 더 유연하게 보일 수 있습니다. 그러나 더 작은 벤치 탑 유닛은 종종 작은 보드에 더 많은 공기 순환을 제공합니다. 미래의 요구에 대해서만 계획하는 대신 크기를 일반적인 샘플 배치와 일치시킵니다.
현대 챔버에는 내장 데이터 시스템이 포함됩니다. 시간 스탬프 된 습도, 온도 및 계산 된 이슬점 로그를 내보내는 힘은 문제 해결 및 준수 보고서를 훨씬 쉽게 만듭니다.
챔버는 중요한 장비로 수년 동안 지속됩니다. 빠른 교정, 예비 부품 및 교육을 제공하는 공급 업체는 실험실이 오랜 시간 동안 테스트를 유효하게 유지하는 데 도움이됩니다.
제조업체는 많은 다른 설정을 제공합니다. 가장 중요한 요소는 특히 이슬점 제어 및 수분 위험 감소를 위해 테스트 목표를 챔버 능력에 맞추는 것입니다.
시안 LIB 환경 시뮬레이션 산업고체 온도 습도 챔버 솔루션을 제공하는 강력한 이름을 얻었습니다. 이러한 솔루션은 전자 제품 및 PCB 테스트에 잘 맞습니다. 환경 테스트 장비에서 수십 년간의 작업을 통해 LIB는 정확한 제어와 간단한 일일 사용을 혼합 한 제품을 제공합니다.
LIB의 챔버는 전자 산업의 엄격한 요구를 충족시키는 정확한 센서와 꾸준한 제어 시스템을 사용합니다. 습도 관련 고장에 대한 설계를 확인하려는 엔지니어는 모든 테스트 중에 사용자 정의 프로필 및 실시간 모니터링을 통해 얻을 수 있습니다.
하드웨어 외에도 LIB는 고객에게 완전한 서비스 선택을 제공합니다. 여기에는 설치, 교정 지원 및 응용 프로그램에 대한 조언이 포함됩니다. 이 광범위한 지원을 통해 테스트 팀은 실제 조건에 맞는 프로필을 구축 할 수 있습니다. 또한 자신감을 가지고 결과를 읽는 데 도움이됩니다. 제품 개발 실험실, 품질 보증 영역 또는 제조 체크 포인트에서 LIB의 솔루션을 통해 사용자는 습기 관련 문제를 조기에 신뢰할 수있는 방식으로 찾을 수 있습니다.
온도 습도 챔버 전자 테스트는 회로 기판을 설정 환경에 넣습니다. 실제 조건을 복사하기 위해 온도와 상대 습도가 바뀝니다. 이러한 종류의 테스트는 제품이 아직 실험실에있는 동안 수분 관련 고장을 조기에 찾는 데 도움이됩니다.
이슬점 습도 챔버 제어는 공기와 보드 표면이 주요 수분 포인트를 너무 빨리 넘지 않도록합니다. 습도, 온도 및 이슬점 사이의 연결을 처리함으로써 응축 형성을 차단합니다. 이것은 팀이 더 신뢰할 수있는 테스트 결과로 이어집니다.
일반적인 징후에는 절연 저항의 빠른 감소가 포함됩니다. 챔버가 냉각될 때 간헐적인 단락이 나타난다. 산화된 표면은 구성요소 리드 주위에 나타난다. 정확한 이슬점 변화에서 이런 일이 발생하면 종종 설계 결함 대신 수분 응축을 가리 킵니다.
예, 잘 계획된 PCB 응축 테스트는 수분 스트레스를 가속화하고 부식 또는 박리와 같은 장기적인 실패를 보여줄 수 있습니다. 요점은 예상 필드 조건과 일치하는 제어 된 습도 프로파일을 유지하는 것입니다.
챔버 프로파일을 먼저 검토하십시오. 이슬점 계산이 정확한지 확인하십시오. 다음에 램프 요금을 확인하십시오. 균일 한 기류도 확인하십시오. 때로는 명백한 실패가 보드 디자인 자체가 아닌 조건이 적용되는 방식과 다시 연결됩니다.
