혼합 가스 시험 챔버의 특징 및 장점
1. 실험실 안전을 위한 통합 가스 중화
분무 장치가 있는 NaOH 용액 탱크는 배기 전에 가스 희석 및 중화를 가속화합니다.
이 설계는 크게 감소시킵니다작업자 노출 위험을그리고 시험 중 및 시험 후 유독 가스의 안전한 처리를 보장합니다.
특히 장시간 또는 고빈도 부식 시험에 중요합니다.
2. 높은 무결성 밀봉 및 접근 보호
챔버는오목-볼록 밀봉 구조와 결합된이중층 경질 실리콘 밀봉 스트립그리고전자기 도어 잠금장치.
이것은 다음을 보장합니다:
고습도에서 안정적인 기밀 성능
가스 누출 방지
시험 중 오작동 제거
3. 정확하고 재현 가능한 가스 농도 제어
각 유독 가스는 다음을 통해 제어됩니다:정밀 유량계 및 전용 센서미세 조정과 안정적인 농도 유지를 가능하게 합니다.
이것은 보장합니다:
4. 단일 및 혼합 가스 시험 호환성
이 시스템은 다음에 대한 IEC 표준을 완전히 준수합니다:단일 가스 부식 시험또한 지원합니다혼합 가스 조합실제 오염 대기를 더 잘 시뮬레이션하는
사용자는 프로그래밍 가능한 컨트롤러를 통해 다양한 시험 모드 간에 쉽게 전환할 수 있습니다.
혼합 가스 시험 챔버 사양
모델 |
GCM-100 |
GCM-225 |
GCM-500 |
내부 치수 (mm) |
400*500*500 |
500*600*750 |
700*800*900 |
전체 치수 (mm) |
1010*1050*1620 |
1110*1150*1860 |
1330*1350*2010 |
내부 용량 (L) |
100 |
225 |
500 |
온도 범위 |
15 ℃ ~ 80 ℃ |
온도 변동 |
± 0.5 ℃ |
온도 편차 |
± 2.0 ℃ |
습도 범위 |
30% ~ 98% RH |
습도 편차 |
±2.5% RH |
SO2 농도 |
100 ~500 ppb± 20 ppb (조절 가능) |
H2S 농도 |
10 ~100 ppb ± 20 ppb (조절 가능) |
NO2 농도 |
200 ppb ± 20 ppb (조절 가능) |
Cl2 농도 |
10 ~20 ppb ±5 ppb (조절 가능) |
공기 교환율 |
3~10회/h |
냉각 시스템 |
기계식 압축 냉동 시스템 |
가습기 |
외부 분리형, 스테인리스 스틸 표면 증발 가습기 |
급수 시스템 |
정수 시스템, 자동 급수 |
컨트롤러 |
프로그래밍 가능한 컬러 LCD 터치스크린 컨트롤러
이더넷 연결, PC 링크
|
가스 센서 |
H2S/NO2/CL2/SO2 가스 센서 |
공기 순환 |
원심식 송풍기 |
도어 잠금장치 |
전자기 잠금장치 |
가스 배기 장치 |
배기 유닛 |
안전 장치 |
가습기 건조 연소 방지; 과열 방지; 과전류 방지;
물 부족 방지; 누전 방지
|
내부 재질 |
SUS316 스테인리스 스틸 + 유리 섬유 강화 플라스틱 |
외부 재질 |
보호 코팅 처리된 강판 |

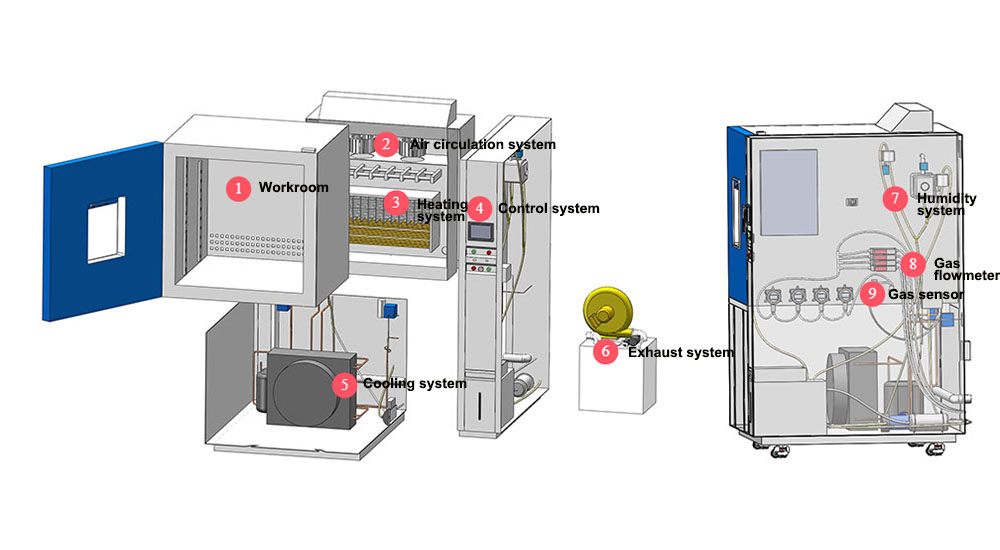

혼합 가스 시험 챔버 구성

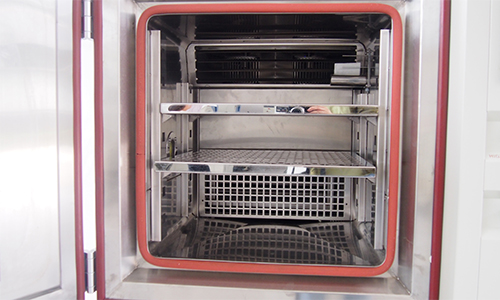

①작업실
작업실 내부 재질은 유독 가스 부식을 견디기 위해 SUS316 스테인리스 스틸 및 유리 섬유 강화 플라스틱입니다.
|
 |

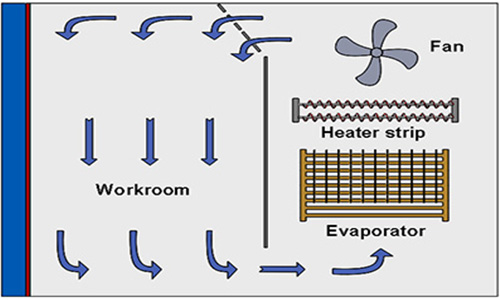

②공기 순환 시스템
|
 |

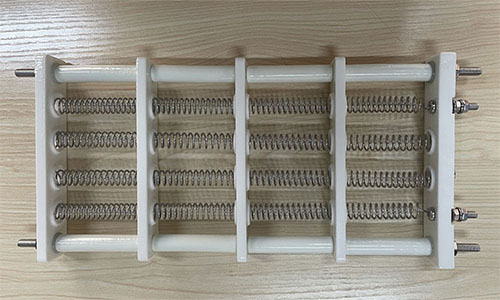

③가열 시스템
전열선이 온도 센서와 결합하여 3℃/min의 가열 속도로 시험 챔버에 필요한 열을 제공합니다.
|
 |

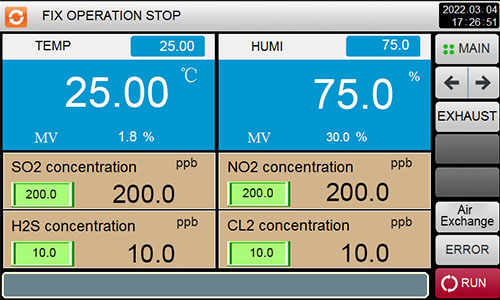

④제어 시스템
프로그래밍 가능한 터치스크린으로 구성되어 온도, 습도, 가스 농도, 공기 순환 등을 중앙에서 제어하고 모니터링할 수 있습니다. 각 매개변수의 작동 상태를 실시간으로 표시합니다.
|
 |

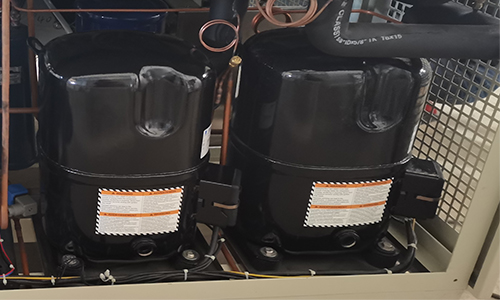

⑤냉각 시스템
압축 냉동 유닛이 냉매 순환을 통해 작업실을 냉각하며, 냉각 속도는 1℃/min입니다.
|
 |

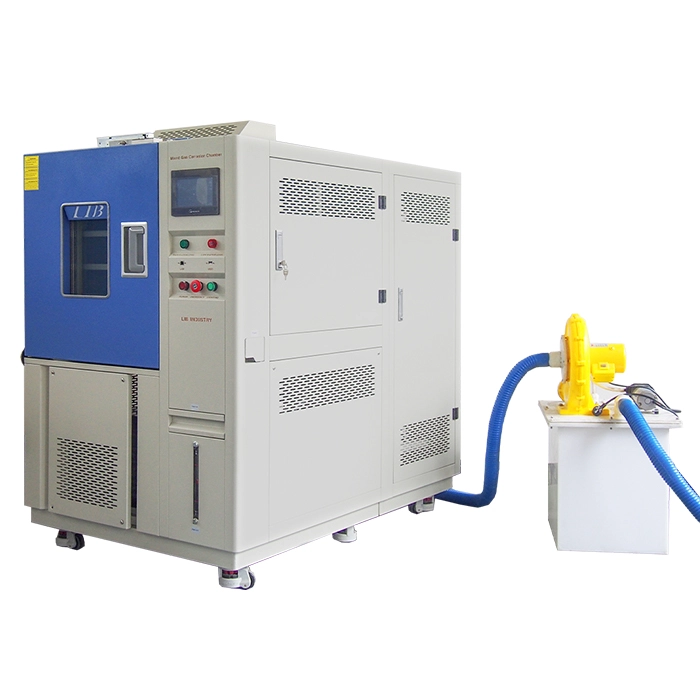

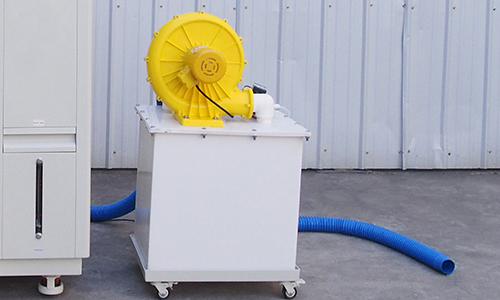

⑥배기 장치
시험 종료 시 또는 가스 교체가 필요할 때 챔버 내 가스는 NaOH 용액 탱크를 통해 희석된 후 배출됩니다.
|
.jpg "mixed_gas_test_chamber13_(1).jpg") |
⑦습도 시스템
증기 가습기로 챔버 내 공기에 수분을 공급하여 설정 습도를 달성합니다.
|
 |

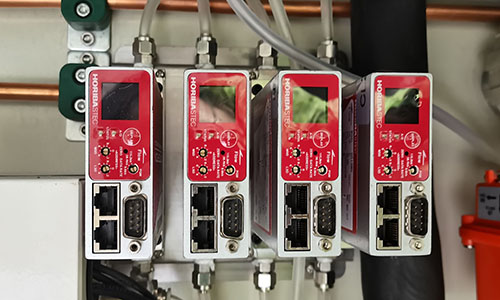

⑧가스 유량계
높은 정밀도로 유독 가스 유량을 정밀하게 제어합니다.
SO2 농도: 100 ~500 ppb± 20 ppb (조절 가능) H2S 농도: 10 ~100 ppb ± 20 ppb (조절 가능) NO2 농도: 200 ppb ± 20 ppb (조절 가능) Cl2 농도: 10 ~20 ppb ±5 ppb (조절 가능)
|
.jpg "mixed_gas_test_chamber13_(2).jpg") |

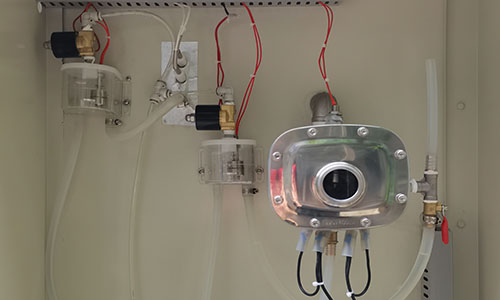

⑨가스 센서
4개의 가스 프로브가 독립적으로 작동하여 챔버 내 유독 가스 농도를 실시간으로 모니터링합니다.
|
 |
적용 가스 유형 및 시험 능력
LIB industry 혼합 가스 시험 챔버는 시험 목적에 따라 유연하게 구성할 수 있습니다:
단일 가스 부식 시험
H₂S / SO₂ / NO₂ / Cl₂/NH3/... 독립적으로 제어됨
혼합 유동 가스 부식 시험
제어된 비율로 여러 가스를 동시에 주입
온도-습도-가스 복합 환경
고습도 및 변동 온도에서 안정적인 작동
각 가스 채널은 독립적으로 모니터링 및 제어되어시험 배치 간 반복성장기 시험 프로그램에서의 일관성을 보장합니다.
LIB industry에 문의하세요inquiry@libtestchamber.com적절한 표준, 가스 조합 및 챔버 크기로 혼합 가스 시험 챔버를 구성하십시오—3년 보증, 평생 기술 지원, 24/7 영어 서비스가 지원됩니다.장기간 안심하고 사용할 수 있도록 전 세계적으로 예비 부품을 이용할 수 있습니다.
