LIB 산업에 의해 입증 된 RTU 노화 사례
최신 전자 장치는 유휴 상태 또는 무부하 상태에서 더 이상 테스트되지 않습니다.
같은 제품RTU (원격 터미널 단위)현장에서 지속적으로 작동하여 변화하는 환경 온도에 노출되는 동안 상당한 내부 열을 생성합니다. 이 조합의전기 부하 열 응력전통적인 환경 테스트보다 온도 테스트 챔버에 대한 요구가 훨씬 큽니다.
고부하 응용 프로그램에서 실제 과제는 단순히 목표 온도에 도달하는 것이 아닙니다.제품 자체가 열을 생성하는 동안 온도 안정성, 램프 속도 및 균일 성을 유지.
LIB 산업전문온도 테스트 챔버표준 모델에서 심층 맞춤형 시스템에 이르기까지 다양한 솔루션을 통해 고객은 실험실 가정이 아닌 실제 작동 조건에서 제품 신뢰성을 확인할 수 있습니다.
2022 년 8 월, 고객이 LIB 산업에 접근하여 온도 테스트 챔버를 찾았습니다.RTU 고온 사이클링 및 노화 테스트.
관련된 응용 프로그램:
동시에 작동하는 100 RTU
개별 전력: 단위 당 10 W
총 열 부하:1000 W
온도 사이클링 범위:0 °C ~ 70 °C
필요한 냉각 속도:1 °C/min (평균)
테스트 전반에 걸쳐 지속적인 동력 작동
기존의 환경 테스트와 달리이 프로젝트는 챔버가 안정적으로 작동하도록 요구했습니다.전체 전기 및 열 부하비어 있거나 가볍게 적재 된 조건에서뿐만 아니라.
100 활성 RTU로부터 열을 방출하면서 1 ℃/min 냉각 속도를 유지하는 것은 중요한 엔지니어링 과제이다. 불충분한 냉각 마진, 기류 불균형 또는 제어 불안정성은 테스트 반복성 및 장기 신뢰성을 손상시킬 수 있습니다.
이 요구 사항은 전체 시스템 설계의 정의 요소가되었습니다.
수년간의 운영 기간 동안 안정적인 성능을 보장하기 위해 LIB 산업은 고객의 기본 요구 사항을 넘어 몇 가지 부가 가치 설계 조치를 도입했습니다.
RTU와 노화 카트의 합산 중량은약 800 kg.

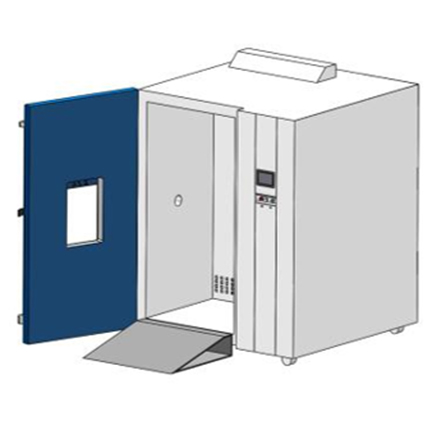

안전하고 효율적인 작동을 보장하기 위해 온도 테스트 챔버에램프 페달 디자인바닥이나 구조를 손상시키지 않고 카트를 챔버 안팎으로 부드럽게 굴릴 수 있습니다.
이 디자인은 장기간의 기계적 스트레스를 줄이면서 일일 테스트 효율을 크게 향상시킵니다.
시스템은 외부 전력 라우팅에 의존하는 대신 다음을 통합합니다.
A내장, 컨트롤러 관리 전원 공급 장치
LIB 업계에서 제공하는 2 개의 맞춤형 노화 카트
제동 기능이있는 ESD 형 캐스터
전기 인터페이스 사용피닉스 3 단자 커넥터 (P/N: 1757022)
이 통합 된 설계는 장기간 노화 사이클에 걸쳐 안전한 전원 테스트, 깨끗한 케이블 관리 및 일관된 전기 연결을 보장합니다.
|
|
|
|
실제 제품 열 부하가 1000W 였지만 LIB 산업은 의도적으로 냉각 시스템을 기반으로 설계했습니다.2000W 열 부하.
이 성능 중복은 다음을 보장합니다.
최악의 경우 조건에서 안정적인 1 ° C/min 냉각
장기 작동 중 압축기 응력 감소
연장 된 서비스 수명에 비해 높은 시스템 신뢰성
공칭 요구 사항 이상으로 설계함으로써 온도 테스트 챔버는 첫날뿐만 아니라 수년간의 연속 테스트를 통해 안정적으로 유지됩니다.
| 기능 | 표준 모델 | RTU 맞춤형 | 장점 |
|---|---|---|---|
| 열 부하 용량 | 1000 W (전형적인 디자인) | 2000 W | RTU 작동에서 1000 W 실시간 열 발생을 쉽게 처리 |
| 냉각 속도 | 1.0 ° C/min (부하 없음) | 1.0 °C/min (가득 차있는 짐) | 높은 열 부하에서도 빠르고 안정적인 냉각 유지 |
| 최대 적재 무게 | 샘플 선반 당 50 kg | 800 kg | 강화기지, 중장비 노후수레 2 대 지원 |
| 전력 통합 | 통합되지 않음 (외부 배선 필요) | 내장 24V DC, 컨트롤러 관리 | 안전한 노화 테스트를위한 챔버 컨트롤러를 통한 직접 전원 제어 |
| 인터페이스 시스템 | 50mm / 100mm 케이블 포트 | 200 × 피닉스 1757022 터미널 | RTU 별 설계로 빠르고 안전하며 체계적인 연결 가능 |
| 바닥 디자인 | 플랫 챔버 바닥 | 램프 페달 디자인 | 800 kg 노화 카트를 위한 부드럽고 안전한 접근 |
RTU 프로젝트는 일회성 솔루션으로 구축되지 않았습니다.
그것은 전체적으로 사용 된 것과 동일한 엔지니어링 재단에서 개발되었습니다.LIB 산업의 표준 온도 테스트 챔버 제품 라인.
|
|
최적화 된 공기 순환 시스템원심 팬을 사용하여
수직 강제 대류에 대한 최고 공기 공급 및 하단 반환
± 2.0 ° C 내에서 편차를 가진 균일 한 온도 분포
부하에서 안정적인 램프 속도를 위한 고정밀 PID 제어
지속적인 작동이 가능한 신뢰할 수있는 냉각 시스템
봉인 된 케이블 구멍을 통한 전원 테스트 지원
모델 | T-100 T-225 T-500 T-800 T-1000 | |||
인테리어 볼륨 | 100L 225L 500L 800L 1000L | |||
온도 범위 | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | |||
온도 변동 | ± 0.5 ℃ | |||
온도 편차 | ± 2.0 ℃ | |||
냉각 속도 | 1 ℃ / min | |||
난방 속도 | 3 ℃ / min | |||
냉각 시스템 | 기계적 압축 냉동 시스템, 환경 친화적 인 냉매 , 프랑스 기술 압축기 | |||
컨트롤러 | 프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결 | |||
| ||||
 |  |
| ||
이러한 핵심 기술은 맞춤형 시스템뿐만 아니라 LIB 산업의 표준 챔버에도 존재합니다.
TH 시리즈(온도 및 습도 챔버)
매일 신뢰성 테스트, 노화 테스트 및 환경 검증을 위해 설계되었습니다.
급속한 온도 변화 챔버
ESS (환경 스트레스 스크리닝) 및 가속 신뢰성 테스트에 적합합니다.
워크 인 온도 테스트 챔버
대형 구성 요소, 완전한 어셈블리 또는 일괄 테스트 시나리오에 이상적입니다.
각 시리즈는 동일한 초점을 상속부하 인식 설계, 기류 균일 성 및 장기 안정성RTU 사례에서 시연되었습니다.
온도 변동 내에서 제어± 0.5 °C
내 최대 온도 편차± 2.0 °C
고정밀 PT100 클래스 A 센서는 일관된 결과를 보장합니다.
부식 저항을위한 SUS304 스테인레스 스틸 인테리어
산업 등급 강철 외부 구조
과열 보호, 접지 및 전기 모니터링을 포함한 포괄적 인 안전 시스템
전원 테스트가 필요한 곳에 적용되는 ESD 설계 개념
이 RTU 프로젝트에서:
주문 배치:2 월 2023 일
시스템 제공:3 월 2023 일
이 빠른 배송은 LIB 산업의 성숙한 생산 시스템과 글로벌 프로젝트 경험을 반영합니다.
RTU 사례는 하나의 핵심 원칙을 보여줍니다.
신뢰할 수있는 테스트는 응용 프로그램 주변의 챔버를 설계하는 것으로 시작됩니다.
작동 중에 열을 발생시키고 안정적이고 반복 가능한 온도 사이클링이 필요한 제품을 테스트하는 경우,접촉 LIB 산업Inquiry@libtestchamber.com무료 기술 평가.
3 년 보증장기 신뢰성을 위한 완전한 체계를 덮는다
평생 기술 지원경험있는 응용 프로그램 및 서비스 엔지니어에서
1-3 시간 이내에 빠른 원격 기술 응답테스트 중단을 최소화하기 위해
글로벌 예비 부품 가용성, 빠른 교체 및 지속적인 운영 보장
