전자 장비, 전기 제품 및 모든 종류의 실외 장비의 품질 검사에서는 방수 성능 테스트가 매우 중요합니다. Ipx4 스플래시 테스트는 물 스플래시의 영향을받을 때 제품의 보호 능력을 효과적으로 평가할 수있는 일반적인 방수 테스트 클래스 중 하나입니다. 이 논문은 ipx4 레인 테스트 챔버 챔버의 5 가지 주요 성능 지표를 자세히 분석하고 특정 테스트 방법 및 조건과 결합합니다.
Ipx4 테스트의 정확도는 먼저 ipx4 레인 테스트 챔버의 정밀도에 따라 다릅니다. 진동 튜브 스플래시 테스트에서 진동 튜브의 반경은 샘플 테이블 높이가 진동 튜브의 직경 위치에 있는지 확인하기 위해 적절하게 선택되어야합니다. 이 위치의 정확도는 샘플에 대한 물 스프레이의 충격 각도와 강도에 직접적인 영향을 미치므로 테스트 결과의 신뢰성에 영향을 미칩니다.
동시에 스프링클러 헤드의 설계와 물 흐름 제어 장치의 정밀도는 스프링클러 스패터 테스트에 매우 중요합니다. 노즐의 크기와 모양은 물 주입 형태와 흐름의 안정성을 보장하기 위해 표준 요구 사항을 충족해야합니다. 물 흐름 제어 장치는 지정된 10L/min 유량에 도달하도록 물 흐름 속도를 정확하게 조정할 수 있어야합니다.

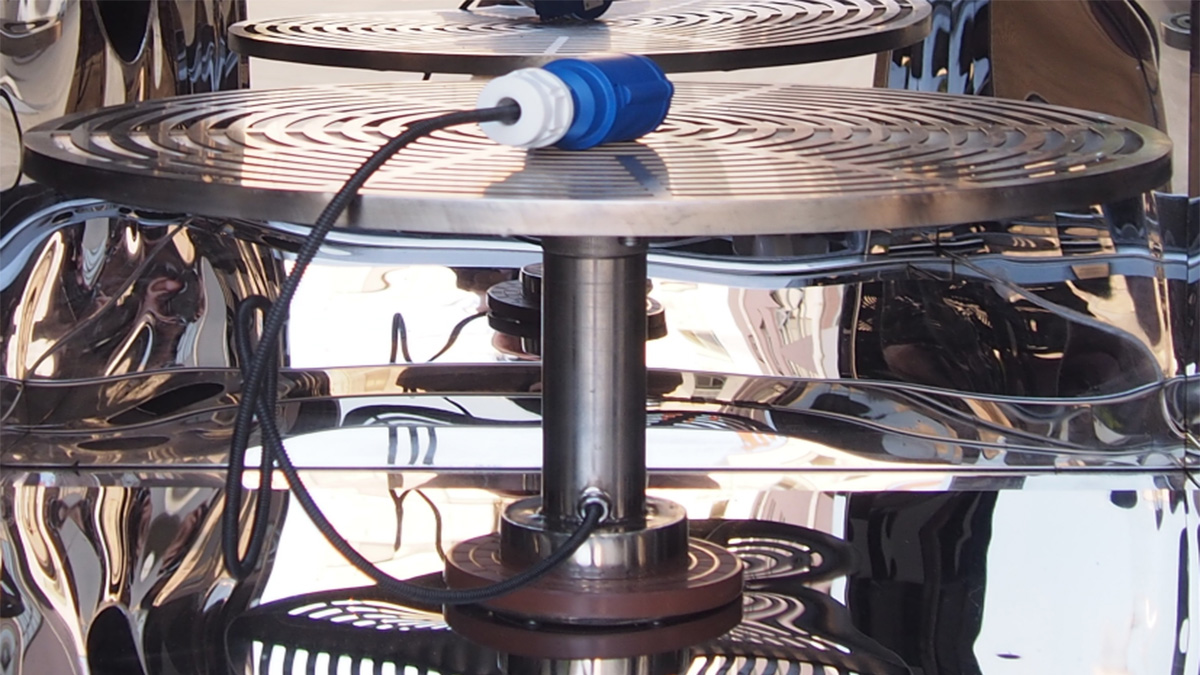

표본의 배치는 ipx4 레인 테스트 챔버에서 엄격하게 규제됩니다. 진동 튜브 스플래시 테스트에서 샘플을 샘플 테이블 위에 놓아 상단에서 샘플 스프레이 노즐까지의 거리가 200mm 이하가되도록합니다. 샘플 테이블이 회전하지 않습니다. 이 배치는 샘플의 모든 부분이 스플래싱에 의해 고르게 영향을 받도록하여 실제 사용 환경에서 발생할 수있는 스플래싱 상황을 시뮬레이션합니다.
스프링클러 스플래시 테스트에서 장비에 설치된 균형 무게가있는 배플을 제거해야합니다. 테스트 상단과 핸드 헬드 스프링클러의 노즐 사이의 평행 거리가 300mm ~ 500mm 사이입니다. 이러한 거리 제어는 물이 시험 결과로부터 너무 가깝거나 너무 멀리 떨어져 있지 않고 샘플의 표면을 덮도록 분무될 수 있음을 보장한다.
합리적인 샘플 배치는 테스트의 정확성을 보장 할뿐만 아니라 테스트의 효율성을 향상시키고 부적절한 배치로 인한 반복적 인 테스트 및 오류를 줄입니다.

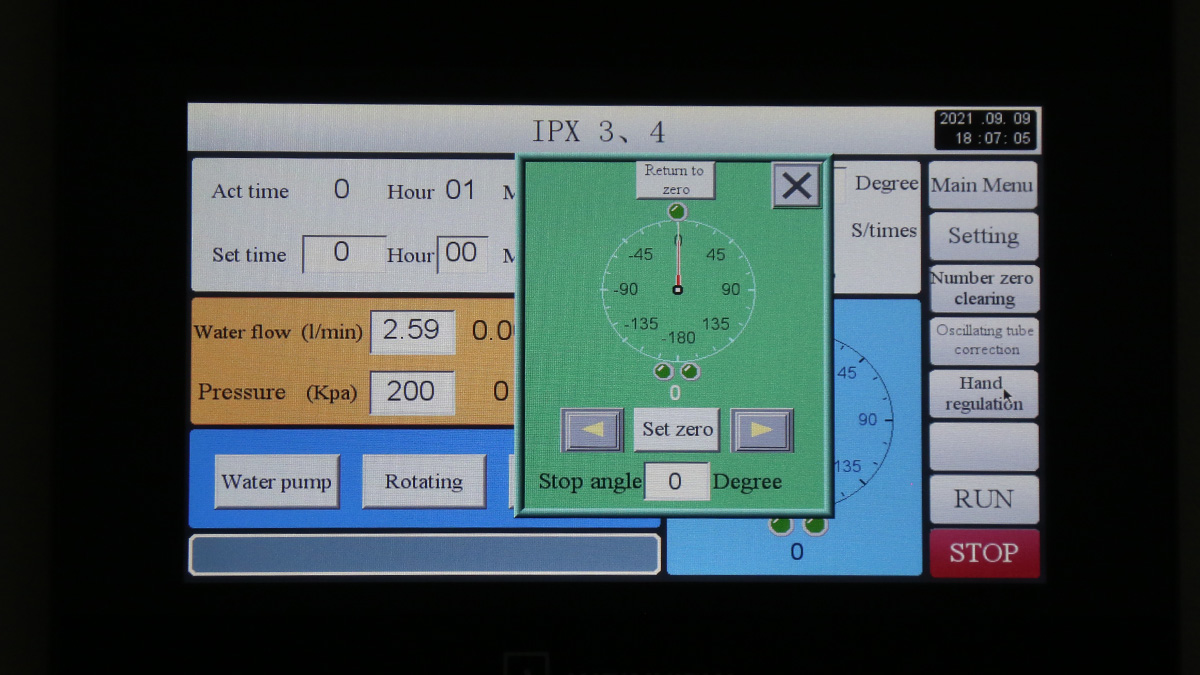

물 흐름은 ipx4 비 테스트 챔버의 주요 매개 변수 중 하나입니다. 스윙 튜브 스플래시 시험에서, 물 흐름은 스윙 튜브의 물 구멍의 수에 따라 계산되고, 각 구멍은 0.07 L/min입니다. 이것은 진동 튜브의 물 구멍 수와 조리개의 정밀도가 물 흐름의 정확도에 직접적인 영향을 미친다는 것을 의미합니다. 물 흐름의 안정성을 보장하기 위해 테스트 장비에는 실시간으로 물 흐름을 모니터링하고 조정할 수있는 고정밀 유량 측정 및 제어 장치가 장착되어야합니다. 항상 지정된 범위 내에서 유지됩니다.
스프링클러 스플래시 테스트에서 물의 흐름은 10L/min이므로 장비가 강력한 물 공급 용량과 안정적인 압력 조절 시스템을 갖추어야합니다. 급수 시스템은 충분한 물을 제공 할 수 있어야하며 압력 조절 시스템은 노즐의 수압이 안정적인지 보장 할 수 있어야합니다. 일정한 물 흐름을 보장하기 위해.
물 흐름의 안정성은 테스트 결과의 일관성과 비교성에 중요합니다. 물 흐름 변동이 크면 샘플이 다른 시간에 다른 스플래시 강도를 받게 될 수 있으며 이는 제품의 방수 성능의 정확한 평가에 영향을 미칩니다.
시험 시간은 ipx4 비 시험 챔버의 또 다른 중요한 요소입니다. 진동관 스플래시 시험에서, 시험 시간은 10 분인 IPX3 타입 a의 시험 시간과 동일하다. 이 10 분의 연속 스플래싱은 더 오랜 시간 동안 튀는 충격을받을 때 샘플의 내수성을 완전히 테스트 할 수 있습니다.
스프링클러 스플래시 테스트에서 테스트 시간은 테스트 할 샘플 쉘의 표면적에 따라 계산됩니다. 시험 시간은 평방 미터 당 1 분 (설치 영역 제외), 적어도 5 분입니다. 표면적을 기반으로 테스트 시간을 결정하는이 방법은보다 과학적이고 합리적이며 다양한 크기와 모양의 샘플에 대해 정확하게 테스트 할 수 있습니다.
테스트 시간의 정확한 제어는 너무 길거나 너무 짧은 시간으로 인해 부정확한 테스트 결과를 피하면서 샘플이 지정된 시간 동안 완전히 테스트되는 것을 보장합니다. 테스트 시간의 제어는 각 테스트의 시간이 표준 요구 사항을 충족 할 수 있도록 고정밀 타이밍 장치 및 엄격한 작동 절차에 의존해야합니다.
Ⅴ 、 시험 조건의 반복성
테스트 결과의 신뢰성과 비교 가능성을 보장하기 위해 ipx4 레인 테스트 챔버의 조건은 좋은 반복성을 가져야합니다. 여기에는 진동 튜브의 스윙 각도, 속도, 물 흐름, 샘플 배치 및 테스트 시간과 같은 많은 측면이 포함됩니다.

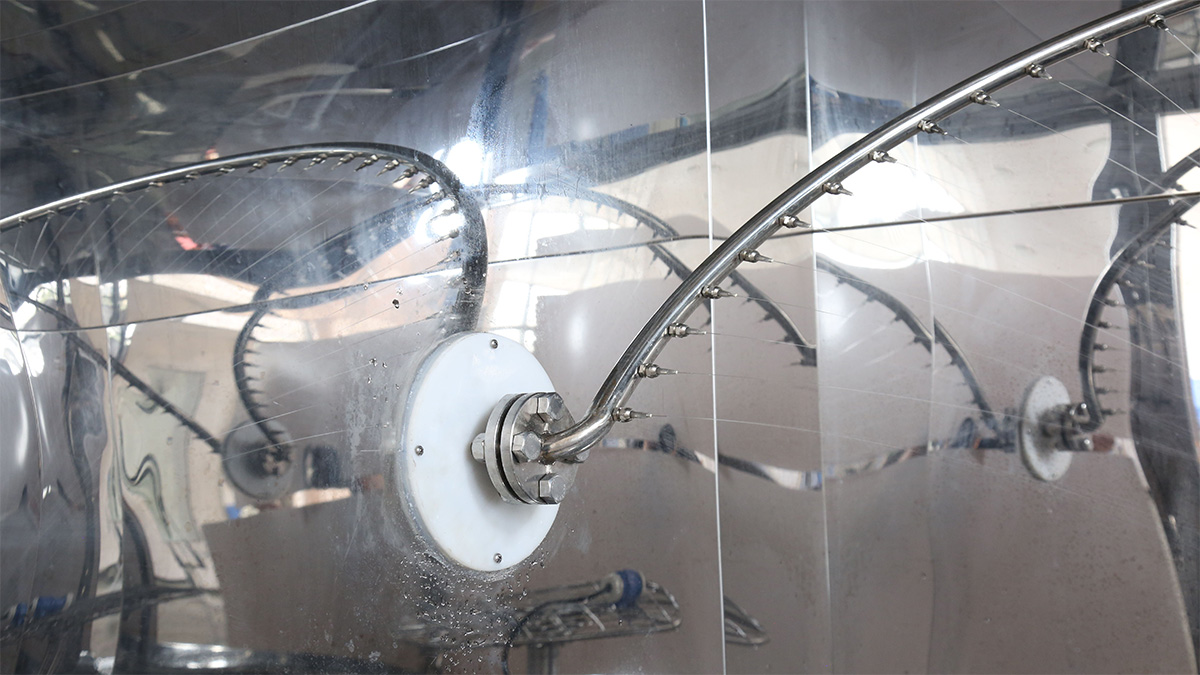

진동 튜브 스플래시 테스트에서 진동 튜브는 수직선의 양쪽을 따라 180 °, 총 약 360 °, 각 스윙 (2 × 360 °) 약 12 입니다. 이러한 스윙 파라미터의 정확성 및 안정성은 정교한 기계 장치 및 제어 시스템에 의해 달성될 필요가 있다. 동시에 테스트 환경의 온도, 습도 및 기타 요소는 테스트 결과와의 간섭을 피하기 위해 비교적 안정적으로 유지해야합니다.
스프링클러 스플래싱 테스트에서 스프링클러 헤드 흐름의 높이, 각도 및 안정성과 같은 조건은 각 테스트의 조건이 기본적으로 동일하도록 엄격하게 제어되어야합니다.
테스트 조건의 반복성이 좋은 경우에만 다양한 배치와 다양한 제품 모델을 정확하게 비교하고 평가할 수 있습니다. 따라서 제품 품질 관리 및 개선을위한 강력한 기반을 제공합니다.
