열 충격 테스트 챔버: 세 가지 주요 작동 원리

Apr 16 2024

Table of Content [Hide]

소개: 열 충격 및 왜 그것이 중요한지 이해

현대 신뢰성 테스트에서 LIB 산업 열 충격 테스트 챔버는 제품이 갑작스럽고 극단적 인 온도 변화를 어떻게 견딜 수 있는지 평가하는 데 필수적입니다. 급속 가열 및 냉각은 기계적 스트레스, 재료 피로 및 구성 요소 고장을 유발하여 제품 내구성에 온도 사이클링 테스트를 중요하게 만듭니다. 전자, 자동차, 항공 우주 및 배터리 제조와 같은 산업은 실제 조건에서 성능과 안전을 보장하기 위해 열 충격 테스트에 의존합니다.

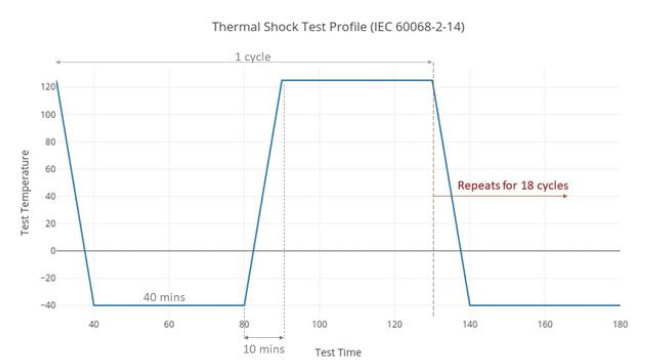

온도 충격 사이클

LIB 산업은 둘 다 제공합니다2 챔버과3 챔버 열 충격 테스트 챔버, 다른 테스트 요구를 충족 하도록 설계. 2 챔버 모델은 자동 바스켓 움직임이있는 고온 및 저온 구역을 특징으로하며, 3 챔버 모델에는 고온으로 유연한 작동을위한 전용 테스트 영역이 포함되어 있습니다. 저온 또는 전체 열 충격 테스트 시스템.

LIB 산업 열 충격 테스트 챔버의 3 가지 주요 작동 원리

열 충격 테스트의 핵심은 LIB 산업 온도 테스트 챔버의 세 가지 주요 작동 원리에 있습니다.

1. 고온 구역 통제

고온 영역은 고체-상태 릴레이의 온/오프 비율을 조절하기 위해 비교 신호를 사용한다. 프로그래머블 컨트롤러의 PID 논리 회로와 결합하여 정확한 히터 출력 및 자동 온도 제어를 보장합니다. 제품은 ± 0.5 ° C 내의 변동으로 최대 200 ° C의 온도에 노출되어 열 응력의 일관된 시뮬레이션을 허용합니다.

2. 저온 구역 냉각

저온 영역에서, 냉매는 조절 밸브를 통해 챔버 내부의 증발기로 통과한다. 여기서, 그것은 시험 환경으로부터 열을 흡수하고, 기화하며, 다시 압축기로 끌어당겨진다. 이 사이클은-65 ℃까지 급속 냉각을 가능하게 하며, 5 분 이내에 완전히 회복된다. 이 프로세스는 각 테스트 샘플에 대해 정확하고 신뢰할 수있는 저온 노출을 보장합니다.

2 종류의 열 충격 시험 챔버 고온 및 저온 구역

3. 테스트 영역 전환 및 공기 순환

3 챔버 열 충격 시험 챔버를 위해테스트 구역은 자동 고온 및 저온 공기 밸브를 통해 작동합니다. 뜨거운 공기 회로와 차가운 공기 회로 사이를 전환하여 닫힌-lOop 공기 순환 시스템은 고온 또는 저온 챔버와 함께 형성되므로 샘플을 이동시키지 않고 빠른 온도 교대를 가능하게하고 안정적이고 반복 가능한 온도 사이클링 테스트를 보장합니다.

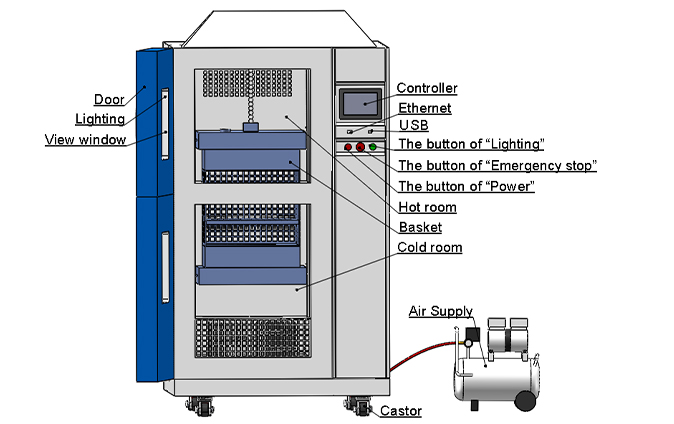

2 챔버 열 충격 시험 챔버를 위해샘플 바스켓은 고온 및 저온 구역 사이에서 기계적으로 이동된다. 이 교대는 동일한 열 충격 효과를 달성하여 제품이 빠른 온도 전이를 경험할 수있게하며 챔버는 정확한 온도 제어 및 일관된 테스트 조건을 유지합니다.


2 구역 열 충격 시험 챔버	3 구역 열 충격 시험 챔버

이 세 가지 원칙은 함께 작동하여 실제 환경 열 충격을 시뮬레이션하여 테스트 된 재료 및 구성 요소의 화학적, 물리적 및 기계적 변화를 나타냅니다.

LIB 산업 열 충격 테스트 챔버의 중요한 사양 및 글로벌 표준

LIB 산업 열 충격 테스트 챔버는 다음과 같이 주요 사양과 함께 높은 정밀도와 신뢰성을 위해 설계되었습니다.

모델	TS-162	TS-340	TS-500
내부 차원 (mm)	300 × 300 × 250	450 × 450 × 3-60	650 × 650 × 500
인테리어 볼륨	22L	72L	211L
적재 용량	20kg	30kg	50kg
높은 온도 범위	20 °C ~ 200 °C
낮은 온도 범위	-65 °C ~ -5 °C
난방 시간	주변 → 30 분 이내에 200 ° C
냉각 시간	주변 → -70 ° C 30 분 이내
온도 변동	≤ ± 0.5 °C
온도 회복	≤ 5 분
컨트롤러	프로그래밍 가능한 LCD 터치 스크린, 이더넷 연결
인테리어 소재	SUS304 스테인리스
표준 구성	선반 2 개

열 테스트 장비는 IEC 60068-2-14, MIL-STD-883H 준수하여 국제 테스트 신뢰성을 보장합니다. 이는 품질 보증, 제품 개발 및 규제 준수 테스트에 적합한 LIB 산업 챔버를 만듭니다.

맞춤형 열 충격 테스트 솔루션

LIB 산업은 표준 2 챔버 및 3 챔버 열 충격 테스트 챔버 외에도 다음과 같은 전문 테스트 요구 사항에 대한 다양한 맞춤형 솔루션을 제공합니다.

이러한 사용자 지정 구성을 통해 엔지니어는 극단적 인 환경을 복제 할 수 있습니다.

실제 사례: LIB 산업 열 충격 테스트 챔버를 사용한 100 사이클 자동차 센서 신뢰성 테스트

사례 예-자동차 센서 신뢰성 테스트

자동차 전자 제품 제조업체는 엔진 구획 용으로 설계된 온도 센서 모듈을 테스트했습니다. 목표는 모듈이 반복되는 사이클을 견딜 수 있는지 평가하는 것이 었습니다.-65 °C ~ 150 °C.

시험 공정: - 10 개의 센서를 3-챔버 열 충격 시험 챔버의 시험 구역에 고정시켰다 (모델 TS-340).
-각주기: 저온 영역에서 30 분, 10 초 미만 이동, 고온 영역에서 30 분.
-100 사이클데이터 획득을 통해 연속적으로 모니터링하여 수행하였다.

결과: 모든 센서는 전체 기능을 유지했습니다. 하나는 허용 오차 내에서 약간의 편차를 보였고 다른 하나는 안정적으로 유지되었습니다. LIB 산업 열 충격 테스트 챔버는 신속하고 안정적인 온도 전환 및 반복 가능한 테스트 조건을 제공하여 고객에게 정확한 신뢰성 데이터를 제공했습니다.

이 사례는 LIB Industry 챔버가 엔지니어가 내구성을 확인하고 설계를 최적화하며 보증 위험을 줄이는 데 어떻게 도움이되는지 보여줍니다.
