IP6K9K 테스트가 현대 차량에 중요한 이유현대 자동차, 특히 전기 및 하이브리드 모델은 열악한 환경에 직면 해 있습니다. 비 외에도 구성 요소는 섀시 주변의 뜨거운 물로 인한 고압 세척, 진흙 스플래시 및 열 충격에 노출됩니다. 기존의 IP65 또는 IP66 보호는 고압 청소 또는 도로 스플래시를 속도로 복제 할 수 없기 때문에 종종 불충분합니다.
IP6K9K 테스트는이 격차를 해결하여 더 높은 수준의 보호 검증을 제공합니다. 안IP6K9K 테스트 챔버제조업체는 극도의 물 유입 조건을 정밀하고 반복하여 센서, 커넥터 및 전자 모듈이 완벽하게 작동 할 수 있도록합니다.

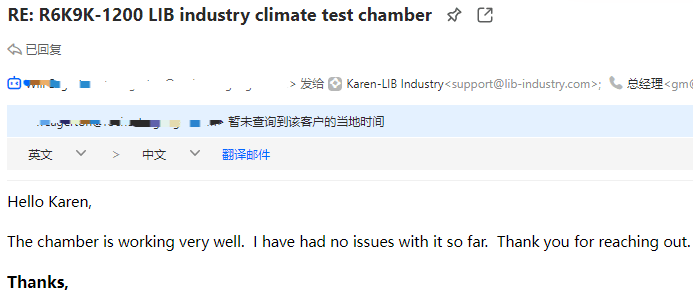

고객 피드백:미국 전자 제품 제조업체는 다음을 공유했습니다.
"안녕하세요 카렌,
챔버는 매우 잘 작동합니다. 지금까지 문제가 없었습니다. 손을 뻗어 주셔서 감사합니다."
그들은 IPX6K 로드 스플래시 조건과 IPX9K 고온 고압 청소에서 전자 모듈을 성공적으로 테스트하여 까다로운 실제 시나리오에서 챔버의 신뢰성을 확인했습니다.

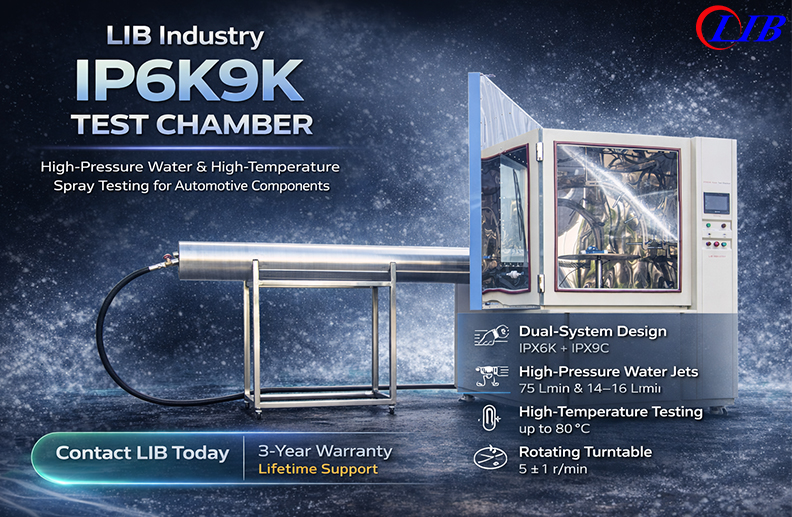

IP6K9K 테스트 챔버는 전문화되어 있습니다.IP6K9K 시험 기계단일 시스템 내에서 IPX6K 및 IPX9K 테스트를 모두 수행하도록 설계되었습니다. 고압 워터 제트와 고온 스프레이를 결합하여 가혹한 자동차 환경을 시뮬레이션합니다.
기존의 방수 테스트 장비와 달리이 통합 시스템을 통해 엔지니어는 기계 및 열수 스트레스 모두에서 제품 내구성을 검증 할 수 있습니다. 센서, 커넥터, 배터리 인클로저 및 전자 모듈과 같은 구성 요소를 테스트하는 데 널리 사용됩니다.
고급 형태로IP6K9K 고압 장비, 시스템은 제어 된 압력, 온도 및 스프레이 각도를 제공하여 일관되고 신뢰할 수있는 테스트 결과를 보장합니다.
"K" 등급은 자동차 별 표준에서 비롯됩니다.
DIN 40050-9도로 차량에 대한 향상된 보호 수준 도입
ISO 20653나중에 이러한 요구 사항을 전 세계적으로 채택하고 표준화
이 문맥에서 "K" 는증가 된 압력, 범용 IP 등급과 자동차 테스트를 구별합니다.
기능 | IPX6 | IPX6K | IPX9K |
수압 | ~ 1 바 | ~ 10 바 | 80-100 바 |
유량 | 100 L/min | 75 L/min | 14-16 L/min |
수온 | 주변 | 주변 | 80 ± 5 °C |
IPX6K 는 도로 스플래시와 같은 강력한 외부 힘을 시뮬레이션하는 고 충격 워터 제트에 중점을 둡니다. 반대로 IPX9K 는 고온 및 극한 압력을 도입하여 결합 된 기계적 및 열 응력을 생성합니다.
이로 인해 IPX9K 는 기존의 IP 등급을 훨씬 초과하는 가장 까다로운 방수 테스트 중 하나입니다.
차량이 습한 조건을 통해 고속으로 이동할 때 물이 구성 요소에 강제로 투사됩니다. 이것은 자연 강우보다 훨씬 더 큰 충격력을 생성합니다.
IPX6K 테스트는이 시나리오를 복제하여 센서 및 커넥터와 같은 중요한 부품이 강렬한 물 노출로 밀봉 된 상태로 유지됩니다.
현대 차량은 유지 보수 중에 고압 청소를 자주받습니다. 워터 제트는 종종 높은 온도에서 가까운 범위 (일반적으로 100-150mm) 에서 적용됩니다.
IPX9K 테스트는 이러한 조건을 시뮬레이션하여 배터리 팩, 모터 및 언더 바디 시스템과 같은 구성 요소의 내구성을 확인합니다.
자동차 제조업체는 점점 더 준수를 요구합니다ISO 20653구성 요소 자격 프로세스의 일부로.
IP6K9K 요구 사항을 충족하는 것은 종종 자동차 공급망에 들어가거나 유지하려는 공급 업체에게 필수적입니다.
에LIB 산업우리의 IP6K9K 테스트 챔버는 고압 물 유입 테스트를위한 포괄적 인 솔루션을 제공하도록 설계되었습니다. 최첨단 기술과 실용적인 실험실 효율성을 결합한이 시스템은 자동차 OEM 및 Tier 1 공급 업체의 엄격한 요구 사항을 충족하도록 설계되었습니다.
 |  | |
모델 | R6K9K-1200 | |
인테리어 볼륨 (L) | 1200 | |
플랫폼 직경 테스트 | 600mm | |
플랫폼 속도 테스트 | 5 ± 1 r.p.m | |
턴테이블 부하 | 50kgs | |
플랫폼 높이 테스트 | 200-400mm (조절 가능) | |
IPX6K
| 노즐의 내부 직경 | 6.3mm |
물 유량 | 75 L/min +/- 5% | |
수압 | 1000 Kpa | |
거리 표본에 물 살포 | 2.5 m와 3 m 사이. | |
IPX9K
| 물 스프레이 각도 | 0 °, 30 °, 60 °, 90 ° |
물 스프레이 온도 | 주변 ~ 88 ℃ (조정가능한) | |
스프레이 노즐 | 4, 30 초 각 위치 | |
거리 표본에 물 살포 | 10 ~ 15cm | |
수압 | 8000-10000 Kpa (조정가능한) | |
물 유량 | 14L-16L/min | |
온도 센서 | PTR 플래티넘 저항 PT100Ω/MV A-class | |
IP6K9K 챔버는 단일 장치에 두 개의 독립적 인 스프레이 시스템을 통합하여 IPX6K 로드 스플래시 시뮬레이션과 IPX9K 고압 고온 클리닝 테스트 사이를 원활하게 전환 할 수 있습니다. 엔지니어는 수동 재구성, 워크 플로 간소화 및 실험실 생산성 향상없이 두 테스트를 연속적으로 수행 할 수 있습니다.
LIB 산업의 고급 흐름 제어 시스템은 각 테스트 모드에 대해 정확한 수량을 제공합니다.
IPX6K:현실적인 도로 스플래시 충격을위한 75 L/min
IPX9K:14-16 L/min 80 curter ± curter 5 ° C에서 고온 청소를 시뮬레이션합니다.
챔버는 테스트 전반에 걸쳐 안정적인 수압과 온도를 유지하여 ISO 20653 및 자동차 표준을 준수하는 일관되고 반복 가능한 결과를 보장합니다.
다각 스프레이 노즐 (0 °, 30 °, 60 °, 90 °) 동안 견본은 견고한 회전 턴테이블 (5 ± 1 r/min) 에 장착됩니다. 전체 표면 적용 범위를 제공합니다. 이 조합은 커넥터, 센서 및 배터리 모듈을 포함한 모든 구성 요소가 실제 조건에서 균일 한 노출을 받도록 보장합니다.
 |  |
IPX6K 및 IPX9K 테스트를 단일 LIB 챔버로 결합함으로써 실험실은 여러 장치를 제거하고 샘플 처리를 줄이며 인적 오류를 최소화 할 수 있습니다. 자동화 된 테스트 시퀀스를 통해 엔지니어는 단일 명령으로 전체 테스트 사이클을 시작하여 높은 반복성을 보장하면서 처리량을 향상시킬 수 있습니다.
LIB IP6K9K 테스트 챔버를 선택할 때 엔지니어는 다음을 고려해야합니다.
노즐 정확도:표준화 된 팬 모양 (IPX6K) 및 회전 제트 (IPX9K) 노즐은 자동차 사양 준수를 보장합니다.
턴테이블 기능:조정 가능한 회전 속도와 선택적 전원 슬립 링 인터페이스는 노출 중에 라이브 전기 테스트를 허용합니다.
소재 내구성:고품질 304 또는 316 스테인레스 스틸 구조는 지속적인 고압, 고온 작동 하에서 내식성과 수명을 보장합니다.
사용자 정의 기능:LIB 산업은 특대 또는 불규칙한 제품을 수용하기 위해 맞춤형 챔버 크기, 워크 인 구성 및 쉘리스 설정을 제공합니다.
LIB 산업의 IP6K9K 장비를 선택함으로써 실험실은 신뢰성과 운영 효율성을 모두 테스트합니다.
IP6K9K 테스트 챔버 너머,LIB 산업제조업체가 비와 고압 물에서 모래 및 먼지 노출에 이르기까지 실제 조건을 시뮬레이션 할 수 있도록 모든 환경 테스트 솔루션을 제공합니다.
IP 비 테스트:여러 IP 수준에서 물방울, 분무 및 고압 물 노출을위한 포괄적 인 솔루션으로 자동차 및 산업용 부품이 극한의 습한 조건에서 무결성을 유지할 수 있습니다.
MIL-STD 810 먼지 & 모래 테스트:자동차, 항공 우주 및 방위 응용 분야에 널리 사용되는 먼지 및 모래 환경의 정확한 시뮬레이션.
맞춤화는 LIB 산업의 핵심 강점입니다.고객은 요청할 수 있습니다:
워크 인 챔버대형 어셈블리 또는 전체 시스템 테스트
쉘리스, 개방형 챔버대형 또는 불규칙한 구성 요소
턴키 IP 비 및 먼지 실험실여러 챔버를 하나의 간소화 된 워크 플로우에 통합
이러한 옵션을 통해 LIB 산업은 실험실이 테스트 효율성을 최적화하고 샘플 처리 오류를 줄이며 가장 가혹한 환경까지도 시뮬레이션 할 수 있도록하여 제품이 현장에서 안정적으로 수행 할 것이라는 확신을 제공합니다.
연락처LIB 산업오늘기술 데이터 시트 요청또는IP6K9K, IP 비 및 먼지 테스트 솔루션의 라이브 데모 일정.
3 년 보증 | 평생 기술 지원 | 신속한 엔지니어링 응답
