IPX4 테스트 장비 사용 방법: IEC 60529 가이드 및 LIB 산업 솔루션

Apr 12 2023

Table of Content [Hide]

소개: 왜 IPX4 방수 테스트

방수 성능은 현대 가전 제품, 가전 제품, IoT 장치 및 실외 장비에 중요한 신뢰성 요소입니다.

물 유입으로 인한 실패는 종종 고객 불만, 제품 반품 및 안전 위험으로 이어집니다.

IPX4 방수 테스트는 모든 방향에서 매일 튀는 제품에 노출 된 기본 보호 기능을 제공합니다.

전기 칫솔 및 블루투스 헤드셋과 같은 많은 일반적인 산업 제품의 경우 일반적인 방수 요구 사항은 IPX4 이며 품질 검사관은 사용해야합니다.Ipx4 방수 테스트IEC 60529 준수 장비는 공장을 떠나기 전에 방수 성능이 자격이 있는지 확인합니다.



IP 등급 및 IPX4 의 역할 이해

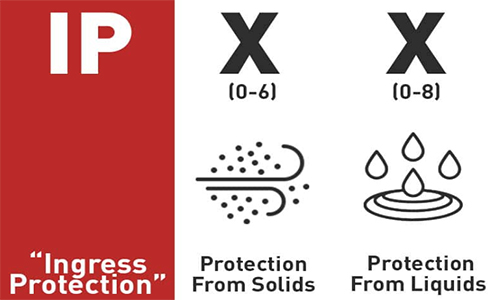

IP 코드 (진입 보호 코드) 는 고체 물체의 침입에 대해 제공되는 보호 수준을 측정하는 국제 표준 (IEC 60529) 입니다. g., 먼지) 및 액체 (e.g., 물) 전기 인클로저 또는 스마트 폰, 태블릿 및 웨어러블과 같은 전자 장치.


IP 코드는 보호 수준을 나타내는 두 자리 숫자로 구성됩니다. 첫 번째 숫자는 고체 물체에 대한 보호를 나타내며 두 번째 숫자는 액체에 대한 보호를 나타냅니다. 예를 들어, IP68 은 장치가 먼지가 단단하고 특정 깊이와 지속 시간까지 물에 잠길 수 있음을 의미합니다. IP 코드는 다양한 환경에서 전자 장치의 내구성과 신뢰성을 보장하는 데 중요합니다.

IP 등급	단단한 외국 물체에 대한 보호의 정도	물에 대한 보호의 정도
IP03	보호되지 않음	물 살포
IP13	단단한 물체> 50mm	물 살포
IP23	단단한 물체> 12.5mm	물 살포
IP33	단단한 물체> 2.5mm	물 살포
IP43	단단한 물체> 1mm	물 살포
IP53	먼지 보호	물 살포
IP63	먼지 꽉	물 살포
IP04	보호되지 않음	튀는 물
IP14	단단한 물체> 50mm	튀는 물
IP24	단단한 물체> 12.5mm	튀는 물
IP34	단단한 물체> 2.5mm	튀는 물
IP44	단단한 물체> 1mm	튀는 물
IP54	먼지 보호	튀는 물
IP64	먼지 꽉	튀는 물

IPX4 가 실제로 테스트하는 것: IEC 60529 뒤에 엔지니어링 현실

IPX4 는 다중 각도 튀는 물을 견딜 수있는 장치의 기능을 확인합니다.

엔지니어링 요구 사항은 다음과 같습니다.

-유량:10 L/min

-압력:80-100 kPa

-기간:≥ 5 분

-진동 튜브 회전 턴테이블을 통한 전체 방향 노출


중요한 도전:

-안정적인 물 흐름 유지

-완벽한 0.4mm 스프레이 구멍 균일 성 보장

-노즐 막힘 방지

-일관된 진동 각도 달성

이것은 전문 장비가 필수적인 곳입니다. 스프레이 시스템이 이러한 표준을 충족시킬 수있는 것은 아닙니다.

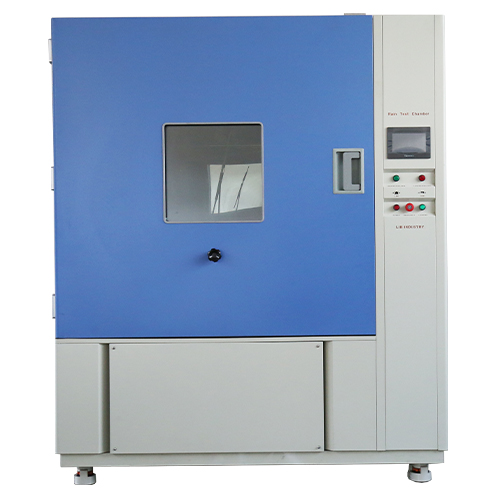

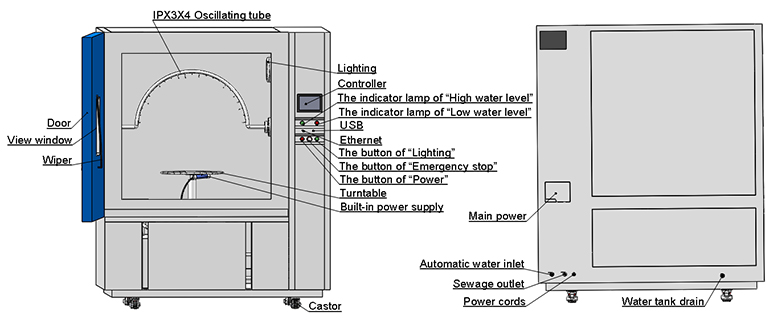

전문 IPX4 테스터를 정의하는 고급 기능

IPX4 테스트 시스템신뢰성, 반복성 및 엄격한 IEC 준수를 위해 설계되었습니다.

주요 엔지니어링 기반 기능은 다음과 같습니다.

• 고정밀 진동 튜브

0-180 ° 프로그래머블 스윙, 안정적인 서보 구동 모션

• 균일 한 스프레이 시스템

일관된 물 분포를 위한 50mm 간격을 가진 0.4mm 노즐 구멍

• 실시간 흐름 및 압력 제어

정확한 10 L/min 흐름, 80-100 kPa 수압

• 산업 등급 턴테이블

1 rpm 조정 속도, 전원 샘플 지원

• 자동 0.03mm 여과 시스템

노즐 막힘 방지 및 장기 안정성 유지

•낮은 운영 비용을 위한 물 재순환

모델	R-800C	R-1200C
유용한 볼륨 (L)	810	2400
진동 튜브 반경	400mm	600mm
스프레이 구멍 직경	Φ0.4mm
구멍 간격	50mm
진동 튜브의 스윙 각도	0 ~ ± 180 ° (조정가능한)
턴테이블 회전 속도	1r/min (조정가능한 속도)
수압 제어	유량계
컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결
급수 시스템	물 탱크, 부스터 펌프, 자동적인 물 공급, 물 정화 시스템
안전 장치	과열 보호; 과전류 보호; 물 부족 보호; 지구 누설 보호; 단계 서열 보호
외부 재료	보호 코팅 강판
인테리어 소재	SUS304 스테인리스
관찰 창	와이퍼가있는 이중 층 절연 유리
