소개: 옥외 디스플레이에 신뢰할 수 있는 레인 스프레이 테스트가 필요한 이유옥외 디스플레이는 폭우, 도로 물보라, 세척수, 먼지, 온도 변화 및 장기간 야외 노출을 포함한 가혹한 환경에서 작동하도록 설계되었습니다. 인클로저가 완전히 밀봉된 것처럼 보이더라도 케이블 그랜드, 커넥터, 서비스 도어, 환기구, 고정 장치 및 모듈 접합부와 같은 취약 지점을 통해 물이 침투할 수 있습니다.
A레인 스프레이 테스트 챔버실제 환경의 비와 물 노출을 시뮬레이션할 수 있는 제어된 방법을 제공하여, 엔지니어가 인클로저의 밀봉 성능을 검증하고, IP 보호 등급을 확인하며, 누수 경로를 식별하고, 현장 설치 전에 제품 신뢰성을 향상시킬 수 있도록 도와줍니다.
이 글에서는 레인 스프레이 테스트 챔버가 무엇인지, 어떻게 작동하는지, 어떤 방수 테스트 표준이 적용되는지, 적합한 장비를 선택하는 방법, 그리고LIB Industry옥외 디스플레이 및 전자 제품을 위한 전문적인 IP 방수 테스트 솔루션을 제공합니다.
옥외 전자 장비에 있어 방수 신뢰성은 매우 중요합니다. 습기로 인한 디스플레이 고장은 이미지 왜곡, 통신 중단, 전기 안전 문제, 부식 및 비용이 많이 드는 유지보수로 이어질 수 있습니다.
실제로 가장 까다로운 누수는 큰 구멍 때문에 발생하는 경우가 거의 없습니다. 이는 작은 설계 취약점에서 비롯됩니다. 케이블을 따라 이동하는 물, 실링 뒤에 고이는 물, 또는 반복적인 열팽창과 수축으로 생긴 틈을 통해 스며드는 물 등입니다. 디스플레이 하우징이 육안 검사를 통과하더라도, 제대로 압축되지 않은 가스켓, 잘못 설치된 커넥터, 손상된 밀봉 스트립 또는 정렬이 잘못된 캐비닛 패널을 통해 습기가 침투할 수 있습니다.
설계 검토 시 확인해야 할 일반적인 물 침투 지점:
캐비닛 이음새 및 패널 접합부
후면 접근 도어
케이블 진입 지점
커넥터 및 터미널
환기 구조물
장착 구멍
노후된 실링 재료
일단 습기가 내부로 침투하면 오랫동안 무해한 상태로 머물지 않습니다.
| 물 노출 위험 | 가능한 고장 |
|---|---|
| 내부 습기 | 단락 또는 전기적 고장 |
| 커넥터 부식 | 신호 중단 |
| 물 고임 | 부품 손상 |
| 실링 열화 | 수명 단축 |
| 절연 손상 | 안전 위험 |
옥외 LED 디스플레이, 교통 정보 스크린, 광고 디스플레이 및 산업용 모니터의 경우 방수 성능은 작동 안정성과 유지보수 비용에 직접적인 영향을 미칩니다. 따라서 설치 전에 숨겨진 위험을 실제로 발견하는 것은 일회성 육안 검사가 아닌 전문적인 테스트 프로세스입니다.
에서 정의한 IP (침투 방지) 등급은IEC 60529이를 평가하는 표준 프레임워크입니다. 방수와 관련하여 일반적인 등급은 IPX3(비 노출에 대한 진동 스프레이), IPX4(일반 야외 장비에 대한 물보라), IPX5(세척 환경에 대한 물 분사) 및 IPX6(심한 물 노출에 대한 강력한 물 분사)입니다. 올바른 등급을 선택하는 것이 중요합니다. 일반 강우량만 경험하는 제품은 세척이나 유지보수 중에 호스로 물을 맞는 장비와는 다른 검증 방법이 필요합니다.

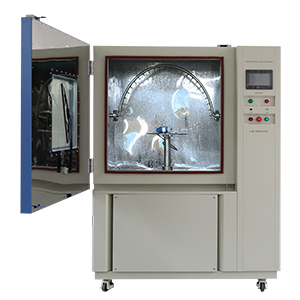

A레인 스프레이 테스트 챔버는 제어된 실험실 조건에서 비, 스프레이 및 물보라 조건을 시뮬레이션하도록 설계된 환경 테스트 시스템입니다. 일관되지 않은 결과를 생성하기 쉬운 수동 호스 테스트와 달리, 레인 스프레이 챔버는 결과를 실제로 결정하는 변수들 — 유량, 스프레이 각도, 스프레이 거리, 테스트 시간, 시편 움직임 및 수압 — 을 제어하여 엔지니어가 다양한 제품 설계에서 동일한 조건을 반복하고 결과를 공정하게 비교할 수 있도록 합니다.
작동 방식:에서는 순환 탱크에서 물을 공급하고, 펌프가 이를 스프레이 튜브 또는 노즐로 전달하며, 스프레이 시스템이 필요한 물 패턴을 형성하고, 시편이 제어된 노출을 받습니다. 그런 다음 테스트가 완료되면 엔지니어가 누수, 기능 및 내부 상태를 평가합니다.
일반적인 챔버는 몇 가지 핵심 구성 요소로 구성됩니다.
구성 요소 |
기능 |
스프레이 노즐 또는 진동 튜브 |
지정된 물 스프레이 생성 |
회전 턴테이블 |
균일한 시편 노출 보장 |
유량 제어 시스템 |
안정적인 물 조건 유지 |
물 순환 탱크 |
연속 테스트 지원 |
여과 시스템 |
노즐 막힘 방지 |
관찰 창 |
테스트 중 모니터링 가능 |
방수 전원 인터페이스 |
전원이 공급된 상태에서 기능 테스트 지원 |
신뢰할 수 있는 챔버 설계는 실험실 간에 결과를 반복 가능하고 일관되게 유지하는 핵심입니다. 이것이 없으면 '동일한' 제품을 테스트하는 두 실험실이 서로 다른 합격/불합격 결론을 내릴 수 있습니다.
레인 스프레이 테스트는 단순히 제품에 물을 뿌리는 것이 아닙니다. 준비, 테스트 조건 및 평가 방법 모두가 결과가 실제 성능을 반영하는지 여부를 결정합니다.
테스트 전에 샘플은 정상 생산 상태를 유지해야 합니다. 표준 개스킷과 고정 장치, 실제 현장과 동일하게 설치된 케이블과 커넥터, 원래 장착 방향, 그리고 사전 기본 기능 점검 등이 그것입니다. 취약점을 숨기는 임시 밀봉 트릭은 피해야 합니다. 이는 테스트의 목적을 무색하게 만듭니다.
그런 다음 프로세스는 일반적으로 네 단계로 진행됩니다. 첫째, 엔지니어는 필요한 표준을 선택합니다 — IEC 60529 IPX 테스트, ISO 20653 자동차 방수 테스트 또는 고객별 요구 사항. 둘째, 테스트 매개변수를 설정합니다: 유량, 스프레이 각도, 거리, 노출 시간 및 샘플 회전 속도. 셋째, 챔버가 필요한 방향에서 실제 물 노출을 수행하는 동안 엔지니어는 디스플레이 작동, 이미지 안정성, 통신 신호 및 눈에 보이는 누수를 모니터링합니다. 마지막으로 방수 평가를 완료합니다. 내부 물 흔적 확인, 전기 기능 검증, 절연 테스트, 실링 검사 및 물이 침투한 경우 고장 경로 추적 등이 포함됩니다. 목표는 단순히 합격/불합격 결과만이 아닙니다. 제품에 물이 어디로 왜 들어갔는지 정확히 이해하는 것입니다.
옥외 디스플레이 및 전자 인클로저의 경우 두 가지 표준이 가장 자주 언급됩니다.IEC 60529 and ISO 20653.
IEC 60529는 전기 및 전자 인클로저에 대한 IP 보호 등급 시스템을 정의하며, 여기서 IP 코드의 두 번째 자릿수는 물 침투에 대한 보호 수준을 나타냅니다.
IP 등급 |
테스트 방법 |
주요 매개변수 |
일반적인 적용 분야 |
IPX3 |
진동 스프레이 |
수직 기준 최대 ±60° 스프레이 각도 |
옥외 디스플레이, 조명 장비 |
IPX4 |
물보라 |
여러 방향에서 스프레이 |
옥외 전자 제품 |
IPX5 |
물 분사 |
6.3mm 노즐, 12.5L/분 |
물 분사에 노출되는 장비 |
IPX6 |
강력한 물 분사 |
12.5mm 노즐, 100L/분 |
가혹한 야외 환경 |
옥외 디스플레이 제조업체에게 IPX3 및 IPX4는 비와 물보라라는 일상적인 상황을 다룹니다.
차량 탑재 디스플레이 및 자동차 전자 부품은ISO 20653에 해당되며, 이는 표준 IP 테스트에 더 높은 수압의 물 테스트를 추가합니다 — 자동차 외장 부품용 IPX4K(가압 물보라), 차량 탑재 전자 시스템용 IPX6K(고압 물 분사), 세척에 노출되는 부품용 IPX9K(고온 고압 세척). 이는 차량 디스플레이, 충전 장비, 자동차 센서 및 전자 제어 모듈에서 일상적으로 발생합니다. 항상 그렇듯 엔지니어는 추측하기보다 제품 사양서에 명시된 정확한 표준 버전과 매개변수를 확인해야 합니다.

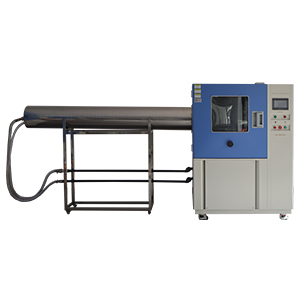

두 시스템 모두 방수 성능을 검증하지만 서로 다른 조건을 시뮬레이션합니다. 레인 스프레이 챔버는 강우와 물보라(IPX3/IPX4)를 재현하는 반면, 워터 제트 챔버는 직접적인 고압 충격(IPX5/IPX6)을 재현합니다. 도로변 정보 디스플레이는 주로 비와 물보라 테스트가 필요합니다. 세차장을 통과하는 차량 전자 모듈은 대신 고압 분사 테스트가 필요합니다. 올바른 선택은 제품이 실제로 직면하게 될 환경에 달려 있으며, 여러 IP 레벨을 다루어야 하는 실험실의 경우 통합 테스트 설정이 별도의 시스템을 운영하는 것보다 일반적으로 더 효율적입니다.
| 비교 | 레인 스프레이 테스트 챔버 | 워터 제트 테스트 챔버 |
|---|---|---|
| 주요 목적 | 강우 및 물보라 조건 시뮬레이션 | 강한 물 충격 시뮬레이션 |
| 물 노출 | 스프레이 및 물보라 | 고압 분사 |
| 일반적인 표준 | IPX3, IPX4 | IPX5, IPX6 |
| 테스트 초점 | 빗속에서의 실링 성능 | 직접적인 수압에 대한 저항 |
| 일반적인 적용 분야 | 옥외 디스플레이, LED 사인, 전자 캐비닛 | 자동차 부품, 산업 장비 |
 |
 |
LIB Industry는 전자 제품, 옥외 디스플레이, 자동차 부품 및 산업 장비를 위한 전문적인 레인 스프레이 테스트 챔버와 IP 방수 테스트 솔루션을 제공합니다. LIB 시스템은 고객이 다음을 수행할 수 있도록 설계되었습니다.
방수 성능 검증
국제 테스트 요구 사항 충족
실링 취약점 식별
대량 생산 전 제품 신뢰성 향상
LIB 산업용 레인 테스트 장비는 IEC 60529 IPX1~IPX6, ISO 20653 자동차 방수 테스트 및 고객별 검증 요구 사항을 기반으로 한 테스트를 지원하여, 제조업체가 신뢰할 수 있고 반복 가능한 방수 테스트를 수행할 수 있도록 합니다. 이러한 반복성은 스프레이 조건을 얼마나 엄격하게 제어하는지에 달려 있습니다.
제어된 유량
조절 가능한 스프레이 각도
균일한 물 분포
안정적인 테스트 시간
반복 가능한 테스트 결과
빈번한 테스트를 수행하는 실험실의 경우 빌드 품질도 중요합니다.
기능 |
이점 |
SUS304 스테인리스 스틸 챔버 |
내식성 및 내구성 |
조절 가능한 진동 튜브 |
IPX3/IPX4 스프레이 테스트 지원 |
400mm 및 600mm 튜브 반경 옵션 |
다양한 시편 크기에 적합 |
물 순환 시스템 |
물 소비 감소 |
미세 여과 시스템 |
노즐 막힘 방지 |
유량 모니터링 |
테스트 정확도 향상 |
방수 전원 인터페이스 |
노출 중 기능 테스트 가능 |
대형 옥외 디스플레이 또는 비표준 제품의 경우 LIB는 맞춤형 고정 장치, 챔버 치수 및 테스트 구성을 제공할 수도 있습니다.
적합한 챔버 선택은 제품이 충족해야 하는 표준에서 시작됩니다. 비와 물보라에 대한 IEC 60529 IPX3/IPX4, 워터 제트 테스트에 대한 IPX5/IPX6, 자동차 애플리케이션에 대한 ISO 20653 IPX4K/IPX6K/IPX9K 등이 그것입니다. 이들 각각은 서로 다른 스프레이 방법, 수압, 유량, 노즐 설계 및 테스트 거리를 요구하므로, 표준을 먼저 확인하지 않고 제품 크기만으로 장비를 선택하는 것은 부정확한 결과로 이어지는 흔한 방법입니다.
다음으로 크기와 설치 조건이 중요합니다. 구매 전에 고려할 사항:
디스플레이 크기
제품 중량
설치 각도
케이블 연결 요구 사항
고정구 설계
특히 옥외 디스플레이는 일반적으로 실제 설치 상태에서 테스트해야 합니다. 물의 거동은 장착 위치, 배수 구조, 케이블 라우팅 및 인클로저 설계에 따라 달라지기 때문입니다.
또한 미리 생각해 두는 것이 좋습니다. 지금 유연한 시스템을 갖추면 나중에 비용이 많이 드는 장비 교체를 피할 수 있습니다. 회사는 궁극적으로 다음이 필요할지 고려해야 합니다.
더 높은 IP 보호 테스트
더 큰 샘플
추가 고정구
전원 공급 기능 테스트
맞춤형 테스트 솔루션
마지막으로 장비 자체의 기본 요소인 안정적인 유량 제어, 신뢰할 수 있는 압력 모니터링, 균일한 스프레이 분포, 쉬운 유지보수 및 교정 지원과 공급업체의 실적을 확인하십시오. 설치 지원, 교육 및 사후 지원은 모두 시간 경과에 따른 테스트의 신뢰성에 영향을 미치기 때문입니다.
레인 스프레이 테스트 챔버는 어떤 용도로 사용됩니까?
제품 인클로저가 물 침투를 방지할 수 있는지 평가하기 위해 비, 스프레이 및 물보라 조건을 시뮬레이션합니다. 일반적인 적용 분야로는 옥외 디스플레이, LED 스크린, 전자 캐비닛, 자동차 부품 및 산업 장비가 있습니다.
레인 스프레이 테스트 챔버는 어떤 IP 등급을 테스트할 수 있습니까?
표준 구성은 IPX3 및 IPX4를 다룹니다. 설정에 따라 시스템은 IPX5, IPX6, IPX6K 및 IPX9K까지 확장할 수 있습니다. 필요한 수준은 제품의 애플리케이션 및 적용 표준에 따라 다릅니다.
IPX3와 IPX4 방수 테스트의 차이점은 무엇입니까?
IPX3는 강우와 유사하게 제한된 각도에서의 물 스프레이를 시뮬레이션합니다. IPX4는 인클로저 주변 모든 방향에서 물보라를 시뮬레이션하여, 변화하는 날씨에 노출되는 제품에 대해 더 광범위한 보호 검증을 제공합니다.
레인 스프레이 테스트 챔버로 옥외 LED 디스플레이를 테스트할 수 있습니까?
네. 캐비닛 실링 성능, 커넥터 보호, 방수 구조 및 물 노출 후 기능적 안정성을 검증하는 데 널리 사용됩니다. 대형 디스플레이의 경우 맞춤형 고정구 및 챔버 구성이 필요할 수 있습니다.
LIB는 어떤 보증 및 사후 지원을 제공합니까?
LIB Industry는 영국, 미국, 캐나다, 말레이시아에 있는 4개의 글로벌 서비스 센터와 전 세계 29개 에이전트의 지원을 받아 3년 보증과 평생 서비스 지원을 제공합니다. 구매부터 설치 및 지속적인 지원까지 진정한 원스톱 서비스를 제공합니다.
옥외 제품은 변화하는 기상 조건을 견뎌야 하며, 장기간 작동을 위해 방수 신뢰성은 필수적입니다. A레인 스프레이 테스트 챔버는 제조업체가 제어된 조건에서 실제 비와 물 노출을 시뮬레이션하여 엔지니어가 인클로저 보호 기능을 검증하고, 누수 위험을 식별하며, 제품 설계를 개선할 수 있도록 지원합니다.
옥외 디스플레이 및 전자 인클로저부터 자동차 부품에 이르기까지, LIB Industry는 IEC 60529 및 ISO 20653을 포함한 국제 표준을 기반으로 전문적인 방수 테스트 솔루션을 제공합니다. 풍부한 엔지니어링 지원, 맞춤형 장비 설계 및 완벽한 사후 서비스를 통해 LIB는 고객이 더 신뢰할 수 있는 제품을 구축하고 환경 신뢰성 테스트를 가속화하도록 돕습니다.
지금 LIB Industry에 문의하여 기술 사양, 제품 추천 및 귀사의 애플리케이션에 맞는 맞춤형 방수 테스트 솔루션을 받아보십시오.
