상자는 도착 시 외관상 온전해 보일 수 있지만, 내부 보드는 이미 손상되어 있을 수 있습니다 — 균열된 솔더 접합부, 느슨해진 커넥터, 또는 부하가 걸릴 때만 오작동하는 릴레이 접점 등이 그 예입니다. 이 글에서는 그 질문에 직접 답합니다:배송 진동은진동 챔버로 트럭, 항공, 철도, 택배 운송 중 포장물이 겪는 무작위 움직임, 온도 및 습도를 재현하여, 엔지니어가 고객보다 먼저 결함을 발견할 수 있도록 합니다. 아래에서는 진동이 전자제품을 손상시키는 이유, 적용되는 표준(ASTM D4169, ASTM D999, ASTM D4728, ISTA 3A), 시험 계획 수립 방법, LIB 진동 챔버 구성, 그리고 제품군에 맞는 챔버 유형 선택 방법을 살펴봅니다.
대부분의 운송 진동은무작위, 단일한 깨끗한 사인파가 아닙니다. 트럭 바닥, 소포 분류기 벨트, 항공기 화물칸, 팔레트 적재물은 각각 여러 주파수를 동시에 포장물에 가하며, 상자나 폼 완충재는 그 에너지를 흡수하기는커녕 쉽게 증폭시킬 수도 있습니다.

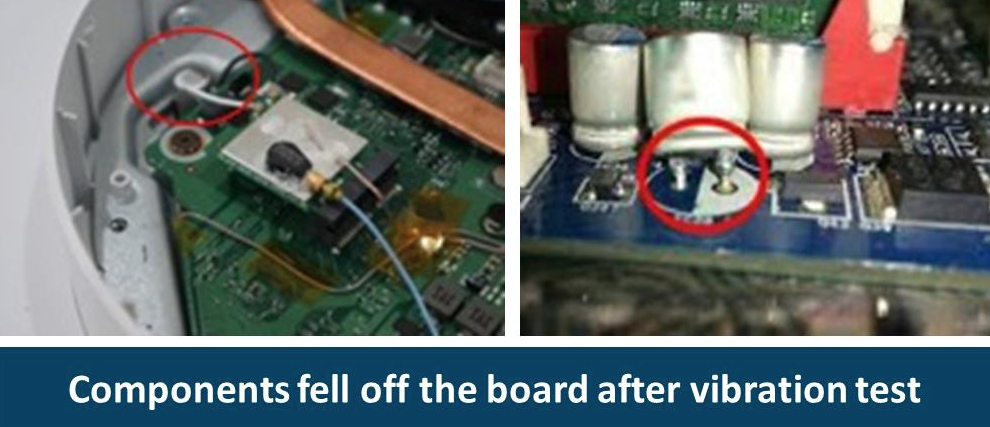

솔더 접합부 피로 및 PCB 균열.회로 기판은 한 번의 충격으로 고장나는 경우가 드뭅니다 — 축적된 손상으로 인해 발생합니다. 수천 번의 작은 굽힘 사이클이 무거운 부품, 방열판, 변압기, 배터리 및 가장자리에 장착된 커넥터 주변에 미세 균열을 일으킵니다. 미세 피치 부품, BGA 패키지 및 세라믹 부품은 전기적 부하와 기계적 부하를 모두 받기 때문에 공진 피크의 이동, 패드 들뜸 또는 개방 회로가 가장 먼저 나타납니다.
커넥터 풀림 및 케이블 변위.커넥터는 마찰, 래치 힘, 접촉 압력이 결합되어 있으며, 진동이 이를 방해할 수 있습니다. 와이어 하네스가 움직이고, 리본 케이블이 이동하며, 나사가 풀리고, 절연체가 금속 모서리에 마찰됩니다 — 초기 전원 인가 시험에서는 통과하지만, 부하가 걸리거나 추가 취급 후에야 고장이 발생하는 경우가 많습니다.
부품 공진.디스플레이, 팬, 인덕터, 배터리, 안테나, 내부 브라켓은 각각 고유의 공진 주파수를 갖습니다. 완충재가 진동 에너지를 감쇠시키기는커녕 해당 주파수 대역으로 전달하면 손상은 감속되지 않고 오히려 가속됩니다.
운송 단계 |
일반적인 진동 원인 |
Road |
트럭 및 밴 바닥 진동, 일반적으로 저주파에서 가장 강함 |
분류/취급 |
컨베이어 이동, 슈트, 소포 분류기 |
창고 보관 |
팔레트 적재(상부 하중 압력), 도크 플레이트, 지게차 이동 |
Air |
화물칸 진동과 압력 및 온도 변화 |
Rail |
장기간 지속되는 저주파 바닥 진동 |
실제 배송은 한 번의 운송에서 이러한 여러 요소가 결합되므로, 시험 샘플은전체 배송 구성— 제품, 액세서리, 케이블, 매뉴얼, 내부 트레이, 상자, 라벨 및 밀봉 방법을 포함한 완전한 구성으로, 베어 보드나 단품만이 아닙니다.
적절한 표준은 포장 중량, 유통 방식(소포, 팔레트, 항공 또는 혼합), 제품 위험도 및 고객 요구 사항에 따라 달라집니다.
표준 |
주요 용도 |
지정할 주요 매개변수 |
ASTM D4169 |
배송 컨테이너 및 시스템 |
스케줄 E 트럭 랜덤 진동, 일반적으로 1–200Hz PSD. 60분 트럭 시퀀스는 흔히 Low(0.40 Grms, 40분), Medium(0.54 Grms, 15분), High(0.70 Grms, 5분)로 나뉩니다. |
ASTM D999 |
충진된 배송 컨테이너 |
Method A1 반복 수직 충격, A2 반복 회전 충격, B 단일 컨테이너 공진, C 팔레트/유닛화/적재 공진. 고정 변위 방식은 보통 25.4mm 피크-투-피크 변위로 약 2–5Hz에서 60분간 수행합니다. |
ASTM D4728 |
충진된 배송 단위의 랜덤 진동 |
PSD 제어(g²/Hz), 전체 Grms는 곡선에서 도출; 보고서에는 주파수 범위, 절점, Grms, 방향, 지속 시간, 탑재 중량, 고정구 및 현장 데이터 기준을 명시해야 합니다. |
ISTA 3A |
최대 70kg(150lb)의 소포 패키지 |
표준, 소형, 평면, 장척 패키지 프로파일. 상부 하중 유무에 따라 0.53 및 0.46 전체 Grms의 랜덤 진동; 선택 사항으로 60kPa(트럭-항공) 또는 70kPa(트럭 전용) 저압 랜덤 진동. |
엔지니어 핵심 요점핵심:제품이 견뎌야 할 Grms 수준, 주파수 범위, 지속 시간을 말할 수 없다면 시험 규격은 아직 완성되지 않은 것입니다.
실제 운송 경로에서 시작— 70kg 미만의 소포는 ISTA 3A를, 팔레트로 운송되는 산업용 컨트롤러는 ASTM D4169 또는 D4728에 가깝습니다.
해당되는 환경 스트레스를 추가하십시오— 폼은 냉장 보관 시 경화되고, 고온에서 연화되며, 압축 후 감쇠력을 잃습니다. 골판지는 고습에서 강도가 저하됩니다. 복합 챔버 시험은 이를 포착하지만, 진동만 하는 시험은 그렇지 못합니다.
시험 조건을 정밀하게 기록— 제품 작동 상태, 포장 방향, 센서 위치, 환경 설정점 및 검사 방법(육안, 토크 확인, 전기 시험, 펌웨어 로그, 교정 점검 또는 X-ray).
입력 대 응답 비교— 강한 투과율 피크는 포장이에너지 공급에너지를 제품으로 전달하고 있음을 의미하며, 이는 완충 설계 변경이 필요함을 직접적으로 나타냅니다.
시험 후 검사는 단순 합격/불합격을 넘어, 모서리 찌그러짐, 폼 바닥 침하, 마찰 가루, 케이블 이동, 나사 풀림, 접촉 저항 변화, 팬 소음, 간헐적 리셋, 하우징 균열 및 공진 주파수 이동 등을 확인해야 합니다.

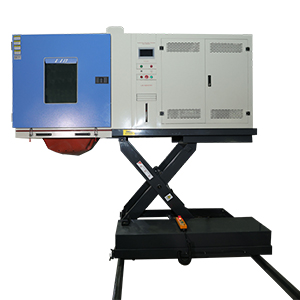

LIB 진동 챔버는 기계적 진동과 제어된 온도 및 습도를 하나의 인클로저에 통합하여, 동일한 포장과 센서 레이아웃을 상온, 저온, 습윤, 고온 조건에서 시료를 기기 간에 이동시키지 않고 시험할 수 있습니다.
| 성능 | 포장 시험에 대한 실질적 가치 |
|---|---|
| 온도 범위: -50°C ~ +150°C | 냉장 창고에서의 폼 경화 및 뜨거운 트럭에서의 연화 재현 |
| 온도 변동 ±0.5°C / 편차 ±2.0°C | 진동 데이터 수집 중 열적 조건을 안정적으로 유지 |
| 습도 범위: 30%–98% RH, 편차 ±2.5% RH | 상자 강도, 접착제, 라벨, 폼, 접촉 거동 평가 |
| 가열/냉각 속도: 5°C/min | 보관과 운송 조건 간 전환 시간 단축 |
| 진동 주파수 범위: 2–4000 Hz | 저주파 운송 움직임과 고주파 공진 스크리닝을 포괄 |
| 정격 진동력: 1000 kgf | 까다로운 포장-제품 복합 하중 처리 |
| 디지털 파워 앰프 + 기계식 냉각 | 온도/습도/진동 복합 프로파일의 실행 간 반복성 유지 |
| 600 × 600mm 슬라이딩 테이블 및 헤드 익스팬더 | 포장된 전자 제품 및 부분 조립품을 위한 실용적 고정 면적 |
| |
요소 |
표준 온도/습도 챔버 |
LIB 진동 + 기후 챔버 |
운송 충격/진동 시뮬레이션 |
No |
지원 (2–4000Hz, 최대 1000kgf) |
냉/온 보관 시뮬레이션 |
Yes |
Yes |
포장에 대한 습도 영향 시뮬레이션 |
Yes |
Yes |
유통기한/보관 적격성 평가에 적합 |
Yes |
적합하며, 운송 적격성도 평가 |
ASTM D4169 / D999 / D4728 / ISTA 3A에 적합 |
No |
Yes |
최적 용도 |
보관 및 에이징 시험 |
완전한 배송 및 유통 적격성 평가 |
제품이 창고 선반에서만 견디면 된다면 표준 챔버로 충분할 수 있습니다. 하지만 동일한 운송 과정에서 트럭, 분류기 벨트, 항공기 화물칸을 모두 견뎌야 한다면, 복합 챔버가 실제 고장 모드에 부합하는 선택입니다.
진동 챔버 공급업체를 평가하는 엔지니어링 팀은 일반적으로 사양서 이상을 묻습니다 — 납품 후 어떤 지원이 제공되는지입니다. LIB 고객에게는 현장 설치 지침, PSD 프로파일 설정 및 고정구 장착에 대한 운영자 교육, 교정 지원, 그리고 전자, 자동차, 통신, 태양광, 산업 분야의 온도-습도-진동 복합 프로그램에 대한 애프터 서비스 등이 포함되었습니다.
포장 진동 시험에는 어떤 표준이 사용되나요?
가장 일반적인 것은 배송 컨테이너 성능에 대한 ASTM D4169, 충진 컨테이너에 대한 진동 시험 절차 ASTM D999, 충진된 배송 단위의 랜덤 진동에 대한 ASTM D4728, 그리고 70kg(150lb) 이하 소포 패키지에 대한 ISTA 3A입니다.
전자 제품 포장 시험용 진동 챔버는 어떻게 선택하나요?
챔버를 포장 치수, 탑재 질량, 필요한 주파수 범위, 목표 Grms, 온도/습도 범위, 고정 면적, 적용 표준에 맞추십시오. 전자 제품의 경우, 온도, 습도 및 진동을 결합한 챔버가 일반적으로 진동만 단독으로 수행하는 것보다 더 많은 정보를 제공합니다.
어떤 전자 제품이 운송 진동에 가장 취약한가요?
무거운 실장 PCB 부품, 미세 피치 솔더 조인트, 플러그인 모듈, 디스플레이, 배터리, 팬, 광학 부품, 릴레이, 케이블 하네스가 있는 제품은 포장 설계 시 가장 세심한 주의가 필요합니다.
진동 챔버가 실제 배송 현장 시험을 대체하나요?
완전히 대체하지는 않습니다 — 보완하는 역할을 합니다. 계측을 통해 실제 배송 시 얻은 실제 PSD 데이터를 챔버에 프로그래밍하여, 실제 유통 환경을 추적하는 재현 가능한 실험실 시험을 제공합니다.
LIB는 진동 챔버에 대해 어떤 애프터 서비스를 제공하나요?
LIB는 진동 챔버에 대해3년 보증, 평생 기술 지원를 포함하며, 그리고원스톱 서비스프로젝트 상담, 챔버 구성, 설치 지침, 운영자 교육, 교정, 지속적인 유지보수를 포괄합니다 — 따라서 실험실은 보증 기간 동안뿐만 아니라 챔버를 사용하는 내내 지속적인 지원을 받습니다.
|
— 기후 및 운송 시뮬레이션이 동시에 필요한 제품용. |
— 대형 팔레트 화물 또는 다중 유닛 유통 시험용. |

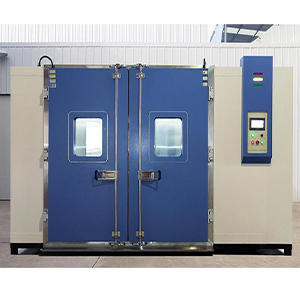

— 보관, 유통 기한 및 진동 시험 전 사전 컨디셔닝용. |
상자는 표면 검사를 통과해도 손상된 보드를 숨기고 있을 수 있습니다. 솔더 피로, PCB 균열, 커넥터 풀림, 케이블 변위, 공진 및 숨겨진 기능 고장이 배송 진동의 실제 위험 요소이며, 진동 챔버가 고객보다 먼저 발견하는 방법입니다. 적절한 시험 계획은 완전한 포장 제품, 적용 표준(ASTM D4169, ASTM D999, ASTM D4728, ISTA 3A), 그리고 단순한 상자 상태가 아닌 실제 제품 기능에 연계된 합격/불합격 기준을 사용합니다.
포장 및 유통 요구 사항에 맞는 진동 챔버를 찾는 데 도움이 필요하신가요?LIB 환경 시뮬레이션 산업에 문의하여 챔버 구성 지침, 기술 데이터 시트, 견적 또는 배송 경로와 제품 위험 프로필에 맞춘 맞춤형 시험 솔루션을 받아보십시오.
