실외, 차량, 가까운 기계 또는 휴대용 현장 장치에서 사용되는 전자 제품은 종종 두 가지 주요 위험, 즉 미세 먼지와 단기 물 접촉에 직면합니다. 밀봉 된 상자는 외부에서 견고하게 보일 수 있습니다. 그러나 나사, 포트, 케이블 땀샘, 개스킷 및 벤트 멤브레인 주변의 작은 틈은 여전히 먼지 나 물이 내부에 도달 할 수 있습니다. 이것은 회로 기판, 배터리, 센서 또는 커넥터에 영향을 줄 수 있습니다.IP67 시험 장비전자 제품 제조업체는 전체 생산이 시작되기 전에 인클로저가 먼지가없고 일시적인 침수 요구를 충족하는지 확인할 수있는 안정적인 방법을 제공합니다.
IP67 은 아래에 정의됩니다.IEC 60529 진입 보호 표준인클로저가 고체 입자와 액체에 얼마나 잘 저항하는지 분류합니다.
두 가지 보호 수준으로 구성됩니다.
IP6X (먼지 단단한 보호)
IPX7 (임시 물 침수 보호)
함께 IP67 은 실외 및 산업용 전자 제품에 가장 널리 필요한 보호 수준 중 하나입니다.
IP6X 는 표준화 된 테스트 조건 하에서 인클로저가 완전히 먼지로 단단하다는 것을 의미합니다.
낮은 등급과 달리 IP6X 는미세 먼지 입자가 내부 구조에 들어갈 수 없습니다.장기간 노출 후에도.
미세먼지는 다음을 일으킬 수 있습니다.
PCB 표면 오염
커넥터 접촉 저하
센서 광학 간섭
냉각 채널 막힘
장기 부식 가속
보이지 않는 먼지 축적조차도 장기적인 성능 저하로 이어질 수 있으므로 생산 출시 전에 IP6X 테스트가 필수적입니다.
IPX7 은 인클로저가 견딜 수 있는지 여부를 평가합니다.30 분 동안 임시 물 침수유해한 침입없이.
기간:30 분
깊이:
소형 장치: 물 표면 아래 최저 지점 1,000mm
대형 장치: 수면 아래 최고 지점 150mm
IPX7 은 지속적인 수중 작동을 위해 방수를 의미하지 않습니다.
그것은 단지 저항을 확인합니다:
비 노출
임시 홍수
우연한 몰입
물 노출 청소
IP67 전자 테스트는 먼지, 물 스플래시 또는 임시 침수에 노출 된 제품에 중요합니다. 특히 밀봉 실패가 비용이 많이 드는 현장 손상을 일으킬 수있는 경우.
거리, 옥상, 농장 및 산업 현장과 같은 야외 환경에서 사용됩니다. 이러한 장치는 먼지, 비 및 물 축적에 저항해야합니다. 전형적인 예는 가로등 제어기, 보안 카메라 정션 박스, 환경 센서 및 통신 모듈을 포함한다.
스마트 폰, 웨어러블 및 휴대용 장치는 땀, 비 및 먼지에 자주 노출됩니다. 단추, 포트 및 커버와 같은 약한 밀봉 점은 쉽게 침투를 허용하여 IP67 테스트를 내구성 검증에 필수적입니다.
센서 하우징, 제어 모듈, 커넥터 및 배터리 관련 구성 요소를 포함합니다. 이 부품은 물 침투가 안전과 성능에 영향을 줄 수있는 도로 먼지, 물이 튀는 물 및 청소 과정에 직면 할 수 있습니다.
공장, 창고, 농업 및 실외 설치에 사용됩니다. 이러한 장치는 무거운 먼지와 가끔 물 청소에 노출되어 신뢰할 수있는 인클로저 보호가 필요합니다.
테스트는 설정이 반복 가능한 경우에만 유용합니다. 를 위해IP67 전자 테스트제조업체는 먼지 유형, 먼지 양, 샘플 압력 상태, 수심, 침수 시간 및 테스트 후 검사에 세심한주의를 기울여야합니다.
시험 부분 | 주요 요구 사항 | 실용 체크 포인트 |
IP6X 방진 테스트 | 방진 방지 | 정의 된 테스트 후 인클로저 내부에 눈에 보이는 먼지 없음 |
시험 먼지 | 체를 통해 여과 된 활석 분말 | 50 μm 와이어 직경 및 75 μm 공칭 갭 |
먼지 양 | 챔버 부피의 m³ 당 2 kg | 활석은 허용 된 사이클 제한을 초과하여 재사용해서는 안됩니다. |
IPX7 침수 시험 | 임시 물 침수 | 필요한 수심 아래 30 분 |
IPX7 깊이 | 작은 인클로저의 경우 수면 아래 1,000mm 또는 큰 인클로저의 경우 가장 높은 지점보다 150mm | 필요할 때 정상적인 서비스 위치에 있는 제품 |
방진 테스트 장비의 경우 IEC 60529 관련 테스트 연습은 일반적으로 50 μm 와이어 직경과 75 μm 간격의 사각형 메쉬 체를 통과 할 수있는 활석 분말을 사용합니다. 챔버 부피의 입방 미터 당 2 kg 의 활석.
IP67 테스트를 실행하기 전에 샘플은 실제 생산 구성과 일치해야합니다. 누락 된 나사, 임시 접착제, 느슨한 커넥터 또는 비 최종 개스킷은 결과를 오도 할 수 있습니다. 수작업으로 적용된 실란트로 통과하는 실험실 샘플은 자동화 된 조립 후에도 여전히 실패 할 수 있습니다.
준비에는 다음 기록이 포함되어야합니다.
· 제품 드로잉 버전
· 물자 물자 및 경도
· 나사 토크 값
· 케이블 글 랜드 타입
· 커넥터 캡 상태
· 시험 방향
· 파워 온 또는 파워 오프 상태
· 초기 외관 및 기능
방진 전자 테스트는 제어 된 활석 순환을 사용하여 인클로저에 도전합니다. 목표는 짝짓기 표면, 케이블 항목, 통풍구 및 이동식 부품 주변의 밀봉 약점을 드러내는 것입니다.
시험중인 장치는 먼지 챔버 내부에 배치됩니다. 인클로저가 정상 작동 중에 압력 변화를 갖는 경우, 압력 차이를 생성하기 위해 진공 연결이 사용될 수 있다. 이는 냉각 또는 열 순환 중에 내부 공기 압력이 떨어질 수 있는 제품에 대해 일반적이다.
샘플은 현장에서 사용될 때 위치되어야 한다. 벽걸이 형 컨트롤러의 경우 케이블 진입 방향을 무시해서는 안됩니다. 휴대용 장치의 경우 버튼과 포트 위치는 현실적인 먼지 노출에 직면해야합니다.
시험 동안, 미세한 활석 분말이 챔버 내부에 매달린 채로 유지된다. 챔버의 데드 존이 고르지 않은 노출을 유발할 수 있기 때문에 안정적인 공기 흐름이 중요합니다. 잘 설계된 방진 테스트 장비 설정은 실험실 공간을 보호하기 위해 누출을 제어하면서 먼지가 샘플 주위로 이동하는 것을 유지합니다.
노출 사이클 후 샘플을 제거하고 조심스럽게 엽니 다. 검사는 씰, 내부 PCB 영역, 커넥터 공동, 디스플레이 가장자리 및 압력 균형 멤브레인 주변의 먼지 자국에 중점을 둡니다. IP6X 의 경우 보호 지역 내부의 눈에 보이는 먼지는 심각한 경고 신호입니다.
IPX7 방수 전자 테스트는 임시 몰입을 기반으로합니다. 테스트는 모양이 간단하지만 작은 취급 세부 사항이 결과를 변경할 수 있습니다.
 |  |
시험 지역 | 풋스탠드 |
 |  |
제어판 | 안전 잠금 |
침지 탱크는 필요한 테스트 조건에 충분한 깊이를 제공해야합니다. 테스트 계획이 다른 방향을 정의하지 않는 한 제품을 서비스 위치에 배치해야합니다. 캡, 플러그 및 케이블 땀샘과 같은 액세서리는 실제로 사용되므로 설치해야합니다.
표준 IPX7 노출 시간은 30 분입니다. 이 기간 동안, 인클로저는 모든 침지 표면으로부터의 수압에 직면한다. 약한 개스킷은 처음 몇 분 동안 누출되지 않을 수 있지만 나사 또는 커넥터 주변의 모세관 경로가 점차 열릴 수 있습니다.
침지 후, 외부 표면은 열기 전에 건조되어야합니다. 검사는 무해한 외부 물을 실제 내부 침입과 분리해야합니다. 기능 검사에는 파워 온 테스트, 디스플레이 응답, 절연 검사, 통신 신호, 충전 기능 및 센서 판독 안정성이 포함될 수 있습니다.
신뢰할 수있는 테스트 장비는 제품 자격의 불확실성을 줄이는 데 도움이됩니다. LIB IP67 테스트 장비는 전자 인클로저, 실외 장치, 자동차 부품, 조명 제품 및 산업 장비로 작업하는 제조업체를위한 방진 및 방수 테스트 요구를 결합합니다. IP67 솔루션은 IEC 60529 관련 테스트 요구에 따라 IP6X 먼지 유입 검증 및 IPX7 임시 물 침수를 포함합니다.
LIB의 IP67 테스트 설정에는 IP6X 먼지 테스트 장비와 IPX7 물 침수 장비가 포함됩니다. 이 구조를 통해 제조업체는 IP67 을 단일 거친 노출로 처리하는 대신 별도의 제어 테스트로 먼지 밀착 및 물 침수 검사를 실행할 수 있습니다.
먼지 테스트 장비는 제어 된 먼지 순환, 밀폐 된 챔버 구조, 프로그래밍 가능한 작동 및 다양한 전자 인클로저 크기에 적합한 챔버 볼륨을 지원합니다. 나열된 먼지 관련 매개 변수에는 50 μm 와이어 직경, 75 μm 공칭 갭, 저습 테스트 조건 및 조정 가능한 테스트 시간 설정이 포함됩니다.

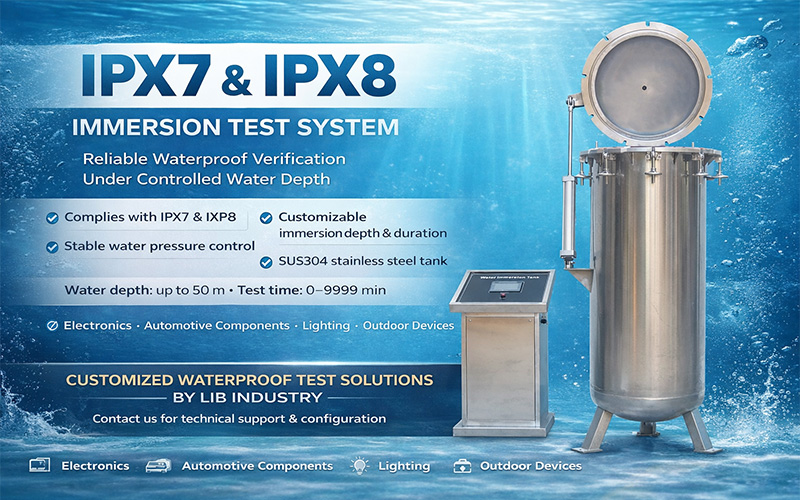

물 침수 장비는 통제 된 수심 및 압력 시뮬레이션을 위해 제작되었습니다. LIB의 상장 침수 시스템에는 원통형 탱크 구조, 공압 뚜껑, 자동 급수 및 수심 50 m 에 해당하는 압력 기능이 포함되어있어 IPX7 및 필요한 경우 확장 검증 작업을 지원합니다.
시안 LIB 환경 시뮬레이션 산업2009 년부터 온도 및 기후 챔버, 부식 챔버, 먼지 및 물 IP 챔버, 풍화 챔버 및 특수 테스트 챔버를 포함하는 제품으로 환경 테스트 챔버에서 작업 해 왔습니다. 이 회사는 또한 글로벌 고객에게 디자인, 제조, 판매, 서비스, 설치, 교육 및 애프터 지원을 제공합니다.
인클로저 테스트는 거의 혼자가 아니기 때문에 전자 제품 제조업체는 이익을 얻습니다. IP67 을 통과하는 장치는 여전히 열 순환, 습도, 소금 안개, UV 또는 진동 테스트가 필요할 수 있습니다. LIB의 전체 범위는 팀이 IP67 인클로저 테스트에 대한 완전한 신뢰성 계획을 만드는 데 도움이됩니다.
실제 검정에서 IP67 은 제품 신뢰성의 한 부분 일뿐입니다. 대부분의 전자 장치는 먼지와 내수성을 넘어 여러 환경 조건에 대한 테스트가 필요합니다.
이러한 요구를 충족시키기 위해LIB 산업제공맞춤형 전체 IP 테스트 실험실 솔루션, 포함:
IP5X / IP6X 먼지 테스트 시스템
IPX1-IPX9K 물 유입 테스트 시스템
R & D 및 생산을위한 통합 IP 테스트 랩 레이아웃
결합 된 온도, 습도, 먼지 및 물 테스트 시스템
비표준 제품을위한 맞춤형 챔버 디자인
이 통합 된 접근 방식은 제조업체가완전한 진입 보호 검증 시스템, 테스트 효율성을 개선하고 다른 환경 테스트 단계 사이의 간격을 줄입니다.
