자동차 ECU는 단순히 부품이 너무 뜨거워지거나 차가워져서 고장나는 경우는 드뭅니다. 더 큰 어려움은 반복적인 온도 변화입니다. 저온 시동, 엔진룸 열기, 충전 사이클, 전력 스위칭, 환경 스윙 모두 ECU 내부의 서로 다른 재료들 사이에 지속적인 팽창과 수축을 일으킵니다.

솔더 접합부, PCB 라미네이트, 반도체 패키지, 커넥터, 하우징은 각각 열팽창 계수(CTE)가 다릅니다. 수천 사이클 후 축적된 기계적 응력은 솔더 피로, 간헐적 전기 결함, 통신 오류 또는 완전한 고장으로 이어질 수 있습니다.

AJESD22-A104 온도 사이클 챔버이 응력을 제어된 조건에서 재현하여 제조사가 차량 검증 및 양산 전에 신뢰성 위험을 발견하도록 돕습니다. 이를 위해서는 정확한 온도 제어, 안정적인 사이클 성능, 충분한 열부하 용량, 그리고 시험 중 전원이 공급된 ECU를 모니터링할 수 있는 능력이 필요합니다.

어떤 챔버 구성이 귀하의 ECU 프로그램에 적합한지 모르시겠습니까?LIB 테스트 엔지니어와 상담하세요— 귀하의 인증 계획에 맞게 온도 범위, 열부하, 케이블 인터페이스를 무료로 맞춰드리겠습니다.

JESD22-A104 온도 사이클 챔버란 무엇인가요?

JESD22-A104 온도 사이클 챔버는 반복적인 고온 및 저온 노출 하에서 전자 부품과 어셈블리를 평가하도록 설계된 환경 시험 챔버입니다.

JEDEC가 개발한 JESD22-A104 표준은 반도체 디바이스, 패키지 및 솔더 접합부의 온도 사이클 시험에 중점을 둡니다. 자동차 애플리케이션에서는 다음과 같은 분야에 널리 사용됩니다:

자동차 ECU
PCB 어셈블리
전자 제어 모듈
반도체 패키지
솔더 접합부 신뢰성 평가

단순한 온도 저장 시험과 달리, 온도 사이클링은 정의된 극한 사이에서 온도를 반복적으로 변화시켜 기계적 응력을 생성합니다. 이는 정상적인 기능 시험에서 나타나지 않을 수 있는 숨겨진 약점을 드러냅니다.

예를 들어, ECU가 상온 검사에서는 통과할 수 있지만, 반복적인 열 사이클링에 노출되면 간헐적인 CAN 통신 실패를 일으킬 수 있습니다. JESD22-A104 시험은 이러한 조건을 재현하고 온도 관련 응력과 고장을 연결하는 데 도움이 됩니다.

자동차 ECU에 온도 사이클 시험이 필요한 이유

현대 자동차 전자장치는 다음과 같은 서로 다른 열팽창 특성을 가진 여러 재료를 결합합니다:

구리 회로
FR-4 PCB 재료
실리콘 반도체 패키지
솔더 합금
알루미늄 하우징
폴리머 씰 및 접착제

온도가 반복적으로 변하면 이러한 재료들은 서로 다른 속도로 팽창하고 수축합니다. 그 결과 발생하는 기계적 응력은 솔더 접합부, BGA 모서리, 커넥터 핀, 부품 실장 지점과 같은 취약한 영역에 집중됩니다.

예를 들어, 엔진 근처에 설치된 ECU는 다음과 같은 현상을 겪을 수 있습니다:

겨울철 저온 시동
엔진 근처에서의 고온 작동
차량 운행 중 급격한 온도 변화
전력 전자기기에서 발생하는 열

전기 자동차는 추가적인 열 문제를 만듭니다. 배터리 컨트롤러, 모터 컨트롤러, 전력 관리 시스템은 스위칭 손실, 충전 사이클, 냉각 시스템 변화로 인해 발생하는 열을 경험합니다.

온도 사이클 시험은 다음을 감지하는 데 도움이 됩니다:

솔더 접합부 피로
BGA 균열
PCB 박리
커넥터 접촉 저항 증가
반도체 패키지 손상
하우징 및 씰링 변형

많은 ECU 고장은 영구적이기보다 간헐적입니다. 균열은 저온 또는 고온에서만 열려 짧은 통신 중단, ECU 재시작, 진단 고장 코드를 유발할 수 있습니다. 열 사이클 시험은 이러한 고장을 반복 가능하고 측정 가능하게 만듭니다.

JESD22-A104 온도 사이클 시험 요구 사항

JESD22-A104는 기체 환경에서 반복적인 온도 전이를 통해 전자 부품을 평가합니다. 시험 프로파일은 몇 가지 중요한 매개변수로 결정됩니다:

저온(Tmin)
고온(Tmax)
유지 시간
온도 램프 속도
사이클 수
샘플 온도(챔버 공기 온도가 아님)

실제제품온도는 챔버 공기 온도보다 더 중요합니다. 올바르게 설계된 시험은 챔버 센서뿐만 아니라 샘플 자체에 부착된 열전대를 사용한 검증이 필요합니다.

일반적인 JESD22-A104.01 온도 조건:

조건	저온	고온
A	-55°C	+85°C
B	-55°C	+125°C
C	-65°C	+150°C
G	-40°C	+125°C
H	-55°C	+150°C
M	-40°C	+150°C

솔더 접합부 신뢰성 시험을 위해 일반적인 관행은 다음과 같습니다:

제어된 램프 속도, 일반적으로 15°C/min 이하 (10~14°C/min 선호)
유지 모드 1~4, 각 극한에서 최소 체류 시간 1/5/10/15분 필요
솔더 작업의 경우 1~2 사이클/시간, 사이클 시간이 30분 미만인 것은 일반적으로 피함
챔버 공기뿐만 아니라 정확한 샘플 온도 모니터링
듀얼 챔버 로드 전송이 1분 이내에 완료

선택한 조건은 실제 자동차 애플리케이션과 관련 인증 문서(JESD22-A104, AEC-Q100/Q200, ISO 16750-4 또는 OEM 자체 LV 124 기반 사양)와 일치해야 합니다. 더 가혹한 프로파일이 항상 더 나은 시험을 의미하지는 않습니다 — 과도한 응력은 실제 차량에서 발생하지 않을 고장을 만들어내어, 문제가 아닌 것을 쫓느라 시간을 낭비할 수 있습니다.

자동차 ECU 열 사이클 시험 수행 방법

신뢰할 수 있는 ECU 열 사이클 시험은 제품 애플리케이션, 설치 환경, 예상 고장 메커니즘을 중심으로 설계해야 합니다. 일반적인 온도 프로파일은 실제 차량 조건을 정확하게 표현하지 못할 수 있습니다.

1단계 — 온도 사이클 프로파일 정의

시험 전에 엔지니어는 다음을 결정해야 합니다:

최소 및 최대 온도
사이클 수
온도 램프 속도
유지 시간
전원 공급 또는 비공급 시험 조건
전기적 모니터링 요구 사항

자동차 ECU 인증을 위해 -40°C에서 +125°C와 같은 프로파일이 일반적으로 사용되지만, 올바른 조건은 차량 위치, 부품 유형, OEM 요구 사항에 따라 다릅니다. 파워트레인 ECU, 배터리 관리 시스템, 실내 전자 모듈은 작동 환경이 다르기 때문에 각각 다른 조건이 필요할 수 있습니다.

2단계 — ECU 샘플 및 온도 센서 설치

ECU는 샘플 주변에 충분한 공기 흐름을 허용하는 고정구와 함께 설치해야 합니다. 온도 센서는 다음과 같은 중요한 위치에 배치해야 합니다:

프로세서 패키지
전력 부품
PCB 중앙 영역
커넥터 섹션

빈 챔버에서 측정한 온도 프로파일은 실제 로드된 ECU 시험 조건을 나타내지 않습니다 — 항상 실제 고정구, 케이블 및 샘플 질량이 설치된 상태로 검증하십시오.

3단계 — 시험 중 전기적 성능 모니터링

많은 자동차 ECU 시험은 열 사이클링 중에 전원이 공급된 상태에서 작동해야 합니다. 일반적인 모니터링은 다음과 같습니다:

공급 전류
CAN / LIN / 이더넷 통신
출력 신호
리셋 이벤트
저항 변화

적합한 챔버는 챔버 밀봉 성능을 저하시키지 않고 외부 모니터링 장비를 연결할 수 있는 씰링된 케이블 액세스 포트를 제공해야 합니다. 챔버 공기 온도와 제품 온도를 별도로 기록하십시오 — 로드된 ECU는 공기 온도 판독값보다 몇 분 정도 지연될 수 있습니다.

4단계 — 사이클 후 고장 분석

시험 완료 후 엔지니어는 ECU가 기능적 및 구조적 요구 사항을 충족하는지 평가합니다. 고장 분석에는 다음이 포함될 수 있습니다:

육안 검사
X-ray 검사
단면 / 염색 후 박리 분석
전기적 성능 비교
솔더 접합부 검사

최종 보고서에는 시험 프로파일, 샘플 온도 데이터, 사이클 수, 전기적 모니터링 결과 및 고장 조건이 포함되어야 합니다. 이것이 바로 온도 사이클링을 단순한 환경 노출에서 방어 가능한 신뢰성 평가로 전환하는 것입니다.

ECU 시험을 위한 온도 사이클 챔버 선택 방법

JESD22-A104 챔버 선택은 데이터시트에서 온도 범위를 확인하는 것 이상이 필요합니다. 챔버는 ECU 크기, 전력 소비, 시험 프로파일 및 모니터링 요구 사항과 일치해야 합니다.

온도 범위 및 사이클링 성능— 자동차 전자장치는 일반적으로 -40°C ~ +125°C, -40°C ~ +150°C, 또는 극한 환경의 경우 최대 -70°C까지 요구합니다. 챔버는 표준에 명시된 전이 속도를 제어하면서 두 극한을 안정적으로 유지해야 합니다.

전원 공급 ECU 시험을 위한 열부하 용량— 전원이 공급된 ECU는 챔버 내부에 추가 열을 발생시킵니다. 동시에 시험하는 ECU의 수, ECU 작동 전력, 고정구 열 흡수, 케이블/모니터링 장비를 고려하십시오. 열부하 용량이 부족한 챔버는 공기 온도 설정점에 도달할 수 있지만, 여전히샘플를 필요한 온도로 가져오지 못할 수 있습니다.

챔버 크기 및 공기 흐름 설계— 작업 공간에는 ECU 샘플, 고정구, 센서 및 케이블 연결을 위한 공간이 필요합니다. 용량보다 샘플 주변의 고른 공기 흐름이 더 중요합니다.

전기 피드스루 및 데이터 모니터링— 적합한 챔버는 엔지니어가 수천 사이클 동안 ECU 동작을 지속적으로 모니터링할 수 있도록 CAN, LIN, 이더넷, 열전대 및 저항 측정 피드스루를 지원해야 합니다.

여전히 공급업체 간 챔버 사양을 비교하고 계십니까?ECU 치수, 소비 전력, 목표 표준을 보내주시면그러면 저희가 구성(안)을 추천해 드리겠습니다 — 의무 없음.

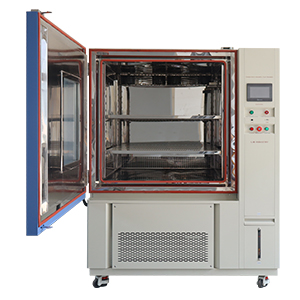

LIB JESD22-A104 온도 사이클 챔버 (자동차 전자장치용)

Xi'an LIB Environmental Simulation Industry는 2009년부터 환경 시험 챔버를 설계 및 제조해 왔으며, 자동차 전자, 반도체, PCB 신뢰성 연구소에 장비가 배치되어 있습니다. ECU 시험용 LIB 챔버는 온도 범위, 챔버 크기, 열부하, 케이블 액세스 및 모니터링 시스템에 대해 구성 가능하며 다음을 지원합니다:

JESD22-A104 온도 사이클 시험
자동차 ECU 신뢰성 검증
전자 부품 인증
PCB 열 응력 시험
환경 내구성 평가

주요 사양:

매개변수	사양
온도 범위	-20°C ~ +150°C / -40°C ~ +150°C / -70°C ~ +150°C
가열 및 냉각 속도	표준 10°C/min; 15°C/min 구성 가능
온도 변동	±0.5°C
온도 편차	±2.0°C
작업 공간 용량	100 L – 1,000 L
정격 열부하	1,000 W
컨트롤러	프로그래머블 터치스크린
통신	이더넷 / USB
내부 재질	SUS304 스테인리스 스틸
냉동	기계식 압축 시스템
최대 소음	65 dBA


견고한 작업실	케이블 홀	Rom

장기 신뢰성 프로그램용으로 설계됨

자동차 신뢰성 시험은 종종 지속적인 작동을 통해 수백 또는 수천 사이클 동안 진행됩니다. LIB 챔버는 프로그래밍 가능한 프로파일, 자동 사이클 작동, 데이터 기록, 강제 공기 순환 및 맞춤형 시험 고정구를 통해 안정적인 장기 사이클링을 위해 제작되었습니다. 전원이 공급된 ECU 시험의 경우, 씰링된 케이블 포트를 통해 챔버 성능을 저하시키지 않고 외부 모니터링 시스템에 연결할 수 있습니다.

자동차 시험을 위한 맞춤형 솔루션

다양한 자동차 부품에는 서로 다른 시험 설정이 필요합니다. LIB는 ECU 치수, 샘플 수량, 발열, 케이블 인터페이스, 고정구 설계 및 특수 온도 프로파일에 따라 챔버를 맞춤화하므로, 고정된 기성품 상자에 시험 계획을 맞출 필요가 없습니다.

맞춤형 견적 요청 → ECU 유형, 목표 표준 (JESD22-A104 / AEC-Q100 / ISO 16750-4 / LV 124) 및 샘플 수량을 알려주시면, 당사 엔지니어가 영업일 기준 1일 이내에 챔버 구성을 제안합니다.

자주 묻는 질문

JESD22-A104 온도 사이클 챔버는 무엇에 사용됩니까?부품, PCB 어셈블리, 솔더 접합부 및 자동차 전자 시스템을 반복적인 고온 및 저온 변화 하에서 평가하여 차량 검증 전에 열 피로 고장을 식별하는 데 사용됩니다.

온도 사이클링은 열 충격 시험과 어떻게 다릅니까?온도 사이클링은 전이 속도와 체류 시간을 제어하여 반복적인 환경 변화를 시뮬레이션합니다. 열 충격은 구역 간 훨씬 더 빠른 전환을 사용하여 더 강한 열 구배와 다른 고장 메커니즘을 생성합니다.

ECU 시험은 전원이 공급된 상태에서 수행할 수 있습니까?예. 전원이 공급된 ECU 열 사이클링은 챔버에 씰링된 케이블 액세스와 적절한 안전 제어 장치가 있으면 CAN, LIN, 이더넷 통신, 전류 소비, 출력 및 리셋 이벤트를 모니터링할 수 있습니다.

올바른 온도 사이클 챔버를 어떻게 선택합니까?ECU 크기, 샘플 수량, 발열, 필요한 온도 범위, 사이클 수, 전기적 모니터링 요구 사항 및 적용 표준을 고려하십시오.

LIB는 온도 사이클 챔버에 어떤 보증을 제공합니까?자동차 ECU 시험을 위한 JESD22-A104 구성을 포함한 모든 LIB 챔버에는 냉동 시스템, 컨트롤러 및 핵심 부품을 포함하는 표준 36개월(3년) 보증이 제공됩니다. 이는 많은 경쟁업체에서 일반적인 12개월 보증을 훨씬 뛰어넘으며, SUS304 시험 공간과 기계식 압축 시스템의 내구성에 대한 자신감을 반영합니다.

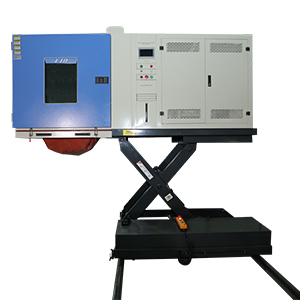

LIB는 온도 사이클 챔버만 만듭니까?아니요. JESD22-A104 온도 사이클 챔버 외에도 LIB는 온습도 챔버, 열 충격 챔버, 진동 시험 시스템, 고도/저압 챔버, 염수 분무/부식 시험 챔버 등 환경 시험 장비의 전체 범위를 제조하여, 자동차 전자 제조업체가 단일 공급업체로부터 완전한 신뢰성 시험 연구실을 구축할 수 있도록 합니다.
