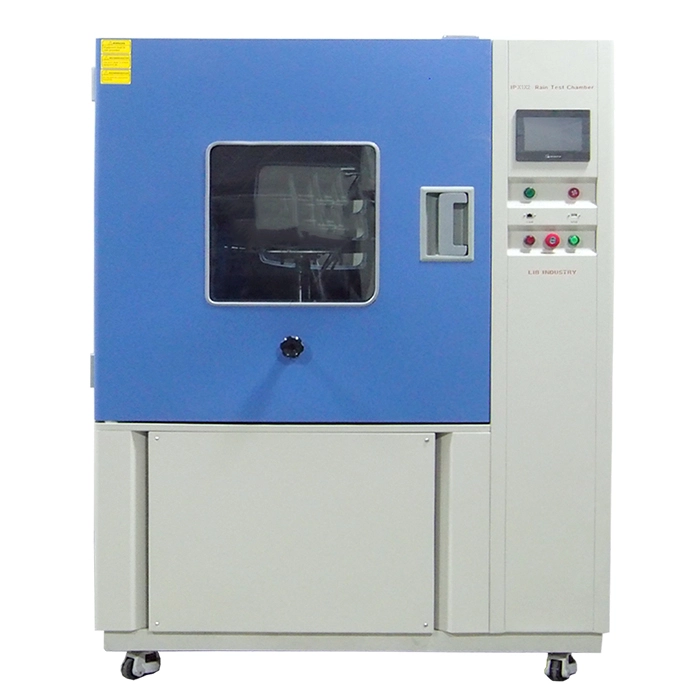

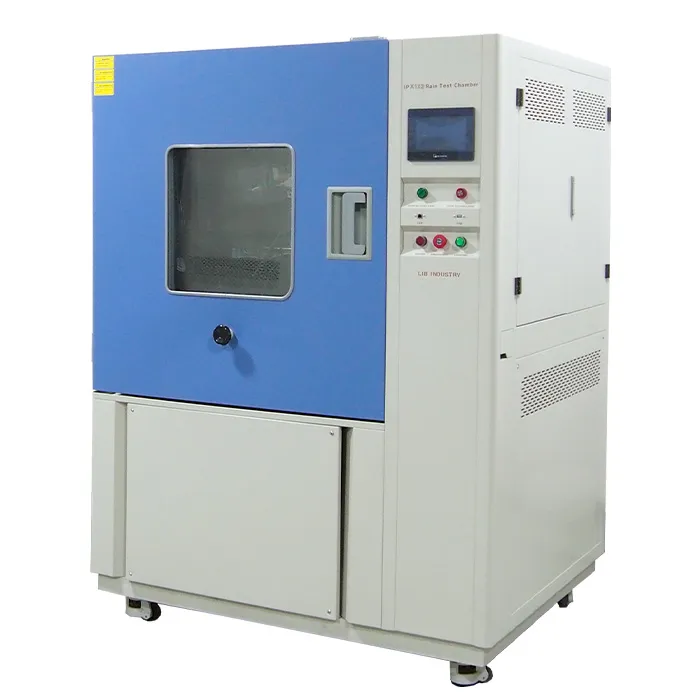

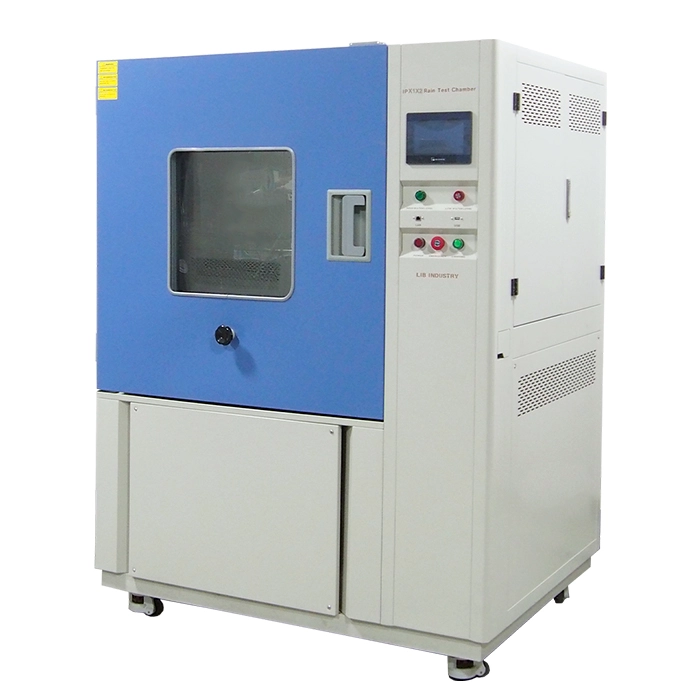

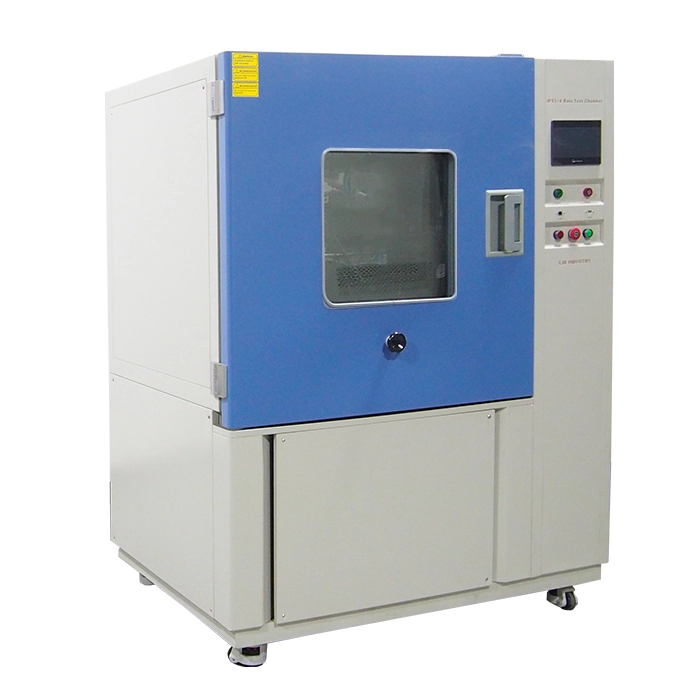

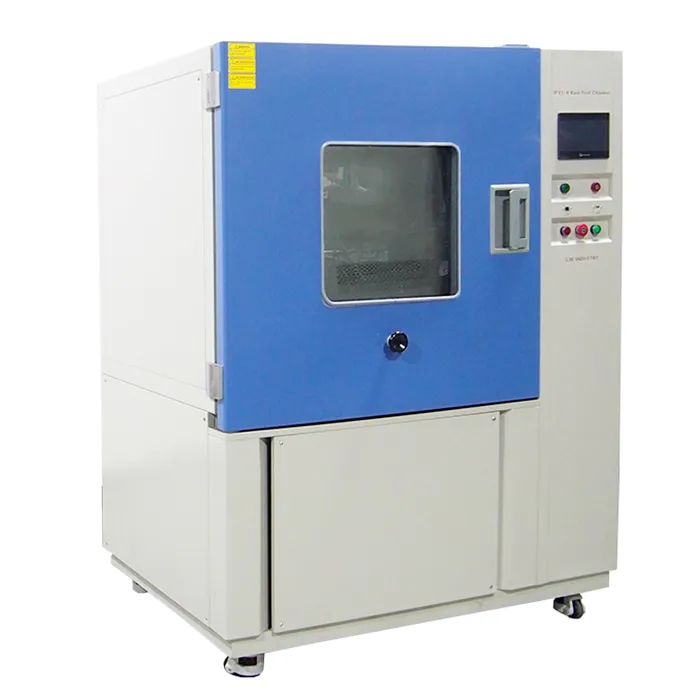

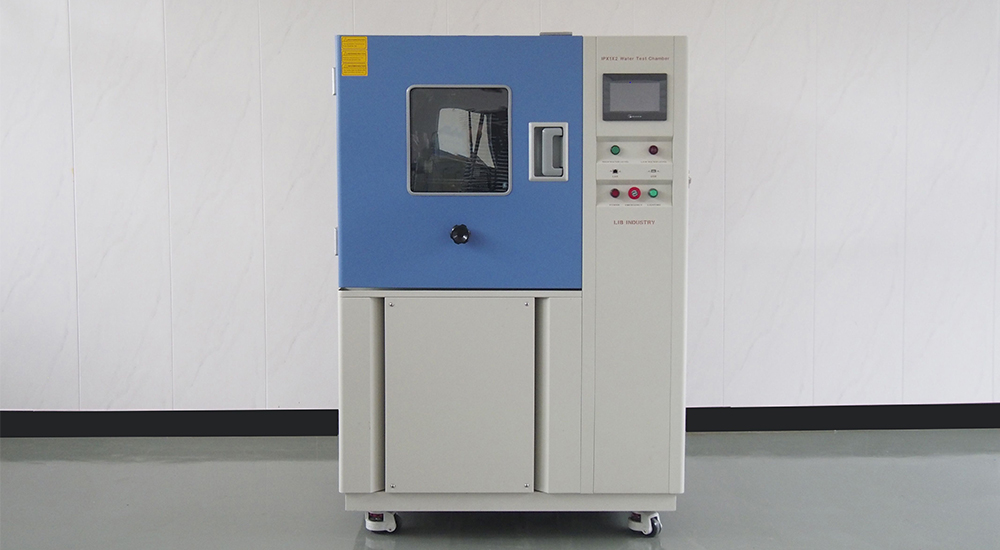

IPX1 IPX2 물 드립 테스트 장치

IPX1 IPX2 물방울 테스트 장치는 자연 환경에서 떨어지는 것을 시뮬레이션하여 다른 떨어지는 조건에서 제품의 내수성을 평가합니다. IPX1: 수직 떨어지는 것을 시뮬레이션합니다. IPX2: 15 ° 기울기에서 떨어지는 것을 시뮬레이션합니다.

LIB IPX1 IPX2 물 드립 테스트 장치는 작업실의 크기에 따라 사용자 정의 할 수 있습니다. 동일한 산업 보증 기간, 전체 판매 후 정책, LIB를 참조하십시오.

모델: R12-800C,R12-1200C

표준: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX1, IPX2

IPX1 IPX2 물 드립 테스트 장치의 특징 및 장점

1. 1mm/min ± 0.5mm/min의 드립 속도와 10 분의 테스트 지속 시간으로 IPX1 수직 드립을 정확하게 시뮬레이션합니다. 그리고 3mm/min ± 0.5mm/min의 드립 속도로 IPX2 틸트 15 ° 드립 시나리오, 테스트는 2.5 분 동안 4 개의 고정 틸트 위치 각각에서 수행되어야합니다.

2. 자동 흡입 및 물 순환 시스템을 갖춘 물 순환 시스템은 최대 0.03mm 직경의 불순물을 걸러 낼 수 있습니다.

3. 물방울 물 탱크, 작업실, 턴테이블 등과 같은 주요 구성 요소는 부식 방지 SUS 304 스테인레스 스틸로 만들어집니다.

4. 작업자와 장비의 안전을 보장하기 위해 누설 보호, 낮은 수위 경보 및 기타 안전 장치를 갖추고 있습니다.

IPX1 IPX2 물 드립 테스트 장치의 사양

모델

R-800C

R-1200C

내부 차원 (mm)

900*950*950

1300*1350*1370

전반적인 차원 (mm)

1180*1420*1920

1540*1820*2200

유용한 볼륨 (L)

810

2400

드립 트레이 크기

600*600

1000*1000

스프레이 구멍 직경

Φ0.4mm

투르Ntable 회전 속도

1r/min (조정가능한 속도)

수압 제어

유량계

컨트롤러

프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결

급수 시스템

물 탱크, 부스터 펌프, 자동적인 물 공급, 물 정화 시스템

안전 장치

과열 보호; 과전류 보호;

물 부족 보호; 지구 누설 보호; 단계 서열 보호

외부 재료

보호 코팅 강판

인테리어 소재

SUS304 스테인리스

관찰 창

와이퍼가있는 이중 층 절연 유리

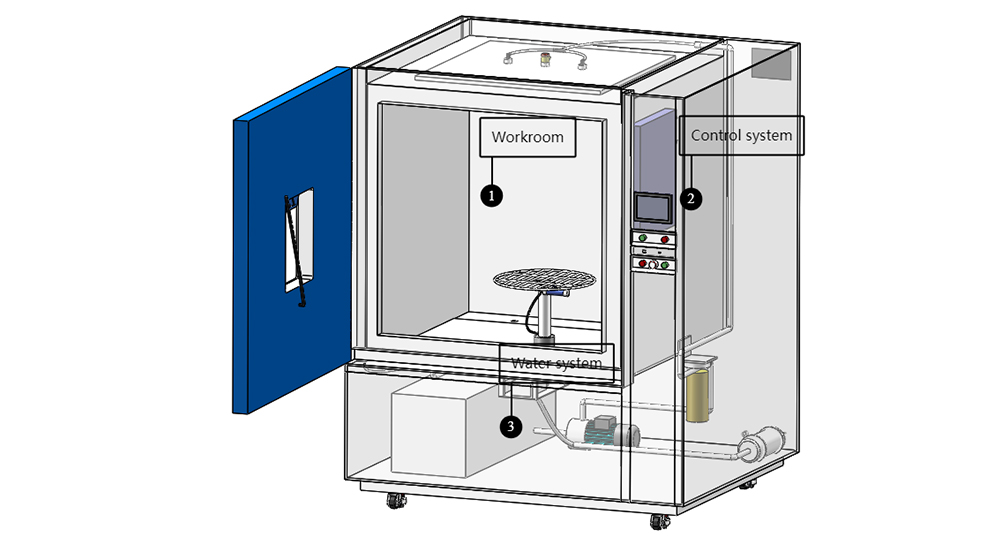

IPX1 IPX2 물 드립 테스트 장치의 구성

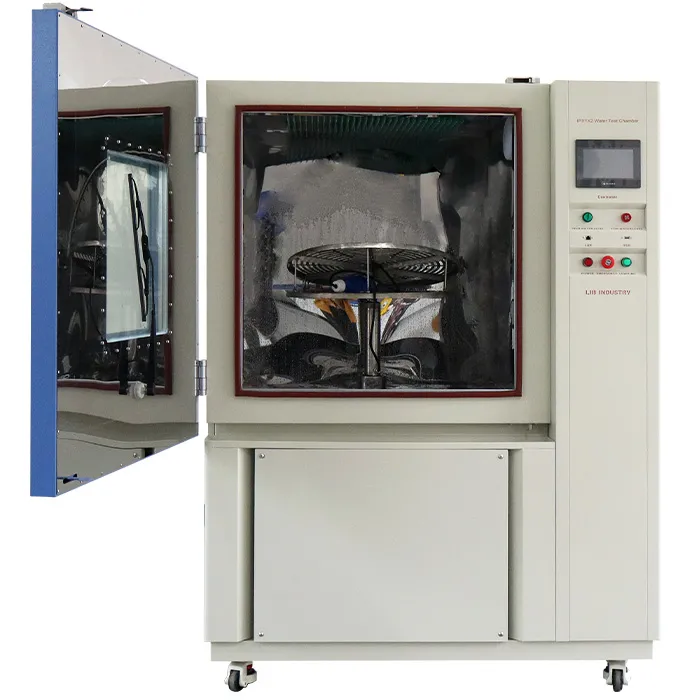

1. 작업실

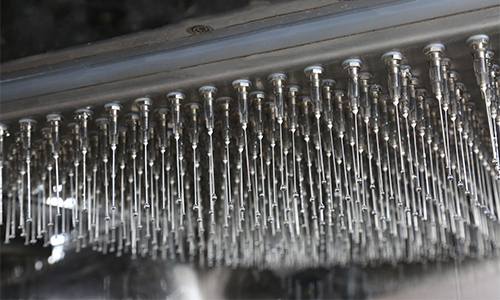

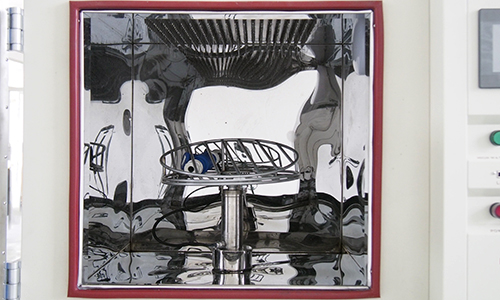

  • 드립 트레이는 작업실 상단에 위치하고 시험수는 내부에 저장되며 드립 바늘은 바닥에 고르게 분포되어 있습니다. 구멍은 0.4 mm이고 구멍 간격은 20mm 입니다.

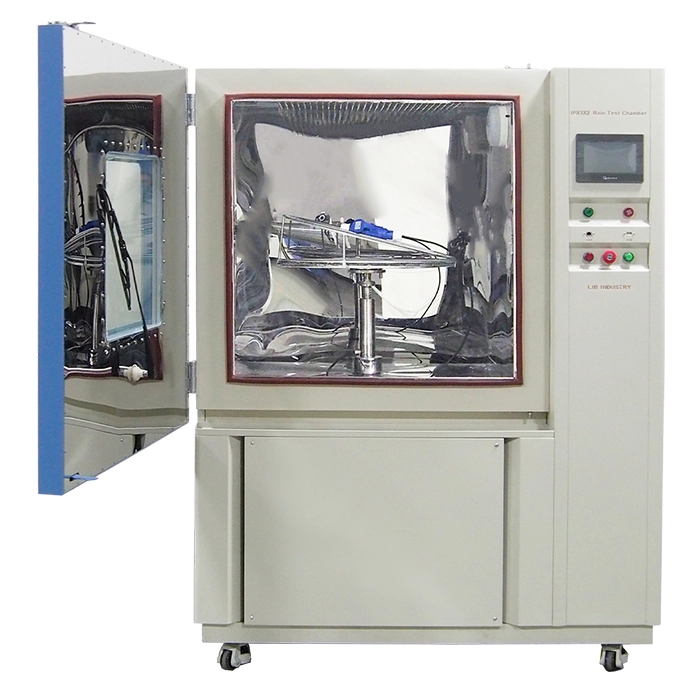

  • 샘플 턴테이블 높이는 조정 가능합니다. IPX1 테스트를 수행 할 때 턴테이블은 수평 위치에 있습니다. IPX2 테스트 중에 턴테이블은 수직 방향으로 양쪽으로 15 ° 기울어 져야합니다.

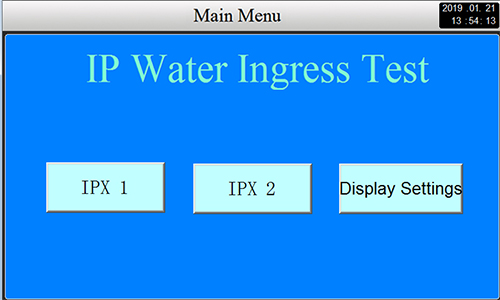

2.제어 시스템터치 스크린이있는 PLC 프로그래머블 컨트롤러는 드립 속도, 테스트 시간, 턴테이블 속도, 테스트 프로세스의 실시간 모니터링을 설정할 수 있습니다.ipx1_ipx2_water_drip_test_apparatus6.jpg

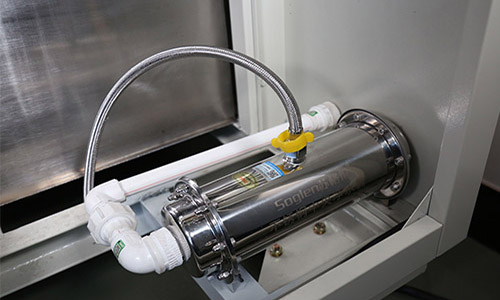

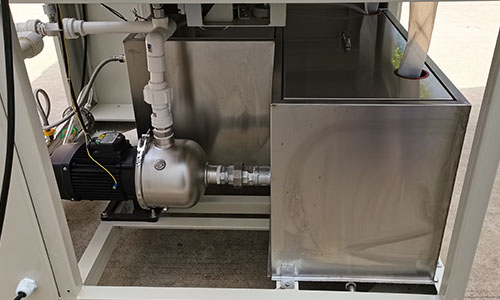

3. 물 공급 및 순환 시스템:
  • 물 탱크, 펌프 및 필터를 포함합니다.

  • 물 탱크는 물을 저장하고 펌프는 물을 드롭 트레이에 펌핑하여 물의 재활용을 실현하고 필터는 드립 구멍의 막힘을 방지합니다.



LIB 팀은 오늘 당신에게 사양과 견적을 보낼 것입니다.
