ASTM D1149 오존 시험 챔버란 무엇이며, 정적 시험과 동적 시험 중 어떻게 선택할까요?

Aug 06 2026

Table of Content [Hide]

자동차 씰, 호스, 개스킷, 벨트, 케이블 재킷, 진동 절연체와 같은 고무 부품은 장기간 오존에 노출되면 균열이 생기고 성능이 저하될 수 있습니다. 이러한 고장은 처음에는 눈에 보이지 않지만, 작은 표면 균열이 결국 누출, 절연 파손 또는 기계적 손상으로 이어질 수 있습니다.

An ASTM D1149 오존 시험 챔버오존에 대한 고무 및 엘라스토머 재료의 내균열성을 평가하기 위한 제어된 환경을 제공하여, 엔지니어가 실제 적용 전에 제품이 오존 공격에 어떻게 반응하는지 확인할 수 있게 합니다. ASTM D1149는 두 가지 방법을 모두 다룹니다정적 및 동적 오존 시험— 정적 시험은 부품을 일정한 변형률 아래 유지하고, 동적 시험은 반복적으로 늘어나거나 구부러지거나 움직이는 고무를 더 잘 시뮬레이션합니다. 이 글에서는 시험 작동 방식, 두 방법의 차이점, 적합한 오존 시험 챔버 선택 방법에 대해 설명합니다.

ASTM D1149 오존 시험이란 무엇인가?

ASTM D1149는 햇빛과 비와 같은 변수를 제거하여 오존의 영향을 분리하면서, 제어된 온도 및 변형 조건에서 가황 고무 및 엘라스토머 재료의 오존 균열 저항성을 평가하기 위한 표준 시험 방법입니다.

오존은 반응성이 매우 높은 산소의 형태입니다. 불포화 고분자 결합을 포함한 고무와 접촉하면 분자 산화를 일으키고, 표면이 늘어날 때 이 약해진 부위가 인장 방향에 수직으로 균열이 발생하여 사용 수명을 단축시키고 안전 위험을 초래합니다.

고무 제품	잠재적 오존 고장
자동차 씰링 링	공기 또는 물 누출
고무 호스	표면 균열 및 파열
케이블 재킷	절연 손상
구동 벨트	기계적 강도 저하
진동 절연체	유연성 손실
산업용 개스킷	씰링 파손

오존 노화 시험 챔버를 통해 제조업체는 현장 고장 이후가 아닌 개발 및 품질 관리 과정에서 이러한 취약점을 발견할 수 있습니다.

ASTM D1149 오존 시험 챔버는 어떻게 작동합니까?

시험은 일반적으로 다섯 단계로 진행됩니다: 시편을 준비하고, 정의된 신장률로 늘리거나(또는 동적 고정구에 장착), 제어된 오존 농도와 온도에 노출시키고, 주기적으로 균열을 검사하며, 균열 성장을 기준으로 평가합니다. 노출 시간이 길다고 자동으로 저항성이 더 좋은 것은 아닙니다. 다른 컴파운드는 고분자 구조, 산화방지제, 충전제, 경화 시스템에 따라 다르게 반응합니다.

주요 ASTM D1149 시험 파라미터

파라미터	ASTM D1149 요구사항
오존 농도 범위	25–200 pphm
표준 오존 레벨	50 ± 5 pphm
온도	40 ± 1°C
동적 인장 변형률	최대 25 ± 3
%동적 주파수	0.5 Hz (30 사이클/분)
정적 직선형 시편 변형률	20% 신장률
정적 테이퍼형 시편 변형률	10%, 15%, 20% 구역
최소 챔버 부피	0.11 m³ (110 L)
가스 교환 속도	분당 챔버 부피의 ≥75
%시편 컨디셔닝	시험 온도에서 오존 없이 24시간

이러한 파라미터는 서로 다른 실험실 간의 결과 비교 가능성을 유지합니다. 관련 표준으로는ASTM D4575(챔버 내 오존 농도 측정)과ISO 1431-1(오존 균열 저항성)가 있으며, 둘 다 정적 및 동적 평가를 다루지만, 농도, 온도, 습도 요구 사항은 표준 간에 혼합해서는 안 됩니다.

정적 오존 시험: 원리 및 응용

정적 시험은 노출 내내 시편을 고정된 변형률로 유지합니다. 일반적으로 20% 신장률의 직선형 시편, 여러 변형 구역에 걸친 테이퍼형 시편, 또는 루프 시편을 사용합니다. 시편이 움직이지 않기 때문에 설정이 간단하고 반복 가능성이 높아, 재료 개발 중 고무 컴파운드를 비교하는 데 적합합니다.

주요 한계는 반복적인 움직임을 재현하지 못한다는 점입니다. 일정한 신장률에서는 견딜 수 있지만 실제 사용 중 반복 인장에서는 여전히 파손될 수 있습니다. 따라서 정적 시험은 움직임이 제한된 고정 씰링 부품, 고정식 개스킷 및 기타 고무 부품에 적합합니다.

동적 오존 시험: 실제 작동 조건 시뮬레이션

동적 시험은 오존 노출과 반복적인 기계적 변형을 결합합니다. 일반적으로 0.5 Hz에서 최대 25 ± 3% 변형률로, 지속적인 오존 노출과 제어된 온도에서 수행됩니다. 반복적인 변형으로 인해 새로운 고무 표면이 지속적으로 노출되므로 균열 성장이 가속화되어, 서스펜션 부츠, 구동 벨트, 움직이는 호스, 펌프 다이어프램과 같은 움직이는 부품에 대해 보다 현실적인 그림을 제공합니다.

정적 대 동적: 어떤 방법이 더 나은가?

어떤 방법도 보편적으로 더 낫다고 할 수 없습니다. 제품이 실제로 어떻게 작동하는지에 따라 다릅니다.

비교	정적 시험	동적 시험
주요 목적	일정한 변형률 하의 오존 저항성	반복 변형 하의 오존 저항성
시편 상태	고정 신장률	주기적 움직임
전형적인 변형률	10~20% 신장률	최대 25 ± 3
%움직임	None	0.5 Hz
적합한 제품	씰, 개스킷, 고정 부품	벨트, 호스, 부츠, 유연 부품
주요 장점	간단하고 반복 가능	실제 서비스 조건을 더 잘 시뮬레이션

예를 들어, 고정식 씰링 링 제조업체는 정적 시험에 집중할 수 있는 반면, 서스펜션 부츠를 개발하는 업체는 부품이 주행 중 지속적으로 구부러지기 때문에 동적 시험이 필요합니다. 중요한 부품의 경우 많은 실험실에서 완전한 평가를 위해 두 방법을 모두 실행합니다.

적합한 ASTM D1149 오존 시험 챔버 선택 방법

챔버 선택은 단순히 오존을 발생시킬 수 있는지 여부가 아닙니다. 몇 가지 요소가 가장 중요합니다:

오존 농도 제어.오존 농도가 변동하면 일관되지 않은 균열 결과가 발생할 수 있으므로, 좋은 챔버는 안정적인 발생, 실시간 모니터링, 자동 조정 기능이 필요합니다.

정적 및 동적 기능.두 모드를 모두 지원하는 챔버는 실험실에 더 큰 유연성을 제공하고 별도 장비의 필요성을 줄일 수 있습니다.

온도 제어.ASTM D1149는 40 ± 1°C를 요구합니다. 균일한 분포와 안정적인 공기 흐름이 필수적이며, 불균일하면 다른 시료가 다른 노화 조건을 경험할 수 있기 때문입니다.

안전 보호.오존은 강력한 산화 가스이므로, 신뢰할 수 있는 챔버에는 농도 모니터링, 자동 보호, 밀폐된 시험 영역, 배기 처리가 포함되어야 합니다.

LIB Industry ASTM D1149 오존 시험 챔버 솔루션

Xi'an LIB Environmental Simulation Industry는 재료 신뢰성 평가를 위한 환경 시뮬레이션 시험 장비를 제공하며, 오존 노화, 온습도, 부식 시험을 포함합니다. ASTM D1149 오존 시험 챔버는 안정적인 노출 조건, 정밀한 제어, 반복 가능한 결과가 필요한 실험실을 위해 설계되었습니다.

안정적인 오존 제어 시스템

오존 발생 및 모니터링 시스템은 노출 과정 전반에 걸쳐 일관된 시험 분위기를 유지합니다.

기능	LIB 사양
오존 농도 범위	25–200 pphm
제어 정확도	±10
%표준 오존 레벨	50 ± 5 pphm
모니터링 방법	실시간 오존 농도 모니터링
시험 모드	정적 및 동적 오존 시험

안정적인 오존 제어는 농도 변화로 인한 시험 변동을 줄이고 서로 다른 고무 재료 간의 비교 정확도를 향상시킵니다.

정적 및 동적 ASTM D1149 시험 지원

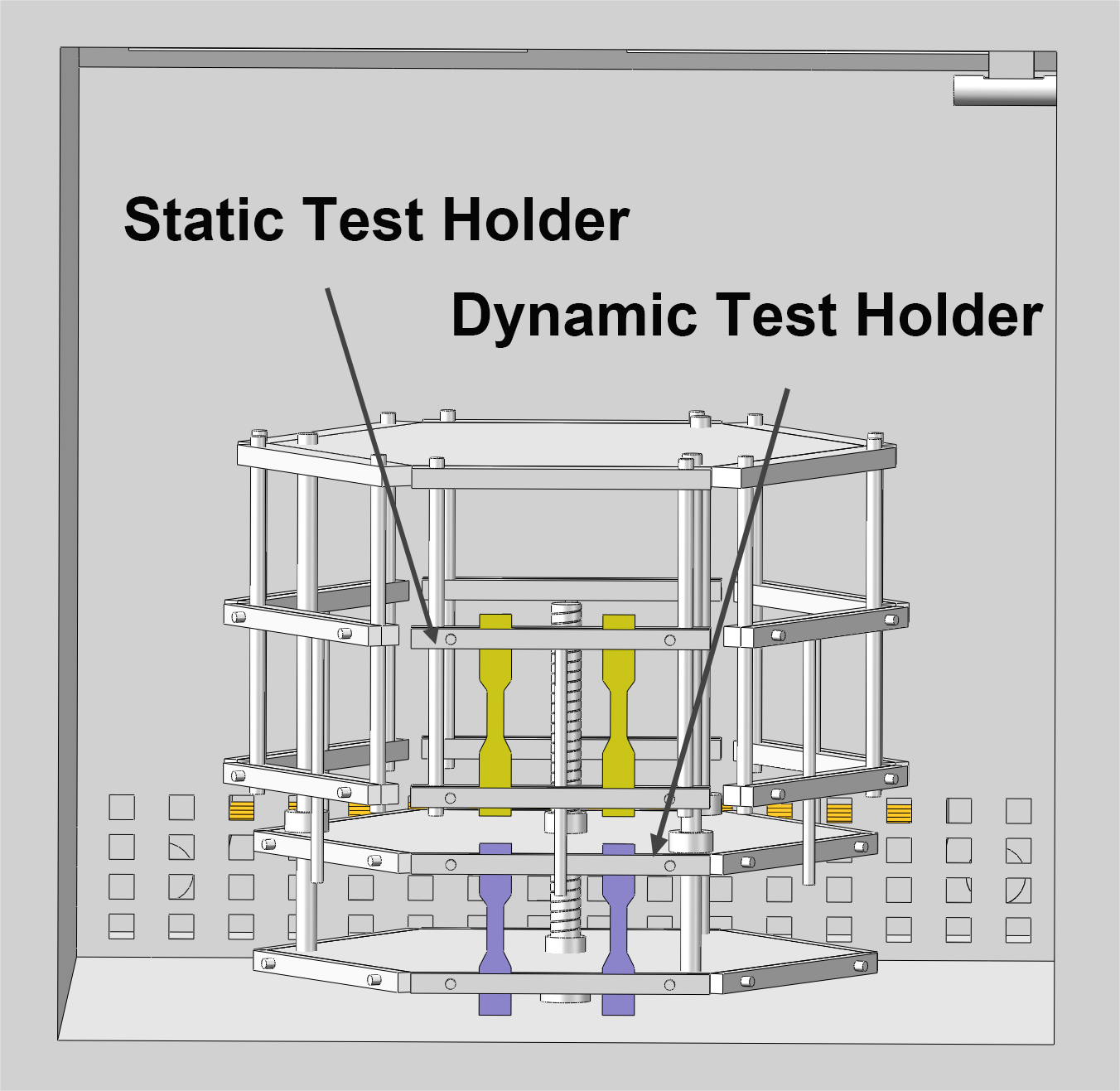

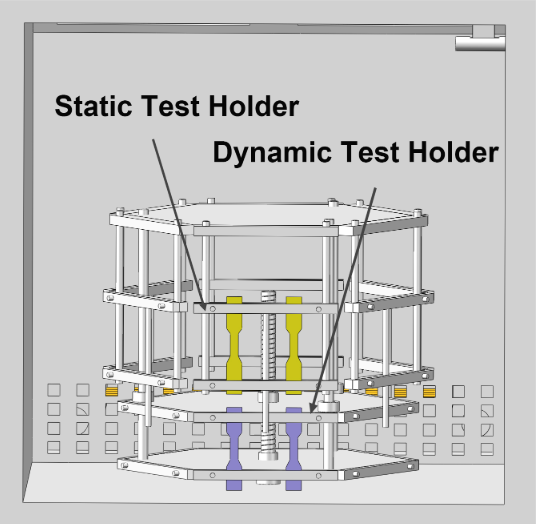

LIB 오존 챔버는 유연한 시편 고정구와 시험 모드를 통해 다양한 고무 시험 요구 사항을 지원합니다. 주요 기능은 다음과 같습니다:

정적 오존 균열 평가
동적 인장 오존 시험
조정 가능한 시편 변형 조건
다중 시편 시험 기능
장시간 연속 노출 시험

이를 통해 사용자는 고무 컴파운드에서 완제품 부품까지 다양한 제품을 평가할 수 있습니다.

지능형 제어 시스템 및 품질 보증

지능형 제어 시스템을 통해 작업자는 오존 농도, 온도, 시험 시간, 시험 상태를 설정하고 모니터링할 수 있어 수동 오류를 줄이고 반복 가능성을 향상시키며 장기 노화 프로그램 관리에 도움이 됩니다. 납품 전, 모든 챔버는 제어 성능, 온도 안정성, 오존 정확도, 기계 작동, 안전 기능을 검증하기 위해 종합적인 시험을 거쳐 장기 실험실 사용을 위한 안정적인 성능을 보장합니다.

글로벌 서비스 및 산업 응용

2012년에 설립된 LIB Industry는 ISO 9001 인증을 받았으며, 60개국 이상의 수출 경험, 3년 보증, 평생 유지보수 지원, 필요 시 설치 및 교육 지원을 제공합니다.

LIB 챔버는 자동차, 신에너지, 전자 제조 분야뿐만 아니라 새로운 고무 컴파운드를 개발하는 연구소에서도 널리 사용되어, 엔지니어가 제품이 시장에 출시되기 전에 잠재적인 고장 위험을 포착할 수 있도록 도와줍니다.

FAQ

ASTM D1149 오존 시험 챔버는 어떤 용도로 사용됩니까?

지정된 농도, 온도, 변형 조건에서 고무 및 엘라스토머 재료의 오존 균열 저항성을 평가합니다.

정적 오존 시험과 동적 오존 시험의 차이점은 무엇입니까?

정적 시험은 시편을 고정된 신장률로 유지하는 반면, 동적 시험은 반복적인 인장 주기를 적용하여 움직이는 부품에 더 적합합니다. 적절히 설계된 챔버는 다른 시편 고정구를 통해 두 가지를 모두 지원할 수 있습니다.

ASTM D1149는 어떤 오존 농도를 요구합니까?

일반적인 실험실 조건은 25–200 pphm 범위이며, 표준 평가에는 50 ± 5 pphm이 자주 사용됩니다.

최고의 오존 시험 챔버 공급업체를 어떻게 선택합니까?

ASTM D1149 준수 여부, 오존 정확도, 온도 제어, 정적/동적 기능, 신뢰성, 기술 지원을 살펴보십시오. 실제 엔지니어링 경험이 있는 공급업체가 더 적합한 솔루션을 제공하는 경향이 있습니다.

정적 및 동적 오존 시험은 경쟁적인 방법이 아닙니다. 정적 시험은 일정한 변형률 하의 저항성을 측정하고 동적 시험은 반복적인 기계적 응력을 추가하여 서로 다른 사용 조건을 평가합니다. 고무 씰, 호스, 벨트, 유연 부품을 다루는 실험실과 제조업체에게는 정확한 오존 제어, 안정적인 온도 성능, 유연한 시험 모드를 갖춘 ASTM D1149 오존 시험 챔버를 선택하는 것이 신뢰할 수 있는 결과를 위해 필수적입니다.

귀하의 응용 분야에 대한 ASTM D1149 오존 시험 챔버 사양, 기술 솔루션, 맞춤형 환경 시험 권장 사항을 받으려면 지금 LIB Industry에 문의하십시오.
