IndonesiaJIS D 0203 레인 스프레이 챔버는 주로 자동차 부품, 전자 제품, 실외 램프에 사용되는 JIS D 0203 표준에 따라 방수 성능을 테스트하는 데 사용되는 장비입니다. JIS D 0203 레인 스프레이 챔버에는 다양한 양의 비를 시뮬레이션하기 위해 40 개의 스프레이 노즐과 2 개의 레인 노즐이 장착되어 있습니다.
모델: R-1000JIS
표준: JIS D 0203
JIS D 0203 레인 스프레이 챔버는 주로 자동차 부품, 전자 제품, 실외 램프에 사용되는 JIS D 0203 표준에 따라 방수 성능을 테스트하는 데 사용되는 장비입니다. JIS D 0203 레인 스프레이 챔버에는 다양한 양의 비를 시뮬레이션하기 위해 40 개의 스프레이 노즐과 2 개의 레인 노즐이 장착되어 있습니다.
모델: R-1000JIS
표준: JIS D 0203

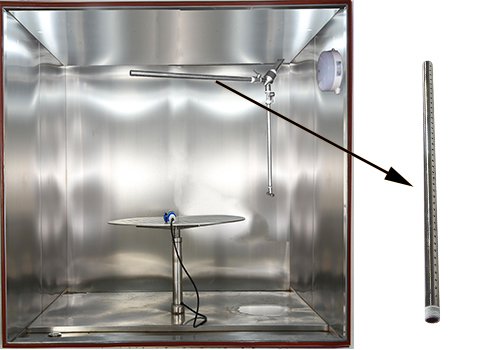

다양한 노즐 구성: JIS D 0203 표준에 따르면 S1 테스트는 40 개의 노즐을 사용하며 S2 테스트는 40 개의 노즐을 사용하지만 스프레이 압력과 흐름이 더 큽니다. R1 및 R2 시험은 2 개의 노즐을 사용한다. 긴 튜브는 직경 1.2mm, 간격 12.5 mm의 40 개의 노즐을 분사합니다. 짧은 파이프 스프링클러에는 두 개의 0.5mm 얇은 솔기가 있습니다.
R1 시험 조건:
-물 분무 압력: 0.3kgf/cm² (약 4.3psi).
-유량: 0.8 gal/min (약 3.2 L/min).
-시험 기간: 10 분.
-2 개의 노즐을 사용하여 물을 분사하십시오.
R2 시험 조건:
-물 분무 압력: 0.1kgf/cm² (약 1.4psi).
-유량: 0.5 gal/min (약 1.9 L/min).
-시험 기간: 10 분.
-2 개의 노즐을 사용하여 물을 분사하십시오.
S1 시험 조건:
-물 분무 압력: 1kgf/cm² (약 14.2 psi).
-유속: 6.5 갤런/분 (약 24.5 L/분).
-시험 기간: 30 분.
-40 개의 노즐로 물을 분사합니다.
S2 시험 조건:
-물 분무 압력: 3kgf/cm² (약 42.7 psi).
-유량: 10.3 gal/min (약 39.2 L/min).
-시험 기간: 60 분.
-40 개의 노즐로 물을 분사합니다.

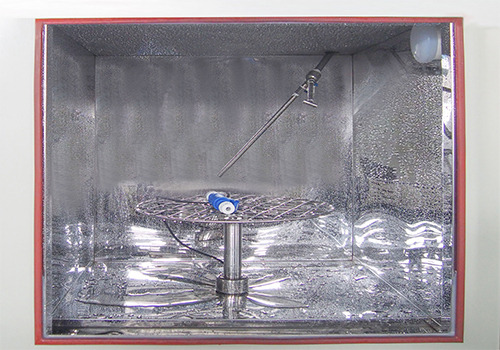

실제 비 시뮬레이션: 턴테이블을 회전 할 수 있으며 높이를 조정하여 샘플이 전체 각도 레인 스프레이를 얻을 수 있는지 확인할 수 있습니다. 급수 파이프의 샤프트는 수평선과 함께 45 ° 이므로 비 테스트의 진위를 더욱 향상시킵니다.

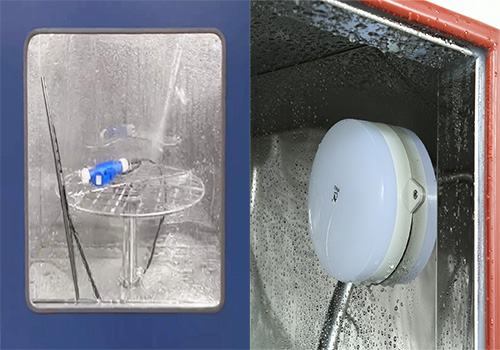

좋은 관찰 조건: JIS D 0203 레인 스프레이 챔버는 자동 와이퍼가 장착 된 투명 관찰 창을 채택하여 실시간으로 내부 테스트 상황을 쉽게 관찰 할 수 있습니다. LED 조명은 작업실에 설치됩니다.

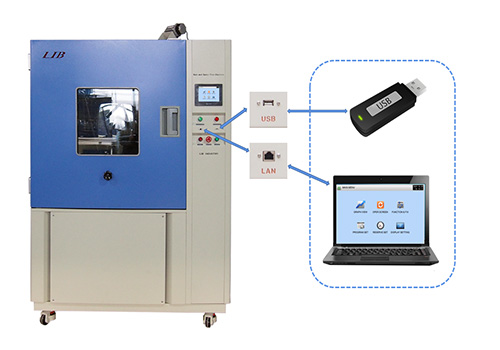

쉬운 가동: 의 가동 인터페이스LIB 산업JIS D 0203 비 스프레이 챔버운영자가 매개 변수를 설정하는 것이 간단하고 편리하며 PC 터미널에 대한 원격 연결도 지원합니다.
모델 | R-1000JIS |
내부 차원 (mm) | 1000*1000*1000 D * W * H |
전반적인 차원 (mm) | 1100*1460*1900 D * W * H |
인테리어 볼륨 (L) | 1000 |
표본에서 노즐까지의 거리 | 약 400mm |
비 노즐 | 2 개의 구멍 |
비 노즐 구멍 | Φ0.5mm |
R1 물 흐름 비율 | 1.9L/min. |
R2 물 유량 | 3.3L/min. |
스프레이 노즐 | 40 구멍 |
스프레이 노즐 구멍 | Φ1.2mm |
S1 물 유량 | 24.5L/min |
S2 물 유량 | 39.2L/분 |
노즐에서 수압 | 0.03 ~ 0.30MPA |
턴테이블 회전 속도 | 17r/min |
수압 제어 | 유량계 |

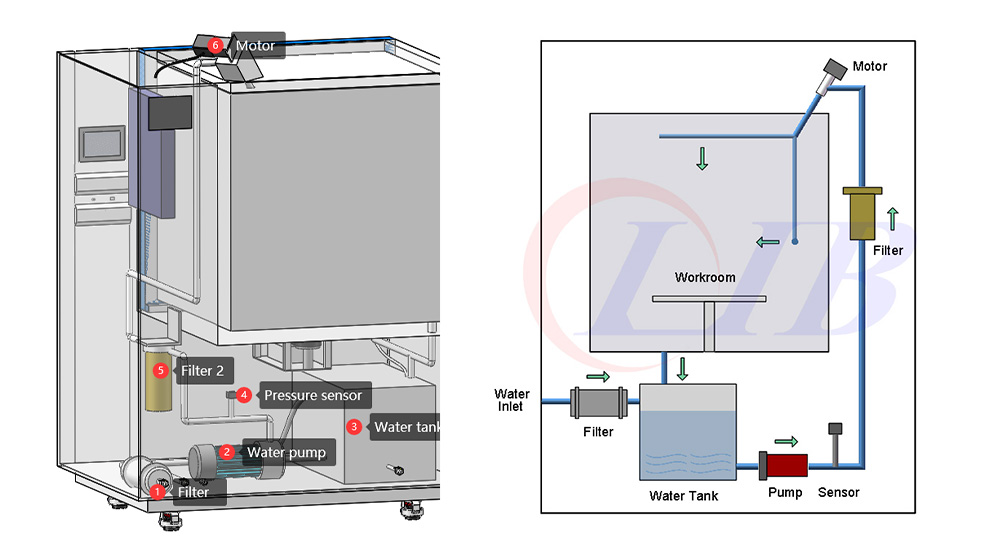

진동 튜브는 모터를 통해 스윙합니다. 아래의 물은 물 속의 불순물을 탱크로 걸러 내고 탱크의 물은 펌프를 통해 작업실로 보내집니다. 유량계와 압력 프로브는 물의 흐름과 압력을 제어합니다.
작업실에 들어가는 과정에서 물이탱크에는 노즐이 막히지 않도록 필터가 장착되어 있습니다. 문 아래의 물은 호스로 물 탱크에 도입됩니다.
물은 물 탱크에서 작업실로 들어가고 작업실의 물은 물 탱크로 유입되어 물 순환 시스템을 형성합니다.
