실외 전자 제품은 바람에 날리는 비, 호스 세척, 도로 스프레이, 스프링클러 미스트 및 유지 작업에서 발생하는 고압 물 등 추측하기 어려운 방식으로 물을 처리합니다. 장치가 계획에 봉인 된 것처럼 보일 수 있습니다. 그러나 케이블 입구, 마모 된 씰, 불량 나사 점 또는 거친 케이스 가장자리의 작은 틈으로 몇 분 안에 물이 회로 기판에 닿을 수 있습니다.
실외 카메라, LED 조명, 제어 장치, 센서, 통신 도구 및 EV 충전 부품 제조업체의 경우 IEC 60529 방수 테스트 결과는 스티커 이상을 의미합니다. 그들은 디자인 그룹이 물이 여러면에서 닿을 때 장치 케이스가 계속 작동 할 수 있는지 결정하도록 허용합니다.IPX5 IPX6 워터 스프레이 제트 챔버그룹에게 제 3 자 승인 또는 전체 제작 전에 해당 검사를 다시 수행 할 수있는 안정적인 방법을 제공합니다.
IEC 60529 케이스가 먼지, 물로부터 전기 장비를 보호하고 위험한 부품에 도달하는 방법을 분류합니다. 물 유입의 경우 IPX5 및 IPX6 은 담그는 대신 물 흐름을 목표로합니다. 이것은 열린 야외 장소에서 사용되는 항목과 잘 맞습니다. IEC 60529 먼지와 유체에 대한 전기 및 전자 장치의 케이스 강도를 평가합니다.
벽, 기둥, 길가 상자, 농장 부지, 항구 지역 또는 식물 야드에 고정 된 장치는 결코 물 속에 들어갈 수 없습니다. 그러나 돌풍으로 옆으로 비가 내리거나 호스로 씻겨 질 수 있습니다. 그것은 물 흐름 검사가 유용 할 때입니다.
일반적인 야외 장치는 종종 플라스틱 커버, 금속 시트, 투명 창, 고무 링, 버튼, 플러그 및 와이어 항목을 혼합합니다. 각 부분은 단단한 힘, 열 이동, 흔들림 및 태양 노화와 다르게 작용합니다. 물 진입 시험실은 휴식 시간이 현장에 나타나기 전에 약점을 발견하는 데 도움이됩니다.
IPX5 는 물 흐름에 대한 보호를 의미합니다. IPX6 은 강한 물줄기를 보호합니다. "X" 는 먼지 보호 수준이 해당 코드에 나열되지 않음을 의미합니다. 장치는 먼지 및 물 검사가 모두 수행 될 때 IP65 또는 IP66 과 같은 전체 등급을 가질 수 있습니다.
IPX5 및 IPX6 느슨한 방수 주장이 아닙니다. 그들은 세트 노즐 크기, 유량, 스프레이 범위 및 체크 길이를 사용합니다. 그래서 디자이너는 기본적인 레인 쇼나 핸드 스프레이로 수표를 바꿀 수 없습니다.
테스트 항목 | IPX5 | IPX6 |
노즐 직경 | 6.3mm | 12.5mm |
물 유량 | 12.5 L/min ± 5% | 100 L/min ± 5% |
스프레이 거리 | 2.5 m - 3 m | 2.5 m - 3 m |
시험 기간 | 1 분/m² | 1 분/m² |
최소 테스트 시간 | 3 분 | 3 분 |
세트 테스트 규칙은 가능한 모든 측면에서 케이스를 살포하도록 요구합니다. IPX5 의 경우 노즐 크기는 12.5 L/min ± 5% 흐름을 가진 6.3 mm입니다. IPX6 의 경우 노즐 크기는 100 L/min ± 5% 흐름을 가진 12.5 mm입니다. 둘 다 2.5 m 내지 3 m 노즐 범위를 사용한다. 또한 적어도 3 분의 검사가 필요합니다.
|
|
|
|

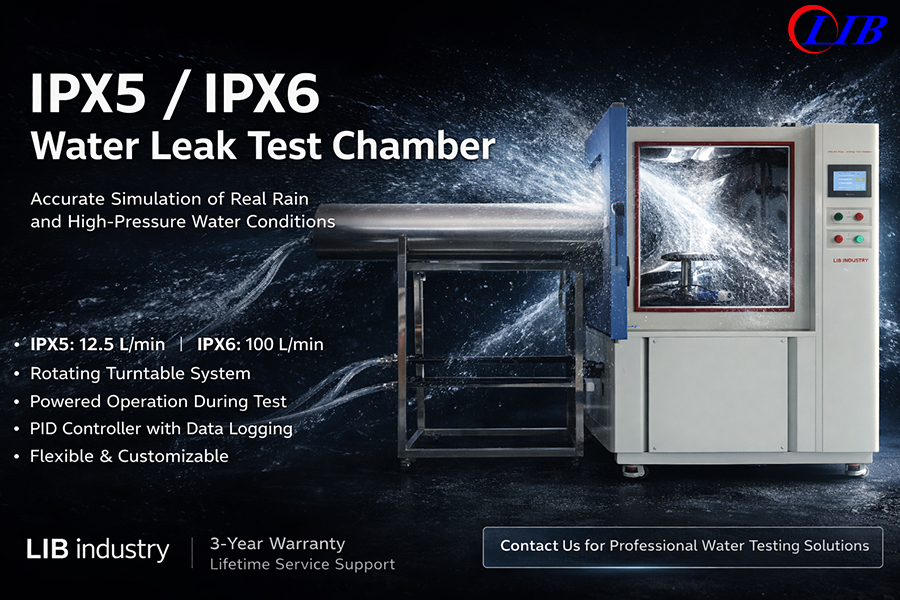

작업실 | 보기 창 | 내부 전력
| 내장 조명 |
|
|  |  |
| 턴베일 | 스프레이 노즐 | IPX5 IPX6 물 제트 출구 | 내장 방수 전원 공급 장치 |
정확한 흐름 제어는 IPX5 및 IPX6 테스트에서 가장 중요한 요소 중 하나입니다. 물의 흐름이 IEC 요구 사항보다 낮 으면 결함이있는 제품이 테스트를 잘못 통과 할 수 있습니다. 과도한 흐름은 또한 비현실적인 테스트 조건을 생성 할 수 있습니다.
LIB 산업 시스템에는 전용 IPX5 및 IPX6 노즐이 장착되어 있습니다.
IPX5 테스트를 위한 6.3mm 노즐
IPX6 테스트를 위한 12.5mm 노즐
챔버는 다음을 유지합니다.
IPX5 를 위한 12.5 L/min ± 5% 흐름
IPX6 를 위한 100 L/min ± 5% 흐름
통합 압력 조절 및 물 순환 시스템은 긴 테스트주기 동안 안정적인 스프레이 성능을 유지하는 데 도움이됩니다.
챔버는 또한 IEC 60529 요구 사항에 따라 조정 가능한 스프레이 거리를 지원하여 테스트 샘플에 대한 일관된 워터 제트 영향을 보장합니다.
실외 전자 제품은 실제 작동 중에 여러 방향에서 물에 노출됩니다. 이러한 조건을 시뮬레이션하기 위해, LIB 산업 챔버는 조정 가능한 회전 턴테이블 시스템을 포함한다.
회전 플랫폼을 사용하면 워터 제트가 다음에 도달 할 수 있습니다.
전면 표면
사이드 패널
케이블 연결
하단 가장자리
도어 이음새
커넥터 영역
조정 가능한 턴테이블 속도는 노출 일관성을 향상시키고 엔지니어가 완전한 인클로저 보호 성능을 평가할 수 있도록 도와줍니다.
더 크거나 불규칙한 제품의 경우 LIB 산업은 맞춤형 고정 솔루션 및 개방형 방수 테스트 시스템을 제공 할 수도 있습니다.
챔버는 간단한 조작 및 파라미터 관리를 위해 프로그램 가능한 터치 스크린 컨트롤러를 사용한다.
연산자는 쉽게 설정할 수 있습니다:
스프레이 기간
물 흐름 조건
턴테이블 회전 속도
테스트 사이클
작동 시퀀스
제어 시스템은 긴 테스트 절차 동안 운영자 오류를 줄이면서 테스트 반복성을 향상시킵니다.
실시간 모니터링을 통해 사용자는 테스트 프로세스 전반에 걸쳐 챔버 작동 조건을 관찰 할 수 있습니다.
많은 실외 전자 제품은 방수 테스트 중에 작동 상태를 유지해야합니다. 예:
야외 감시 카메라
통신 시스템
센서
EV 충전 부품
제어 모듈
LIB 산업 IPX5 IPX6 워터 스프레이 제트 챔버는 방수 전기 연결을 통해 전원 샘플 테스트를 지원할 수 있습니다. 이를 통해 엔지니어는 테스트 후 검사 만 수행하는 대신 물에 노출되는 동안 제품 기능을 모니터링 할 수 있습니다.
전원 테스트는 다음을 식별하는 데 도움이됩니다.
임시 단락 회로
신호 중단
디스플레이 실패
센서 오작동
물 유발 운영 불안정성
이것은 지속적인 옥외 가동을 요구하는 제품에 특히 중요합니다.
챔버 내부는 SUS304 스테인레스 스틸을 사용하여 제조되어 지속적인 습식 작동 조건에서 장기적인 내식성을 제공합니다.
추가 챔버 기능은 다음과 같습니다.
관찰 창
통합 배수 시스템
물 재순환 탱크
자동적인 물 공급
오버플로 보호
물 부족 보호
누설 보호 시스템
견고한 챔버 설계는 장기 실험실 및 생산 테스트 애플리케이션을 지원합니다.
IPX5/IPX6 테스트스트레이트 스프레이, 깨끗한 세척 및 날씨 변화에 직면 한 실외 전자 제품에 가장 도움이됩니다. 이러한 항목은 수년간 고정 될 수 있습니다. 종종 그들은 수정 비용이 많이 드는 곳에 앉아 있습니다.
실외 카메라는 종종 렌즈 링 근처에서 부러지고 조인트, 와이어 아웃 및 사운드 홀을 돌립니다. 작은 경로는 물을 이미지 부분으로 이끌 수 있습니다. 이것은 흐림 또는 녹을 유발합니다.
야외 조명 품목은 다양한 위험에 직면합니다. 물은 렌즈 프레임, 엔드 커버, 스크류 스폿 또는 와이어 입력을 통해 들어갈 수 있습니다. LED 셋업에서는 약간의 물이라도 운전자에게 해를 끼치거나 안전 보류를 자르거나 가벼운 얼굴을 표시 할 수 있습니다.
공장 센서 및 제어 장치는 종종 펌프, 탱크, 농장 장비, 벨트 시스템 또는 세척 구역 근처에 서 있습니다. 그들의 경우는 비가 내리는 것이 아니라 여러면에서 물줄기와 싸워야합니다. 이러한 품목의 경우 옥외 전자 제품 검사가 조기에 이루어져야합니다. 도구가 설정 될 때까지 기다리지 마십시오.
방수 승인은 종종 마지막 단계로 간주됩니다. 실제 사용에서는 제품 빌드를 결합해야합니다. 초기 물 유입 검사는 비용이 증가하기 전에 설계자에게 케이스, 링, 나사, 와이어 경로 및 배수를 수정할 시간을 제공합니다.
방 검사는 물이 한쪽에서 들어 오는지 보여줄 수 있습니다. 반지가 심지어 눌렀는지 확인할 수 있습니다. 플러그 캡이 스트림 히트에서 미끄러지는 지 알 수 있습니다. 또는 케이스가 조인 근처에서 얇은 물 경로를 만들면 알 수 있습니다.
샘플 작업에서 그룹은 벽을 두껍게, 밀봉 모양, 나사 점 또는 접착제 방식을 변경 한 후 많은 IPX5/IPX6 검사를 수행 할 수 있습니다. 테스트 제작에서 수표는 정리 된 문제를 보여줄 수 있습니다. 예를 들어 고르지 않은 링 장소 또는 느슨한 단단한 패스너가 있습니다.
전체 메이크업에서는 같은 방이 배치 모양을 되돌릴 수 있습니다. 예를 들어, 실외 조명을 만드는 공장은 나이, 흔들림 또는 열주기 후에 각 로트에서 샘플을 확인할 수 있습니다. 이렇게하면 품질 그룹이 실제 메이크 유닛이 확인 된 계획과 일치하는지 더 잘 볼 수 있습니다.
많은 휴식은 사건의 가장 큰 얼굴에서 오지 않습니다. 그들은 물건이 만나는 작은 합류에서 왔습니다.
일반적인 브레이크 스팟은 다음과 같습니다.
· 나쁜 프레스 또는 잘못된 와이어 크기의 와이어 항목
· 카메라 및 조명에 렌즈 링 및 클리어 커버
· 버튼 필름 및 주요 명소
· 누출 경로를 만드는 나사 기지
· 거친 링 컷 또는 너무 눌린 링
· 스프레이에서 미끄러지는 플러그 캡
· 기어에 물을 인도하는 구멍 배수
· 플라스틱 조인 선 또는 얇은 케이스 가장자리
강한 물줄기는 또한 합쳐진 변화를 보여줄 수 있습니다. 하나의 유닛이 통과 할 수 있습니다. 그러나 같은 그룹의 다른 그룹은 반지가 가까워서 실패합니다. 이것이 실내 기반 물 유입 검사가 설계 및 품질 그룹 모두에 도움이되는 이유입니다.
시안 LIB 환경 시뮬레이션 산업2009 년부터 환경 점검실에서 일해 왔습니다. 세계 구매자를위한 계획, 구축, 판매 및 도움을 다룹니다. 품목 라인에는 열 및 기상 실, 녹 실, 먼지 및 물 IP 룸, 날씨 룸 및 다양한 주에 대한 특별 체크실이 있습니다.
IPX5 IPX6 워터 스프레이 제트 챔버 판매자의 경우 디자인 도움말은 부품만큼 중요합니다. 방수 점검 시스템은 올바른 물 링크, 배수, 전력 안전, 지식 설정, 노즐 준비 및 작업자 열차가 필요합니다. LIB는 설정 가이드를 제공하고, 도움을 유지하고, 서비스를 수정하며,3 년 보류 및 평생 도움. 이것은 식물이 보낸 후 체크 기어를 안정적으로 유지하도록 도와줍니다.
IPX5 및 IPX6 수표는 실외 전자 제품 제조업체가 설정된 IEC 60529 규칙에 따라 워터 가드를 볼 수있는 명확한 방법을 제공합니다. 주요 부품은 정확합니다: IPX5 용 6.3mm 노즐 및 12.5 L/min ± 5%, 12.5mm 노즐 및 IPX6 용 100 L/min ± 5%, 2.5 m ~ 3 m 스프레이 범위, 평방 미터 당 1 분, 체크 시간 최소 3 분.
실외 카메라, 조명, 센서, 제어 장치 및 기타 개방형 전기 품목의 경우 꾸준한 물 유입 점검실은 승인 또는 사이트 그립 전에 케이스 약점을 표시 할 수 있습니다. LIB IPX5 IPX6 워터 스프레이 제트 챔버는 꾸준한 흐름, 스프레이 시간, 변경 가능한 샘플 회전, 워터 루프 및 설계 및 그룹을위한 실제 작업을 뒷받침합니다.
IPX5 는 물 유량이 12.5 L/min ± 5% 인 6.3mm 노즐을 사용합니다. IPX6 는 물 유량이 100 L/min ± 5% 인 12.5mm 노즐을 사용합니다. 두 시험 모두 2.5 m 내지 3 m 분무 거리와 3 분의 최소 시험 시간을 사용한다.
야외 카메라, LED 조명, 공장 센서, 제어 장치, EV 충전 부품, 대화 도구, 실외 스크린 및 전기 케이스는 IPX5/IPX6 물 스트림 검사를 통해 얻을 수 있습니다.
네. LIB 산업은 IPX1-IPX8 방수 장비, IP5X/IP6X 먼지 챔버, 모래 및 먼지 챔버 및 통합 환경 신뢰성 테스트 시스템을 포함한 전체 IP 방수 및 먼지 유입 테스트 시스템을 제공합니다.
제조업체는 노즐 크기, 흐름 사실, 스프레이 범위, 턴테이블 가이드, 워터 루프, 안전 가드, 룸 물건, 가이드 작업, 설치 도움말, 서비스 유지, 그리고 판매자가 표준 또는 사용자 정의 방수 수표 수정을 줄 수있는 경우.
