IEC 60068-2-2 및 MIL-STD-810H 표준
무인항공기(UAV) 및 상용 드론은 제한된 자연 기류를 가진 소형 밀폐형 탄소 섬유 또는 플라스틱 기체 내에서 작동합니다. 작동 중에는 고전류 브러시리스 모터, 리튬 폴리머 배터리, 중앙 처리 장치 및 고주파 전자 변속기(ESC) 파워 스테이지에서 발생하는 내부 열이 빠르게 축적됩니다. 더운 주변 환경이나 직사광선에 노출되면 기체 내부 온도가 쉽게 70°C에서 85°C를 초과할 수 있습니다.
심각한 열 스트레스 하에서 드론 전자 장치는 뚜렷한 고장 모드를 나타냅니다. 비행 컨트롤러는 IMU 센서 바이어스 드리프트와 프로세서 리셋을 겪습니다. ESC는 MOSFET 열 셧다운 또는 위상 전류 불균형을 경험합니다. 그리고 카메라 짐벌은 이미지 센서 노이즈, 렌즈 초점 이탈, 모터 유지 오류를 겪습니다.
현장 추락을 방지하고 임무 신뢰성을 보장하기 위해 엔지니어링 팀은 가속 건조 열 테스트를건조 열 시험 챔버. 본 가이드는 주요 드론 하위 조립품 전반의 열 열화 물리학, 국제 인증 표준(IEC 60068-2-2, MIL-STD-810H, RTCA DO-160G), 시험 실행 워크플로 및 LIB Industry의 턴키 장비 솔루션을 자세히 설명합니다.
드론의 다양한 하위 조립품은 각기 다른 방식으로 열을 발생시키고 반응합니다. 드론 신뢰성을 평가하려면 구성 요소별 계측, 전기 부하 및 진단 모니터링이 필요합니다.
하위 조립품 |
주요 열원 |
주요 열 위험 |
비행 컨트롤러(FC) |
CPU 처리 열 |
IMU 센서 드리프트 |
전자 변속기(ESC) |
고주파 MOSFET 스위칭 |
높은 위상 전류 (30A – 120A+) |
카메라 및 광학 짐벌 |
센서 자체 발열, 밀폐형 하우징 |
암전류 노이즈, 렌즈 초점 이동, 짐벌 모터 드리프트/유지 오류 |
비행 컨트롤러는 미세 전자 기계 시스템(MEMS) 자이로스코프와 가속도계(IMU), 마이크로컨트롤러(MCU), 전압 레귤레이터 및 기압 센서를 통합합니다.
• 센서 바이어스 이동: 온도 상승은 MEMS 구조의 열팽창을 유발하여 자율 비행 중 고도 또는 자세 손실로 이어지는 제로 속도 출력 이동(g-바이어스 및 자이로 드리프트)을 발생시킵니다.
• 프로세서 및 레귤레이터 불안정성: 상승된 온도는 저드롭아웃(LDO) 레귤레이터의 열 노이즈를 증가시키고 CPU 열 스로틀링 또는 와치독 리셋을 유발하여 비행 중 완전한 제어 상실을 초래합니다.
ESC는 DC 배터리 전력을 고주파 펄스 폭 변조(PWM)를 통해 브러시리스 모터용 3상 AC 구동 신호로 변환합니다.

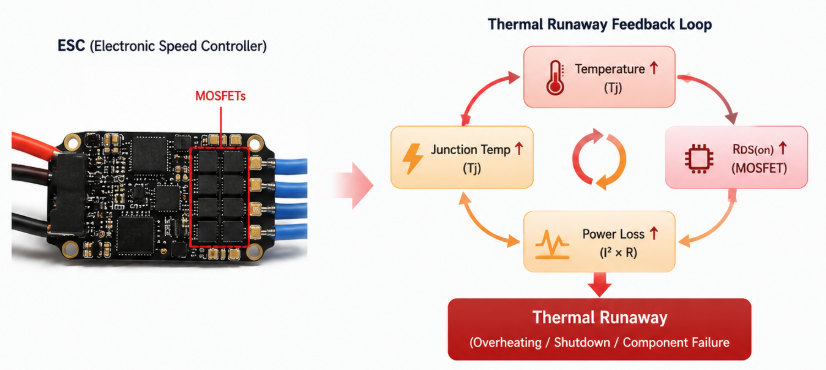

• 스위칭 손실 및 열 폭주: MOSFET 내부 저항(RDS(on))은 접합 온도 Tj에 비례하여 증가합니다:
RDS(on)(Tj) = RDS(on)(25°C) × [1 + α × (Tj − 25°C)]
여기서 α는 실리콘의 양의 온도 계수입니다. Tj가 상승하면 RDS(on)이 증가하여 전도 전력 손실(Ploss = I2phase × RDS(on))이 증가하고 열 폭주, 솔더 리플로우 또는 조기 열 셧다운을 유발합니다.
• CMOS 이미지 센서 암전류 노이즈: 센서 누설 전류는 온도가 6°C~8°C 상승할 때마다 약 2배 증가하여 고정 패턴 노이즈, 핫 픽셀 및 프레임 드롭을 발생시킵니다.
• 렌즈 초점 이탈: 복합 렌즈 경통의 열팽창으로 광학 요소 간격이 이동하여 이미지 선명도가 저하됩니다.
• 짐벌 모터 유지 오류: 상승된 온도는 모터 권선 저항을 변화시켜 드라이버 열 보호 작동을 유발하거나 안정화 토크를 감소시킵니다.
구성 요소 어셈블리 |
주요 열 스트레스원 |
물리적 고장 메커니즘 |
진단 지표 |
비행 컨트롤러 |
CPU 열 방출 및 주변 기체 온도 |
MEMS IMU 바이어스 이동, MCU 와치독 리셋, LDO 노이즈 |
자세 출력 안정성, 루프 타이밍, 전압 리플 |
전자 변속기 |
고전류 스위칭 (I2R) 및 열 축적 |
MOSFET 열 폭주, 위상 불균형, 솔더 피로 |
위상 전류 균형, 스위칭 온도 (Tj), 보호 트립 |
카메라 모듈 |
센서 자체 발열 및 밀폐형 하우징 |
CMOS 암전류 증가, 렌즈 초점 이동 |
프레임 손실, 이미지 신호 대 잡음비(SNR), 초점 MTF |
3축 짐벌 |
모터 드라이버 발열 및 연속 안정화 부하 |
권선 저항 상승, 드라이버 열 셧다운 |
유지 오차 (도), 모터 전류 소모, 드리프트율 |
올바른 표준 선택은 드론 어셈블리가 상업용 부품인지, 항공 민간 항공 시스템인지, 군용 UAV인지에 따라 달라집니다.
표준 |
범위 |
일반적인 온도 |
IEC 60068-2-2 |
일반 상업용 및 산업용 |
선호: +55°C, +70°C, +85°C |
MIL-STD-810H 방법 501.7 |
맞춤형 군사 및 방위 UAV |
기본 고온 (A2) / 고온 건조 (A1) |
RTCA DO-160G 섹션 4 |
민간 항공 장비 환경 인증 |
+55°C, +70°C, +85°C |
• 시험 방법: 전원 공급 또는 비공급 상태에서 비발열 시험체 (Test Bb) 및 발열 시험체 (Test Bd/Be)를 평가합니다.
• 주요 온도: +55°C, +70°C, +85°C, +100°C, +125°C.
• 램프 속도 제한: 원치 않는 열 충격을 방지하기 위해 온도 변화율은 1 K/min을 초과해서는 안 됩니다 (5분 이하 평균).
• 절차 I (보관): 고온 보관 온도 (Hot Dry A1 기후의 경우 최대 +71°C)에서 최소 7회의 24시간 일주기 사이클 동안 구조적 무결성과 재료 생존성을 평가합니다.
• 절차 II (작동): 최대 작동 온도 (+32°C ~ +49°C 주변 온도, 또는 최대 +71°C의 유도 기체 온도)에서 전원이 공급된 상태에서 최소 3회의 24시간 작동 사이클 동안 성능을 평가합니다.
• 램프 속도 제한: 최대 가열 속도는 3°C/min으로 제한됩니다.
표준 / 프로토콜 |
중점 분야 |
온도 범위 |
노출 기간 |
주요 매개변수 및 램프 제한 |
IEC 60068-2-2 |
상업용 및 산업용 전자 장치 |
+30°C ~ +125°C |
2h, 16h, 72h, 96h, 168h |
변화율 ≤1 K/min; 전원 공급 작동 검증 |
MIL-STD-810H (501.7) |
군사용 및 산업용 UAV 시스템 |
+33°C ~ +71°C (유도) |
3 ~ 7 주기 24시간 일주기 사이클 |
다중 사이클 보관 및 작동; 변화율 ≤3°C/min |
RTCA DO-160G (Sec 4) |
민간 항공 장비 |
+55°C, +70°C, +85°C |
3h (단시간) / 2h (작동) |
카테고리 정의로 작동 고온 및 지상 생존 한계 설정 |
MIL-STD-202-108 |
부품 수명 시험 |
+70°C ~ +150°C (±2°C) |
96h ~ 1,000+h |
개별 IC 및 MOSFET에 대한 장기 내구성 스크리닝 |
구조화된 시험 순서는 기록된 고장이 부적절한 취급이나 케이블 간섭이 아닌 제어된 열 스트레스에서 비롯되도록 보장합니다.
1. 시험 전 검사 및 기준 전기 교정
2. 구성 요소 계측 (열전대 배치 및 케이블링)
3. 밀봉된 피드스루 포트 설정 (전원 및 데이터 라우팅)
4. 프로그램 제어 열 램프 (≤1 K/min ~ ≤3°C/min)
5. 등온 유지 및 전체 전기 부하 실행
6. 실시간 원격 측정 로깅 (전압, 전류, IMU, 비디오)
7. 제어된 회복 및 시험 후 외관/기능 점검
1. 계측 및 장착: 교정된 K형 열전대를 고발열 구성 요소 (MCU 패키지, MOSFET 방열판, LDO 레귤레이터, CMOS 센서 하우징)에 직접 부착합니다. 대표적인 방향으로 낮은 열전도율 고정구에 구성 요소를 장착합니다.
2. 케이블 라우팅 및 피드스루 밀봉: 챔버의 실리콘 밀봉 액세스 포트를 통해 고전류 전원 케이블 및 고속 데이터 인터페이스 (CAN 버스, UART, MIPI, HDMI)를 배선합니다. DC 전원 공급 장치와 로깅 컴퓨터는 챔버 외부에 배치합니다.
3. 열 안정화 및 유지: 챔버 온도를 목표 설정 값 (예: +70°C 또는 +85°C)으로 램핑합니다. 구성 요소 내부 센서가 열 평형 (15분당 ΔT < 1°C)을 나타낸 후에만 공식 유지 타이머를 시작합니다.
4. 구성 요소 합격/불합격 기준: 아래 표 참조.
하위 조립품 |
합격 기준 |
불합격 기준 |
비행 컨트롤러 |
MCU 재부팅/와치독 트립 제로; IMU 자이로 바이어스 ±0.5°/s 이내; 루프 타이밍 지터 < 5% |
CPU 리셋, 손상된 원격 측정 또는 자세 발산 |
전자 변속기 |
위상 전류 불균형 < 3%; 전체 전기 부하에서 조기 열 트립 없음 |
MOSFET 단락, 커넥터 용융, 열 보호 트립 |
카메라 및 짐벌 |
목표 비트레이트에서 프레임 드롭 제로; 짐벌 안정화 오차 < 0.02°; 초점 MTF 유지 |
비디오 피드 손실, 이미지 노이즈 초과, 짐벌 모터 토크 상실 |
올바른 건조 열 챔버 구성을 선택하는 것은 시료 크기, 총 열 방출량, 케이블 포트 요구 사항 및 원하는 램프 속도에 따라 달라집니다.
벤치탑 / 소형 챔버 (50L – 225L) |
리치인 / 대용량 (500L – 1000L) |
단일 FC, ESC 및 카메라 모듈의 R&D 테스트. 전자 장치를 위한 작은 설치 공간. |
전체 드론 기체 테스트. 여러 ESC의 배치 테스트. 높은 전력 소비 부하. |
선택 매개변수 |
소형 벤치탑 건조 열 챔버 |
대용량 리치인 시험 챔버 |
내부 용적 |
50리터 ~ 225리터 |
500리터 ~ 1,000리터 이상 |
대상 시험 시료 |
개별 FC 보드, 단일 ESC, 카메라 모듈 |
완전한 멀티로터 기체, 대형 3상 ESC 어레이 |
온도 범위 |
주변 +10°C ~ +150°C (또는 −20°C/−40°C ~ +150°C) |
−70°C ~ +150°C |
온도 변동 |
±0.5°C |
±0.5°C |
가열 램프 속도 |
3.0°C/min |
3.0°C/min ~ 5.0°C/min |
액세스 포트 직경 |
표준 50 mm 실리콘 포트 |
이중 50 mm / 100 mm 맞춤형 포트 |
선반 하중 정격 |
선반당 30 kg |
100 kg 중량 선반 층 |
고정밀 환경 시험 장비를 선택하려면 맞춤형 기술 지원을 제공할 수 있는 경험이 풍부한 제조 파트너가 필요합니다.
2009년에 설립된 Xi'an LIB Environmental Simulation Industry는 환경 시험 챔버의 전문 설계, 제조 및 글로벌 공급업체로서 56개국 이상의 고객에게 서비스를 제공합니다. LIB는 초기 실험실 공간 계획 및 맞춤형 피드스루 엔지니어링부터 납품, 설치, 운영자 교육 및 교정에 이르기까지 완전한 턴키 테스트 솔루션을 제공합니다.
• 포괄적인 제품 범위: LIB는 건조 열 챔버, 온도/습도 시험 챔버, 열 충격 시스템, 먼지/물 침투 장비 및 워크인 환경 시험실을 엔지니어링합니다.
• 납품 전 품질 보증: 완성된 챔버는 발송 전에 엄격한 72시간 연속 작동 및 다중 지점 교정 프로세스를 거칩니다.
• 업계 최고의 지원: 모든 LIB 시스템에는 3년 전체 보증 및 평생 기술 지원 및 서비스가 포함됩니다.
|
|
|
|
|
| 견고한 작업실 | 케이블 구멍 | 온도 및 습도 센서 | PID 컨트롤러 |

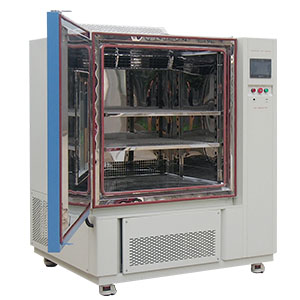

LIB TR 시리즈 고온 및 건조 열 시험 챔버는 전자 장치 인증에 맞게 조정되었습니다:
• 고정밀 온도 제어: 강제 공기 순환 시스템과 결합된 니크롬 코어 발열체는 온도 변동을 ±0.5°C 이내, 공간 편차를 ±2.0°C 이내로 유지합니다.
• 맞춤형 케이블 피드스루 포트: 부드러운 실리콘 플러그가 장착된 표준 50 mm (또는 옵션 100 mm / 150 mm) 포트는 고전류 전원 리드 및 고주파 통신 케이블의 원활한 통과를 허용합니다.
• 프로그래밍 가능한 터치스크린 PLC: 지능형 7인치 컬러 터치스크린 컨트롤러는 다단계 온도 프로그램, 실시간 추세 플로팅, 이더넷/USB 데이터 로깅 및 자동 안전 알람을 지원합니다.
• 포괄적인 안전 보호: 내장된 과열 차단, 위상 역전 보호, 누전 차단기 및 외부 비상 정지 인터록이 안전하고 장시간 전원 공급 테스트를 보장합니다.
선도적인 산업용 상업 드론 제조업체는 고온 사막 조건 (>45°C 주변)에서 감시 비행을 수행할 때 산발적인 비행 컨트롤러 리셋과 카메라 비디오 원격 측정 중단을 경험했습니다.
LIB Industry는 이중 100 mm 케이블 피드스루 포트, 특수 비전도성 장착 고정구 및 연속 데이터 로깅 기능을 갖춘 TR-500 건조 열 시험 챔버(500L)를 맞춤 설계 및 설치했습니다.
1. UAV R&D 연구실 내 현장 납품 및 위치 정렬
2. 시설 전원 통합 및 열 센서 교정
3. 맞춤형 IEC 60068-2-2 및 DO-160G +70°C 작동 테스트 실행
4. PLC 자동화 및 내보내기에 대한 테스트 엔지니어 실습 교육
5. 최종 승인 및 3년 보증 활성화
LIB 챔버 내에서 +70°C, 전체 부하 상태에서 비행 컨트롤러, 카메라 짐벌 및 80A ESC에 전원을 공급함으로써 엔지니어들은 내부 LDO 레귤레이터의 국부적 열 포화(>115°C 접합 온도)를 식별했습니다. 제조업체는 기체 방열 경로를 재설계하여 양산 전에 현장 리셋을 제거했습니다.
"LIB의 건조 열 챔버와 맞춤형 케이블 포트 덕분에 완전한 상업적 출시 전에 비행 컨트롤러의 치명적인 열 레귤레이터 결함을 분리할 수 있었습니다. 온도 안정성과 데이터 로깅 인터페이스는 규정 준수 검증을 쉽게 만들었습니다." |
열 스트레스부터 습도, 열 충격 및 진동에 이르는 완전한 드론 환경 인증을 지원하기 위해 LIB Industry는 보완적인 환경 시험 장비 포트폴리오를 제공합니다:
장비 시리즈 |
핵심 인증 기능 |
적용 표준 |
이상적인 시험 시료 |
|
|
고온 작동 및 보관 스크리닝 |
IEC 60068-2-2, MIL-STD-810H 501.7 |
비행 컨트롤러, ESC, 카메라 짐벌 |
|
|
복합 열 및 수분 사이클 |
IEC 60068-2-30, MIL-STD-810H 507.6 |
컨포멀 코팅 PCB, 원격 측정 모듈 |
급속 열팽창 및 응력 피로 |
MIL-STD-883 방법 1010, JESD22-A104 |
표면 실장 IC, 솔더 조인트, 파워 스테이지 |
|
|
|
유틸리티 규모 기체 열 테스트 |
RTCA DO-160G, 맞춤형 OEM 프로파일 |
완전한 UAV 플랫폼, 대량 배치 부품 |
Q1: 드론 비행 컨트롤러와 ESC는 어떤 온도에서 테스트해야 합니까?
표준 상업용 드론 전자 장치는 일반적으로 작동 인증을 위해 +55°C ~ +70°C에서, 고온 보관 또는 극한 기체 스크리닝을 위해 최대 +85°C까지 테스트됩니다. 항상 구성 요소 제조업체 데이터시트와 대상 비행 프로파일을 참조하십시오.
Q2: 건조 열 챔버 내에서 전체 전기 부하 상태에서 ESC를 안전하게 전원 공급할 수 있습니까?
예. 전원이 공급된 ESC 테스트에는 밀봉된 케이블 액세스 포트를 통해 외부 전원 공급 장치 및 로드 뱅크로 DC 전원 및 제어 와이어를 라우팅해야 합니다. 비상 전원 차단 인터록과 과열 안전 제한이 테스트 중에 활성화되어야 합니다.
Q3: 건조 열 테스트 중 비행 컨트롤러 열 드리프트를 어떻게 측정합니까?
비행 컨트롤러를 챔버 내부의 고정된 진동 차단 리그에 장착합니다. 원격 측정 출력을 외부 컴퓨터에 연결하고 열 램프 및 유지 동안 MEMS 자이로스코프/가속도계 원시 출력, 자세 추정, MCU 루프 타이밍 및 공급 레일 전압을 지속적으로 로깅합니다.
Q4: 초기 고온 테스트에 습도 챔버보다 건조 열 챔버를 선호하는 이유는 무엇입니까?
건조 열 테스트는 반도체 열 폭주, 솔더 리플로우 및 센서 바이어스 드리프트와 같은 순수한 열 고장 모드를 수분 응축 변수를 도입하지 않고 분리하므로 초기 R&D 단계에서 근본 원인 분석이 더 간단해집니다.
가속 건조 열 테스트는 비용이 많이 드는 현장 고장 및 드론 추락으로 이어지기 전에 전자 결함을 발견하는 데 필수적입니다. LIB Industry와 협력하면 정밀한 환경 챔버, 맞춤형 피드스루 엔지니어링 및 신뢰할 수 있는 장기 지원에 접근할 수 있습니다.
지금 LIB Industry에 연락하여 환경 테스트 전문가와 상담하거나, 기술 데이터시트를 요청하거나, 드론 인증 프로그램에 맞춘 맞춤형 견적을 받으십시오.
