전기차 배터리 모듈 테스트용 온도 사이클 챔버

May 27 2026

Table of Content [Hide]

전기차 배터리 모듈은 대부분의 구매자가 예상하는 것보다 훨씬 가혹한 열 환경에서 작동합니다. 배터리 팩은 영하의 아침 기온, 급속 충전으로 인한 발열, 여름철 노면 온도, 냉각 플레이트의 편차, 컨테이너 내 보관, 밀폐된 차량 플랫폼 내에서의 장기 사용 수명 등 다양한 조건에 직면할 수 있습니다. 이러한 변화는 셀 성능에만 영향을 미치지 않습니다. 또한 용접부, 버스바, 실링재, 접착제, 절연 부품, 모듈 하우징, 센서 및 커넥터에도 스트레스를 가합니다.

온도 사이클 챔버(Temperature Cycle Chamber)는 배터리 엔지니어가 모듈이 실제 도로에 투입되기 전에 이러한 고온 및 저온 조건을 통제된 방식으로 반복할 수 있게 해줍니다. EV 배터리 열 테스트의 경우, 단일 고온 또는 저온 유지 테스트에서는 나타나지 않을 수 있는 초기 고장 징후를 발견하는 데 도움이 됩니다. 적절히 선택된 열 챔버는 승용차, 상용차, 에너지 저장 시스템 및 전력 전자 플랫폼에 사용되는 배터리 모듈에 대한 설계 검증, 입고 자재 점검, 생산 샘플링 및 열 스트레스 스크리닝을 지원할 수 있습니다.

blog-1-1

고객 피드백

EV 배터리 모듈에 열 스트레스 스크리닝이 필요한 이유

배터리 모듈은 팽창률이 다른 다양한 재료로 제작됩니다. 알루미늄 하우징, 구리 버스바, 니켈 탭, 플라스틱 홀더, 포팅 컴파운드, 실런트, 절연 시트, PCB 부품 및 온도 센서는 모두 온도가 영하에서 고열로 변할 때 각기 다르게 반응합니다. 한 번의 사이클에서는 그 변화가 작아 보일 수 있습니다. 그러나 수백 번의 사이클이 반복되면 미세한 움직임이 기계적 피로로 이어집니다.

열 스트레스 스크리닝은 약점이 더 일찍 나타나도록 하기 때문에 유용합니다. 초기 전기 테스트를 통과한 용접부도 배터리 모듈 온도 사이클링을 반복한 후에는 저항이 증가할 수 있습니다. 실온에서 안정적으로 보이던 실링도 저온에서는 수축되고 고온에서는 연화될 수 있습니다. 커넥터는 진동 테스트를 통과할 수 있지만, 열팽창과 수축 조건이 추가되면 실패할 수 있습니다.

EV 배터리 제조사에게 이러한 유형의 테스트는 단순히 실험실 요구 사항을 충족시키는 것 이상의 의미를 갖습니다. 이는 보증 리스크를 줄이고, 작은 조립 문제가 현장 고장으로 이어지기 전에 발견하는 데 중요합니다.

온도 사이클 챔버가 배터리 모듈 온도 사이클링에서 작동하는 방식

온도 사이클 챔버는 프로그래밍된 프로파일에 따라 시료 주변의 공기 온도를 변경합니다. 테스트는 일반적으로 저온 지점, 유지 시간, 제어된 승온을 통한 고온 지점 도달, 추가 유지 시간, 그리고 다시 저온으로 복귀하는 과정을 포함합니다. 이 순서는 필요한 사이클 수만큼 반복됩니다.

배터리 모듈 온도 사이클링의 경우, 챔버는 단순히 뜨거워지거나 차가워지는 것을 넘어야 합니다. 시료 자체가 열을 흡수하고 방출하는 동안에도 안정적인 제어를 유지해야 합니다. 특히 금속 냉각 플레이트나 고밀도 셀 그룹이 있는 무거운 모듈은 소형 전자제품보다 열용량이 더 큽니다. 즉, 챔버는 큰 오버슈트 없이 필요한 램프 속도를 따를 수 있을 만큼 충분한 가열 및 냉각 용량을 갖춰야 합니다.

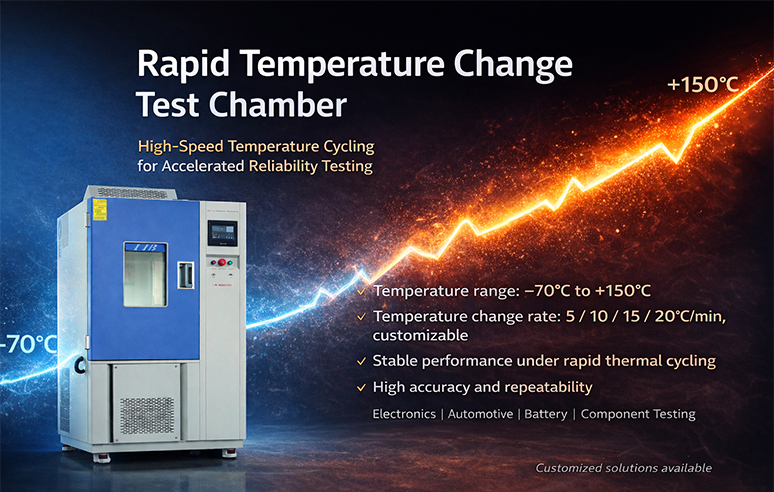

LIB 온도 사이클 챔버 구성은 -20℃, -40℃ 또는 -70℃에서 +150℃까지의 온도 범위를 지원합니다. 따라서 이 장비는 저온 보관 테스트, 고온 노화, 급속 열 사이클링 및 환경 스트레스 스크리닝에 적합합니다. 가열 및 냉각 속도는 구성에 따라 10℃/분에 도달할 수 있으며, 더 빠른 프로파일을 위해 15℃/분도 제공 가능합니다. EV 배터리 열 테스트에서 이러한 수치는 느리고 불안정한 온도 전이가 실제 환경의 급격한 온도 변화 중에 발생하는 스트레스 조건을 놓칠 수 있기 때문에 중요합니다.

배터리 모듈 온도 사이클링 테스트 설정 방법

좋은 테스트 프로파일은 명확한 목적에서 시작됩니다. R&D 팀은 두 가지 모듈 레이아웃을 비교하려 할 수 있습니다. 품질 팀은 생산 샘플을 선별하려 할 수 있습니다. 테스트 실험실은 고객이 지정한 조건을 따라야 할 수도 있습니다. 동일한 배터리 테스트 챔버가 각 경우를 지원할 수 있지만, 사이클 프로파일, 측정 지점 및 합격 기준은 달라야 합니다.

EV 배터리 열 테스트 목적 정의

배터리 모듈을 챔버에 장입하기 전에 테스트 팀은 테스트를 통해 무엇을 밝혀낼 것인지 정의해야 합니다. 일반적인 목표로는 용접부 안정성, 버스바 연결 저항, 절연 신뢰성, 센서 드리프트, 실링 거동 또는 열 사이클링 후 모듈 기능 확인 등이 있습니다.

새로운 모듈 설계의 경우, 더 많은 센서와 더 긴 사이클 수로 테스트를 실행할 수 있습니다. 생산 샘플링의 경우, 반복성, 신속한 처리 및 명확한 합격/불합격 기준에 중점을 두는 경우가 많습니다.

적절한 온도 범위 및 사이클링 프로파일 선택

온도 범위는 적용 분야, 운송 경로 및 고객 요구 사항을 반영해야 합니다. 일반적인 EV 배터리 모듈 테스트는 모듈 위치와 테스트 목적에 따라 -40℃와 같은 저점과 +85℃에서 +105℃ 사이의 고점을 사용할 수 있습니다. 더 가혹한 스크리닝의 경우, +150℃까지의 더 넓은 챔버 성능은 특수 재료, 접착제 및 부품 검사를 위한 여유 공간을 제공합니다.

운송 안전 요구 사항이 관련된 경우, 리튬 전지 및 배터리에 대한 UN 38.3 T.2 열 테스트가 자주 논의됩니다. 이 열 사이클은 72 ± 2℃에서 최소 6시간, 이어서 -40 ± 2℃에서 최소 6시간을 사용하며, 온도 극값 간 최대 전환 간격은 30분입니다. 이 순서는 10사이클 동안 반복된 후, 시료는 20 ± 5℃에서 24시간 동안 보관됩니다. 대형 배터리는 적용 가능한 테스트 해석과 시료 크기에 따라 일반적으로 12시간의 더 긴 유지 시간이 필요할 수 있습니다. 이는 일반적인 엔지니어링 열 사이클링 테스트와는 다르지만, 챔버 안정성과 유지 시간 제어가 중요한 이유를 보여줍니다.

램프 속도, 유지 시간 및 사이클 수 설정

램프 속도는 스트레스 수준을 변경합니다. 1℃/분 프로파일은 느린 환경 변화에 더 가깝습니다. 5℃/분, 10℃/분 또는 15℃/분 프로파일은 급속 열 사이클링 또는 가속 스크리닝에 더 적합합니다. 유지 시간은 배터리 모듈 코어 온도가 챔버 공기뿐만 아니라 목표 온도에 근접할 수 있을 만큼 충분히 길어야 합니다.

사이클 수는 목표에 따라 다릅니다. 초기 설계 비교에는 20~50 사이클이 사용될 수 있습니다. 신뢰성 검증, 특히 테스트가 사이클링 전, 중, 후에 전기적 점검과 결합되는 경우 더 많은 사이클이 필요할 수 있습니다.

전기적, 열적 및 기계적 변화 모니터링

최상의 배터리 모듈 온도 사이클링 테스트는 챔버 온도 이상의 데이터를 수집합니다. 유용한 측정값으로는 모듈 전압, 셀 그룹 전압, 표면 온도, BMS 센서 판독값, 절연 저항, 커넥터 저항 및 육안 변형 등이 있습니다.

케이블 포트는 엔지니어가 도어를 열지 않고도 외부 배선을 연결할 수 있도록 도와줍니다. LIB 온도 사이클 챔버에는 외부 케이블 또는 전원 공급 장치 연결을 위한 표준 Φ50mm 테스트 홀이 포함되어 있어, 챔버가 제어된 상태를 유지하는 동안 실시간 시료 성능 모니터링을 가능하게 합니다.

EV 배터리 열 테스트를 통해 어떤 고장을 발견할 수 있는가

열 챔버는 시료가 여전히 "작동"하지만 조기 경고 신호를 보일 때 가장 가치 있는 경우가 많습니다. 이러한 신호는 팀이 문제가 비용이 많이 들기 전에 설계나 공정을 수정하는 데 도움이 됩니다.

용접 조인트 균열 및 버스바 느슨해짐

용접 조인트와 버스바는 컴팩트한 공간에서 높은 전류를 전달합니다. 반복적인 가열 및 냉각은 연결 인터페이스에 미세한 움직임을 생성할 수 있습니다. 사이클링 후 약한 용접부는 더 높은 저항, 국부적 발열 또는 육안 균열을 보일 수 있습니다. 고전류 모듈에서 이는 작은 문제가 아닙니다. 불량 연결은 발열원이 되어 장기적인 팩 신뢰성을 저하시킬 수 있습니다.

실링 노화, 절연 파괴 및 케이싱 스트레스

실링 및 절연 재료는 반복적인 팽창과 수축에 직면합니다. 저온은 일부 폴리머를 경화시킬 수 있는 반면, 고온은 연화시키거나 노화를 가속화할 수 있습니다. 모듈 하우징은 재료 두께, 체결 지점 또는 내부 응력이 잘 균형을 이루지 못한 경우 뒤틀림을 보일 수도 있습니다.

배터리 테스트 챔버는 모듈이 고온 및 저온 사이클에 반복 노출된 후에도 절연 성능, 밀봉 품질 및 기계적 정렬을 유지하는지 확인하는 데 도움이 됩니다.

BMS 센서 드리프트 및 커넥터 신뢰성 문제

BMS 판독값은 변화하는 온도에서도 신뢰할 수 있어야 합니다. 반복적인 사이클링 후 드리프트가 발생하는 온도 센서는 열 관리 로직에 영향을 미칠 수 있습니다. 커넥터는 플라스틱, 단자 및 와이어가 서로 다른 속도로 팽창할 때 느슨해지거나 간헐적 접촉을 보일 수도 있습니다.

EV 배터리 열 테스트의 경우, 이러한 고장은 육안 손상보다 더 중요한 경우가 많습니다. 모듈은 외관상 변함이 없어 보일 수 있지만, 여전히 불안정한 전기적 거동을 나타낼 수 있습니다.
