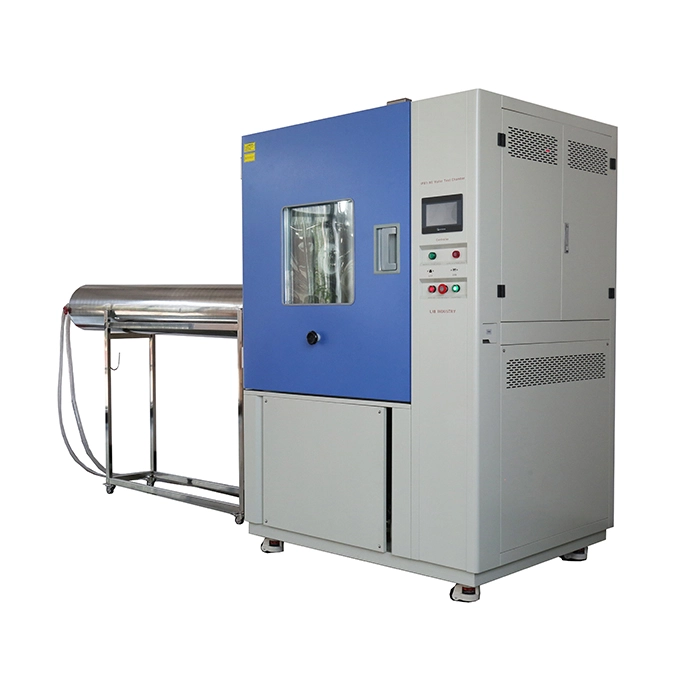

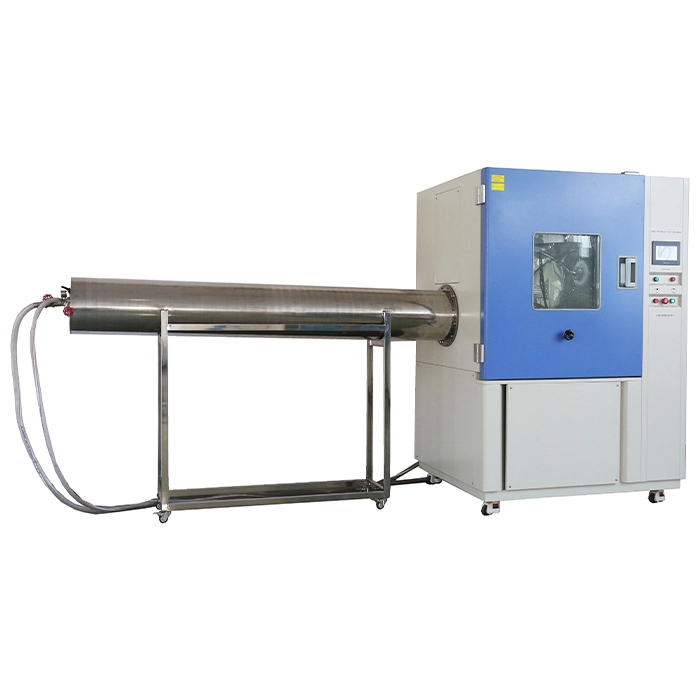

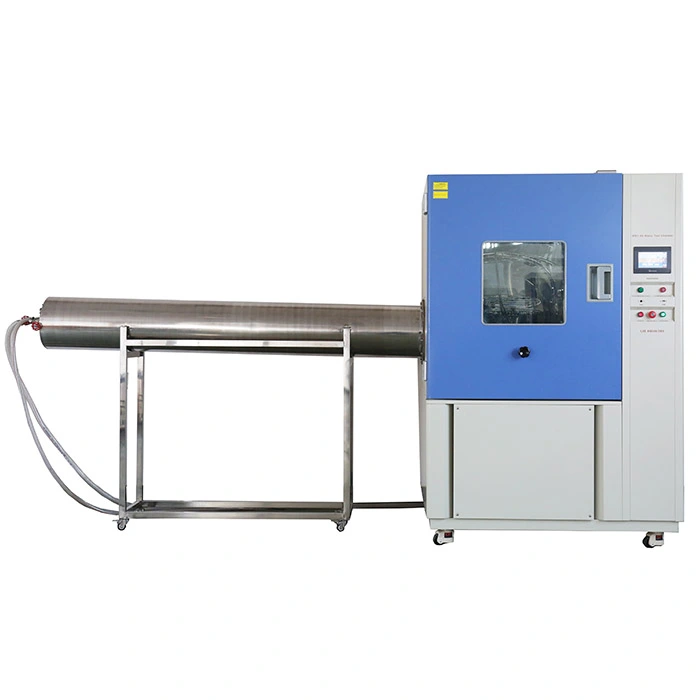

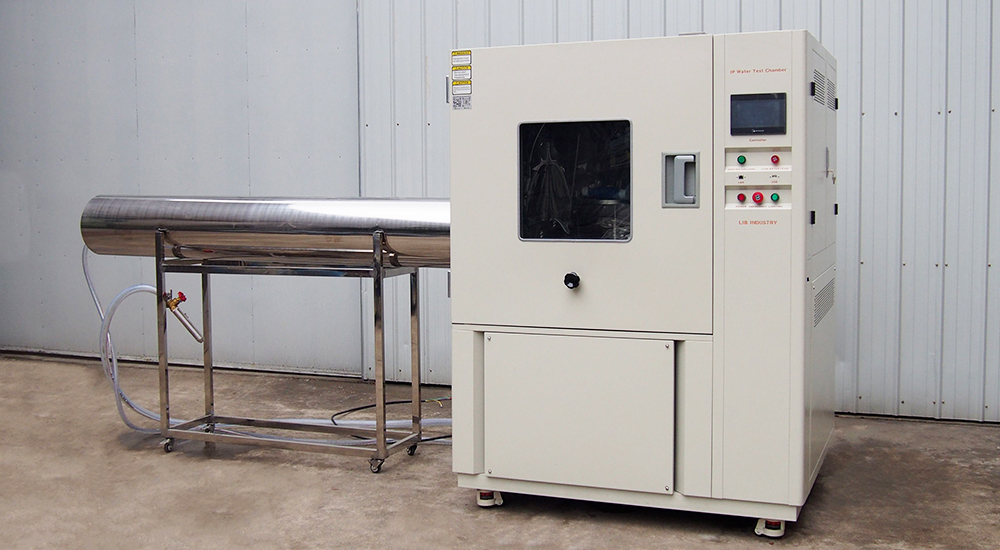

진입 보호 시험 장비

Name: 진입 보호 시험 장비
Brand: Xi'an LIB Environmental Simulation Industry

진입 보호 테스트 장비는 제품 하우징 (IEC60529 에 따른 IP 수준) 의 보호 수준을 평가하는 데 사용되는 전문 장비입니다. 액체 물 (비, 튀는 등) 보호 능력에 대한 주요 테스트 제품, LIB 진입 보호 테스트 장비는 IPX1-IPX6 방수 테스트를 완료 할 수 있습니다.

LIB는 또한 다른 물 저항 수준을 가진 물 시험 장비를 제공합니다,IPX1 IPX2 물방울 시험 장치,IP56 방수 챔버,IPX3 X4 테스트 챔버,IPX8 테스트 장비,IPX9K 테스트 장비.

모델: RD800C, RD1200C

표준: GJB 150.886, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 609501, IPX1, IPX2, IPX3, IPX4,IPX5,IPX6

진입 보호 테스트 장비의 특징 및 장점

1. 입구 보호 테스트 장비 중 하나는 다양한 강우 시나리오를 시뮬레이션 할 수있는 물방울, 흠집 및 워터 제트와 같은 다양한 기능을 통합합니다.

2. PLC 컨트롤러는 자동 물 섭취를 제어하고 작업실에 물 배수구가 있으며 일련의 파이프가 설치되어 자동 물 여과 및 순환 시스템을 형성합니다.

3. 지능형 터치 스크린 컨트롤러 (다중 언어 선택) 는 멀티 프로그래밍, 방수 레벨 테스트, 자동 프로그래밍 테스트, 데이터를 저장하고 다운로드 할 수 있습니다.

4. 닫힌 물 유입 보호 시험 장비에는 시험수가 유출되는 것을 방지하고 시험 환경을 보호하기 위해 고무 밀봉 스트립이 장착되어 있습니다.

진입 보호 테스트 장비의 사양

모델	RD-800C	RD-1200C
내부 차원 (mm)	900950950	130013501370
전반적인 차원 (mm)	118014201920 (스테인레스 스틸 튜브 제외)	154018202200 (스테인레스 스틸 튜브 제외)
유용한 볼륨 (L)	810	2400
드립 트레이 크기	600*600	1000*1000
진동 튜브 반경	400mm	600mm
물 제트 튜브
스프레이 구멍 직경	Φ0.4mm
구멍 간격	50mm
진동 튜브의 진동 각도	0 ~ ± 180 ° (조정가능한)
제트 노즐	IPX5: Dia6.3mm, IPX6: Dia12.5mm
제트 거리	2.5 ~ 3 미터
턴테이블 회전 속도	1r/min (조정가능한 속도)
컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결, USB 포트
급수 시스템	물 탱크, 부스터 펌프, 자동적인 물 공급, 물 정화 시스템
안전 장치	과열 보호; 과전류 보호; 물부족 보호; 지구 누설 보호; 단계 서열 보호
외부 재료	보호 코팅 강판
인테리어 소재	SUS304 스테인리스
관찰 창	와이퍼가있는 이중 층 절연 유리

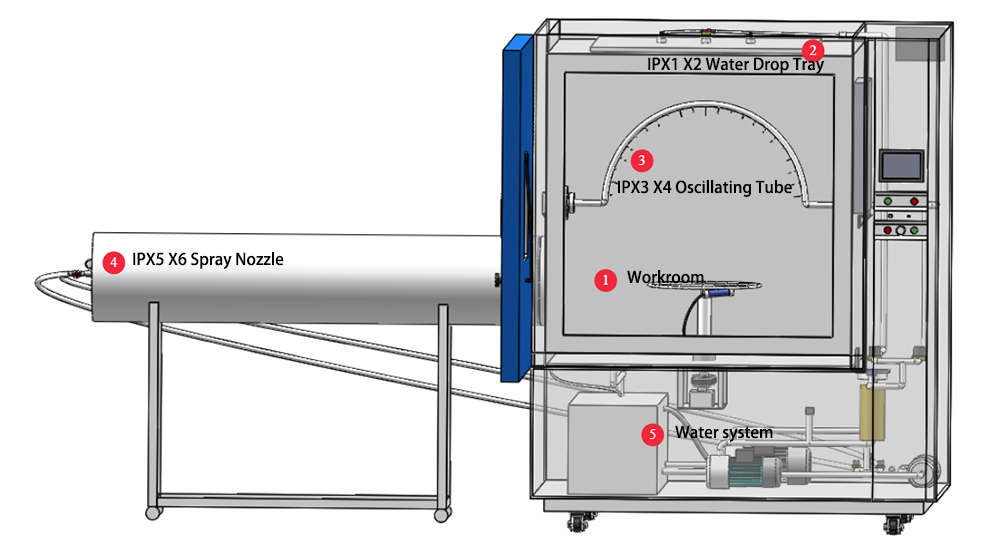

진입 보호 시험 장비의 구성

1. 작업실	SUS 304 재료, 장기 높은 습도 내식성, 높은 경도, 워터 제트 충격에 저항 할 수 있습니다. 회전 속도와 높이를 조정할 수있는 턴테이블을 갖추고 있으며 테스트 부품이 씻겨 나가는 것을 방지하기 위해 턴테이블에 방수 전원 공급 장치 및 고정 장치가 있습니다.

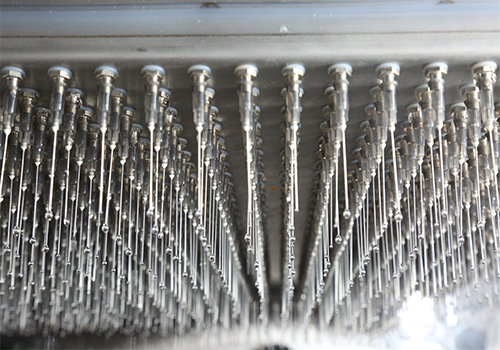

2. IPX1 X2 워터 드롭 트레이	가고일의 내경은 0.4 mm입니다. IPX1 (수직 드립): 수직 드립을 시뮬레이션하고, 장치는 드립 탱크이며, 드립 속도는 조정 가능합니다. IPX2 (틸트 15 ° 드립): 드립 탱크는 틸트 상태에서 제품의 내수성을 테스트하기 위해 15 ° 기울어 질 수 있습니다.

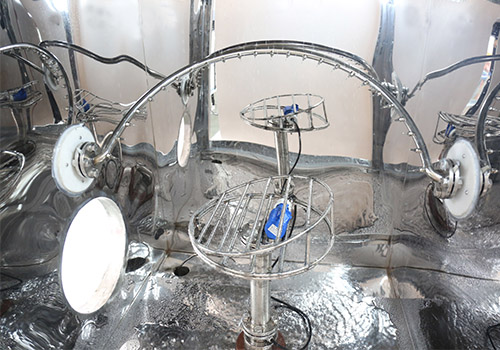

3. IPX3 X4 진동 튜브	IPX3 (dousing) : 진동 튜브의 노즐을 사용하여 60 °-90 ° 의 각도로 물을 분사하여 비 환경을 시뮬레이션합니다. IPX4 (스플래시): 제품의 모든 방향을 덮는 전체 범위 스플래시 테스트, 스윙 튜브 또는 노즐 회전 물 스프레이. 다양한 진동 튜브 크기를 사용할 수 있습니다.

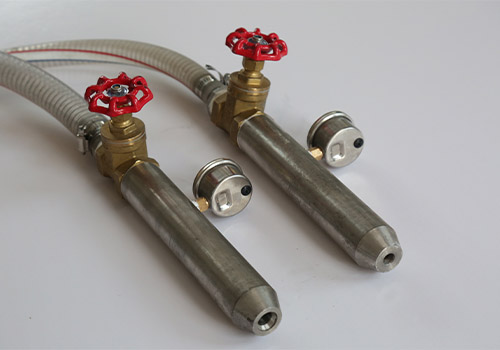

4. IPX5 X6 스프레이 노즐	IPX5 (물 분무): 직경 6.3 mm의 노즐을 사용하여 12.5L/min의 유속 및 고압으로 직접 물을 분사하십시오. IPX6 (강력한 물 스프레이): 노즐 직경 12.5mm, 더 큰 흐름 (100L/min), 고압 물 대포 충격을 시뮬레이션합니다.
5. 물 시스템	물 탱크, 흐름 및 압력 제어 장치, 필터 등으로 구성됩니다. 내부에 물 순환 및 여과 시스템이 있으며 0.03mm 이내에 불순물을 걸러 낼 수 있습니다.
