IPX1 IPX2 물 드립 테스트 장치 가이드

May 08 2026

Table of Content [Hide]

물은 처음에는 극적인 방식으로 제품에 거의 들어 가지 않습니다. 많은 실제 응용 프로그램에서 고장은 천장에서 천천히 떨어지는 것, HVAC 시스템의 응축, 케이블을 따라 흐르는 물 또는 청소 중에 제어판에 떨어지는 물방울로 시작됩니다. 전기 인클로저, 커넥터, 실내 등기구, 의료 기기, 스마트 홈 제품 및 산업용 전자 제품의 경우 작은 방울도 부식, 절연 고장, 잘못된 신호 또는 안전하지 않은 작동으로 이어질 수 있습니다.

안IPX1 IPX2 물방울 시험 장치이 유형의 위험을 위해 설계되었습니다. 제어되는 떨어지는 물 조건을 생성하므로 엔지니어는 인클로저가 IEC 60529 테스트 요구 사항에 따라 내부 구성 요소를 유해한 물 유입으로부터 보호하는지 여부를 평가할 수 있습니다. 테스트 자체는 단순 해 보이지만 유량, 샘플 위치, 틸트 각도 및 드립 분포와 같은 요소는 모두 최종 결과에 영향을 미칩니다.

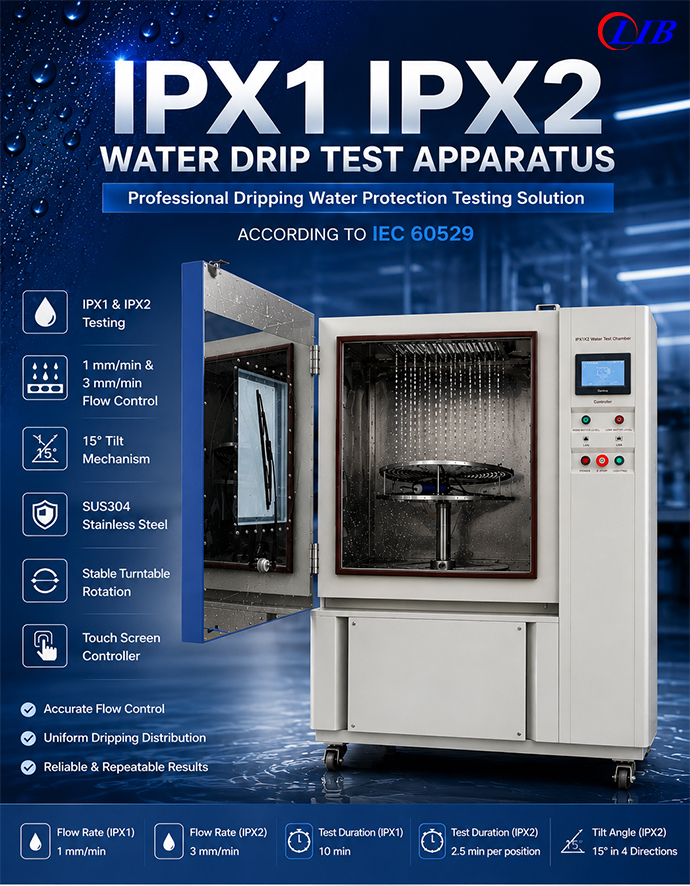

IPX1 IPX2 물 드립 테스트 장치는 무엇입니까?

IPX1 IPX2 물방울 테스트 장치는 IP 코드의 처음 두 개의 방수 보호 수준을 평가하는 데 사용되는 제어 된 물방울 수 시스템입니다. 물은 샘플 위에 위치한 드립 트레이의 고르게 분포 된 구멍을 통과하여 테스트중인 장비 위에 수직 물방울을 생성합니다.

스프레이, 제트 또는 침수 테스트와 달리 IPX1 및 IPX2 는 저압 낙하에 중점을 둡니다. 이 테스트는 정상적인 서비스 중에 지붕 누출, 결로 또는 약간의 각진 떨어지는 것과 같은 조건을 시뮬레이션합니다.

일반적인 시스템에는 다음이 포함됩니다.

균일 한 구멍이있는 물방울 트레이
조정 가능한 물 흐름 제어
샘플 턴테이블
IPX2 테스트를위한 15 ° 틸트 메커니즘
물 순환 및 여과 시스템
프로그래머블 컨트롤러
스테인레스 스틸 작업실 구조

안정적이고 반복 가능한 물 분포가 중요합니다. 차단 된 드립 구멍, 고르지 않은 흐름 또는 불안정한 압력은 부정확 한 결과 및 일관되지 않은 통과/실패 판단으로 이어질 수 있습니다.

IPX1 vs IPX2 테스트 요구 사항

테스트 레벨	물 노출	샘플 위치	유량	시험 기간
IPX1	수직으로 떨어지는 방울	정상적인 작동 위치, 회전	1mm/min	10 분
IPX2	기울어 진 인클로저에 수직으로 떨어지는 방울	4 방향으로 15 ° 기울기	3mm/min	위치 당 2.5 분

IPX1 은 제품이 정상 작동 위치에 남아있는 동안 수직으로 떨어지는 물에 대한 보호를 평가합니다. IPX2 는 인클로저가 4 방향으로 15 ° 기울어 져 이음새, 통풍구, 케이블 항목, 버튼 및 가스켓 인터페이스 주위에 물이 수집 될 수 있기 때문에 더 까다 롭습니다.

IPX1 을 통과하는 제품은 기울어진 노출 동안 물이 인클로저 조인트 또는 커넥터 경로를 따라 이동하는 경우 여전히 IPX2 에 실패 할 수 있습니다.

IEC 60529 떨어지는 물 테스트 개요

IEC 60529 인클로저 보호를 위한 IP 코드 시스템을 정의한다. IPX1 및 IPX2 를 위해:

물이 샘플에 수직으로 떨어집니다.
IPX1 는 1mm/min 물 강도를 사용합니다.
IPX2 는 3mm/min 물 강도를 사용합니다.
IPX2 는 4 개의 기울어 진 위치에서 테스트가 필요합니다.
수용은 물이 유해한 영향을 미치는지 여부에 따라

"유해한 효과" 는 제품 표준 및 용도에 따라 다릅니다. 배수 지역의 작은 물 흔적이 허용 될 수 있지만, 살아있는 부품, PCB, 터미널, 센서 또는 절연 장벽에 도달하는 물은 일반적으로 고장으로 간주됩니다.

전형적인 IPX1/IPX2 시험 절차

테스트하기 전에 인클로저 상태, 씰, 케이블 항목 및 작동 상태를 포함하여 테스트중인 장비를 검사하고 문서화해야합니다. 이어서, 샘플을 턴테이블 상의 정상 작동 위치에 놓는다.

IPX1 시험을 위해, 장치를 1mm/분의 물 흐름으로 설정하고, 샘플을 10 분 동안 약 1 r/분으로 회전시킨다. 목적은 정상적인 설치 조건에서 수직 떨어지는 물 노출을 시뮬레이션하는 것입니다.

IPX2 테스트를 위해 샘플은 정상 위치에서 15 ° 기울어지고 4 개의 다른 방향으로 노출됩니다. 물 유량은 3mm/분으로 증가하고, 각 위치는 2.5 분 동안 시험된다.

노출 후 제품에 유해한 침입이 있는지 검사합니다. 엔지니어는 일반적으로 라이브 부품, 커넥터 캐비티, PCB 영역, 디스플레이, 절연 표면, 스위치 및 케이블 진입 점을 확인합니다. 기능 검사는 종종 인클로저를 열기 전후에 수행됩니다.

IPX1 IPX2 물 드립 테스트 장치 설정 고려 사항

신뢰할 수있는 테스트 결과는 적절한 설정에 크게 의존합니다. 드립 트레이는 깨끗하고 방해받지 않는 구멍을 통해 균일 한 물 분배를 제공해야합니다. 압력 변동이 노출 수준에 영향을 줄 수 있기 때문에 안정적인 물 공급 및 흐름 제어가 중요합니다.

샘플은 실제 설치 조건에 최대한 가깝게 배치해야합니다. 케이블 방향, 장착 방향 및 배수 경로는 테스트 중 물 거동에 크게 영향을 줄 수 있습니다.

전문 시스템에는 일반적으로 다음이 포함됩니다.

물방울 구멍 막힘을 줄이기위한 물 여과
조정 가능한 샘플 높이
안정적인 턴테이블 회전
프로그래밍 가능한 흐름 및 타이밍 제어
SUS304 스테인레스 스틸 내부 구조

이러한 기능은 지속적인 실험실 사용 중 반복성을 향상시키는 데 도움이됩니다.

IPX1 X2 물방울 물 테스트의 일반적인 실수

절차가 비교적 간단하지만 테스트 오류가 일반적입니다.

일반적인 문제는 다음과 같습니다.

IPX2 테스트 중 IPX1 유량 사용
단 하나의 기울어 진 방향으로 IPX2 테스트
흐름이 안정되기 전에 타이머 시작
막힌 드립 구멍 무시
비현실적인 수로를 만드는 잘못된 케이블 라우팅
노출 후 기능 검사 건너 뛰기

커넥터 테스트에서 일반적인 문제 중 하나는 케이블을 따라 물 추적입니다. 케이블이 실제 설치 조건과 다르게 라우팅되면 테스트 결과가 실제 현장 성능을 반영하지 못할 수 있습니다.

신뢰할 수있는 IPX1 IPX2 물 드립 테스트 장치를 선택하는 방법

양호한 장치는 단순히 떨어지는 물을 발생시키기보다는 안정하고, 반복가능하고, 제어하기 쉬운 시험 조건을 제공해야 한다.

중요한 선택 포인트는 다음과 같습니다.

정확한 1mm/min 및 3mm/min 흐름 제어
균일 한 0.4mm 드립 구멍
1 r/min 주변의 안정적인 턴테이블 회전
신뢰할 수있는 15 ° 틸트 기능
조정 가능한 샘플 위치
물 순환 및 여과 시스템
SUS304 스테인리스 건설
터치 스크린 프로그래머블 컨트롤러
모니터링을위한 관찰 창
누수 및 물 부족에 대한 안전 보호

여러 제품 또는 생산 배치에서 반복 테스트를 실행하는 실험실의 경우 자동화는 작업자 오류를 줄이고 일관성을 향상시킵니다.

LIB 산업 전체 IP 방수 및 먼지 테스트 솔루션

실제 제품 개발에서 IPX1 및 IPX2 테스트는 종종 인클로저 검증의 첫 번째 단계 일뿐입니다. 많은 제품은 또한 IEC 60529 및 관련 표준에 따라 더 높은 방수 수준 또는 먼지 유입 보호가 필요합니다.

LIB 산업은 다음을 포함하여 IP 먼지와 방수 테스트 장비의 완전한 범위를 제공합니다.

방수 시험 장비

IPX1/X2:IPX1 IPX2 물 드립 테스트 장치
IPX3/IPX4:진동 튜브 비 테스트 챔버
IPX5/IPX6:물 제트 테스트 챔버
IPX7/IPX8:침수 테스트 챔버
IPX9K:고온 고압 스프레이 챔버
포괄적 인 IPX1-IPX6 X9K 통합 방수 테스트 챔버

먼지 진입 시험 장비

LIB 산업은 또한 IP5X 및 IP6X 테스트를위한 먼지 보호 테스트 챔버를 제조합니다.

일반적인 시스템에는 다음이 포함됩니다.

왜 LIB 산업 IPX1 IPX2 물 드립 테스트 장치를 선택

LIB 산업 IPX1 IPX2 물방울 테스트 장치는 안정적인 떨어지는 시뮬레이션 및 장기 실험실 사용을 위해 설계되었습니다. 이 시스템은 10 분 동안 1mm/min에서 IPX1 테스트를 지원하고 4 개의 15 ° 위치로 3mm/min에서 IPX2 테스트를 지원합니다.

장치는 다음을 사용합니다.
