AUV 풍화 시험 챔버자외선 풍화 시험 챔버는 자연 실외 노출의 파괴적 영향을 크게 단축된 시간 내에 재현하도록 설계된 고급 실험실 시험 장비입니다. 햇빛, 온도 변화, 비, 이슬로 인한 자연 풍화는 수개월 또는 수년에 걸쳐 재료를 열화시킬 수 있습니다. UV 풍화 챔버는 이러한 복잡한 환경 스트레스 요인을 며칠 또는 몇 주간의 지속적이고 제어된 노출로 압축합니다.
자연 태양광의 전체 스펙트럼을 모사하는 제논 아크 챔버와 달리, UV 챔버는 특히 자외선 스펙트럼(290 nm ~ 400 nm)에 초점을 맞춥니다. 자외선은 유기 재료, 폴리머, 코팅에서 대부분의 광화학적 분해를 일으키기 때문에, UV 풍화 챔버는 내구성 평가를 위한 비용 효율적이고 재현성이 높으며 효율적인 솔루션을 제공합니다.
실제 실외 환경에 재료를 노출시켜 수명을 시험하는 것은 긴 시간과 예측 불가능한 날씨 변수로 인해 종종 비실용적입니다. 가속 UV 시험은 제품 개발 주기 초기에 중요한 성능 통찰력을 제공함으로써 이 격차를 해소합니다.
출시 시간 단축:재료 배합을 신속하게 검증하여 제품 출시 일정을 단축합니다.
비용 절감:치명적인 현장 실패, 비용이 많이 드는 제품 리콜 및 보증 청구를 방지합니다.
품질 보증:배치 간 재료 일관성과 고객 내구성 사양 준수를 보장합니다.
배합 최적화:연구 개발 팀이 다양한 첨가제, UV 안정제, 보호 코팅을 나란히 평가할 수 있게 합니다.

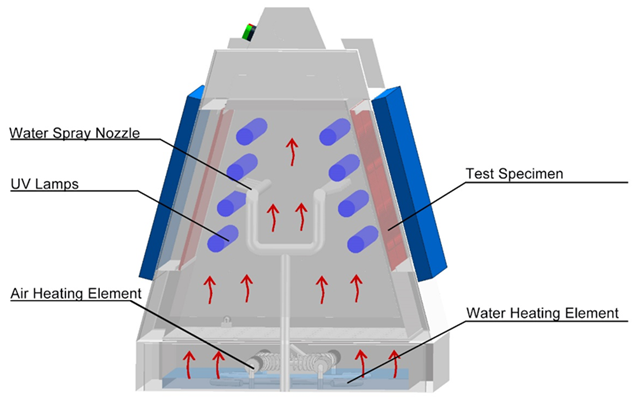

고성능 UV 풍화 시험 챔버는 시험 수명 주기 전반에 걸쳐 일관된 환경 조건을 유지하기 위해 전문적인 엔지니어링 하위 시스템을 통합합니다.
챔버는 특수 형광 램프를 주요 방사원으로 사용합니다. 시험 요구 사항에 따라 일반적으로 두 가지 주요 램프 유형이 배치됩니다.
UVA-340 램프:태양광의 중요한 단파장 자외선 스펙트럼(365 nm에서 태양광 차단 지점인 295 nm까지)을 모방합니다. 이는 자연 실외 노출과의 상관관계에 이상적입니다.
UVB-313 램프:더 짧고 더 강한 UV 파장을 사용하여 최대 가속을 유도합니다. 이는 품질 관리, 내성 재료 스크리닝 또는 신속한 스트레스 시험에 일반적으로 사용됩니다.
시험 샘플은 시험 공간 주변에 배치된 평판 홀더에 장착됩니다. 시료 배치는 중앙 광원 배열로부터 균일한 거리와 방사 조도 노출을 보장합니다.
비로 인한 물리적 침식과 급격한 온도 강하로 인한 열 충격을 재현합니다. 순수한 탈이온수는 조절된 압력 하에 가열된 샘플 표면에 직접 분사됩니다.
야간 이슬의 미묘하지만 손상이 큰 영향을 모사합니다. 챔버 바닥 수조에서 가열된 물은 따뜻한 증기를 생성하여, 더 차가운 시험 시료의 노출된 전면에 수증기가 응축되도록 합니다.
고용량 가열 장치와 순환 팬은 광조사 및 응축 주기 모두에서 내부 공기 온도를 제어하며, 주변 온도에서 최대 80°C까지 범위를 조절합니다.
최신 장비에는 기술자가 다단계 노출 루틴을 구성하고, 방사 조도 교정 임계값을 설정하고, 작동 시간을 추적하며, 실시간 데이터를 기록할 수 있는 프로그래머블 컨트롤러가 탑재되어 있습니다.
| 하위 시스템 | 주요 기능 | 일반 작동 범위 |
|---|---|---|
| UV 램프 배열 | 광화학적 스트레스 발생 | UVA-340: 0.68–1.38 W/m² 또는 UVB-313 |
| 물 분무 | 비 모사 및 열 충격 | 제어 가능한 주기 시간 (예: 2시간마다 15분) |
| 응축 시스템 | 이슬 모사 | 100% 상대 습도, 40°C–60°C |
| 가열 시스템 | 화학 반응 가속 | UV 주기 동안 최대 80°C |
| 방사 조도 제어 | 광 출력 자동 조절 | 폐루프 피드백 센서 추적 |
UV 챔버 내 가속 노화 과정은 순차적으로 또는 동시에 작용하는 네 가지 주요 환경 요인에 의존합니다.
단파장 자외선 광자는 폴리머, 엘라스토머, 유기 안료 내 화학 결합을 파괴하기에 충분한 에너지를 가지고 있습니다. 이로 인해 광산화가 유발되어 사슬 절단, 가교, 변색 및 기계적 약화를 초래합니다.
열은 광산화 반응의 촉매 역할을 합니다. 화학 반응 속도론에서 경험 법칙으로, 온도가 10°C 상승할 때마다 화학 분해 속도가 대략 두 배가 됩니다. 뜨거운 UV 단계와 더 차가운 응축 단계가 교대로 반복되면 주기적인 물리적 팽창과 수축이 발생합니다.
수분은 심각한 물리적 열화를 일으킵니다. 응축은 재료 표면의 미세 균열에 침투하여 안정제와 가소제를 용출시킵니다. UV 노출과 결합되면 수분은 백화, 물집, 박리 및 녹 형성을 유발합니다.
표준 UV 노출 시험은 교대하는 환경 단계를 통해 순환합니다. 대표적인 프로파일은 다음과 같이 실행될 수 있습니다.
60°C에서 8시간 UV 노출 → 50°C에서 4시간 응축 → 반복
UV 풍화 시험 챔버는 광범위한 제조 및 연구 분야에서 사용됩니다.
플라스틱 및 폴리머:실외 가구, 파이프, 포장재의 구조적 무결성, 황변 지수, 인장 강도 손실 및 표면 균열을 평가합니다.
자동차 외장 부품:심각한 환경 열화에 대한 범퍼 트림, 라이트 렌즈, 사이드 미러, 자동차 클리어 코트를 시험합니다.
페인트 및 표면 코팅:건축용 코팅 및 산업용 페인트의 광택 유지, 색상 견뢰도, 백화, 박리, 물집 저항성을 평가합니다.
직물 및 섬유:실외 장비, 차양, 해양 비닐, 합성 섬유의 색상 탈색 및 직물 섬유 분해를 시험합니다.
건축 자재:지붕 멤브레인, 비닐 사이딩, 태양광 패널 백시트, 창틀의 지속적인 기상 요소 노출에 대한 장기 수명을 검증합니다.
주요 국제 시험 표준반복성과 세계적인 규제 수용을 유지하기 위해, 시험은 확립된 국제 표준을 준수해야 합니다.
ASTM G154:비금속 재료의 노출을 위한 형광 자외선(UV) 램프 장치 작동에 관한 표준 관행. 표준 작동 주기, 램프 선택 및 유지보수 절차를 정의합니다.
ISO 4892-3:플라스틱 — 실험실 광원에 대한 노출 방법 — 제3부: 형광 UV 램프. 전 세계 폴리머 시험에 맞춘 노출 프로토콜을 명시합니다.
GB/T 16422.3:플라스틱 — 실험실 광원에 대한 노출 방법 — 제3부: 형광 UV 램프. ISO 프로토콜과 밀접하게 정렬된 중국 국가 표준.
ASTM D4329:플라스틱의 형광 UV 노출에 관한 표준 관행. 특히 플라스틱 재료 응력 평가에 중점을 둡니다.
정확하고 반복 가능한 결과를 보장하고 장비 수명을 최대화하기 위해 작업자는 다음 지침을 준수해야 합니다.
탈이온(DI)수 사용:물 분무 시스템에 항상 순수한 탈이온수를 공급하여 미네랄 침전물이 시험 샘플을 오염시키거나 분무 노즐을 막는 것을 방지합니다.
정기 방사 조도 교정:특수 방사계를 사용하여 UV 방사 조도 센서를 정기적으로 교정하여 자연적인 램프 노화 및 루멘 손실을 보정합니다.
시료 배치 엇갈림:챔버 전체에 걸쳐 균일한 공기 흐름과 온도 분포를 유지하기 위해 (필요한 경우 빈 패널을 사용하여) 사용 가능한 모든 랙 슬롯을 채우십시오.
정기 램프 교체:일관된 스펙트럼 분포를 유지하기 위해 제조업체 권장 사항에 따라 형광 램프를 교체하고 회전시킵니다.
UV 풍화 시험 챔버를 관장하는 작동 원리, 주요 구성 요소 및 국제 표준을 이해하는 것은 내구성 있고 고품질의 재료를 개발하는 데 필수적입니다. 통제된 실험실 일정 내에서 수년간의 혹독한 실외 노출을 모사함으로써, 이러한 챔버는 제조업체가 자신감 있게 혁신하고, 제품 위험을 낮추며, 전 세계 시장에 오래 지속되는 제품을 제공할 수 있게 합니다.
English
русский
français
العربية
Deutsch
Español
한국어
italiano
tiếng việt
ไทย
Indonesia
