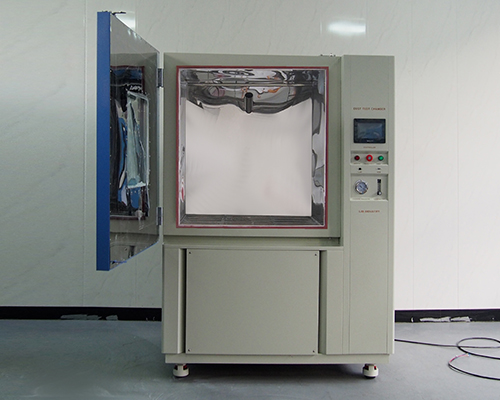

먼지 테스트에서 테스트 결과의 신뢰성을 보장하는 열쇠는먼지 테스트 챔버IEC-60068-2-68 표준을 준수합니다. 표준은 측정 된 부분의 부피가 장비 작업실의 부피의 25% 초과하지 않아야하며, 바닥 면적은 작업실의 바닥 면적의 50% 초과하지 않아야하며, 그리고 높이는 바닥 영역의 최대 크기에 따라 계산되어야합니다 (최대 높이는 500mm).
이 기사에서는 실제 계산 및 선택 논리를 결합하여 명확한 운영 가이드를 제공합니다.
테스트 조각의 부피는 ≤ 작업실 부피 × 25%.
예를 들어, 측정 된 부분의 부피가 200L 이면 작업실의 최소 부피는 200L ÷ 25% = 800L 입니다.
테스트 조각의 최대 하단 영역은 작업실 x 50% 하단 영역 ≤ 이어야합니다.
예를 들어, 시험편의 바닥 면적이 0.4m ²이면 작업실의 최소 바닥 면적은 0.4m ² ÷ 50% = 0.8m ²입니다.
(높이는 바닥 영역의 최대 크기를 기준으로합니다) (높이는 최대 크기에 따라 500) | |
DI-800 | 바닥 면적은 0.4(500*800)(570*700) 를 초과하지 않아야합니다. |
DI-1000 | 바닥 면적은 0.5(700*700) 를 초과하지 않아야합니다. |
DI-1500 | 바닥 면적은 0.75(700*1070)(750*1000) 를 초과하지 않아야합니다. |
DI-2000 | 바닥 면적은 1(700*1400)(660*1500) 를 초과하지 않아야합니다. |
(높이가 600 로 계산 될 때) | |
DI-800 | 바닥 면적은 0.33(500*660) 를 초과하지 않아야합니다. |
DI-1000 | 바닥 면적은 0.41(640*640)(580*700) 를 초과하지 않아야합니다. |
DI-1500 | 하단 면적은 0.62(440*1100)(620*1000)(680*900) (700*880) 를 초과하지 않아야합니다. |
DI-2000 | 하단 영역은 0.83(700*1180)(630*1300)(590*1400) (550*1500) 를 초과 할 수 없습니다. |
(높이가 700 로 계산 될 때) | |
DI-800 | 바닥 면적은 0.28(500*560)(466*500) 를 초과하지 않아야합니다. |
DI-1000 | 바닥 면적은 0.35(590*590)(500*700) 를 초과하지 않아야합니다. |
DI-1500 | 하단 면적은 0.53(530*1000) (600*880)(700*750) 를 초과하지 않아야합니다. |
DI-2000 | 하단 면적은 0.830.71(470*1500)(500*1400)(540*1300) 를 초과 할 수 없습니다. |
요약 | |
| DI-800 | (500*660*600) (500*800*500)(570*700*500) |
DI-1000 | (580*700*600)(640*640*600)(700*700*500) |
DI-1500 | (440*1100*600)(620*1000*600)(680*900*600)(700*880*600) (700*1070*500)(750*1000*500) |
DI-2000 | 550*1500*600)(590*1400*600)(630*1300*600) (660*1500*500)(700*1400*500)(700*1180*600) |
참고:
장비의 크기는 볼륨과 하단 영역의 요구 사항을 동시에 충족해야합니다. 계산 된 값보다 약간 큰 표준 모델이 선호되며 10% 20% 공간은 고정 장치 설치 또는 다중 샘플 테스트를 위해 예약됩니다.
공기 흐름: 테스트 조각은 작업실의 중앙 영역 70% 내에 배치해야하며, 챔버 벽으로부터의 거리는 공기 순환을 방해하지 않도록 ≥ 100mm 여야합니다.
환경 매개 변수: 시험 챔버의 습도는 25% 미만이어야하며, 온도 범위는 일반적으로 RT + 5 ℃ ~ 60 ℃이며, 적합한 모델은 테스트 표준에 따라 선택해야합니다.
올바른 먼지 테스트 챔버를 선택하는 것은 표준 준수와 관련이있을뿐만 아니라 테스트 정확도에 직접적인 영향을 미칩니다. LIB 기술 팀에 연락하여 테스트 부품의 길이, 너비 및 높이 치수를 제공하고 전문 엔지니어가 선택 솔루션을 사용자 정의 할 수 있습니다!
