EV, ESS 및 드론 배터리 검증용 -70°C ~ +170°C 환경 시뮬레이션

배터리 고장은 갑자기 발생하는 경우가 드뭅니다. 대부분의 경우, 냉장 보관 후 내부 저항의 약간 증가, 부하 시 전압 불안정, 또는 장기간 고온 노출 시 가스 발생과 같은 미묘하고 측정 가능한 변화로 시작됩니다.

A배터리 테스트 챔버는 이러한 조건을 제어되고 반복 가능한 환경에서 재현하도록 설계되었습니다. 엔지니어들이 EV, 드론 또는 에너지 저장 시스템에 배치하기 전에 배터리 셀, 모듈 및 팩을 평가할 수 있게 합니다.

현대의 배터리 검증은 더 이상 정적인 고온 및 저온 테스트에 국한되지 않습니다. 여기에는 다음과 같은 조합이 필요합니다.온도 사이클링, 전기 부하 시뮬레이션 및 장기 노화 재현.


온도가 배터리 고장의 첫 번째 방아쇠가 될 때

배터리 성능은 온도에 크게 의존하며, 비교적 작은 편차도 전기화학적 거동을 크게 변화시킬 수 있습니다.

조건	온도 범위	일반적인 거동
극한 저온 스트레스	-70°C ~ -40°C	전압 강하, 리튬 도금 위험, 느린 이온 확산
저온 시동 조건	-20°C	방전 효율 감소, 응답 지연
표준 작동	20°C ~ 25°C	안정적인 전기화학적 성능
고온 부하	45°C ~ 60°C	부반응 가속화, 가스 발생
열적 학대 조건	85°C ~ 170°C	재료 열화, 안전 임계값 테스트

At 저온, 전해액 점도가 급격히 증가하여 이온 이동성을 낮추고 전압 강하를 유발합니다.
At 고온, 부반응이 가속화되어 내부 압력이 증가하고 장기 열화가 촉진됩니다.

이것이 바로 배터리 테스트 시스템이 하나의 제어된 플랫폼 내에서깊은 저온 성능과 고온 안정성을 모두 유지해야 하는 이유입니다..

-70°C에서 +170°C까지: 실제 기후 극한 조건 재현

배터리 시스템은 안정적인 환경에서 작동하는 경우가 거의 없습니다. EV, 드론 및 ESS 설비는 모두 빠르고 반복적인 환경 변화를 경험합니다.

일반적인 실제 시나리오는 다음과 같습니다.

-30°C에서 밤새 주차 후 EV 저온 시동
지상 온도에서 고고도 냉기로 전환되는 드론 비행
사막의 주간 고온과 야간 결빙 조건에 노출된 ESS 캐비닛

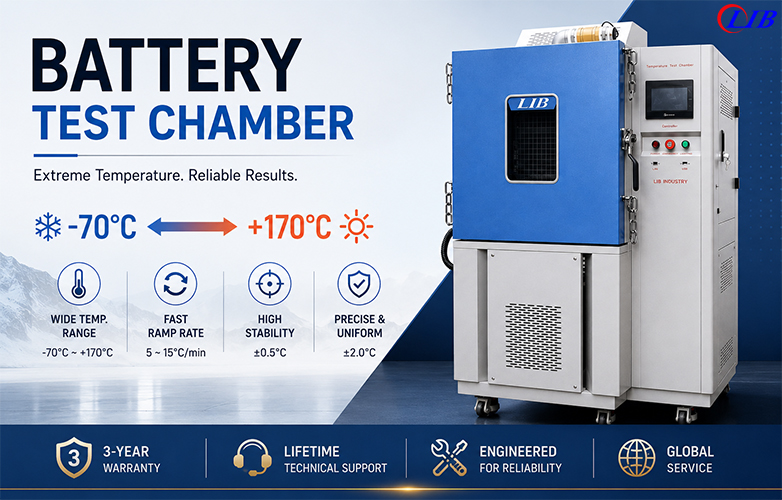

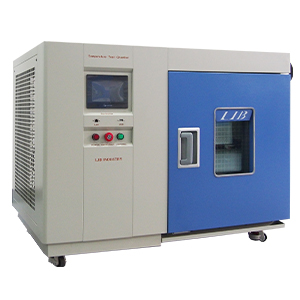

이러한 조건을 시뮬레이션하기 위해 LIB 배터리 테스트 챔버는 다음과 같이 설계되었습니다.

파라미터	표준 사양	옵션 업그레이드
온도 범위	-70°C ~ +170°C	확장된 맞춤화
온도 변동	±0.5°C	—
온도 편차	±2.0°C	—
변화율	~10°C/min	5°C/min / 15°C/min

배터리 연구에서 고장은 종종 온도 단독으로 인해 발생하는 것이 아니라전기 부하 스트레스와 결합된 온도 변화율에 의해 발생합니다..

열 사이클링: 구조적 약점이 나타나기 시작하는 지점

정적 온도 노출은 재료 안정성을 확인할 수 있지만,열 사이클링은 기계적 피로를 드러냅니다..

반복적인 팽창과 수축 과정에서 다음 구조가 가장 큰 영향을 받습니다.

용접 접합부 및 탭 연결부
버스바 및 전도 경로
접착층 및 밀봉 재료
센서 장착 지점

일반적인 열 사이클 테스트에는 다음이 포함될 수 있습니다.

-40°C → +85°C
각 단계별 유지 시간: 2~6시간
사이클 수: 표준에 따라 50 ~ 500+ 사이클

제조 과정의 사소한 불일치도 장기 사이클링 스트레스 하에서 드러납니다.

재현 가능한 데이터 품질을 보장하기 위해 LIB 시스템은 장기 사이클 테스트 중 국부적인 온도 정체 구역을 최소화하는 고균일 기류 설계를 사용합니다.

배터리 노화는 시간 기반이 아니라 스트레스 기반입니다.

배터리 노화는 일반적으로 두 가지 메커니즘으로 평가됩니다: 캘린더 노화와 사이클 노화.

캘린더 노화 (보관 열화)

일반적인 조건:

온도: 25°C / 45°C / 60°C
SOC: 30% / 60% / 90%
기간: 30~180일

주요 측정 항목:

용량 유지율
내부 저항 증가
전압 드리프트
물리적 팽창

사이클 노화 (사용 시뮬레이션)

일반적인 조건:

온도: -20°C / 25°C / 45°C
충방전 사이클: 300~2000 사이클
부하 프로파일: 정적 또는 동적

관찰 결과:

열화 곡선 거동
발열 경향
전압 붕괴 특성
부하 제거 후 회복 성능

가장 가치 있는 출력은 합격/불합격이 아니라열화율과 고장 가속 거동입니다..

애플리케이션 기반 테스트: EV, ESS 및 드론 배터리는 서로 다르게 거동합니다

배터리 테스트는 단순한 실험실 조건이 아닌 실제 시스템 거동을 반영해야 합니다.

EV 배터리 시스템: 동적 부하 + 열 관리 결합

EV 배터리는 다음과 같은 복합 조건에서 작동합니다.

고방전 전류
회생 제동
열 관리 상호작용

일반적인 테스트 조건:

저온 시동: -30°C
정격 작동: 25°C
열 스트레스: 45°C ~ 60°C

LIB는 EV 팩 테스트를 지원하며대용량 챔버와 전기적 접근 통합완전한 시스템 수준 검증을 가능하게 합니다.

ESS 시스템: 장기적인 기후 열화

에너지 저장 시스템은 느리지만 지속적인 환경 스트레스에 직면합니다.

일일 열 사이클링
계절적 온도 변화
장시간 충방전 사이클

일반적인 시나리오:

12시간 고온 / 12시간 저온 사이클
-20°C ~ 60°C 환경 변동
저율 충전 상태에서의 저속 사이클링

LIB는 다음을 제공합니다.워크인 환경 챔버캐비닛 수준 ESS 검증을 위해.

드론 배터리: 저온 스트레스 하에서의 빠른 방전

드론 전원 시스템은 빠르게 변화하는 조건에서 작동합니다.

이륙 시 빠른 방전
고도에 의한 냉각
중량 제약 하에서의 높은 전류 밀도

일반적인 테스트 조건:

-20°C ~ -40°C 보관
높은 C-레이트 방전
반복 비행 사이클 시뮬레이션

안전 설계: 열 폭주 위험 제어

과충전, 단락 또는 고온 노출과 같은 학대 조건에서 리튬 배터리는 열 폭주 상태에 진입하여 가스 방출, 연기 또는 심지어 화염 전파가 발생할 수 있습니다.

LIB 배터리 테스트 챔버는 다단계 안전 보호로 구성할 수 있습니다.

안전 계층	기능
연기 및 가스 감지 (>300 ppm)	조기 이상 감지
압력 모니터링 (>200 kPa)	내부 고장 표시
자동 전원 차단	에너지 입력 즉시 중단
비상 배기 시스템	위험 가스 제거
방폭 구조	물리적 고장 사건 억제
