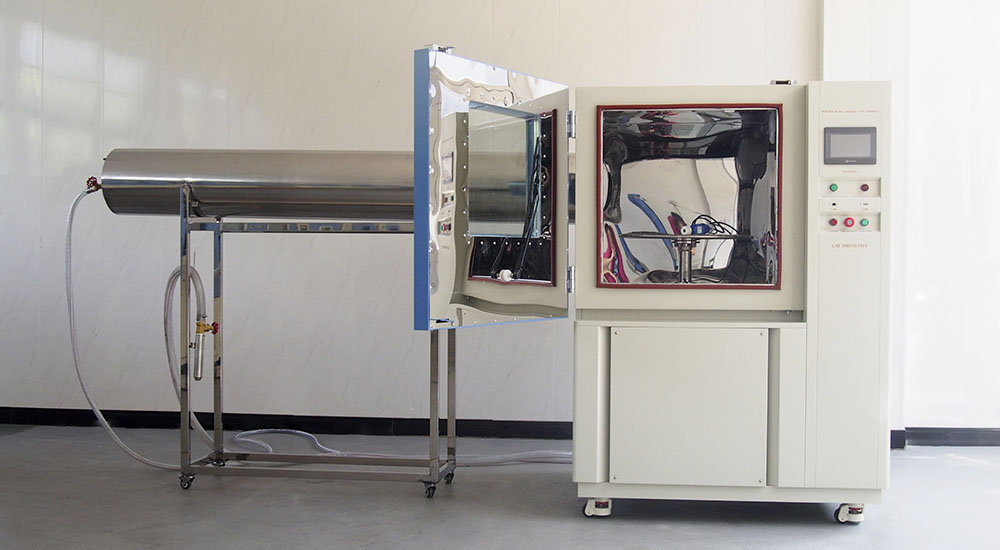

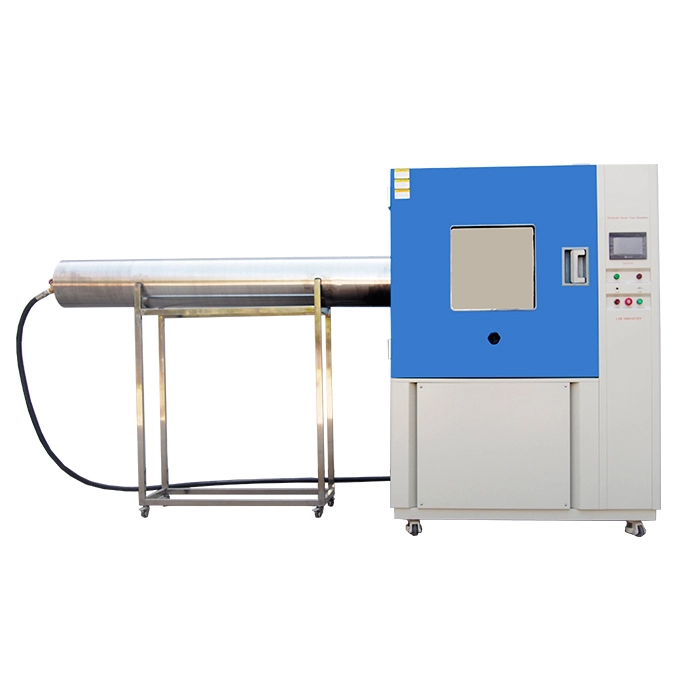

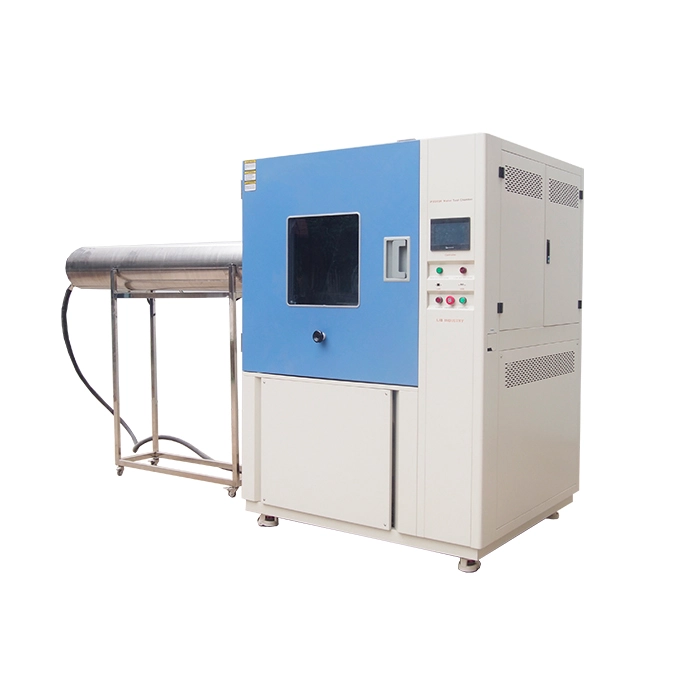

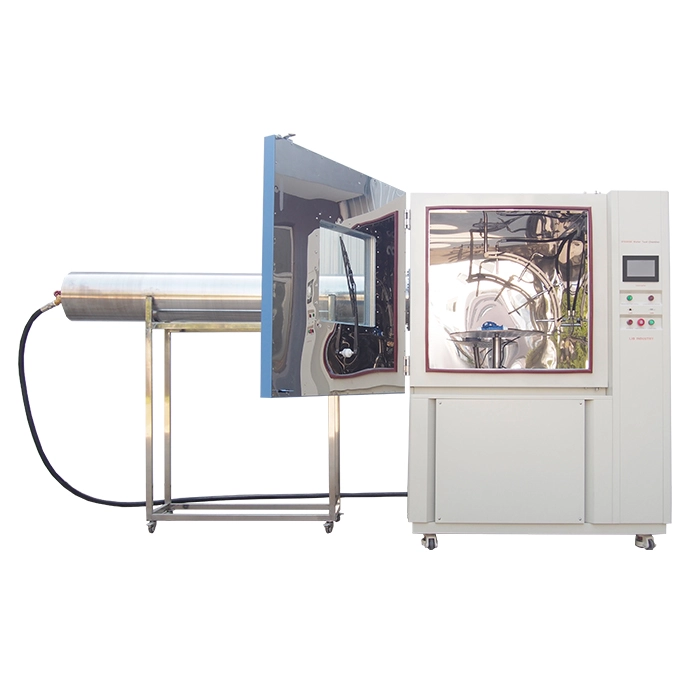

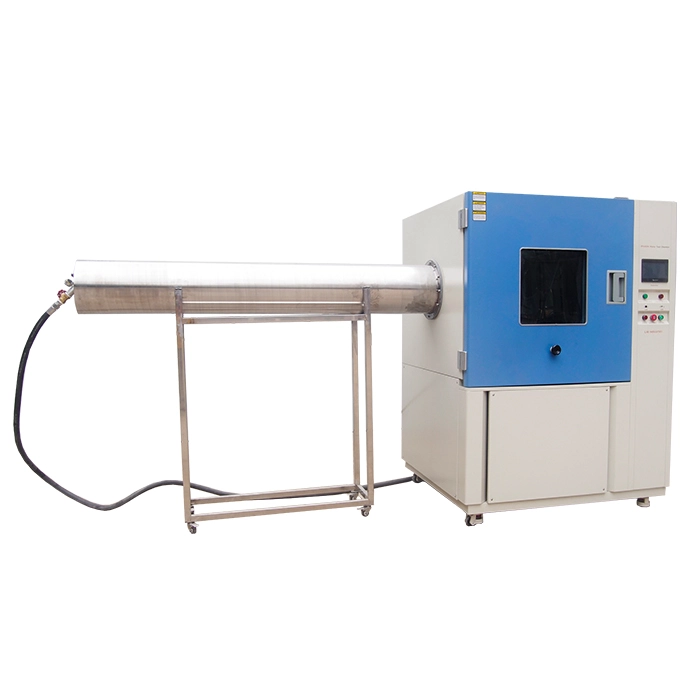

IP6K9K 테스트 머신

IP6K9K 시험 챔버 | IPX6K IPX9K 고압 분무 시험기

IP6K9K 시험 챔버고압, 고온 물 분사 조건에서 제품 하우징의 보호 수준을 평가하도록 설계된 고성능 환경 시험 시스템입니다.  6은 강력한 물 분사 방지를 의미하며, K는 더 높은 물 분사 강도를 나타냅니다. 9K는 주로 고온 88℃ 및 고압수 8000-10000kpa의 보호 시험을 시뮬레이션합니다. 이는 IPX6K 강력한 물 분사 시험IPX9K 고압 온수 시험을 결합하여 가혹한 환경에서 제품 내구성을 검증하는 중요한 솔루션입니다.


모델: R6K9K-1200

표준: IEC 60529, IPX6K, IPX9K, ISO20653,  IEC 60068-2-68,  IEC 60598, MIL-STD-810G

다음 제품에도 관심이 있으실 수 있습니다: 방진 시험 챔버물 분사 시험 챔버IPX9K 시험 장비


IP6K9K 시험기 특징 및 이점

✔ IPX6K 및 IPX9K 이중 시험 시스템

한 대의 장비로 고압 워터젯과 고온 스프레이 시험을 모두 지원합니다.

✔ 안정적인 고압수 제어

수압은 다음 범위로 정밀 제어됩니다:8000–10000 kPaIPX9K 시험용

✔ 고온 스프레이 시뮬레이션 (최대 88°C)

실제 자동차 세척 및 환경 노출 조건을 시뮬레이션합니다.

✔ 완전 자동 PLC 제어 시스템

터치스크린 인터페이스를 통해 사용자는 다음을 설정할 수 있습니다:

  • 스프레이 시간

  • 수온

  • 턴테이블 속도

  • 스프레이 각도

✔ SUS304 스테인리스 스틸 챔버

내부식성 구조로 장기적인 내구성과 안정적인 성능을 보장합니다.

✔ 샘플 턴테이블 높이 조절 가능

  • 속도: 5 ± 1 r.p.m

  • 적재 용량: 50 kg

  • 다양한 샘플 크기에 맞춰 높이 조절 가능

✔ 내장형 물 여과 시스템

0.03mm까지 입자를 걸러내 노즐 성능을 안정적으로 유지합니다.

IP6K9K 시험 챔버 자세히 보기


IP6K9K 시험기 사양

모델

R6K9K-1200

내부 치수 (mm)

1000*1200*1000 D*W*H

외형 치수 (mm)

1150*3550*2100 D*W*H

내부 용적 (L)

1200

매개변수

시험 플랫폼 직경

600mm

시험 플랫폼 속도

5±1 r.p.m

턴테이블 하중

50kgs

시험 플랫폼 높이

200-400 mm (조절 가능)

IPX6K





노즐 내경

6.3mm

유량

75 L/min +/- 5%

수압

1000 Kpa

거리:

분사 노즐에서 시료까지

2.5m ~ 3m

IPX9K













물 분사 각도

0°, 30°, 60°, 90°

물 분사 온도

주변 온도 ~ +88℃ (조절 가능)

분사 노즐

4개, 각 위치당 30초

거리:

분사 노즐에서 시료까지

10~15cm

수압

8000-10000 Kpa (조절 가능)

유량

14L-16L/min

온도 센서

PTR Platinum Resistance PT100Ω/MV A-class

히터 요소

Nichrome heater

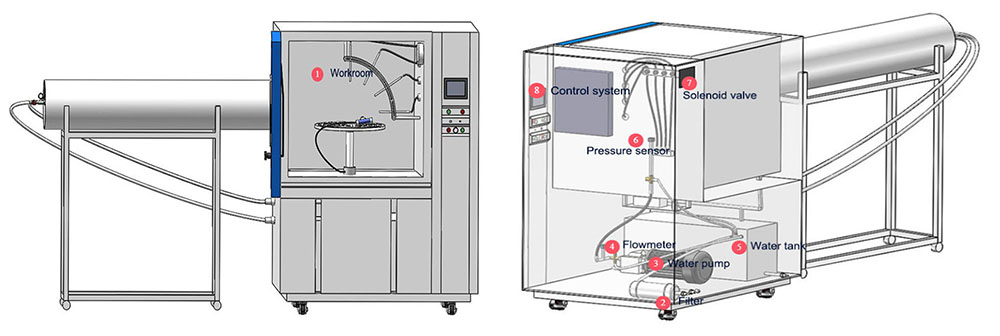

IP6K9K 시험기 구성

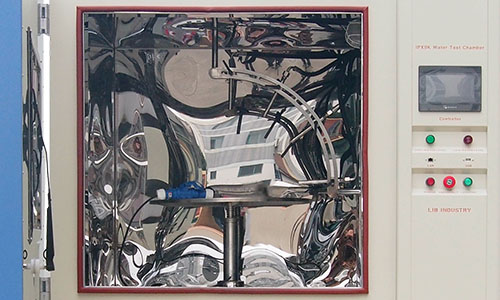

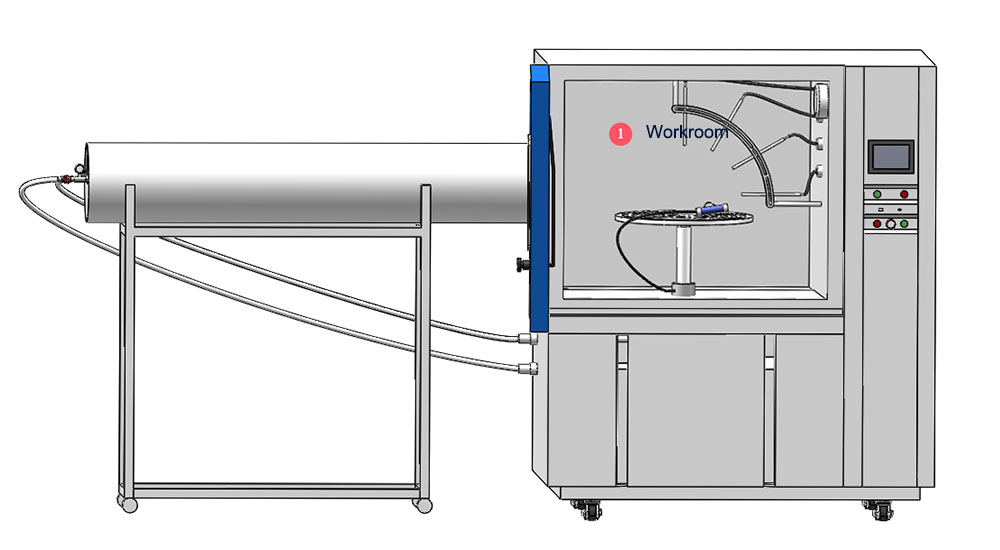

① 시험실

SUS304 스테인리스 스틸 제작으로 부식과 고압수 충격에 강합니다.

12.5mm 직경의 6K 노즐은 강한 분사를 생성하며 파이프 왼쪽에 위치하고, 9K 노즐은 시험실 내부에 0°, 30°, 60°, 90°의 4가지 분사 각도로 배치됩니다. 노즐은 녹 방지를 위해 스테인리스로 제작되었습니다.

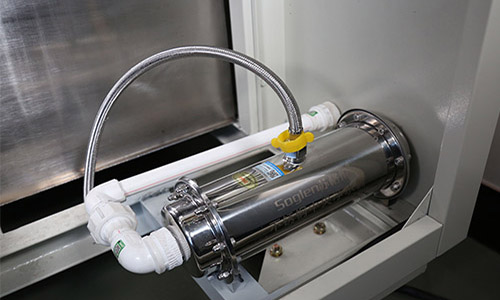

② 필터

0.03mm보다 큰 불순물을 제거하여 노즐 안정성을 보호하고 정확한 유량 출력을 보장합니다.

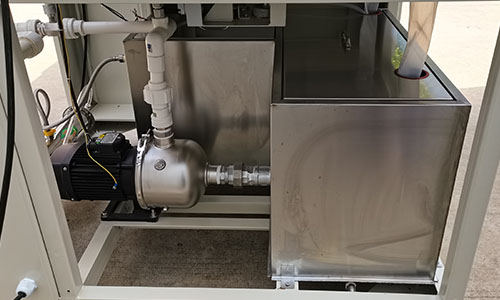

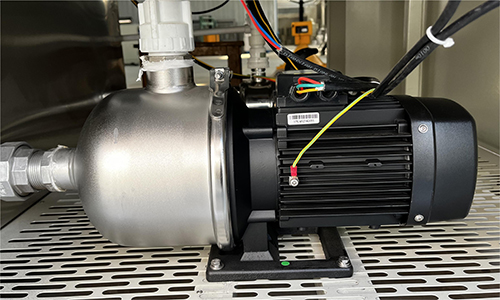

고압수 펌프

IPX6K 및 IPX9K 시험에 필요한 일정한 압력 출력을 제공합니다.


유량 측정 시스템

분사 유량이 IPX6의 경우 100±5(L/min), IPX9K의 경우 14~16L/min 요구 사항을 충족하는지 확인하기 위해 유량을 측정합니다.


물 탱크

수위 센서가 장착되어 지속적인 모니터링과 자동 보충 제어가 가능합니다.

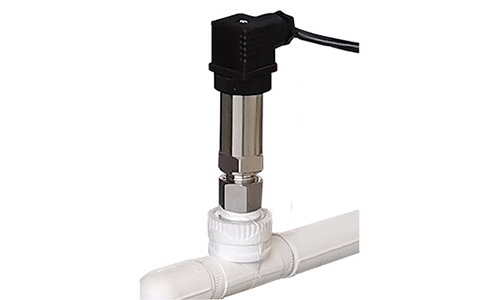

⑥ 압력 센서

압력 값을 정확하게 측정하며, 압력 프로브는 고압에 대한 저항성이 강합니다.

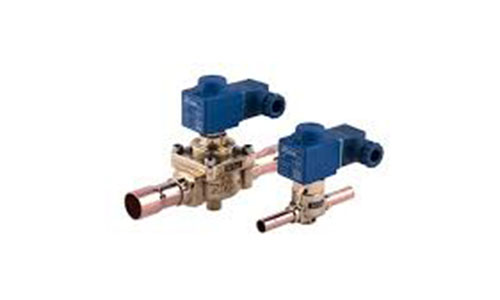

솔레노이드 밸브

솔레노이드 밸브는 제어 시스템의 지시에 신속하고 정확하게 반응하여 물의 흐름을 제어합니다.

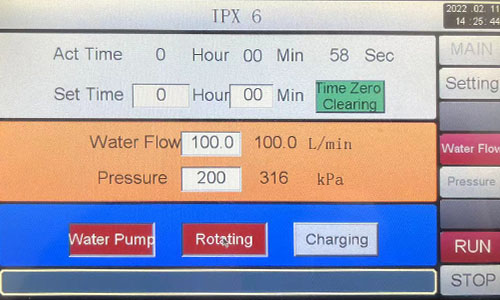

제어 시스템

터치 스크린 제어 패널로 사용자는 시험 매개변수(분사 시간, 수온, 턴테이블 속도 등)를 편리하게 설정하고 시험을 시작/중지하며 결과를 확인할 수 있습니다.

LIB Industry를 선택해야 하는 이유

LIB IndustryLIB Industry는 환경 시뮬레이션 시험 장비의 글로벌 제조업체로, 고정밀 신뢰성 시험 시스템을 전문으로 합니다.

장점:

  • 3년 보증 및 평생 유지보수

  • 24/7 글로벌 기술 지원

  • 7~15일 이내 신속 배송

  • 맞춤형 시험 챔버 솔루션

  • 58개국 이상 수출 경험

  • 출하 전 72시간 엄격한 시험

연구소 및 제조업체가 완전한 환경 신뢰성 시험 시스템을 구축하도록 돕습니다.

신뢰할 수 있는IPX6K & IPX9K 고압수 분사 시험 시스템, LIB Industry는 귀하의 시험 요구에 맞춘 전문 솔루션을 제공합니다.

오늘 문의하시면 다음을 받으실 수 있습니다:

  • 기술 제안서

  • 제품 도면

  • 맞춤형 구성

  • 24시간 이내 빠른 견적

LIB Industry — 모든 시험에 정밀함을
