열 쇼크 챔버 란 무엇이며 제품에 필요한 이유

Mar 12 2026

Table of Content [Hide]

blog-1-1 오늘날의 까다로운 제조 환경에서 급격한 온도 변동은 전자 제품, 자동차 모듈, 항공 우주 부품 및 산업용 장치에 심각한 영향을 줄 수 있습니다. 제품 신뢰성을 보장하기 위해,LIB 산업열 충격 챔버-둘 다 포함2 구역 및 3 구역 고온 및 저온 충격 테스트 챔버-정확한, 빠른 온도 사이클링 제공-220 °C 에 75 °C아래 전환 시간과 함께3-6 초및 온도 안정성± 2 °C.

산업 전반에 걸쳐 널리 사용되는 당사의 챔버는 다음과 같은 국제 표준을 준수합니다.IEC 60068-2-14(급속한 온도 변화를 위한 환경 시험),MIL-STD-810(군사 열 충격),JESD22(반도체 신뢰성) 및LV124(자동차 전자 부품 테스트). 균일 한 공기 순환, 독립적 인 난방/냉각 영역 및 프로그래밍 가능한 터치 스크린 제어,LIB 산업 열 충격 챔버극도의 고온 간 전환을 시뮬레이션하고 잠재적 결함을 발견하고 제품이 글로벌 신뢰성 벤치 마크를 충족하는지 확인할 수 있습니다.

러시아 항공 우주 고객이 최근열 충격 테스트 챔버중요한 구성 요소를 평가합니다. 사이에 샘플을 사이클링-70 °C 및 200 °C빠른 전환으로 그들은 기존 테스트가 놓친 사소한 물질적 약점을 발견했습니다. 그들은 챔버를 칭찬했습니다.안정적인 성능, 최소한의 유지 보수 및 재현 가능한 결과품질 보증 프로세스의 필수 부분이되었다는 점에 주목하십시오.

열 충격 테스트가 제품 신뢰성에 중요한 이유

열 충격 테스트극한의 고온 및 저온 사이의 빠른 전환에 제품을 노출시킵니다. 온도를 천천히 높이는 표준 환경 테스트와 달리 열 충격 테스트는 갑작스런 열 응력을 견딜 수있는 제품의 능력을 평가합니다.

채택해야 할 주요 이유열 충격 시험 기계포함:

잠재 결함 발견:대량 생산 전에 마이크로 균열, 솔더 조인트 고장 또는 재료 변형을 감지하십시오.
장기 성능 보장:열 충격을 견디는 제품은 현장 조건에서 생존 할 가능성이 더 높습니다.
글로벌 표준 준수:열 충격 테스트는 제품이 만나는 것을 도울 수 있습니다MIL-STD-810, IEC 60068 및 GB/T 2423.22, 고객 및 규제 기관을 안심시킵니다.
비용 절감:열 응력으로 인한 제품 리콜, 보증 청구 및 현장 고장을 피하십시오.

테스트 효과를 결정하는 주요 매개 변수는 다음과 같습니다.

매개 변수	전형적인 가치
온도 범위	-70 °C ~ 220 °C
온도 램프 비율	초당 3-5 ° C
복구 시간	≤ 5 분
샘플 용량	50-200 kg (바구니 또는 층 당)
표준 준수	MIL-STD-810, IEC 60068, GB/T 2423.22

실제 열 충격을 시뮬레이션함으로써 제품은 운송, 저장 또는 작동 극단에 더 잘 대비됩니다.

열 충격 챔버의 종류: 2 구역 대 3 구역

2 구역 열 충격 챔버

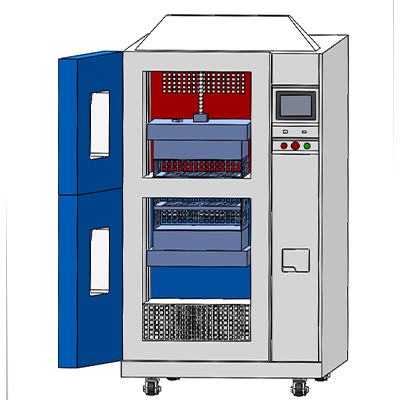

2 구역 열 충격 챔버예열 챔버와 예비 냉각 챔버로 구성됩니다. 샘플은 바스켓 엘리베이터를 통해 구역 사이에 빠르게 전달되어 몇 초 만에 고온 또는 저온 변화를 시뮬레이션 할 수 있습니다.

주요 장점은 다음과 같습니다.

빠른 온도 전환:회복 시간 ≤ 5 분으로 3 초 미만의 샘플 전송.
독립적 인 온도 영역:뜨겁고 차가운 챔버는 별도로 작동하여 원활한 사이클링을 위해 미리 설정된 온도를 유지합니다.
튼튼한 건축:내식성을위한 거울 마감 처리 된 SUS304 스테인레스 스틸로 만든 내부; 코팅 된 강철로 강화 된 외부.
고급 공기 순환:팬은 모든 샘플에 대해 일관된 노출을 제공하여 열 분포를 보장합니다.
사용자 친화적 인 컨트롤:프로그래밍 가능한 터치 스크린은 PID 제어, 사용자 지정 프로그램, 원격 모니터링 및 다국어 인터페이스를 지원합니다.
데이터 로깅:USB 포트는 추적 및 분석을위한 온도 곡선 및 테스트 데이터를 쉽게 내보낼 수 있습니다.

2 구역 열 충격 챔버는 전자 제품, 소형 자동차 부품 및 PCB 보드에 이상적이며 대부분의 열 충격 응용 분야에 비용 효율적이지만 고정밀 솔루션을 제공합니다.


모델		TS-162	TS-340	TS-500	TS-1000
내부 볼륨 (mm)		22L	72L	211L	505L
적재 용량		20kg	30kg	50kg	60kg
예열 룸	상한 온도	220 ℃
	난방 시간	주변 ~ 200 ℃, 30 분 이내
미리 시원한 방	하한 온도	-75 ℃
	냉각 시간	주변 ~ -70 ℃, 30 분 이내
시험실	고온 노출 범위	주위 20 ~ 200 °C
	저온 노출 범위	-65 ~ -5 °C
온도 변동		≤ ± 0.5 ℃
온도 편차		≤ ± 3 ℃
온도 회복 시간		5 분 이내
냉각 시스템		기계 압축 냉동 시스템
컨트롤러		프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결
인테리어 소재		SUS304 스테인리스
관찰 창		인테리어 조명, 더블 레이어 열 안정성 실리콘 고무 밀봉
표준 구성		선반 2 개


바구니	테스트 구멍 및 경첩

뜨겁고 차가운 공기 순환	PLC 컨트롤러

3 구역 열 충격 챔버

3 구역 열 충격 챔버고온 및 저온 사이의 중간 영역을 통합하여 빠른 열 사이클링을 유지하면서 더 부드러운 전환을 허용합니다. 이는 특히 크고, 섬세하거나, 고급 성분에 유리하다.

주요 장점은 다음과 같습니다.

넓은 온도 범위:-70 ° C에서 220 ° C로의 극단적 인 전이가 가능하여 가장 심각한 조건을 시뮬레이션합니다.
정밀 제어:최대 편차 ≤ ± 3 ° C가있는 ± 0.5 ° C의 변동; 0.001 ° C 정확도의 PT100 센서가 장착되어 있습니다.
소형, 공간 절약 디자인:단일 테스트 챔버는 공압 댐퍼를 통해 뜨겁고 차가운 공기를 순환시켜 큰 발자국없이 성능을 유지합니다.
튼튼한 건축:SUS304 스테인레스 스틸 내부 및 고밀도 단열재로 강화 된 외부 스틸.
유연한 샘플 처리:레이어 당 최대 50 KG를 지원하는 조정 가능한 천공 선반; 사용자 정의 가능한 구성.
고급 공기 순환:원심 팬은 모든 샘플에 걸쳐 균일 한 온도 분포를 보장합니다.

극도의 열 사이클링에서 정밀도와 신뢰성이 중요한 항공 우주, 자동차 전자 제품 및 군사 응용 분야에서 3 구역 고온 저온 충격 챔버가 선호됩니다.

공기-공기, 공기-액체 및 액체-액체 열 충격 솔루션

LIB 산업은 제품 유형 및 테스트 요구 사항에 따라 열 충격 테스트를위한 세 가지 주요 솔루션을 제공합니다.

솔루션	설명	이상적인 응용
공기-공기	두 영역에서 열 전달 매체로 공기를 사용	전자, 플라스틱, 소비자 장치
공기-액체	더 빠른 열 전달을 위해 공기와 액체를 결합하십시오	빠른 ΔT가 필요한 민감한 구성 요소
액체-액체	최대 전도도를 위해 두 영역에서 액체를 사용	정밀 장치, 높은 ΔT 제품
