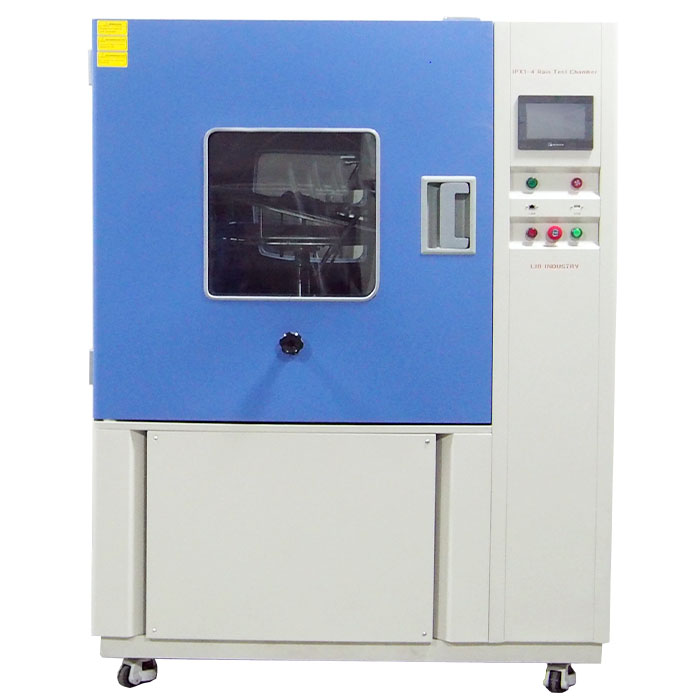

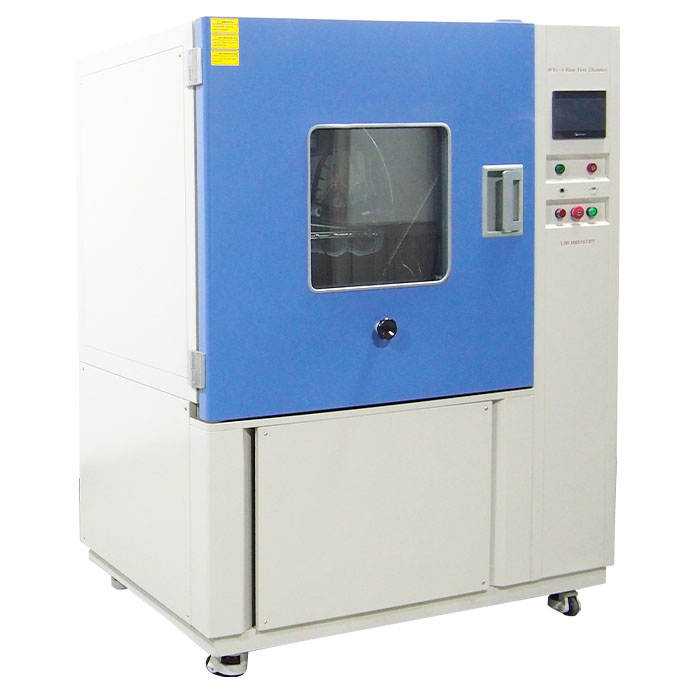

침수 시험 장비

Name: 침수 시험 장비
Brand: Xi'an LIB Environmental Simulation Industry

침수 시험 장비는 다양한 강우 및 물 노출 환경을 모사하여 제품 외함의 방수 성능을 평가합니다. IEC 60529 및 ISO 20653 규격을 따르며, IPX1, IPX2, IPX3, IPX4 방수 등급 시험을 지원합니다.

이 장비는 다양한 강우 환경을 모사할 수 있으며, IPX1, IPX2, IPX3, IPX4 등급의 방수 시험을 지원하고, 기본적인 수직 낙수에서 다각도 물 분사까지 커버합니다.

시험 역량:

IPX1:수직 낙수 시험

IPX2:15° 기울임 낙수 시험

IPX3:최대 120° 각도에서의 물 분사

IPX4:전방향 스플래시 시험

사용 가능 모델: R800C R1200C

준수 규격: IEC 60529, ISO 20653, IPX1 ~ IPX4

하단

IEC 60529 IPX1~IPX4 표준을 준수하는 방수 시험 장비

1. 종합적인 방수 시험 능력
물방울 낙하, 강수, 스플래싱, 분사 등 다양한 유형의 물 노출을 통해 IPX1부터 IPX4까지의 방수 시험 요구 사항을 충족합니다.

2. 첨단 제어 및 자동화
고급 제어 시스템과 주파수 변환 기술을 탑재하여 강우 강도, 시험대 움직임, 분사 각도(진자), 물 분사량 등의 시험 파라미터를 자동으로 조절할 수 있습니다.

3. 효율적인 물 재활용 시스템
부상볼 밸브가 장착된 내장 물 탱크로 자동 급수 및 재활용이 가능합니다. 원활한 작동과 시험 중단 방지를 위해 저수위 감지 및 경보 기능이 포함되어 있습니다.

4. 강화된 안전 보호
작동 중 오발진을 방지하는 도어 자동 잠금 장치 등 여러 안전 조치가 통합되어 시험 내내 작업자 안전을 보장합니다.

모델	R800C	R1200C
내부 치수 (mm)	900950950	130013501370
외형 치수 (mm)	118014201920	154018202200
유효 용적 (L)	810	2400
진동관 반경	400mm	600mm
물방울 받침 크기	600*600	1000*1000
분사 구멍 직경	φ0.4mm
구멍 간격	50 mm
진동관 진폭 각도	0 ~ ±180° (조절 가능)
턴테이블 회전 속도	1r/min (속도 조절 가능)
수압 제어	유량계
컨트롤러	프로그래머블 컬러 LCD 터치스크린 컨트롤러, 이더넷 연결
급수 시스템	물 탱크, 부스터 펌프, 자동 급수, 수처리 시스템
안전 장치	과열 보호; 과전류 보호; 수량 부족 보호; 누전 보호; 위상 순서 보호
외장 재질	보호 코팅 강판
내장 재질	SUS304 스테인리스강

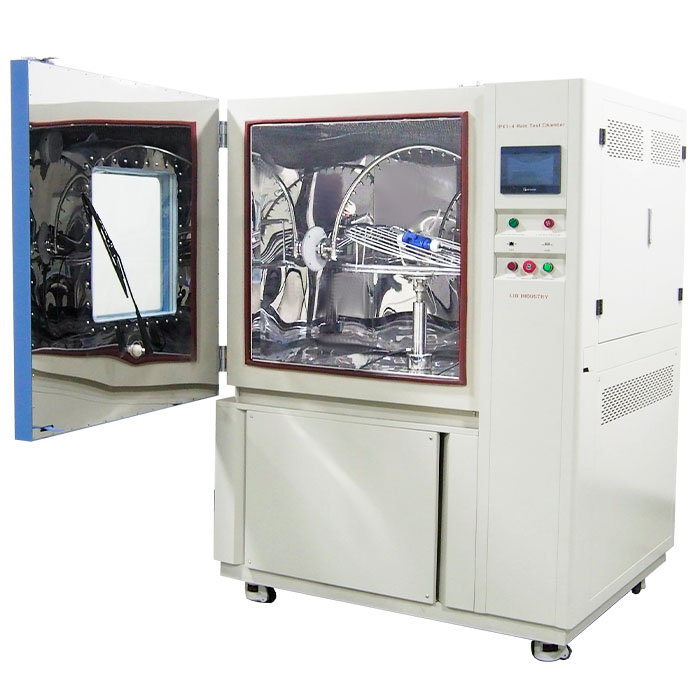

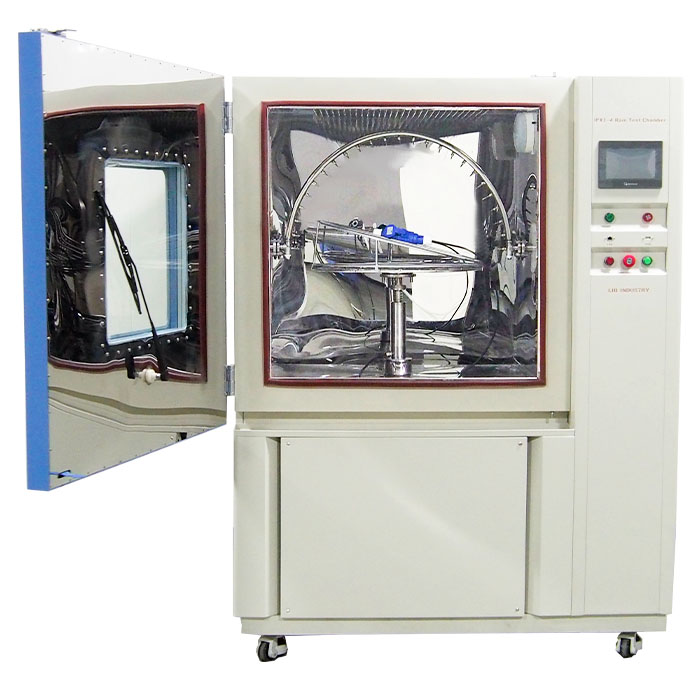

관측창	와이퍼가 달린 이중 단열 유리

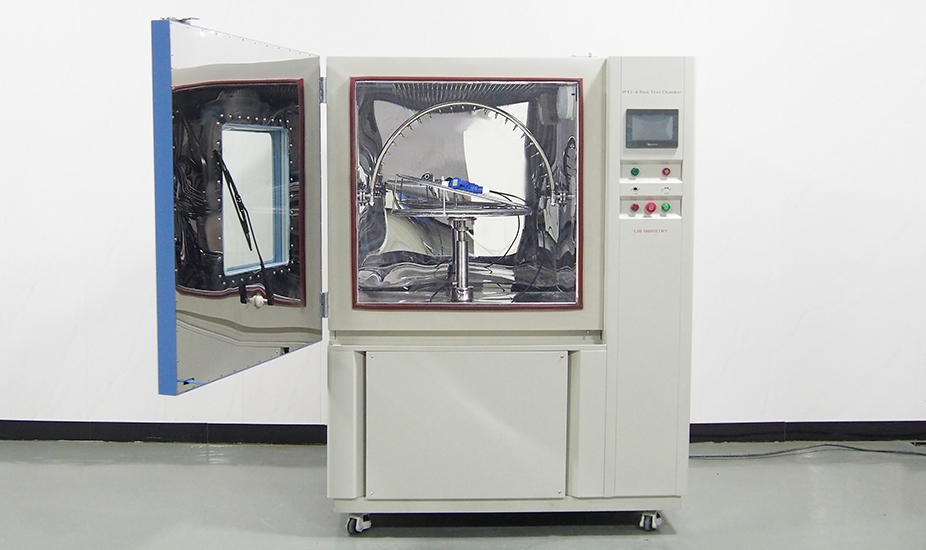

작업실	작업실은 SUS304 스테인리스강 판으로, 녹이 잘 슬지 않고 내식성이 있으며 청소가 용이합니다. 무용접 처리, 방수 실링 스트립 및 배수 구멍이 장착되어 물 누설을 효과적으로 방지합니다.
물방울 받침판	물방울 구멍 직경은 Φ0.4mm, 구멍 간격은 20×20mm로, IPX1/2 시험에 적합하며, IPX2 시험 시 턴테이블을 15° 기울입니다. 물방울 받침 크기: 600600, 10001000

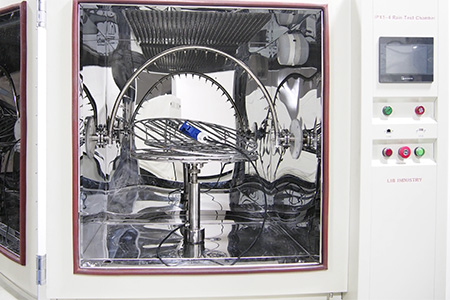

진동관	설정 각도 내에서 진동하며 물을 분사하여 시료에 다방향 비를 모의할 수 있습니다. IPX3/4 시험의 경우, 반경 크기는 400mm, 600mm이며, 진동관 각도는 120º(IPX3), 360º(IPX4)에 도달할 수 있습니다.
제어 시스템	사용자 친화적인 HMI를 갖춘 PLC 터치스크린. 다양한 언어 인터페이스를 사용할 수 있습니다. 시험 시간, 분사 각도, 물 유량 등의 파라미터를 설정할 수 있습니다. 프로그래머블 타이밍, 수동/자동 전환, 비상 경보 기능.
