워크 인 환경 챔버벤치 탑 테스트 챔버의 더 큰 버전이 아닙니다. 많은 실험실의 경우 신뢰성 인프라의 일부가됩니다. 전체 어셈블리, 무거운 샘플, 생산 배치, 전자 캐비닛, 자동차 부품, 배터리 팩, 항공 우주 부품, 산업 시스템은 반복 가능한 온도 및 습도 조건에 노출 될 수 있습니다.
구매자에게 주요 질문은 "챔버가 얼마나 커야합니까?" 입니다. 더 나은 질문은 챔버가 실제 테스트 조건을 재현하고, 장기 실행 중에 안정적인 제어를 유지하고, 부하를 안전하게 운반하고, 바닥 공간이나 예산을 낭비하지 않고 필요한 표준을 충족시킬 수 있습니까?
이 가이드는 MIL-STD-810H 방법 503.7 온도 충격 요구 사항에 특별한주의를 기울여 대형 샘플, 배치 테스트 및 장기 신뢰성 프로그램을위한 워크 인 환경 챔버를 선택하는 방법을 설명합니다.
워크 인 환경 챔버는 대형 제품 또는 여러 샘플 주변의 온도, 습도, 사이클링 및 기타 환경 스트레스를 시뮬레이션하는 데 사용되는 대규모 제어 테스트 공간입니다.
접근 챔버와 달리 워크 인 테스트 챔버는 기술자가 적재, 고정 장치 설정, 배선, 검사 및 샘플 배치를위한 작업 공간에 들어갈 수 있도록합니다. 챔버는 고온 및 저온 노출, 온도 습도 사이클링, 저장 테스트, 신뢰성 스크리닝, 재료 평가 및 제품 자격을 위해 사용될 수 있다.
큰 환경 테스트 챔버는 일반적으로 샘플이 작은 캐비닛에서 적절하게 테스트되지 않을 때 선택됩니다. 이것은 공기 흐름이 차단되거나 샘플이 열을 생성하거나 제품이 선반에 너무 무거워 지거나 여러 장치가 동일한 프로파일로 테스트되어야 할 때 발생합니다.
워크 인 챔버자동차, 전자, 항공 우주, 배터리 기술, 방위, 재료 및 산업 장비 테스트에 널리 사용됩니다. 일반적인 예는 다음과 같습니다.
· 자동차 조명 어셈블리, 대시 보드, 센서, 커넥터 및 EV 배터리 모듈
· 통신 캐비닛, 서버 랙, 제어 패널 및 전력 전자
· 항공 우주 인클로저, 항공 전자 하우징, 포장 장비 및 지상 지원 부품
· 태양 전지 패널, 산업용 모터, 대형 플라스틱 부품 및 코팅 금속 어셈블리
· 선적 전에 대량 생산 된 부품에 대한 배치 신뢰성 테스트
이러한 경우에, 시험 반복성은 챔버 부피 이상에 의존한다. 공기 순환, 바닥 적재, 열 제거, 케이블 라우팅, 습도 회수, 도어 밀봉 및 장기 안정성은 모두 최종 테스트 결과에 영향을 미칩니다.

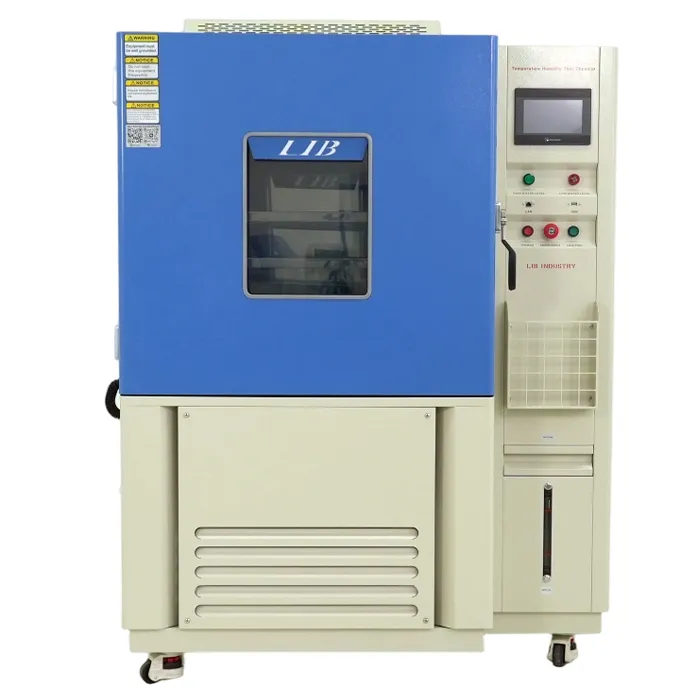

표준 온도 습도 챔버설치가 쉽고 작은 부품에 충분합니다. 보행 챔버는 샘플 크기, 배치 수량, 고정 장치 설계 또는 테스트 지속 시간이 더 작은 유닛의 실제 한계를 초과 할 때 더 나은 선택이됩니다.
|
|
샘플을 완전한 시스템으로 테스트해야 할 때 워크 인 챔버를 선택하십시오. 대형 어셈블리에서 부품을 제거하면 테스트가 더 쉬워 질 수 있지만 가스켓 누출, 커넥터 응력, 재료 확장 불일치, 케이블 경화, 코팅 균열과 같은 실제 고장 지점을 숨길 수도 있습니다. 또는 설치된 전자 장치 주변의 응축.
대형 샘플 선택을위한 환경 챔버의 경우 하나 대신 3 차원을 확인하십시오.
선택 항목 | 확인해야 할 사항 | 중요한 이유 |
샘플 봉투 | 길이, 너비, 높이, 문, 손잡이, 비품 | 기류 막힘 및 적재 어려움 방지 |
작업 정리 | 모든 측면과 샘플 위의 공간 | 온도 및 습도 분포를 돕습니다 |
총 부하 | 샘플 무게, 카트 무게, 고정물 무게 | 바닥 구조 및 안전에 영향 |
열 부하 | 모터, 전자, 램프, 배터리, 전원 장치 | 냉각 용량 요구 사항 변경 |
액세스 포인트 | 케이블 포트, 관측 창, 경사로, 카트 | 장기 실행 중 테스트 중단 감소 |
일반적인 실수는 내부 치수에 의해서만 챔버를 선택하는 것입니다. 공기가 부하 주위를 움직여야하기 때문에 실제 사용 가능한 공간은 더 작습니다. 치밀한 배치 배치는 종이에 좋은 샘플 용량을 줄 수 있지만 실제로는 균일 성이 떨어집니다.
배치 테스트는 많은 시간, 일 또는 몇 주에 걸쳐 안정적인 챔버 성능이 필요합니다. 챔버는 문 개구부 후에 복구해야하며, 큰 드리프트없이 습도를 유지하고 데이터를 추적 할 수 있어야합니다.
생산 검증을 위해 워크 인 기후 챔버는 많은 샘플을 함께 실행하여 테스트 시간을 줄일 수 있습니다. 예를 들어, 전자 제조자는 여러 개의 작은 챔버를 병렬로 실행하는 대신 하나의 온도 습도 보행 챔버에서 80 개의 제어 박스를 테스트할 수 있다. 핵심은 모든 유닛이 비슷한 환경을 볼 수 있도록 샘플을 배치하는 것입니다.
MIL-STD-810H 방법 (503.7) 은 온도 충격을 커버한다. 항공 우주, 방위, 실외 전자 제품, 차량 장착 장비 및 매우 다른 환경간에 빠르게 이동할 수있는 패키지 시스템에서 종종 논의됩니다.
.png "Walk-In_Environmental_Chamber_Buying_Guide_for_Large_Samples,_Batch_Testing,_and_MIL-STD-810H_Applications_(3).png")
방법 (503.7) 은 물자가 물리적 손상이나 성능 손실없이 급격한 공기 온도 변화를 견딜 수 있는지 평가하는 데 사용됩니다. 이 방법은 1 분 이내에 10 ℃보다 큰 공기 온도 변화로서 급격한 변화를 정의한다.
그 숫자는 중요합니다. 3 ° C/min의 가열 속도와 1 ° C/min의 냉각 속도를 가진 단일 워크 인 환경 챔버는 온도 사이클링, 습도 사이클링, 저장 및 신뢰성 테스트에 적합 할 수 있습니다. 그러나 그것은 엄격한 온도 충격 전달과 동일하지 않습니다. 방법 503.7 의 경우 테스트 설정은 컨디셔닝 된 환경 간의 신속한 전송 또는 전송 시간 규칙을 충족하는 특수 설계된 배열이 필요합니다.
방법 (503.7) 은 4 가지 변형을 갖는 절차 I를 포함한다. 올바른 선택은 제품의 수명주기 노출에 달려 있습니다.
절차 | 테스트 논리 | 키 매개 변수 |
I-A | 한 일정한 극한 온도에서 다른 온도로의 편도 충격 | 필요한 방향으로 적어도 하나의 충격 |
I-B | 일정한 극한 온도에서 단일 사이클 충격 | 낮은 충격 1 개와 높은 충격 1 개 |
I-C | 일정한 극한 온도에서 멀티 사이클 충격 | 최소 3 주기; T1 과 T2 사이의 반복 전송 |
I-D | 제어 된 주변 온도로 또는 충격 | 제어 된 환경에서 시작한 다음 뜨겁거나 차갑게 움직입니다. |
이송하기 전에, 테스트 아이템은 T1 또는 T2 로 조절된다. 챔버 공기는 필요한 극단에 도달할 때까지 3 ℃/분을 초과하지 않는 속도로 조정된다. 그런 다음 테스트 항목은 1 분 이내에 다른 온도 환경으로 전송됩니다. 전송이 1 분 이상 걸리는 경우 추가 시간은 테스트 계획에서 정당화되어야합니다.
방법 503.7 실제 구성에 중점을 둡니다. 샘플은 예상 저장, 선적 또는 작동 조건에서 테스트해야합니다. 이는 포장되거나, 보호되지 않고, 대표 장착 플랫폼에 설치되거나, 고정 장치에 설치되거나, 서비스 케이블과 연결되는 것을 의미 할 수 있습니다.
구매 요구 사항에 몇 가지 매개 변수를 작성해야합니다.
· 갑작스런 변화 임계 값: 1 분 이내에 10 ° C 이상
· 전송 시간: 정당화되지 않는 한 1 분 이상
· 충격 전 컨디셔닝 램프: 3 ° C/min 이하
· 테스트 항목 근처의 공기 속도: 실제 플랫폼 조건에 다른 값이 필요하지 않으면 1.7 m/s 이하
· 절차 I-C 충격 수: 멀티 사이클 충격이 필요할 때 최소 3 주기
· 추운 지역 인클로저 시나리오를위한 제어 된 주변: 일반적으로 30% ~ 50% RH가있는 18 ° C ~ 24 ° C
· 상대 습도: 일반적으로 재료가 습기에 민감하지 않으면 열 충격 중에 제어되지 않음
이 숫자는 구매 전에 논의해야합니다. 그렇지 않으면, 챔버는 일반적인 온도 범위 요건을 충족할 수 있지만 실제 표준 워크플로우를 지원하지 못한다.
최고의 워크 인 테스트 챔버 선택은 카탈로그 크기가 아닌 테스트 프로파일로 시작됩니다.
내부 크기는 가장 큰 샘플, 배치 레이아웃, 작업자 접근, 카트, 스탠드 및 공기 흐름 클리어런스에 대해 점검해야합니다. 대형 어셈블리의 경우 도어 개구는 챔버 용적만큼 중요 할 수 있습니다. 챔버 내부에 맞지만 문을 통과 할 수없는 제품은 비용이 많이 드는 계획 오류입니다.
무거운 샘플의 경우 강화 된 바닥 구조, 대형 카트, 경사로 및 다층 스탠드가 필요할 수 있습니다. 배터리 팩, 모터, 금속 어셈블리 및 전원 캐비닛은 집중된 하중을 생성 할 수 있으므로 바닥 설계는 실제 로딩 방법과 일치해야합니다.
많은 신뢰성 프로그램의 경우-60 ° C에서 + 150 ° C의 온도 범위와 20% 95% RH까지의 습도 제어는 일반적인 고온, 습기 찬 열, 저장, 그리고 사이클링 프로필. ± 2.0 ℃ 주변의 온도 변동 및 ± 5.0% RH 주변의 습도 변동은 장기 환경 시험에 유용한 기준점이다.
구매자에게 중요한 부분은 최대 및 최소 값뿐만 아니라. 특히 샘플이 열을 발생하거나 공기 흐름을 차단하는 경우 챔버가 실제 샘플과 함께 필요한 조건을 유지할 수 있는지 물어보십시오.
3 ℃/min과 같은 가열 속도 및 1 ℃/min과 같은 냉각 속도는 많은 대용량 온도 사이클링 프로그램을 세트 수 있다. 그러나 전원 장비는 계산을 변경합니다. 서버 랙, 인버터 캐비닛, 배터리 모듈 또는 조명 시스템은 챔버 내부에서 수백 또는 수천 와트를 방출 할 수 있습니다.
열 하중은 인용 전에 명확하게 나열되어야합니다. 공급 업체는 샘플 무게, 작동 전력, 테스트 온도, 습도 포인트, 고정 재료 및 듀티 사이클이 필요합니다. 이 데이터가 없으면 냉각 용량이 작을 수 있습니다.
.png "Walk-In_Environmental_Chamber_Buying_Guide_for_Large_Samples,_Batch_Testing,_and_MIL-STD-810H_Applications_(2).png")
워크 인 챔버 구조는 설치, 재배치, 밀봉 및 장기 유지 보수에 영향을 미칩니다.
모듈 식 워크 인 환경 챔버는 현장에 조립 된 절연 패널을 사용합니다. 좁은 문, 엘리베이터, 제한된 접근 또는 향후 재배치 계획이있는 실험실에 적합합니다. 모듈 식 구조는 또한 크기, 레이아웃, 케이블 포트, 문 및 서비스 위치에 유연성을 제공합니다.Nidec 배치 모터 테스트를 위한 TH-0098프로젝트는 초대형 워크 인 환경 테스트 챔버에 모듈 식 설치 설계를 사용합니다.
이 구조는 건물 접근이 제한되는 대형 환경 테스트 챔버 프로젝트에 종종 선호됩니다.
통합 구조는보다 완벽한 단위로 공장에서 제작되었습니다. 현장 조립 작업을 줄일 수 있으며 강력한 밀봉 성능을 제공 할 수 있지만 운송 및 설치 액세스를 조기에 확인해야합니다. 적재 공간이 충분하고 하역 지역에서 실험실까지의 명확한 경로가있는 사이트에 더 적합합니다.
선택은 챔버뿐만 아니라 건물을 기반으로해야합니다. 천장 높이, 배수 장치, 전원 공급 장치, 환기, 바닥 강도 및 유지 보수 액세스 모든 문제.
좋은 구매 결정은 실용적인 테스트 설명으로 시작됩니다.
견적을 요청하기 전에 샘플 크기, 무게, 재료, 열 부하, 테스트 표준, 온도 범위, 습도 범위, 램프 속도, 테스트 기간 및 배치 수량을 준비하십시오. 또한 테스트 중에 샘플이 전원이 공급되는지 여부를 지정하십시오.
예를 들어, 전원이 공급되는 동안-40 ° C에서 85 ° C에서 테스트 한 통신 캐비닛은 동일한 온도에 저장된 무동력 플라스틱 하우징과 다른 냉동 및 공기 흐름 계획이 필요합니다.
대형 샘플은 환경 테스트에 실패하기 전에 종종 "쉬운 로딩" 테스트에 실패합니다. 챔버에 플러시 플로어, 램프, 강화 된베이스, 레일 카트, 지게차 접근 또는 다층 랙이 필요한지 확인하십시오. 챔버 앞의 문 너비와 회전 공간은 실제 처리 과정과 일치해야합니다.
더 큰 것이 항상 안전한 것은 아닙니다. 오버 리사이징은 에너지 사용, 복구 시간, 습도 물 수요 및 설치 비용을 증가시킵니다. 챔버는 기류 및 취급을 위해 충분히 커야 하지만, 제어 시스템이 매일 사용되지 않는 체적을 조절해야 할 정도로 크지 않아야 한다.
| LIB 산업의 단계별 환경 테스트 챔버 프로젝트의 일부 | |
|
|
LIB워크 인 환경 챔버유연한 구조 옵션, 강화 된 로딩 설계, 프로그래밍 가능한 제어, 기계적 압축 냉동, 강제 공기 순환 및 안전 보호 시스템을 갖춘 대형 샘플 및 다중 샘플 테스트를 위해 설계되었습니다.
LIB 워크 인 챔버는 모듈 식 분리 가능 또는 일체형 구조로 만들 수 있습니다. 프로젝트를 위해 구성 할 때 고온 및 저온 테스트, 온도 습도 사이클링, 부식, 저기압, 먼지, 비, 가스 환경 및 UV 또는 크세논 풍화를 지원합니다.
안전 기능에는 가습기 건조 연소 보호, 과열 보호, 과전류 보호, 냉매 고압 보호, 물 부족 보호 및 누설 보호가 포함될 수 있습니다. 내부는 내구성을 위해 스테인레스 스틸을 사용하고 외부는 산업 작업 환경에 코팅 된 강판을 사용합니다.
자동차 실험실의 경우 챔버는 고온 및 습기 찬 열 프로파일에서 전체 어셈블리 및 배치 부품을 지원할 수 있습니다. 전자 제품, 케이블 포트 및 안정적인 공기 흐름 지원 전원 테스트. 항공 우주 및 방위 관련 제품의 경우 테스트 계획은 MIL-STD 워크 플로를 고려할 수 있습니다. 배터리 및 산업용 샘플의 경우 강화 된 적재 및 안전 설계가 중심이됩니다.
구매자 필요 | 유용한 챔버 기능 | 실용적인 혜택 |
대형 어셈블리 | 사용자 정의 내부 크기, 큰 문, 강화 바닥 | 더 쉬운 로딩 및 현실적인 시스템 레벨 테스트 |
일괄 검증 | 다층 스탠드 및 균일 한 공기 순환 | 반복 가능한 노출로 실행 당 더 많은 샘플 |
긴 시험 기간 | 안정적인 온도 및 습도 제어 | 신뢰성 프로그램 중 데이터 일관성 향상 |
사이트 제한 | 모듈 식 분리 가능한 구조 | 기존 실험실에서 쉽게 설치 |
프로젝트 수용 | 교정, 시운전, 훈련 | 테스트 팀에 더 빠른 핸드 오버 |
2009 년부터 LIB 산업은 전 세계 고객을위한 환경 시뮬레이션 장비를 전문으로하여 자동차, 전자, 항공 우주, 배터리, 방위 및 산업 제조를 포함한 산업에 서비스를 제공하고 있습니다. 제품 범위는 온도 및 기후 챔버, 부식 챔버, 먼지 및 물 유입 챔버, 풍화 챔버 및 다양한 환경 조건에 대한 특수 테스트 챔버를 포함합니다.
LIB 산업은 단순한 환경 챔버 이상을 제공합니다. 각 프로젝트에는 기술 상담, 맞춤형 챔버 설계, 필요한 매개 변수에 따른 생산, 교정, 시운전, 국제 배송, 현장 설치 및 원활한 프로젝트 구현을 보장하기위한 운영자 교육이 포함됩니다.
대형 샘플 및 배치 테스트를위한 사용자 정의 크기
안정적인 온도 및 습도 제어
무거운 하중을위한 강화 된 구조
모듈 형 또는 통합 워크 인 챔버 옵션
온도, 습도, 먼지, 비, 부식 및 기타 환경 테스트를위한 유연한 구성
MIL-STD-810H-related 테스트 지원
3 년 보증 및 평생 기술 지원
배치 테스트 및 지속적인 신뢰성 프로그램을 수행하는 실험실의 경우 장기적인 안정성과 서비스 지원이 필수적입니다. LIB 산업은3 년 보증, 평생 기술 지원 및 지속적인 판매 후 서비스가동 중지 시간을 줄이고 제품 수명주기 전반에 걸쳐 신뢰할 수있는 환경 테스트 성능을 유지하는 데 도움이됩니다.
챔버는 가장 큰 샘플, 고정 장치, 카트 및 취급 공간에 맞아야하며 공기 흐름을위한 충분한 여유 공간을 남겨 두어야합니다. 배치 테스트의 경우 총 챔버 부피만을 비교하는 대신 실제 로드 된 레이아웃을 계산하십시오.
네. 대형 환경 챔버는 많은 샘플이 동일한 온도 및 습도 프로파일에서 실행되어야 할 때 배치 신뢰성 테스트에 자주 사용됩니다. 샘플 간격 및 기류 설계는 반복 가능한 결과의 핵심입니다.
리치-인 챔버는 더 작은 부품과 더 낮은 샘플 수량에 더 좋습니다. 워크 인 챔버는 더 많은 내부 공간과 유연한 하중이 필요한 대형 어셈블리, 무거운 하중, 전체 시스템 또는 대용량 배치 테스트에 사용됩니다.
MIL-STD-810H 방법 (503.7) 은 1 분 이내에 10 ℃보다 큰 공기 온도 변화로서 온도 충격을 정의한다. 또한 챔버 선택에 영향을 미치는 절차 옵션, 전송 시간 제한, 안정화 안내 및 충격 사이클 요구 사항을 제공합니다.
샘플 크기, 무게, 수량, 열 부하, 테스트 표준, 온도 범위, 습도 범위, 램프 속도, 테스트 기간, 전원 상태, 로딩 방법, 현장 치수, 전원 공급 장치, 배수 및 설치 액세스.
