진동 약실 수평 진동 및 수직 진동을 달성하는 방법?

Sep 11 2024

Table of Content [Hide]

나. 진동 챔버 란 무엇입니까?

진동 챔버포괄적 인 온도 습도 진동의 세 가지 환경 응력의 테스트를 나타내는 세 가지 양의 온도 및 습도 진동의 합성입니다. 온도, 습도 및 진동 환경에서 제품의 적응성을 평가하는 데 사용할 수 있습니다.

단일 요인의 효과와 비교하여 온도, 습도 및 진동 복잡한 환경 변화에 대한 전기 및 전자 제품의 적응성을 더 진정으로 반영 할 수 있습니다. 운송 및 실제 사용, 신제품 개발의 전체 과정에 필수적이고 중요한 테스트 수단 인 제품 결함을 노출시키고, 프로토 타입 테스트 및 제품 자격 테스트.

II. 진동 챔버의 구성

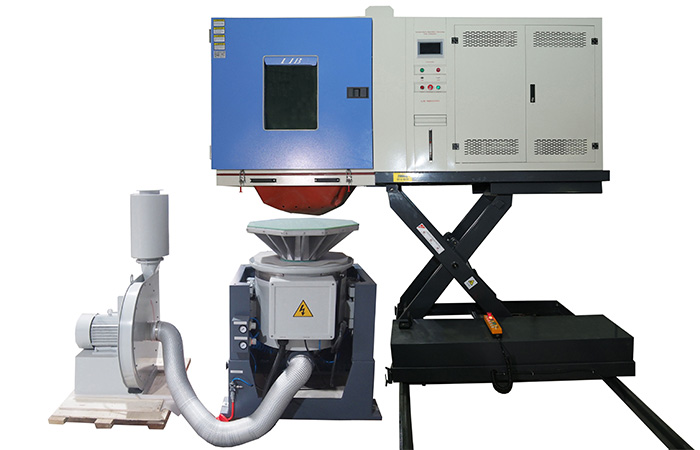

온도 및 습도 테스트 챔버, 리프팅 플랫폼, 온도 및 습도 테스트를위한 블라인드 플레이트, PU 천이있는 블라인드 플레이트, 지지 프레임, 수평 및 수직 흔들림 테이블, 전원 증폭기, 컴퓨터, 쿨러 등. 여기서 우리는 온도 및 습도 챔버의 내용을 설명하지 않습니다. 주로 진동 테이블과 진동 원리를 설명합니다.

진동 체계는 주로 만들어진다

1. 흔들리는 테이블

진동을 생성하는 핵심 구성 요소는 수직 흔들림 테이블과 수평 흔들림 테이블로 나뉘며 일반적으로 테이블, 진동 흥분기, 가이드 메커니즘, 지지 스프링 등으로 구성됩니다.

테이블은 테스트 할 샘플이 배치되는 플랫폼이며, 여진기는 진동을 생성하는 동력원이며, 안내 메커니즘은 진동 방향의 정확성을 보장합니다. 지지 스프링은 완충 및 지원 역할을합니다.

2. 통제 시스템

진동 테이블의 진동 주파수, 진폭 및 방향을 제어하는 데 사용됩니다.

제어 시스템은 주파수, 진폭 및 위상과 같은 셰이커의 출력 매개 변수를 조정하여 셰이커의 진동 특성을 제어 할 수 있습니다.

3. 센서

가속, 속도, 변위 등과 같은 셰이커의 진동 매개 변수를 감지하는 데 사용됩니다.

센서는 감지 된 진동 신호를 제어 시스템으로 전송합니다. 제어 시스템은 설정된 진동 매개 변수와 실제 진동 매개 변수의 차이에 따라 진동 테이블의 출력을 자동으로 조정하여 정확한 진동 제어를 달성합니다.

III. 수평 진동 및 수직 진동

온도 및 습도 진동 테스트 챔버의 수평 진동 및 수직 진동 모두 여진기 배치가 필요합니다. 수평 진동의 경우 셰이커는 일반적으로 셰이커의 측면 또는 바닥에 장착되며 수평 방향으로 힘을 발생시켜 테이블을 수평으로 진동시킵니다. 수직 진동의 경우 셰이커는 일반적으로 셰이커의 하단 또는 상단에 장착되며 수직 방향으로 힘을 발생시켜 테이블을 수직으로 진동시킵니다.

안내 메커니즘 설계. 수평 진동의 방향 정확성을 보장하기 위해 안내 메커니즘은 일반적으로 선형 가이드 레일, 슬라이더 또는 롤러 형태입니다. 수직 진동을 달성하기 위해, 지지 스프링의 강성 및 프리로드는 조정될 필요가 있다.

요컨대, 온도 및 습도 진동 테스트 챔버는 흔들림 테이블 구조의 합리적인 설계를 통해 수평 진동 및 수직 진동의 독립적 인 제어 및 정확한 시뮬레이션을 실현할 수 있습니다. 적절한 여기자 및 안내 메커니즘의 선택 및 제어 시스템을 통한 진동 매개 변수의 정확한 조정, 제품의 신뢰성 테스트에 대한 강력한 지원을 제공합니다.

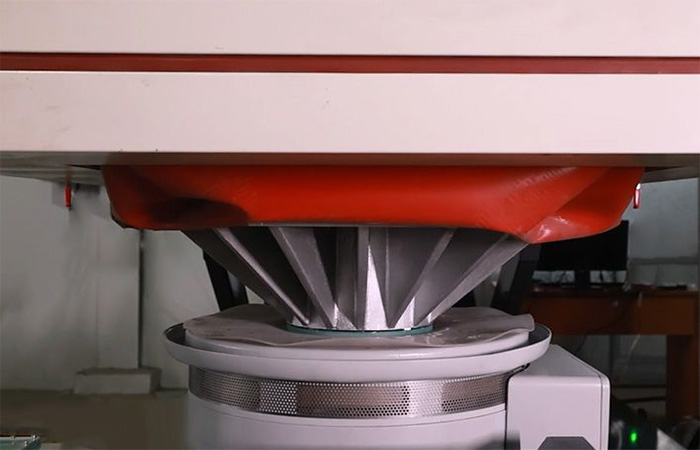

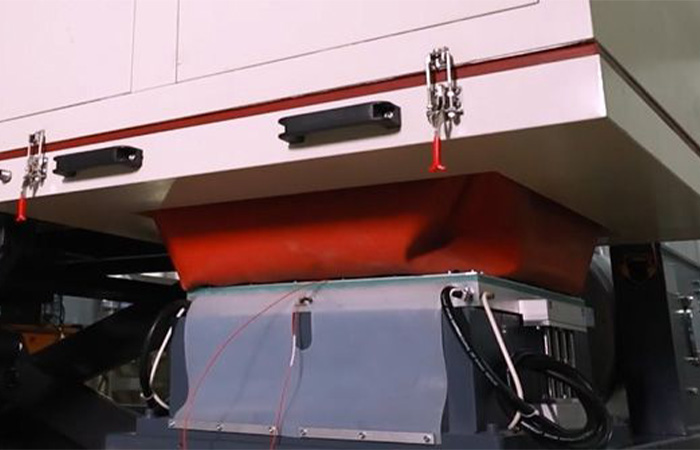

두 개의 블라인드 플레이트에서 하나는 진동 테스트를 위해 특별히 설계되었으며 PU 천이 달린 블라인드 플레이트입니다. PU 천에는 펀칭 구멍이 장착되어 있으며 펀칭은 진동 테이블의 펀칭과 일치하며 주요 기능은 테스트 부품을 고정하는 것입니다. 블라인드 플레이트에는 일정한 무게가 있기 때문에지지 프레임도 장착되어 있습니다. 한편으로, 지지 프레임은 블라인드 플레이트를지지 할 수 있으며, 다른 한편으로는 블라인드 플라트의 교체에도 편리합니다.E.

진동 테이블의 제어 원리는 다음과 같습니다. 진동 컨트롤러는 저전력 구동 전기 신호를 전력 증폭기에 고르게 보냅니다. 전력 증폭기는 수신 된 저전력 구동 전기 신호를 증폭하여 셰이커의 구동 코일에 제공하여 셰이커의 구동 코일을 이동시킵니다. 가속도 센서는 진동 신호를 수집하고 수집 된 진동 신호를 진동 컨트롤러로 전송합니다. 진동 컨트롤러는 수신 된 전기 신호를 실시간으로 보정 한 다음 폐 루프 피드백 제어를 달성하기 위해 전력 증폭기로 다시 보냅니다.

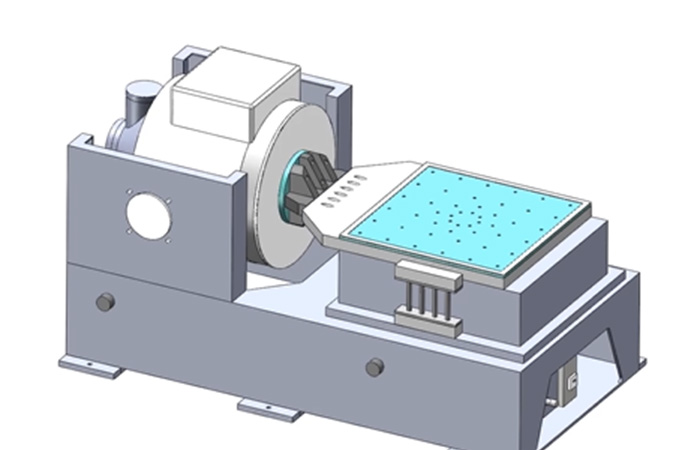

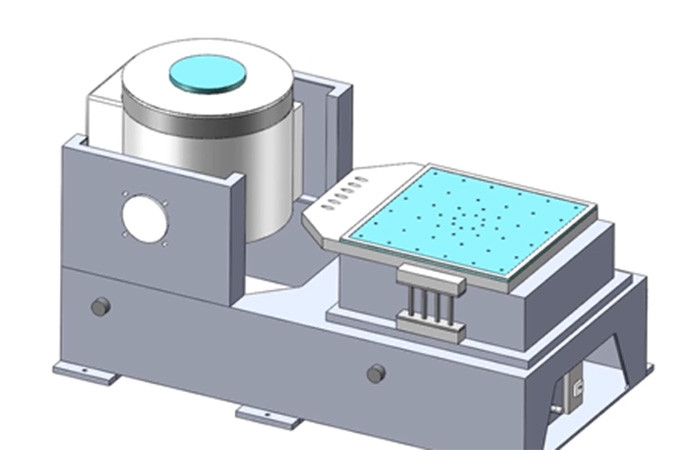

흔들림 테이블 본체의 경우 수직 진동 테스트를 수행 할 때 테스트 부분을 테스트 챔버에 넣은 다음 온도 및 습도 챔버를 직접 이동시킵니다. 테스트 부분은 수직 진동 테이블에 배치되므로 테스트 부분은 수직 방향으로 왕복 할 수 있습니다. 수평 진동 테스트에서 수직 진동 테이블을 먼저 제거해야합니다.
