전원이 인가된 항공전자 장비 시험을 위한 항공우주 급속 온도 변화 챔버 선택 방법

Jul 17 2026

Table of Content [Hide]

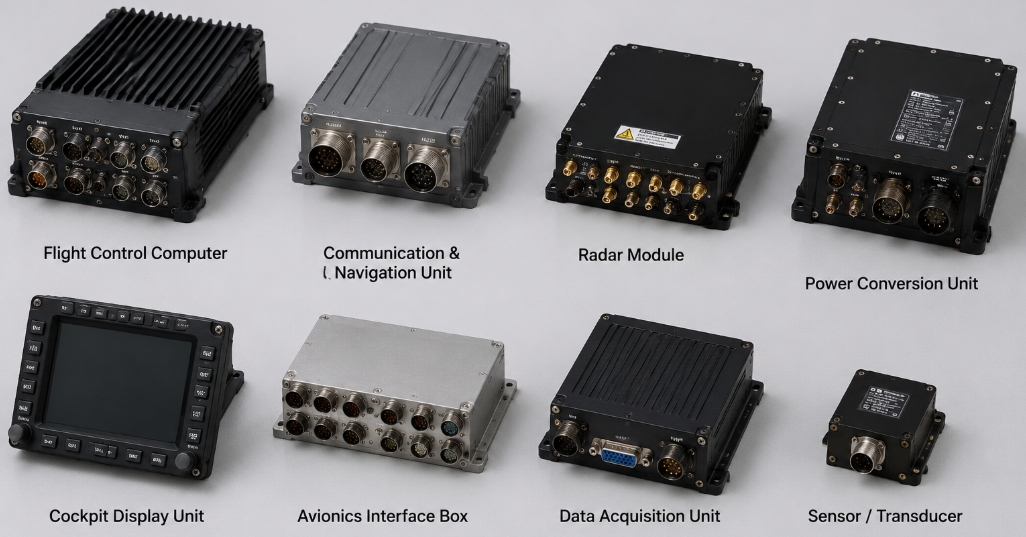

선택할 때항공우주 급속 온도 변화 챔버전원 인가 항공 전자 시험용온도 범위와 챔버 용적은 기본적인 고려 사항에 불과합니다. 비행 컴퓨터, 통신 모듈, 레이더 유닛, 전력 제어 장비를 포함한 현대 항공 전자 시스템은 작동 중에 열을 발생시킵니다. 따라서 챔버는 극한의 온도 환경을 모사해야 할 뿐만 아니라 전원이 인가된 시험 시료의 열을 제거하고 요구되는 온도 변화율을 유지해야 합니다.

적합한 급속 온도 변화 챔버는 DUT 발열, 온도 상승 요구 사항, 기류 성능, 냉동 능력 및 항공우주 인증 기준을 포함한 실제 시험 프로파일에 따라 평가해야 합니다.

LIB industry는 항공 전자 및 신뢰성 시험 응용 분야를 위해 맞춤형 급속 온도 변화 챔버를 설계하여, 엔지니어가 실제 작동 조건에서 제품 성능을 검증할 수 있도록 지원합니다.

전원 인가 항공 전자 시험에 급속 온도 변화 챔버가 필요한 이유

전원이 인가된 항공 전자 시험은 시험 대상 장비가 작동 중에 열원이 되기 때문에 수동 부품 시험보다 더 까다롭습니다.

전원이 인가된 비행 컴퓨터나 전자 제어 장치는 프로세서 작업 부하, 통신 상태, 전력 변환 효율 및 작동 조건에 따라 다양한 수준의 열을 발생시킬 수 있습니다. 저온 상승 구간에서 DUT가 방출하는 열은 챔버의 냉각 성능에 직접적인 영향을 미칩니다.

전체 열 부하는 일반적으로 DUT 및 고정 장치의 열 용량, 전원이 인가된 전자 장치에서 지속적으로 발생하는 열, 그리고 지정된 시간 내에 제품 온도를 변화시키는 데 필요한 에너지의 세 가지 측면에서 발생합니다.

이는 빈 상태에서 -40°C에 도달하는 챔버가 전원이 인가된 항공 전자 조립체를 시험할 때 동일한 온도 변화 성능을 발휘하지 못할 수 있음을 의미합니다.

항공우주 응용 분야의 경우, 챔버 선택은 공개된 빈 챔버 사양만이 아닌 실제 부하 시험 조건을 기준으로 해야 합니다.

항공우주 급속 온도 변화 시험 요구 사항 정의 방법

급속 온도 변화 챔버를 구매하기 전에 엔지니어는 전체 시험 프로파일을 명확히 정의해야 합니다. 온도 범위, 온도 변화율, 체류 시간, 제품 상태, 고정 장치 설계, 합격 기준 등이 최종 챔버 구성에 영향을 미칩니다.

챔버 공기 온도와 DUT 온도는 별도로 고려해야 합니다. 대형 알루미늄 케이스나 고밀도 전자 조립체는 열 평형에 도달하는 데 추가 시간이 필요할 수 있습니다. 따라서 고객은 체류 기간이 챔버가 목표 온도에 도달했을 때 시작되는지, 아니면 DUT 온도 센서가 안정화되었을 때 시작되는지 정의해야 합니다.

온도 변화율은 또 다른 중요한 요소입니다. 빈 상태에서 10°C/min으로 정격이 매겨진 챔버도 전원이 인가된 항공 전자 시스템, 무거운 고정 장치, 케이블 연결부가 있는 상태에서는 동일한 성능을 제공하지 못할 수 있습니다.

예를 들어, 보다 의미 있는 요구 사항은 다음과 같습니다:

“800W 열 부하를 발생시키는 전원 인가 DUT로 +70°C에서 -40°C까지 평균 챔버 공기 냉각 속도 10°C/min”

이 사양을 통해 공급업체는 명목상의 매개변수만 비교하는 대신 실제 냉동 능력을 평가할 수 있습니다.

항공우주 인증을 위해서는 요구되는 표준도 고려해야 합니다. RTCA DO-160G 5절은 항공 탑재 장비의 온도 변화 요구 사항을 정의하고, MIL-STD-810H 방법 503.7은 온도 충격 관련 시험을 다룹니다. 최종 챔버 구성은 요구되는 절차, 온도 프로파일 및 적용 환경에 따라 달라집니다.

급속 온도 변화 챔버의 열 부하 계산 방법

열 부하 계산은 전원 인가 항공 전자 시험용 급속 온도 변화 챔버를 선택할 때 가장 중요한 단계 중 하나입니다.

전체 냉각 요구량은 다음과 같이 추정할 수 있습니다:

Qtotal = Qlive + Qmass + Qfixture + Qinfiltration + Qauxiliary

이 계산에는 전원이 인가된 장비에서 발생하는 열, DUT 및 고정 장치의 온도를 변화시키는 데 필요한 에너지, 환경으로부터의 열 누출, 그리고 추가 시스템 손실이 포함됩니다.

온도 변화 시험의 경우:

Qmass = m × cp × ΔT ÷ t

여기서:

m은 제품과 고정 장치의 질량
cp는 비열 용량
ΔT는 온도 차이
t는 전환 시간

예를 들어, 알루미늄 등가 18kg의 DUT 및 고정 장치를 +55°C에서 -40°C까지 10°C/min으로 냉각하려면 상당한 냉각 능력이 필요합니다. 항공 전자 시스템이 작동 중에 추가 열을 발생시키는 경우, 냉동 시스템은 온도 변화 부하와 지속적인 열 출력을 모두 처리해야 합니다.

이것이 800W를 발생시키는 전원 인가 DUT에 단순히 800W 냉각 시스템만이 필요한 것이 아닌 이유입니다. 챔버는 저온 냉동 손실, 고정 장치의 열 용량, 케이블 열 전도 및 챔버 열 누출도 보상해야 합니다.

전문 공급업체는 실제 작동점, 특히 최저 온도 조건에서 냉각 성능을 평가해야 합니다.

급속 온도 변화 챔버 선택 시 부하 성능이 중요한 이유

많은 환경 챔버가 빈 상태에서 인상적인 사양을 달성할 수 있습니다. 그러나 항공우주 시험은 실제 제품, 실제 고정 장치, 전원이 인가된 전자 장치 및 연결된 계측 장비를 사용하여 수행됩니다.

가장 어려운 조건은 저온 상승 구간의 끝 부분에서 자주 발생합니다. 이 단계에서는 DUT가 계속 열을 발생시키는 동안 냉동 능력이 감소합니다. 챔버의 크기가 올바르게 책정되지 않으면 더 느린 변화율, 불안정한 온도 제어 또는 시험 시간 연장이 발생할 수 있습니다.

급속 온도 변화 챔버를 평가할 때 고객은 다음 사항을 확인해야 합니다:

부하 상태 온도 변화 성능
최저 온도에서의 냉각 능력
연속 유지 능력
문 열림 또는 작동 모드 변경 후 복구 성능

기류 설계도 필수적입니다. 대형 고정 장치, 케이블 묶음 또는 여러 조립체는 순환을 제한하고 작업 공간 내부에 온도 차이를 발생시킬 수 있습니다. 적절한 센서 배치와 기류 검증을 통해 반복 가능한 시험 결과를 보장할 수 있습니다.

전원 인가 항공 전자 응용 분야의 경우, 챔버에는 독립적인 온도 보호, 케이블 접근 포트, 데이터 기록 및 통제된 종료 기능과 같은 적절한 안전 및 모니터링 기능도 포함되어야 합니다.

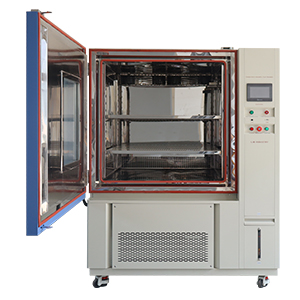

항공 전자 시험을 위한 LIB 항공우주 급속 온도 변화 챔버 솔루션

LIB industry는 전자 신뢰성 시험, 온도 사이클링 및 까다로운 환경 모사 응용 분야를 위해 설계된 항공우주 급속 온도 변화 챔버를 제공합니다.

챔버는 다양한 DUT 요구 사항에 맞추기 위해 여러 작업 공간 크기와 구성으로 제공됩니다.

Item	사양
작업 공간 용적	100L, 225L, 500L, 800L, 1000L
온도 범위	-20°C to +150°C / -40°C to +150°C / -70°C to +150°C
온도 변화율	5°C/min, 10°C/min, 15°C/min, 맞춤형 최대 20°C/min
온도 변동	±0.5°C
온도 편차	±2.0°C
열 부하 능력	1000W 또는 요구 사항에 따라 맞춤형
