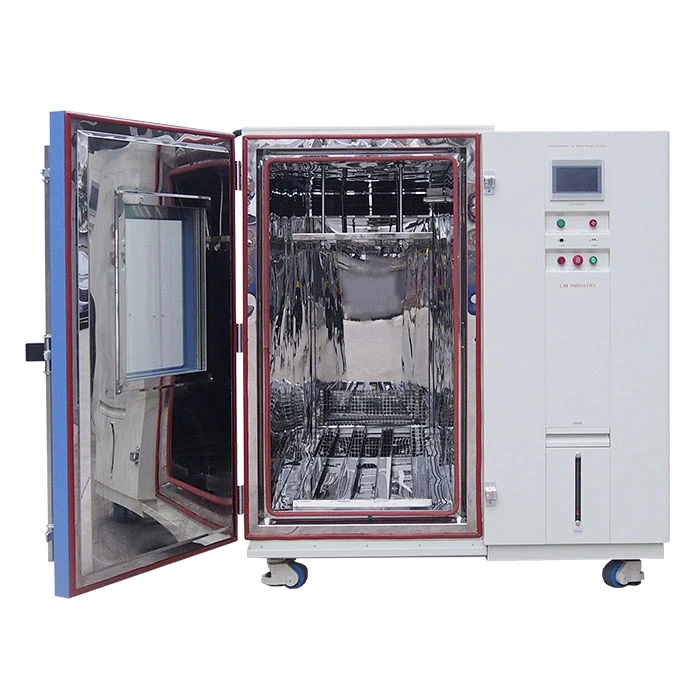

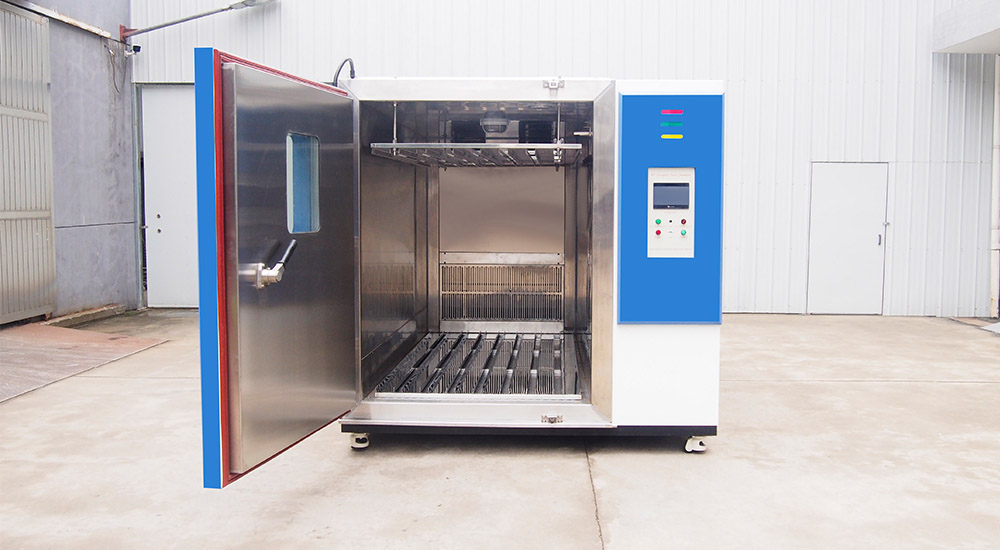

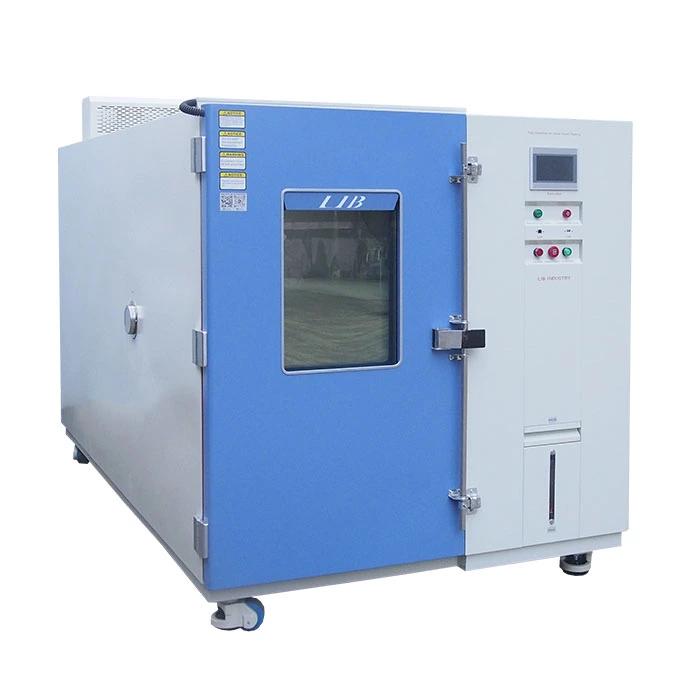

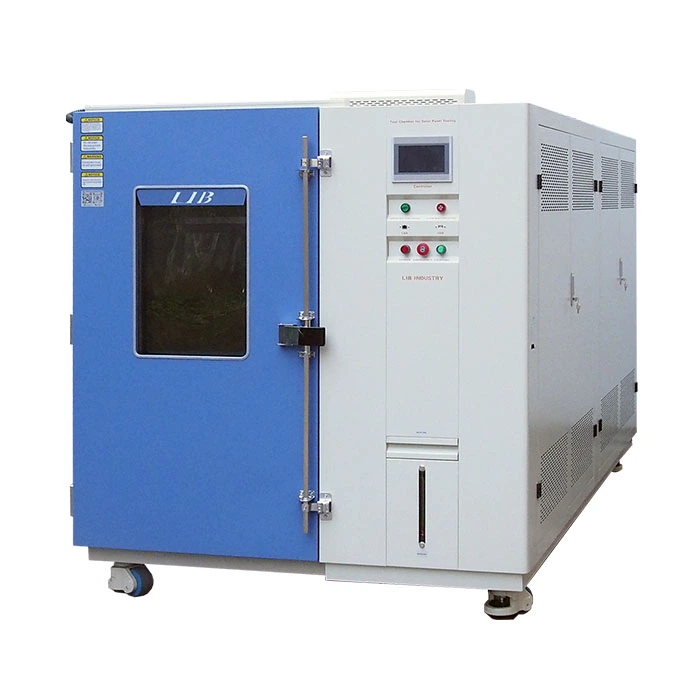

PV 환경 테스트 챔버

Name: PV 환경 테스트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

PV 환경 테스트 챔버는 태양 광 환경 테스트 챔버입니다. Pv 환경 테스트 챔버는-60 ℃ ~ + 100 ℃, 20% ~ 98% RH의 범위를 가진 습도의 범위를 가진 온도를 포함하여 환경 조건을 시뮬레이션 할 수 있습니다. 그동안 조명, 강우, 먼지 등을 사용자 정의 할 수도 있습니다.

이러한 시뮬레이션 환경 테스트를 통해 실제 사용 환경에서 태양 광 제품의 저항을 결정합니다.

모델: DHPV-04,PV-04

표준: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

PV 환경 테스트 챔버 기능 및 혜택

1. PV 환경 테스트 챔버는 다양한 온도 및 습도 조건을 정확하게 시뮬레이션 할 수 있으며 온도 편차는 ± 0.5 ℃에서 제어 할 수 있습니다. 습도 편차는 또한 작은 범위 (± 2.5% RH) 내에서 제어된다.

2. PV 환경 테스트 챔버는 테스트 중 환경 조건의 안정성을 보장하기 위해 우수한 밀봉 성능을 가지고 있습니다. 하이 퀄리티 고무 실링 링은 외부 공기와 물이 테스트 챔버 내부로 들어가는 것을 효과적으로 방지하여 테스트 결과에 영향을 미칩니다.

3. 다양한 크기와 모양의 테스트 공간은 다양한 사양의 태양 광 모듈 테스트 요구를 충족시키기 위해 사용자 정의 할 수 있습니다. 작은 태양 광 전지 시트 또는 대형 태양 광 모듈 어레이인지 여부.

4. 태양 광 모듈은 안정적인 성능과 신뢰할 수있는 품질의 제품을 선별하고 불량률을 줄이며 생산 효율성과 경제적 이점을 향상시키기 위해 일괄 테스트를 거칩니다.

PV 환경 테스트 챔버의 사양

모델		PV-04
내부 차원 (mm)		13007001350
전반적인 차원 (mm)		190011001750
인테리어 볼륨		1220L
매개 변수	온도 범위	-60 ℃ ~ + 100 ℃
	온도 변동	± 0.5 ℃
	온도 편차	± 2.0 ℃
	습도 범위	20% ~ 98% RH
	습도 편차	± 2.5% RH
	온도 변화율	1 ~ 3.4 ℃/분
	패널 크기	1M * 2M
	패널 용량	4 / 6 / 8 / 10 / 12 조각
	컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러
		이더넷 연결, PC 링크, USB
	습도	급수 시스템	자동적인 물 공급
		급수 시스템	정수 시스템
		가습기	외부 격리, 스테인레스 스틸 표면 증발 가습기
		제습	증발기
	센서	온도 센서	PTR 백금 저항 PT100Ω/MV A-클래스, 정확도 0.001 ℃
		습도 센서	건조하고 젖은 전구 센서
	빌드-물 탱크 (mm)	270300450
	보기 창 크기 (mm)	330*370
	공기 순환	원심 바람 팬
	안전 장치	가습기 건조 연소 보호; 과열 보호; 과전류 보호; 냉매 고압 보호; 물 부족 보호; 지구 누설 보호

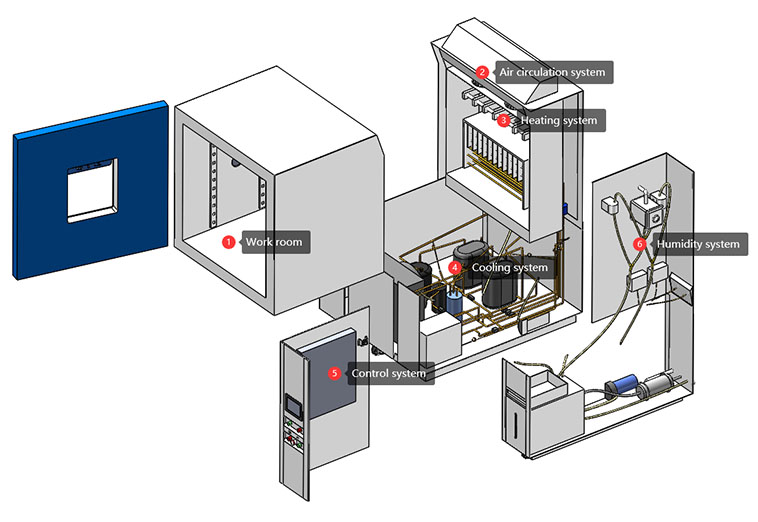

PV 환경 테스트 챔버의 구성

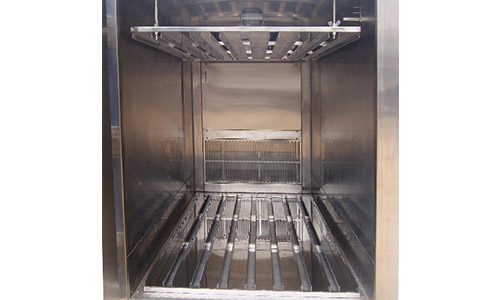

1. 작업실	챔버 쉘은 테스트 챔버의 내부 환경의 안정성을 보장하기 위해 우수한 내식성과 강도를 가진 4MM A3 강판 재료로 만들어집니다. 작업실은 고온 및 저온, 습도에 강하고 청소하기 쉬운 SUS 304 미러 스테인레스 스틸로 만들어졌습니다. 광전지 모듈 배치 각도를 조정할 수있는 동안 광전지 모듈을 고정하기위한 샘플 홀더가 장착되어 있습니다. 고정밀 온도 및 습도 센서 및 조명을 갖추고 있습니다.

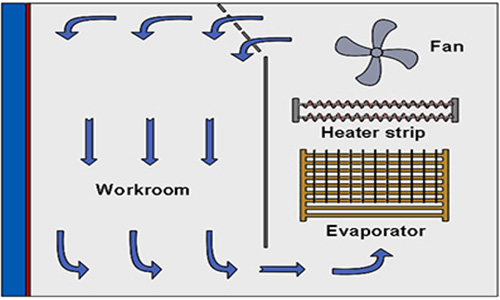

2. 공기 순환 시스템	환기 덕트 및 팬으로 구성: 테스트의 내부 및 외부 환경에 연결된 환기 덕트챔버, 팬은 환기 덕트에 설치되어 공기의 흐름을 유도하고 환경 요인의 균일 한 분배를 보장합니다.

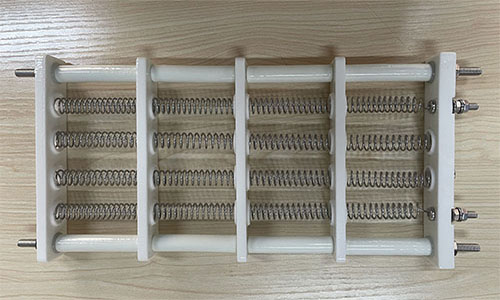

3.난방 시스템	전기 난방 와이어. 테스트 챔버의 온도를 높이기 위해 테스트 챔버의 내벽에 분산됩니다.

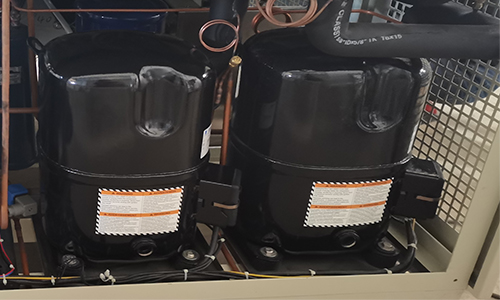

4.냉각 시스템	압축기, 응축기, 증발기, 스로틀 링 요소에 의해 캐스케이드 기계적 냉동, 높은 냉동 효율을 채택합니다.

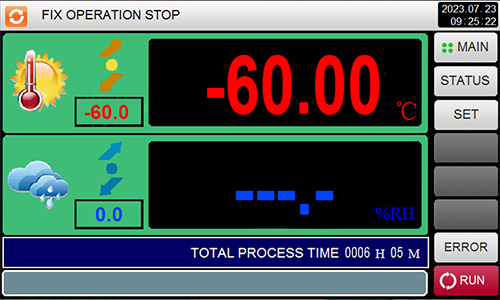

5. 통제 시스템	프로그래머블 로직 컨트롤러 (PLC). 테스터는 온도, 습도, 광도, 테스트 시간 등과 같은 작동 인터페이스를 통해 테스트 매개 변수를 설정하고 테스트 프로세스 중 다양한 데이터를 실시간으로 모니터링 할 수 있습니다. 그리고 분석 및 처리.

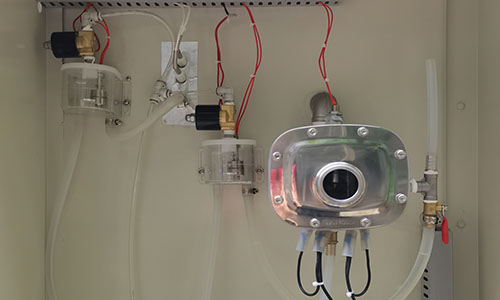

6. 습도 체계:	증기 가습. 증기를 생성하기 위해 물을 가열함으로써, 증기는 습도를 증가시키기 위해 시험 챔버로 도입된다.
