

CCUS 콘크리트 연구를 위한 CO2 탄산화 양생 평가는 어떻게 수행하나요?

Jul 23 2026

Table of Content [Hide]

탄소 포집, 활용 및 저장(CCUS) 기술은 포집된 이산화탄소를 안정적인 생성물로 전환하기 위해 영구적이고 확장 가능한 광물화 경로를 필요로 합니다. 콘크리트 연구에서 이산화탄소 탄산화 양생은 포집된 이산화탄소를 고체 탄산칼슘 광물로 영구적으로 격리하는 동시에 시멘트계 결합재, 재생 콘크리트 골재(RCA) 및 제강 슬래그와 같은 산업 부산물에서 조기 기계적 강도를 향상시키고, 공극 구조를 개선하며, 수분 흡수율을 감소시키는 이중적인 이점을 제공합니다.

유망한 화학 반응과 확장 가능한 제조 공정 사이의 간극을 메우려면 정밀한 실험실 제어가 필요합니다. 전용CO2 탄산화 양생 챔버결합재 배합 평가, 가스 확산 최적화, 그리고 탄소 흡수량의 정확한 정량화에 필요한 모니터링되고 반복 가능한 환경을 제공합니다.

본 종합 가이드는 LIB Industry의 화학 메커니즘, 핵심 환경 변수, 시험 표준(EN 12390-12, ISO 1920-12, RILEM CPC-18R1), 실험 워크플로, 그리고 턴키 장비 솔루션을 분석합니다.

탄산화 양생 물리 vs. 자연 탄산화

의미 있는 CCUS 실험을 설계하려면 연구자는 관리된 초기 재령 탄산화 양생과 수동적인 자연 풍화를 구별해야 합니다.

자연 탄산화	CO2 촉진 양생
수동적, 대기 노출	관리형, 초기 재령 처리
낮은 CO2 농도(~0.04%)	높은 CO2 농도(1%~20%)
수개월에서 수년 소요	수분에서 72시간 소요
pH를 낮추며, 철근 콘크리트에서 철근 부식 위험	매트릭스를 치밀화, 초기 강도 향상 및 CO2 격리

자연 콘크리트 탄산화

자연 탄산화는 대기 CO2(~0.04%)가 수개월 또는 수년간 경화 콘크리트로 확산되면서 수동적으로 발생합니다. 이는 수화 생성물과 반응하여 공극 용액의 pH를 12.5 이상에서 9.0 이하로 낮춥니다. 철근 콘크리트에서는 이러한 알칼리성 상실이 내부 철근의 부동태를 파괴하므로, 자연 탄산화는 노후 구조물의 내구성 문제입니다.

촉진 CO2 탄산화 양생

탄산화 양생은 굳지 않은, 탈형된 또는 사전 처리된 시멘트계 재료에 적용되는 의도적인 초기 단계 제조 공정입니다. 매트릭스를 제어된 상대 습도 및 온도 하에서 높은 CO2 농도에 노출시킴으로써, 이산화탄소가 공극수 내로 빠르게 용해되어 고체 탄산염 광물을 형성합니다.

핵심 요약

탄산화 양생 결과는 검증된 상관 모델 없이 사용 수명 내구성 예측에 직접적으로 대체되어서는 안 됩니다. 초기 단계 광물화가 재료의 초기 미세 구조 발달을 의도적으로 변화시키기 때문입니다.

광물화 화학 및 핵심 환경 변수

탄산화 양생은 수용액 내 용해 및 침전 반응을 통해 기체 이산화탄소를 고체 광물 상으로 전환합니다:

Ca(OH)2 + CO2 →(H2O)→ CaCO3 + H2O

C-S-H + x CO2 →(H2O)→ C-S-H (칼슘 결핍체) + x CaCO3 + y H2O

마그네슘 또는 철을 함유한 재료(예: 제강 슬래그 압축체, 저클링커 결합재)를 처리할 때에는 추가적인 반응 경로가 발생합니다.

양생의 핵심 환경 3요소

변수	목표 범위	중요성
수분 균형	50% – 70% RH	너무 건조하면: CO2 용해를 위한 수막이 없음. 너무 습하면: 공극이 물로 채워져 가스 확산이 차단됨.
온도 제어	20°C – 40°C	가스 용해도 및 광물 침전 속도를 조절.
CO2 농도 및 가스 순환	공정에 따라 다름	국부적 정체 없이 농도 구배를 유도.

시험 변수 및 표준 비교

변수 / 프로토콜	연구 및 선별 범위	EN 12390-12 표준	ISO 1920-12 표준
주요 목적	공정 최적화 및 CO2 흡수량 선별	탄산화 저항성 비교	콘크리트 등급별 탄산화 깊이 프로파일링
CO2 농도	부피 기준 1% ~ 20%	3.0% ± 0.5	%3.0% ± 0.5%
온도	20°C ~ 40°C	20°C ± 2°C	22°C ± 2°C (고온 기후: 27°C ± 2°C)
상대 습도	50% ~ 70% RH	57% ± 3% RH	55% ± 5% RH (고온 기후: 65% ± 5% RH)
노출 시간	수분 ~ 72시간	양생 28일 + 상태조절 14일	가변 순환 간격
1차 평가 지표	Pmax 증가, 흡수량(g CO2/kg), 공극 개선	지시약 스프레이에 의한 탄산화 깊이(dk)	비교 탄산화 전선 추적

표준화된 실험 워크플로

규율 있는 실험실 워크플로는 사전 처리 변동이나 챔버 적재 효과로 인해 탄산화 성능 데이터가 왜곡되는 것을 방지합니다.

1. 목표 정의 및 반복 시료 준비 (그룹당 ≥3개 시료)

2. 초기 기준 기록 (배합비, 생밀도, 건조 질량)

3. 사전 처리 표준화 (동일한 RH/수분 손실)

4. 챔버 프로그래밍 및 양생 실행 (CO2, 온도, RH, 가스 유량)

5. 연속 모니터링 및 현장 데이터 로깅

6. 양생 후 특성 분석 (흡수량, 깊이, 강도, XRD)

핵심 실행 규칙

시료 간격 및 기류: 챔버 내 모든 시료 주변에 최소 20mm ~ 50mm의 여유 공간을 확보하십시오. 빽빽하게 쌓으면 가스 순환이 차단되어 불균일한 탄산화 전선이 발생합니다.

수분 보정 질량 균형: 양생 중 급격한 질량 증가가 자동적으로 탄소 격리를 입증하지는 않습니다. 질량 변화는 열중량 분석(TGA) 또는 원소 연소 분석을 사용하여 물 증발이나 응축으로 인한 영향을 보정해야 합니다.

지시약 스프레이 정밀도(RILEM CPC-18R1): 탄산화 깊이 측정 시, 갓 깨뜨린 면에 1% 페놀프탈레인 알코올 용액을 분무하십시오. 각 가장자리당 최소 3~5개 지점의 깊이를 0.2mm 단위로 기록하여, 보라색의 비탄산화 영역(pH > 10.0)과 투명한 탄산화 영역을 구분합니다.

저탄소 건설에서의 재료 응용

제어된 탄산화 양생은 다음과 같은 몇 가지 주요 구조 및 재료 경로에 적용됩니다:

프리캐스트 콘크리트 유닛	제강 슬래그 및 부산물	재생 골재
조기 강도 발현으로 조기 탈형 가능	폐기물을 구조용 탄산염으로 전환	다공성 모르타르 코팅을 치밀화

• 프리캐스트 콘크리트 조적 유닛(CMU): 초기 재령에 높은 CO2에 노출시키면 급속한 강도 발현이 가능해 탈형 주기가 단축되고 증기 양생 에너지 요구량이 감소합니다.

• 제강 슬래그 압축체 및 산업 폐기물: 고칼슘/마그네슘 슬래그 압축체는 탄산염이 느슨한 광물 입자들을 결합하여 전통적인 포틀랜드 시멘트에 의존하지 않고도 구조적 완전성을 얻습니다.

• 재생 콘크리트 골재(RCA) 품질 향상: 파쇄 콘크리트 폐기물을 탄산화 처리하면 부착된 다공성 모르타르 코팅이 치밀화되어 수분 흡수율이 낮아지고 새 콘크리트 배합에 재사용할 때 기계적 부착 성능이 향상됩니다.

장비 선정: 연구용 챔버 vs. 표준 항온항습 캐비닛

표준 환경 챔버에는 정밀 탄산화 연구에 필요한 기밀 씰, 안전 인터록, 비분산 적외선(NDIR) 제어 시스템이 부족합니다.

운전 변수	표준 온습도 챔버	LIB CO2 탄산화 양생 챔버
CO2 농도 범위	대기 농도(~0.04%에 불과)	0% ~ 20% (NDIR 센서로 제어)
온도 범위	-20°C ~ +100°C	-60°C ~ +150°C (±0.5°C 정밀도)
습도 범위	20% ~ 98% RH	10% ~ 98% RH (±1.0% ~ ±1.5% RH 정밀도)
가스 처리 시스템	개방 배기 / 비밀폐	기밀 작업 공간, 자동 퍼지 및 압력 해제 밸브
작업 공간 재질	표준 스테인리스 강	내식성 SUS304 등급 스테인리스 강
안전 인터록	과열 차단	과압 경보, CO2 누출 감지, 인터록 도어 잠금

LIB 엔지니어링 전문성 및 턴키 CO2 양생 솔루션

전문 시험 장비를 선정하려면 검증된 제조 경험과 완벽한 턴키 지원을 갖춘 엔지니어링 파트너가 필요합니다.

LIB Industry 소개

2009년 설립된 Xi'an LIB Environmental Simulation Industry는 환경 시험 챔버의 전문화된 제조업체이자 글로벌 공급업체입니다. LIB는 맞춤형 구조 설계 및 가스 통합부터 납품, 설치, 교정, 운영자 교육에 이르는 턴키 솔루션을 제공합니다.

• 포괄적인 시험 장비 라인업: LIB는 온습도 챔버, CO2 탄산화 시험 챔버, 염수 분무 시스템, 내후성 시험기, 맞춤형 워크인 환경실을 제조합니다.

• 품질 보증: 모든 LIB 챔버는 출고 전 엄격한 기능 검사, 다지점 센서 교정 및 지속적인 커미셔닝을 거칩니다.

• 업계 최고 수준의 보증: 모든 LIB 장비에는 3년 완전 품질 보증 및 평생 기술 지원·서비스가 제공됩니다.

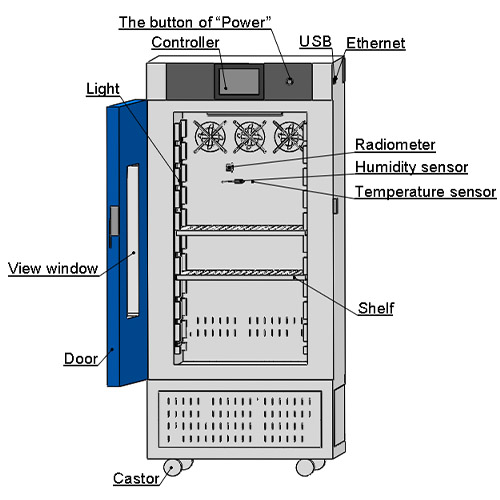

LIB CO2 탄산화 양생 챔버의 주요 기술 특징

• 정밀 NDIR CO2 제어: 비분산 적외선 센서가 가스 소모 없이 최대 20%까지 CO2 농도를 지속적으로 모니터링하여 자동 솔레노이드 주입 밸브를 구동합니다.

• 다중 변수 프로그래머블 PLC: 터치스크린 인터페이스에 CO2 %, 온도, 상대 습도의 실시간 곡선이 표시되며, USB 및 이더넷 연결을 통해 전체 CSV 데이터 로깅이 가능합니다.

• 통합 안전 설계: 자동 과압 해제 밸브, 가스 누출 경보, 도어 개방 전 강제 대기 배기로 실험실 인원을 보호합니다.

실제 고객 사례 연구 및 현장 검증

프로젝트 배경

제강 슬래그 압축체와 재생 콘크리트 골재에 대한 CCUS 연구를 수행하는 대학 토목 공학 연구실이, 엄격한 60% RH 및 30°C 열 제어를 유지하면서 안정적인 20% CO2 탄산화 양생 프로파일을 실행할 수 있는 환경 챔버가 필요했습니다.

LIB 현장 적용 워크플로

1. 현장 설치 및 가스 배관 유틸리티 연결

2. 기밀 압력 감쇠 및 NDIR 센서 교정

3. 시료 랙 전체에 대한 다지점 온·습도 매핑

4. 연구팀 대상 프로그램 단계 실행에 대한 실습 교육

5. 최종 승인 및 3년 보증 활성화

결과

LIB CO2 탄산화 챔버를 사용하여 연구팀은 24시간 주기 내에 제강 슬래그 압축체 전반에서 재현 가능한 광물화 흡수율(CO2에 의한 질량 증가 >8%)을 달성했습니다. 자동 데이터 로깅을 통해 챔버 RH 안정성과 탄산화 전선 깊이 사이의 명확한 상관관계를 확보할 수 있었습니다.

“72시간의 긴 탄산화 사이클 동안 LIB 챔버의 안정성은 우리의 CCUS 흡수 모델링에 결정적이었습니다. 자동 가스 퍼지와 안전 해제 기능 덕분에 높은 CO2 농도에서 작업할 때 팀 전체가 완전히 안심할 수 있었습니다.”

자주 묻는 질문 (FAQ)

Q1: 탄산화 양생과 자연 탄산화의 주요 차이점은 무엇입니까?

탄산화 양생은 굳지 않은 또는 탈형된 재료에 적용되는 빠르고 관리된 초기 단계 처리(1% ~ 20% CO2 사용)로, 강도 발현을 촉진하고 이산화탄소를 광물화합니다. 자연 탄산화는 수년에 걸쳐 대기 중 공기(~0.04% CO2)에 의해 구동되는 느리고 수동적인 프로세스로, 노후 철근 콘크리트에서 철근의 부동태를 무너뜨릴 수 있습니다.

Q2: 탄산화 실험 중 습도 제어가 중요한 이유는 무엇입니까?

이산화탄소는 칼슘 상과 반응하기 위해 공극수에 용해되어야 합니다. 상대 습도가 너무 낮으면(<40% RH) 공극이 건조되어 반응이 중단됩니다. 습도가 너무 높으면(>80% RH) 공극 네트워크가 물로 채워져 CO2 가스 확산이 심각하게 제한됩니다. 최적 범위는 일반적으로 50% ~ 70% RH입니다.

Q3: 양생된 시편에서 CO2 흡수량은 어떻게 정확하게 측정합니까?

순 흡수량은 질량 균형을 통해 계산할 수 있지만, 중량 데이터는 수분 손실이나 증가에 대해 보정되어야 합니다. 정밀한 검증을 위해 연구자들은 질량 변화를 열중량 분석(TGA) 또는 원소 연소 분석과 결합하여 탄산화 광물 질량을 직접 측정합니다.

Q4: LIB는 대형 시편용으로 CO2 탄산화 챔버를 맞춤 제작할 수 있습니까?

예. LIB는 소형 벤치탑 유닛부터 워크인 환경 시험실까지 다양한 맞춤형 작업실 용적을 제공하며, 고하중 시료 랙, 다중 구역 가스 주입, 맞춤형 케이블·센서 접근 포트를 갖추고 있습니다.
