IEC 61215 결정 실리콘 광전지 (PV) 모듈의 설계 자격 및 유형 승인을 위해 가장 널리 알려진 국제 표준 중 하나입니다. 이 표준은 단일 성능 메트릭에 초점을 맞추기보다는 환경 및 작동 응력에 장기간 노출 된 후 PV 모듈이 전기 안전, 전력 출력 및 구조적 무결성을 유지할 수 있는지 여부를 평가합니다.
PV 모듈의 현장 고장은 한 번의 극단적 인 사건으로 인해 거의 발생하지 않습니다. 대신, 일반적으로 반복되는 온도 변동, 장기 습도 노출 및 자외선 (UV) 방사선과 같은 누적 환경 노화에 의해 발생합니다. 이러한 이유로 환경 및 기후 테스트는 IEC 61215 자격의 중추를 형성합니다.
이 기사에서는 IEC 61215 구조를 설명하고 가장 중요한 환경 신뢰성 테스트를 강조하며 방법을 보여줍니다.LIB 산업온도 습도 테스트 챔버, 빠른 온도 램프 속도를 가진 PV 환경 테스트 챔버 및 UV 테스트 챔버를 통해 이러한 테스트를 지원하는 동시에 완전한 IEC 61215 실험실 솔루션을 제공합니다.
IEC 61215 PV 모듈 자격을 여러 주요 테스트 범주로 구성하여 각각 다른 실패 메커니즘을 목표로합니다.
전기 성능 및 안전 테스트
정의 된 조건에서 전력 출력, 절연 및 전기 안전의 검증.
기계적 스트레스 테스트
바람, 눈 및 충격 하중에 대한 저항 평가.
환경 노화 테스트
온도 사이클링, 습도 및 자외선에 장기간 노출 시뮬레이션.
댐프 열 및 습도 동결 테스트
수분 관련 분해 및 물질 피로의 가속화 평가.
특별 및 참조 테스트
바이패스 다이오드, 핫스팟 내구 및 PID 관련 평가를 포함합니다.
이러한 범주 중에서 환경 노화 테스트는 시간이 많이 걸리고 고장에 민감하며 정확한 기후 및 방사선 시뮬레이션에 크게 의존합니다.

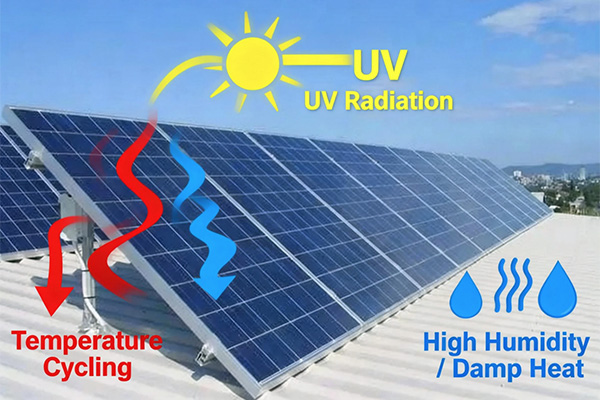

환경 노화 테스트는 통제 된 실험실 기간 내에 수년간의 실외 노출을 재현하도록 설계되었습니다. 솔더 조인트 피로, 캡슐화 노화, 수분 유입, 부식 및 UV 유도 물질 파괴를 포함하여 PV 모듈에서 관찰되는 가장 일반적인 분해 메커니즘을 직접 해결합니다.
이러한 테스트는 수백 또는 수천 시간에 걸쳐 연속 또는 순환 응력을 적용하기 때문에 테스트 장비의 안정성, 균일 성 및 장기 신뢰성은 유효하고 반복 가능한 결과를 달성하는 데 중요합니다.
열 사이클링 테스트는 일일 및 계절적 변화로 인한 반복적 인 온도 변화를 견딜 수있는 PV 모듈의 능력을 평가합니다.
전형적인 시험 조건
에서 온도 범위-40 °C ~ 85 °C,최대200 사이클.
평가 된 실패 메커니즘
솔더 조인트 균열, 상호 연결 피로, 세포 미세 균열 및 재료 확장 불일치.
LIB 산업 솔루션-PV 환경 테스트 챔버
LIB 산업 제공PV 환경 테스트 챔버IEC 61215 필요한 대형 광전지 모듈 및 장기 열 사이클링 프로그램을 위해 특별히 설계되었습니다.
주요 장점은 다음과 같습니다.
최대 빠른 온도 변화 속도3.4 °C/min제어 정확도를 손상시키지 않고 200 사이클 열 테스트를 효율적으로 완료 할 수 있습니다.
-60 ℃ ~ + 100 ℃넓은 온도 범위 덮개IEC 61215극단적 인 저온과 고온에서 안정적인 성능을 갖춘 요구 사항
대형 PV 모듈에 걸친 고온 균일 성, 빠른 사이클링 중 에지-중심 편차 최소화
풀 사이즈 PV 모듈 테스트를 통해 전체 패널을 단일 단위로 테스트 할 수 있습니다. 현실적인 스트레스 시뮬레이션
테스트 당 여러 PV 모듈을 지원하는 맞춤형 샘플 용량
다른 실험실 또는 생산 요구 사항을 충족시키기 위해 다양한 모듈 치수 및 두께를 수용하는 조정 가능한 샘플 랙
이러한 기능은 총 테스트 시간을 줄이고 실험실 처리량을 향상시키면서 신뢰할 수있는 열 스트레스 시뮬레이션을 보장합니다.
이 테스트는 반복적 인 응축, 동결 및 해동주기로 인한 수분 관련 노화 및 동결 해동 응력을 견딜 수있는 PV 모듈의 능력을 평가합니다.
전형적인 시험 조건
댐프 열:85 cords ° C / 85 corder % RH를 위해1000 시간
습도 동결: 높은 습도 노출 후 영하의 온도로 급속 냉각, 여러 사이클 동안 반복
평가 된 실패 메커니즘
캡슐성 가수 분해, 전도성 부품의 부식, 절연 분해, 박리, 밀봉 실패 및 팽창/수축으로 인한 기계적 스트레스
LIB 산업 솔루션-온도 습도 테스트 챔버
LIB 산업 제공온도 습도 테스트 챔버풀 사이즈 광전지 모듈에 대한 댐프 열 및 습도 동결 테스트를 모두 수행하여 포괄적 인 습기 및 열 스트레스 평가를 보장합니다.
주요 장점은 다음과 같습니다.
에 정확한 제어85 cords ° C / 85 corder % RH습기 찬 열 테스트를 위해, 장기간 작동 중에 최소한의 습도 드리프트
습도 동결 사이클에 대한 안정적인 저온 성능, 정확하고 반복 가능한 동결 해동 시뮬레이션 보장
균일 한 온도± 0.5 °C및 습도± 2.5 % RH큰 PV 모듈 표면에 걸쳐 일관된 노출 보장
내구성, 부식 방지 SUS304 챔버 내부, 장기간 높은 습도 테스트에 적합
온도 단계 사이의 부드러운 전환, 오버 슈트 최소화 및 안정적인 사이클링 보장
테스트 당 여러 모듈을 지원하는 맞춤형 샘플 용량
이러한 온도 습도 챔버는 두 테스트를 효율적이고 정확하며 전체 모듈 규모로 수행하여 실제 환경 응력을 복제하기위한 다양하고 신뢰할 수있는 솔루션을 제공합니다.
UV 사전 조절은 다른 환경 테스트 전에 제어 된 자외선에 PV 모듈을 노출합니다.
목표
캡슐제, 백시트 재료 및 표면 코팅의 UV 유도 노화를 평가합니다.
중요한 이유
UV 분해는 종종 후속 수분 및 열 노화 메커니즘을 가속화하여 전체 테스트 결과에 영향을 미칩니다.
LIB 산업 솔루션-UV 사전 조정 테스트 챔버
LIB 산업UV 사전 조절 테스트 챔버PV 모듈 프리 컨디셔닝을 위해 제어되고 균일 한 자외선 노출을 제공하도록 설계되었습니다.
주요 장점-태양 전지판을위한 UV 사전 조절 테스트 챔버
업그레이드 된 램프 구성으로 태양 관련 UV 스펙트럼
최신 UVP 시리즈 사용올-UVA작고 통제 된 비율의 형광등UVB전체 PV 모듈 표면에 걸쳐 더욱 균일한 조도를 제공하면서 IEC 61215 사전 컨디셔닝 요구 사항을 정확하게 충족합니다.
안정적이고 에너지 기반의 UV 선량 제어
누적 에너지 목표280-320 corder nm 및 320-400 curter nm밴드는 여러 테스트 배치에 걸쳐 일관된 재료 응력과 반복 가능한 노화 결과를 보장합니다.
독립적 인 열 및 블랙 패널 온도 (BPT) 규제
챔버 공기 온도(주위 90 ° C ± 2 cours °C)과BPT (35-80 cours °C)독립적으로 제어되어 열 결합을 제거하고 순수한 UV 구동 노화 메커니즘이 정확하게 적용되도록합니다.
풀 사이즈 PV 모듈 호환성
수직 표본 홀더는 대형 태양 전지판을 수용하여 여러 모듈을 안정적인 노출 기하학 및 조도 음영없이 동시에 테스트 할 수 있습니다.
IEC 61215 테스트 시퀀스에 최적화
습기 찬 열, 열 순환 또는 결합 된 기후 테스트 전에 UV 사전 조절 단계로 설계되어 완전한 태양 광 인증 워크 플로우에 원활하게 통합 될 수 있습니다.
믿을 수 있는, 장기 가동
안정적인 방사 출력, 균일 한 방사선 분포 및 내구성있는 챔버 구조는 확장 된 테스트 기간 동안 일관된 성능을 보장하여 정확하고 반복 가능한 사전 조정 결과를 지원합니다.
일관된 UV 사전 조절을 제공함으로써 이러한 시스템은 정확하고 반복 가능한 다운 스트림 환경 테스트 결과를 보장합니다.
개별 환경 테스트 챔버 외에도 LIB 산업은 특정 모듈 크기, 처리량 요구 사항 및 인증 전략에 맞는 완전한 IEC 61215 테스트 실험실의 설계 및 전달을 지원합니다.
환경 노화 테스트 외에도 IEC 61215 여러 전기, 열 및 기능 검증이 포함됩니다. 이러한 테스트는 전체 자격에 필수적이지만 일반적으로 단기 또는 이벤트 기반이며 기후 시뮬레이션 장비가 아닌 전용 전기 또는 기계 테스트 시스템에 의존합니다.
핫스팟 지구력 테스트
부분 음영 또는 셀 불일치로 인한 국소 과열에 대한 저항을 평가합니다.
우회 다이오드 열 시험
역바이어스 조건 하에서 바이패스 다이오드의 열 안정성을 검증한다.
절연, 유전체 및 습식 누출 테스트
특히 습한 조건에서 전기 안전 및 절연 무결성을 보장하십시오.
잠재력 유도 분해 (PID) 시험 (참조)
고전압 응력 하에서 전력 손실 위험을 평가하기 위해 IEC TS 62804-1 에 따라 일반적으로 수행된다.
이러한 테스트는 일반적으로 환경 노화 평가를 보완하며 기후 테스트 전후에 실시하여 IEC 수용 기준 준수 여부를 확인합니다.
표준 IEC 61215 환경 테스트 순서는 일반적으로 다음을 포함합니다.
기준 전기 성능 측정
UV 사전 조절
댐프 열 노출
열 사이클링 및/또는 습도 동결 테스트
중간 검사 및 측정
최종 전기 및 안전 검증
환경 테스트는 격리 된 절차가 아닙니다. 결합 된 효과는 장기 모듈 신뢰성에 대한 포괄적 인 관점을 제공합니다.
개별 테스트 챔버는 특정 IEC 61215 요구 사항을 다루지 만 전체 컴플라이언스는 종종 시스템 수준의 실험실 접근 방식을 필요로합니다.
LIB 산업은 여러 수준에서 고객을 지원합니다.
독립형 온도 습도 테스트 챔버
빠른 온도 램프 기능을 가진 PV 환경 테스트 챔버
사전 컨디셔닝 및 노화 용 UV 테스트 챔버
완전한 IEC 61215 테스트 실험실의 맞춤형 계획 및 통합
이러한 유연성을 통해 제조업체, 실험실 및 연구 기관은 대상 환경 테스트에서 전체 자격 기능으로 확장 할 수 있습니다.
전문 환경 테스트 챔버와 완전한 IEC 61215 실험실 솔루션을 제공 할 수있는 기능을 갖춘 LIB 산업은 PV 제조업체가 국제 표준을 신뢰할 수있는 테스트 프로세스와 장기적인 제품 신뢰로 전환 할 수 있도록 지원합니다.
연락 LIB 산업Inquiry@libtestchamber.comPV 모듈에 대한 맞춤형 IEC 61215 환경 테스트 솔루션에 대해 논의합니다.
3 년 보증 | 평생 기술 지원 | 신속한 엔지니어링 응답
