EV 배터리 환경 시험에 적합한 장비를 선택하는 것은 배터리 종류, 시험 목적, 적용 가능한 산업 표준에 따라 달라집니다. 배터리 셀, 모듈 및 소형 배터리 팩의 경우 정밀한 온도 및 습도 제어가 가능한 전용 EV 배터리 시험 챔버로 충분합니다. 대형 배터리 팩이나 통합 에너지 저장 시스템은 강화된 안전 보호 기능을 갖춘 맞춤형 또는 워크인 솔루션이 필요할 수 있습니다. 일반적인 시험 표준으로는 IEC 60068, IEC 62660, ISO 16750, UN 38.3, SAE J2464가 있습니다. 가장 중요한 선택 요소는 시료의 발열 부하, 안전 구성, 챔버 용량, 온도 균일성, 그리고 신뢰할 수 있는 배터리 팩 환경 시험을 위한 실제 작동 환경 재현 능력입니다.
현대 전기 자동차는 다양한 환경 조건에서 안전하게 작동해야 하는 리튬 이온 배터리 시스템에 의존합니다. EV 배터리 환경 시험은 배터리 셀, 모듈 및 완전한 배터리 팩이 수명 동안 제어된 온도 및 습도 조건에서 어떻게 작동하는지 평가합니다.
대표적인 시험 시료:
개별 리튬 이온 셀
배터리 모듈
EV 배터리 팩
배터리 관리 시스템 (BMS)
에너지 저장 배터리 어셈블리
충전 구성품 및 커넥터
환경 시험은 제품이 양산에 들어가기 전에 잠재적인 고장 모드를 식별하는 데 중점을 둡니다. 일반적인 우려 사항:
용량 저하
열팽창 및 수축
수분 침투
절연 파괴
전기 연결부의 부식
실링 재질 열화
충전 및 방전 성능 저하
극한 환경에서의 열폭주 위험
이러한 시험은 배터리가 운송, 보관 및 장기 작동 중에 안전성, 전기적 성능 및 구조적 무결성을 유지할 수 있는지 확인하는 데 도움이 됩니다.
제조업체의 경우자동차 산업에서는 배터리를 전기 자동차, 에너지 저장 시스템 또는 산업 장비에 통합하기 전에 환경 적격성 평가가 필수 단계가 되었습니다. 신뢰할 수 있는 시험 데이터는 제품 인증, 품질 관리 및 규제 준수를 지원합니다.
배터리 시스템은 작동 중에 열을 발생시키기 때문에 공급업체는 환경 챔버를 추천할 때 시료의 전기적 특성, 작동 상태, 예상 발열 부하를 이해해야 합니다. 기존 제품 시험과 비교하여 배터리 팩 환경 시험은 공기 흐름 설계, 냉각 용량, 안전 모니터링 및 비상 보호 시스템에 추가적인 주의가 필요합니다.
배터리 환경 시험은 제품이 다양한 시장에서 안전 및 성능 요구 사항을 충족하는지 확인하기 위해 국제적으로 인정된 표준을 따릅니다.EV 배터리 시험 챔버을 선택할 때 구매자는 해당 제품에 적용되는 표준을 확인해야 합니다.
표준 |
일반 온도 |
습도 |
시험 시간 / 주기 |
특수 조건 |
IEC 60068-2-1 |
저온 노출 |
N/A |
지속 노출 |
환경 내구성 |
IEC 60068-2-2 |
고온 노출 |
N/A |
지속 노출 |
내열성 |
IEC 60068-2-30 |
25°C–55°C |
최대 95% RH |
주기적 습열 |
내습성 |
IEC 60068-2-78 |
40°C |
93% RH |
정상 상태 습도 |
장기 습도 시험 |
IEC 62660 |
-40°C ~ +85°C (일반) |
선택 사항 |
충방전 사이클링 |
EV 배터리 성능 |
ISO 16750-4 |
-40°C ~ +125°C |
선택 사항 |
차량 환경 시험 |
자동차 전자 장치 |
UN 38.3 |
다양함 |
N/A |
운송 시뮬레이션 |
운송 적합성 |
SAE J2464 |
사용자 정의 |
선택 사항 |
과혹사용 및 안전 시험 |
배터리 안전 평가 |
실제 시험 프로파일은 배터리 화학, 차량 플랫폼 및 고객 사양에 따라 다릅니다. 일부 제조업체는 실제 작동 조건을 시뮬레이션하기 위해 환경 사이클링과 전기적 충방전을 결합하기도 합니다.
시험 프로그램을 준비할 때 엔지니어는 다음을 정의해야 합니다:
온도 사이클링 프로파일
습도 범위
시험 중 충전 상태
시료 작동 상태
사이클 수
합격/불합격 기준
완전한 시험 요구 사항을 제공하면 반복성이 향상되고 서로 다른 배터리 설계 간의 의미 있는 비교가 가능해집니다.
배터리 시험 응용 분야에 따라 다른 챔버 구성이 필요합니다. 챔버 크기나 온도 범위만으로 장비를 선택하면 성능이 부족하거나 불필요한 투자가 발생할 수 있습니다.
사양 |
맞춤형 배터리 환경 챔버 |
||
온도 범위 |
-70°C ~ +180°C |
-70°C ~ +180°C |
맞춤형 |
습도 범위 |
20–98% RH |
20–98% RH |
맞춤형 |
챔버 부피 |
100–1000 L |
150–2000 L |
배터리 팩에 맞게 맞춤화 |
램프 속도 |
표준 또는 급속 온도 변화 |
표준 또는 프로그래밍 가능 |
응용 분야에 따라 맞춤화 |
기류 |
일반 실험실 순환 |
배터리 시험에 최적화 |
시료 배치에 맞게 설계 |
시료 발열 부하 |
중간 이하 |
중간에서 높음 |
고발열 부하 대응 |
안전 구성 |
과열 보호 |
폭발 방출, 가스 모니터링, 비상 정지, 화재 방지 옵션 |
맞춤형 다단계 안전 시스템 |
적용 표준 |
IEC 60068 |
IEC 60068, IEC 62660, ISO 16750, UN 38.3 |
고객별 표준 |
기존 환경 챔버와 달리 전용 배터리 시험 챔버는 리튬 이온 배터리와 관련된 고유한 위험에 대처하기 위한 추가 안전 기능을 통합합니다. 압력 해소, 가연성 가스 감지, 내폭발 구조, 비상 정지 시스템과 같은 기능은 배터리 적격성 시험 중 작업자 안전을 향상시키는 데 도움이 됩니다.
올바른 챔버 선택은 시험 단계에 따라 달라집니다. 연구 실험실에서는 종종 개별 셀이나 소형 모듈을 평가하는 반면, 생산 검증에서는 더 높은 발열과 더 큰 크기의 완전한 배터리 팩을 시험해야 할 수 있습니다. 이러한 경우 챔버 부피, 냉각 용량 및 기류 균일성은 온도 및 습도 정확도만큼 중요합니다.
또한 구매자는 향후 시험 요구 사항을 고려해야 합니다. EV 배터리 기술이 발전함에 따라 더 큰 배터리 팩과 더 높은 에너지 밀도로 인해 챔버 구성을 업그레이드해야 할 수 있습니다. 충분한 확장 능력을 갖춘 장비를 선택하면 장기적인 투자 비용을 줄이고 실험실의 유연성을 향상시킬 수 있습니다.
고급 장비를 사용하더라도 부정확한 시험 계획은 EV 배터리 환경 시험의 가치를 떨어뜨릴 수 있습니다. 배터리 적격성 평가 프로젝트 중에 자주 발생하는 실수는 다음과 같습니다.
리튬 이온 배터리는 충전, 방전 및 사이클링 중에 열을 발생시킵니다. 시료의 발열 부하를 고려하지 않으면 챔버가 안정적인 환경 조건을 유지하기 어려워 부정확한 결과를 초래할 수 있습니다.
배터리 모듈 및 팩은 적절한 기류를 위해 충분한 여유 공간이 필요합니다. 챔버가 너무 빽빽하면 온도 구배가 발생하고 시험 일관성이 저하될 수 있습니다.
온도 또는 습도 센서를 챔버 벽이나 공기 출구에 너무 가깝게 배치하면 배터리 주변의 실제 조건을 반영하지 못할 수 있습니다. 센서는 시험 표준 및 시료 구성에 따라 배치해야 합니다.
컨트롤러는 정밀한 온도 값을 표시할 수 있지만, 작업 공간 전체에서 균일한 조건을 보장하지는 않습니다. 항상 챔버 균일성 및 안정성 사양을 확인하십시오.
많은 구매자가 챔버를 최저 및 최고 온도만으로 비교합니다. 배터리 팩 환경 시험의 경우 램프 속도, 습도 제어, 기류 및 냉각 회복이 동등하게 중요합니다.
구매하기 전에 다음을 확인하십시오:
전원 공급 용량
환기 요구 사항
바닥 하중 용량
배수 시스템
유지보수 공간
비상 안전 조치
다양한 배터리 시험 응용 분야에는 다양한 환경 챔버 구성이 필요합니다.
권장 대상:
배터리 셀 연구
소형 리튬 이온 셀
재료 평가
실험실 개발
벤치탑 환경 챔버는 초기 배터리 개발 및 소규모 시험을 위한 정밀한 온도 및 습도 제어를 제공합니다.
권장 대상:
배터리 모듈
소비자용 배터리
EV 구성품 적격성 평가
신뢰성 시험

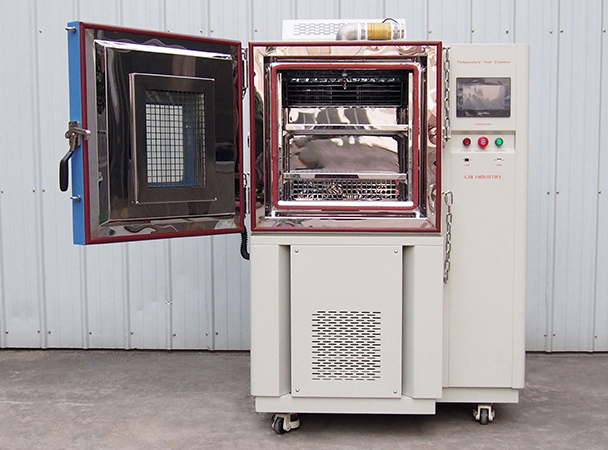

배터리 시험 챔버는 배터리 모듈 및 중간 크기 시료의 일상적인 환경 시험에 적합하며, 기후 시뮬레이션과 강화된 안전 기능을 결합합니다.
권장 대상:
완전한 EV 배터리 팩
에너지 저장 시스템
대형 배터리 어셈블리
생산 검증

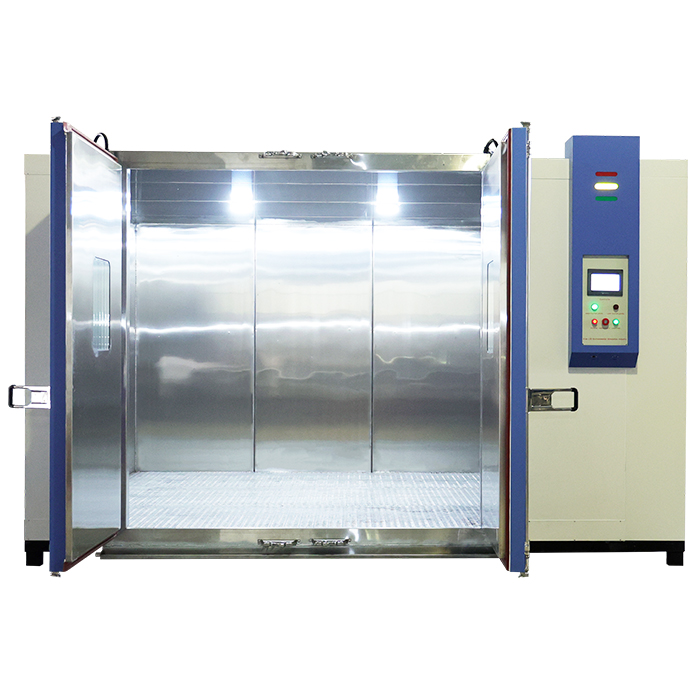

워크인 챔버는 대형 배터리 시스템을 위한 충분한 공간을 제공하면서 장시간 시험 동안 안정적인 환경 조건을 유지합니다.
권장 대상:
급속 온도 변화 시험
배터리 재료 평가
열응력 검증
열충격 챔버는 운송 중 또는 극한 기상 조건에서 발생할 수 있는 급격한 온도 변화에 대한 배터리 성능을 평가합니다.
권장 대상:
배터리 인클로저
커넥터
버스바
금속 구조 부품
염수 분무 시험은 습하거나 해안 환경에 노출된 금속 배터리 구성품의 내식성을 평가합니다.
권장 대상:
EV 배터리 하우징
충전 커넥터
실외 배터리 시스템
IP 챔버는 IEC 60529 요구 사항에 따라 먼지 및 물 유입에 대한 저항성을 검증합니다.
맞춤형 배터리 챔버 권장 대상:
고전압 배터리 팩
대형 에너지 저장 시스템
충전/방전 복합 시험
고발열 부하 응용 분야
고객별 안전 요구 사항
맞춤형 시스템은 프로젝트 요구 사항에 따라 배터리 사이클러, 가스 모니터링, 화재 진압 및 폭발 방지 기능을 통합할 수 있습니다.
배터리 셀과 모듈은 일반적으로 전용 배터리 시험 챔버에서 시험하며, 완전한 배터리 팩이나 에너지 저장 시스템은 강화된 안전 기능을 갖춘 워크인 또는 맞춤형 환경 챔버가 필요할 수 있습니다.
기본적인 온도 및 습도 시험에는 사용할 수 있지만, 전용 배터리 챔버는 폭발 방지, 가스 모니터링, 비상 정지와 같은 추가 안전 기능을 제공합니다.
일반적인 표준으로는 배터리 종류 및 응용 분야에 따라 IEC 60068, IEC 62660, ISO 16750, UN 38.3, SAE J2464가 포함됩니다.
챔버는 균일한 기류를 위해 배터리 주변에 적절한 여유 공간을 제공하면서 시료 크기, 발열량 및 향후 시험 요구 사항을 수용할 수 있어야 합니다.
충전 및 방전 중에 발생하는 열은 챔버 성능에 영향을 미칩니다. 발열 부하를 올바르게 계산하면 정확한 온도 제어를 유지하고 신뢰할 수 있는 시험 결과를 보장하는 데 도움이 됩니다.
일부 맞춤형 배터리 챔버는 가스 모니터링 및 폭발 방지와 같은 안전 기능과 환경 시뮬레이션을 결합할 수 있지만, 구성은 적용 가능한 시험 표준 및 프로젝트 요구 사항과 일치해야 합니다.
배터리 신뢰성 평가 및 환경 시뮬레이션에 대해 자세히 알아보려면 다음을 읽어보십시오.배터리 시험 챔버가 리튬 이온 배터리의 안전성과 성능을 향상시키는 방법.
