북미 시장에 진입하는 제조업체의 경우 UL 50E 에 따른 NEMA 3R 준수는 종종 최초이자 가장 중요한 인증 이정표입니다.
미터 박스, 정션 박스, 분리 인클로저 및 제어 캐비닛과 같은 제품은 내부 전기 안전을 손상시키지 않으면 서 실제 실외 비 노출을 견딜 것으로 예상됩니다. 그러나 많은 인증 실패는 부실한 인클로저 설계로 인한 것이 아니라부정확하거나 일관되지 않은 비 테스트 조건개발 중.
이것이 에 투자하는 이유입니다.전문UL 비 테스트 장치S더 이상 선택 사항이 아닙니다. 인증 성공, 시장 시간 및 장기 제품 신뢰성에 직접적인 영향을 미치는 전략적 결정입니다.
UL 50E 유형 3R 은 특별히야외 인클로저에 대한 보호를 제공해야합니다:
떨어지는 비
부는 비
진눈깨비와 외부 얼음 형성
기본 진입 보호 테스트와 달리 UL 50E 비 테스트는통제 된 압력 하에서 각진 물 충격, 밀접하게 실제 야외 폭풍 조건을 시뮬레이션.
UL 50E 요구 사항에 따라 인클로저는45 ° 물 스프레이물이 들어 와서 살아있는 전기 부품에 도달하는 것을 허용하지 않습니다.
스프레이 각도:바람에 의한 비를 시뮬레이션하기 위해 수직에서 45 °
수압:에서 유지34.5 kPa (5 psi)시험 내내
노즐 사양: Φ5mm 스테인레스 스틸 스프레이 노즐
물 흐름 비율:5.4 L/min/m²
시험 기간:일반적으로1 연속 시간
숙련 된 엔지니어는어떤 편차각도, 압력, 노즐 형상 또는 흐름 안정성은 잘못된 고장을 초래할 수 있습니다. 또는 나중에 공식 인증 감사에서 실패하는 잘못된 패스가 발생할 수 있습니다.
많은 제조업체가 즉석 스프레이 시스템 또는 범용 워터 리그를 사용하여 UL 레인 테스트를 시뮬레이션하려고합니다. 이러한 설정은 종종 다음과 같은 어려움을 겪습니다.
일관되지 않은 스프레이 각도
긴 테스트 사이클 동안 압력 변동
시간이 지남에 따라 스프레이 패턴을 변경하는 노즐 부식
실시간 모니터링없이 부정확 한 흐름 제어
결과적으로 테스트 결과가비 반복 가능내부 사전 테스트는 더 이상 타사 UL 실험실 결과와 일치하지 않습니다.
A전문 UL 비 테스트 장치이러한 변수를 제거하고 내부 테스트가 인증 조건을 진정으로 반영하도록합니다.
특수 제작 된 UL 레인 테스트 장치가 제공하도록 설계되었습니다.정밀도, 안정성 및 반복성-인증 예측 가능성을 결정하는 세 가지 요소.
고품질 UL 비 테스트는 노즐에서 시작됩니다.
SUS304 스테인리스 건설
Φ5mm 정밀 가공 콘센트
장기 스프레이 일관성을 위한 부식 저항
안정적인 스프레이 기하학은 반복적 인 테스트에서 물 충격 에너지가 변하지 않도록 보장합니다.
유지34.5 kPa한 시간 동안 일관되게 보이는 것보다 훨씬 더 어렵습니다.
높은 정확도 압력 게이지
연속 압력 시각화
압력 드리프트의 즉각적인 감지
이것은 눈에 띄지 않는 압력 변동에 의해 야기되는 언더 테스트 또는 오버 테스트를 방지한다.
UL 50E 지정5.4 L/min/m², 추정 값이 아닙니다.
미세 조정 제어 밸브
모든 노즐에 걸쳐 안정적인 흐름 분포
쉬운 교정 및 검증

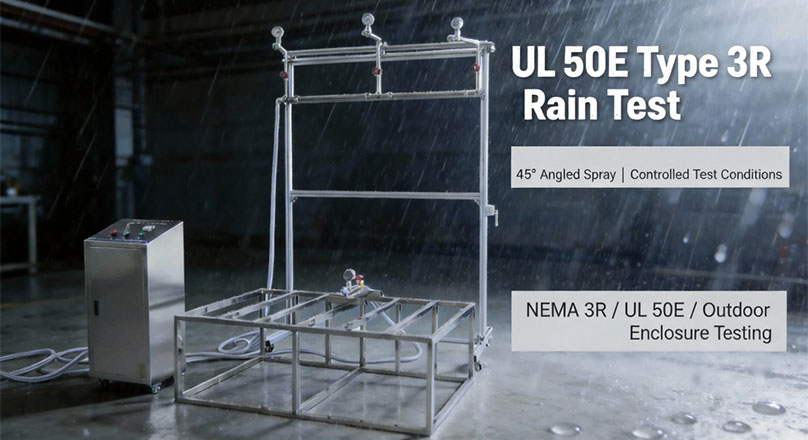

모델 | R-UL020 | |
매개 변수 | 스프레이 헤드의 수 | 3 스프레이 헤드 |
노즐 간격 | 710mm | |
스프레이 구멍 직경 | Φ5mm | |
수압 | 34.5Kpa | |
샘플 플랫폼 크기 | 1000X1400X500mm | |
샘플 플랫폼 부하 | 100 Kgs | |
구조 | 수압 제어 | 유량계 |
급수 시스템 | 자동적인 물 공급, 물 정화 체계 | |
컨트롤 박스 | 스프레이 모드, 시간 및 워터 펌프 표시 | |
소재 | 소재 | SUS304 스테인리스 |
샘플 플랫폼 소재 | SUS304 스테인리스 | |
| 표준 | UL 50E 유형 3R | |
| ||
|
| |
정확한 흐름 제어는 근사 기반 테스트보다는 UL 테스트 논리에 대한 완전한 준수를 보장합니다.
일부 실험실에는 풀 프레임 UL 레인 테스트 기계가 필요하지만 많은 숙련 된 제조업체는모듈 식 테스트 접근 방식-특히 기존 실험실을 업그레이드 할 때.
LIB 산업 제공전문 UL 50E 3 노즐 비 테스트 키트, 포함:
정밀 SUS304 스테인레스 스틸 노즐
높은 정확도 압력 게이지
미세 조정 제어 밸브
유연한 통합
기존 높이 조절 가능한 프레임 또는 맞춤형 리그에 노즐 세트를 쉽게 장착 할 수 있습니다.
투자 비용 절감
전체 실험실 인프라를 교체하지 않고 UL 50E 테스트 기능을 업그레이드하십시오.
짧은 리드 타임
모듈 형 구성 요소는 일반적으로 풀 프레임 시스템보다 더 빠릅니다.
인증 신뢰
UL 50E 매개 변수에 엄격하게 설계된 구성 요소는 내부 테스트가 공식 인증 결과와 일치하도록합니다.
모듈 형 솔루션을 통해 제조업체는규정 준수에 점진적으로 투자첫날에 실험실을 과장하지 않고.
UL 50E 유형 3R 테스트는 종종 시작점입니다.
많은 제조업체는 결국 제품을 검증해야합니다.다중 진입 보호 표준제품 포트폴리오가 확장되고 시장이 다양 화됨에 따라.
LIB 산업은 UL 비 테스트 장치 공급 업체가 아닙니다.완전한 IP 및 NEMA 비 테스트 솔루션 공급자.
NEMA 표준:
유형 3R
유형 4 / 4X
IEC IP 비 테스트:
IPX1 / IPX2 (수직 떨어지는)
IPX3 / IPX4 (살포 및 튀기)
IPX5 / IPX6 (워터 제트)
IPX9K (고압, 고온 물)
모듈 형 또는 풀 프레임 비 테스트 시스템
단일 기능 또는 다중 표준 결합 테스트 설정
R & D, QA 및 인증 사전 테스트를위한 맞춤형 실험실 레이아웃
더 높은 IP 또는 NEMA 수준으로 쉽게 확장 할 수있는 미래 증거 설계
격리 된 장비를 구매하는 대신 제조업체는확장 가능한 인증 준비 비 테스트 실험실장기 파트너로서 LIB 산업과 함께.
당신은 찾고 있습니다:
전문 UL 비 테스트 장치?
게이지 및 제어 밸브가있는 모듈 식 3 노즐 UL 50E 테스트 키트?
완전한 IP 및 NEMA 비 테스트 실험실 솔루션?
LIB 산업 지원:
글로벌 기술 지원 및 예비 부품
핵심 시스템을 다루는 3 년 종합 보증
선임 엔지니어가 제공하는 평생 기술 지원
1-3 시간 이내에 신속한 원격 진단 및 응답
오늘 LIB 산업에 연락 Inquiry@libtestchamber.comNEMA 3R 및 광범위한 진입 보호 요구 사항을 효율적이고 자신있게 충족시킬 수 있도록 설계된 맞춤형 제안, 가격 및 리드 타임을 받으십시오.
