Ingress Protection (IP) 테스트는 전기 및 전자 제품이 물 침입에 얼마나 잘 저항하는지 평가하는 데 사용되는 중요한 프로세스입니다. 자동차 전자 및 실외 조명에서 소비자 장치 및 산업 장비에 이르기까지 제품이 시장에 진입하기 전에 방수 성능을 확인해야합니다.
IP 비 테스트 동안 엔지니어는 일반적으로 스프레이 압력, 노즐 구성, 물 유량 및 테스트 지속 시간과 같은 매개 변수에 중점을 둡니다. 그러나 종종 간과되는 요소 중 하나는 테스트의 신뢰성과 반복성에 큰 영향을 줄 수 있습니다.시험 체계에 사용된 물.
언뜻보기에 물은 간단한 테스트 매체로 보일 수 있습니다. 실제로 비 테스트 시스템에 사용되는 물의 종류와 품질은 스프레이 안정성, 노즐 성능 및 장기 장비 신뢰성에 영향을 줄 수 있습니다.
이것은 많은 실험실에서 일반적인 질문으로 이어집니다.
IP 비 테스트를 위해 어떤 물을 사용해야하며 방수 평가에 정말로 중요합니까?
IP 방수 테스트와 같은 표준에 의해 정의IEC 60529과ISO 20653통제 된 실험실 조건에서 강우 또는 워터 제트 노출을 시뮬레이션합니다. 이 표준은 수압, 스프레이 각도, 유량, 노즐 구성 및 테스트 거리를 포함한 매개 변수를 지정합니다.
표준은 테스트 중에 물을 전달하는 방법을 명확하게 정의하지만 일반적으로 특정 유형의 물을 엄격하게 지정하지 않습니다.
대부분의 실험실에서는 일반적으로 다음과 같은 물 유형이 사용됩니다.
깨끗한 수돗물
여과 된 물
낮은 미네랄 워터
과도한 미네랄 함량, 침전물 또는 기타 불순물을 포함하는 물은 일반적으로 피합니다. 오염 물질은 스프레이 시스템 내에 점차적으로 축적되어 장기 테스트 안정성에 영향을 줄 수 있습니다.
깨끗한 물 또는 여과 된 물을 사용하면 일관된 스프레이 패턴을 유지하고 정밀 스프레이 노즐의 막힘을 방지합니다. 이것은 각 비 테스트가 안정적이고 반복 가능한 조건에서 수행되도록합니다.
빈번한 방수 테스트를 수행하는 실험실의 경우 물 여과 및 순환 시스템을 테스트 장비에 통합하는 것이 일관된 수질을 유지하기위한 일반적인 솔루션입니다.
비 테스트는 주로 물 노출 조건에 초점을 맞추고 있지만물 공급의 질장비 성능과 테스트 정확도에 직접 영향을 줄 수 있습니다.
정밀 스프레이 노즐은 특정 스프레이 각도 및 흐름 패턴을 생성하도록 설계되었습니다. 미네랄 또는 입자가 노즐 내부에 축적되면 스프레이 패턴이 변화하여 물 분포의 균일 성을 줄일 수 있습니다.
파이프 라인 및 펌프 내부의 퇴적물 또는 광물 축적은 물 전달 시스템을 방해 할 수 있습니다. 이로 인해 특히 다음과 같은 고압 제트 테스트 중에 스프레이 압력의 변동이 발생할 수 있습니다.IPX5 또는 IPX6.
일부 스프레이 배출구가 부분적으로 차단되면 테스트 영역에 걸친 비 패턴이 고르지 않을 수 있습니다. 결과적으로, 시험 샘플의 특정 섹션은 의도된 것보다 적은 물 노출을 받을 수 있다.
경수 퇴적물은 밸브, 펌프 및 파이프 라인 내에 축적 될 수도 있습니다. 시간이 지남에 따라 유지 보수 요구 사항을 높이고 중요한 구성 요소의 서비스 수명을 단축 할 수 있습니다.
이러한 요인으로 인해 현대의 비 테스트 장비에는 종종 확장 된 테스트 사이클 동안 안정적인 스프레이 성능을 유지하도록 설계된 물 여과 및 순환 시스템이 포함됩니다.
정확한 IP 비 테스트에는 스프레이 압력, 물 유량, 스프레이 각도 및 분포 균일 성을 포함하여 여러 매개 변수를 동시에 제어 할 수있는 장비가 필요합니다.
LIB 산업국제 환경 테스트 표준을 충족하도록 설계된 포괄적 인 방수 테스트 시스템을 제공합니다. 이러한 시스템은 자동차 전자, 전기 인클로저, 실외 조명, 가전 제품 및 산업 장비 제조와 같은 산업에서 널리 사용됩니다.
사용 가능한 테스트 장비는 다음을 포함합니다:
IPX1/IPX2:드립 테스트 챔버
IPX3/IPX4:진동 튜브 비 테스트 챔버
IPX5/IPX6:물 제트 테스트 챔버
IPX7/IPX8:침수 테스트 챔버
IPX9K:고온 고압 스프레이 챔버
비 테스트 챔버에서 맞춤 산책

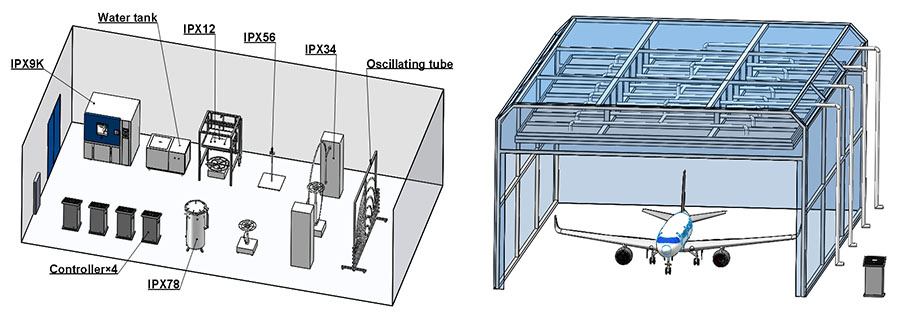

단일 플랫폼 내에서 여러 개의 방수 테스트가 필요한 실험실의 경우 통합 시스템을 결합 할 수 있습니다.하나의 챔버에서 IPX6 테스트 기능을 통해 IPX1. 이를 통해 엔지니어는 샘플을 별도의 기계간에 이동시키지 않고도 다양한 비 및 워터 제트 테스트를 수행하여 실험실 효율성을 높이고 일관된 테스트 환경을 유지할 수 있습니다.
이 시스템은 빛이 떨어지는 물에서 강력한 워터 제트 및 고압 세척 환경에 이르기까지 실제 노출 조건을 시뮬레이션하도록 설계되었습니다.
일반적인 시스템 기능은 다음과 같습니다.
프로그램 가능한 비 및 제트 테스트 사이클
조절 가능한 수압 및 유량
자동 급수 및 순환 제어
장기 가동을 위해 설계된 내식성 내부 구조
이러한 구성을 통해 실험실은 광범위한 제품 크기 및 테스트 요구 사항을 수용하면서 안정적인 방수 평가를 수행 할 수 있습니다.
고품질 비 테스트 장비는 전체 테스트 과정에서 안정적인 스프레이 조건을 유지해야합니다. 몇 가지 설계 기능은 테스트 정확도와 반복성을 향상시키는 데 기여합니다.
|
|
|
|
작업실 | 보기 창 | 내부 전력
| 내장 조명 |
|
|  |  |
| 턴베일 | 스프레이 노즐 | 물 제트 콘센트 | 내장 방수 전원 공급 장치 |
IPX1 및 IPX2 테스트에 사용되는 드립 장치는 제어 된 물 흐름을 제공하는 여러 보정 콘센트로 설계되었습니다. 이 구성은 방수 테스트 표준에 필요한 수직 떨어지는 조건을 정확하게 시뮬레이션합니다.
많은 고급 비 테스트 시스템은 여과 구성 요소와 결합 된 폐 루프 물 순환을 통합합니다. 이러한 시스템은 물 공급에서 입자와 불순물을 제거하여 일관된 스프레이 조건을 유지하면서 노즐 막힘의 위험을 줄입니다.
회전 플랫폼 또는 조정 가능한 턴테이블을 통해 테스트 샘플을 테스트 중에 올바르게 배치 할 수 있습니다. 이러한 유연성을 통해 실험실은 스프레이 또는 물방울에 대한 적절한 노출을 유지하면서 다양한 크기의 제품을 평가할 수 있습니다.
물과 습도에 장기간 노출되기 위해 많은 비 테스트 챔버는 SUS304 와 같은 부식 방지 스테인레스 스틸 구조를 사용합니다. 이 소재는 내구성을 향상시키고 청소를 단순화하며 장기 장비 신뢰성을 지원합니다.
이러한 기능을 함께 사용하면 안정적인 스프레이 패턴, 정확한 물 분배 및 반복 가능한 방수 테스트 조건을 보장합니다.
고품질 테스트 장비를 사용하더라도 장기적인 성능과 신뢰할 수있는 테스트 결과를 보장하기 위해 일상적인 유지 보수 및 교정이 필수적입니다.
 |  |
정사이즈 검사 및 유지 보수는 시스템 저하를 방지하고 비 테스트 장비의 작동 수명을 연장합니다.
일반적인 주간 검사는 다음과 같습니다.
스프레이 노즐 검사 및 청소
물 여과 시스템 점검
펌프 및 물 순환 작동 확인
잠재적 인 막힘 또는 누설에 대한 파이프 라인 및 커넥터 검사
물 순환 시스템이 장착 된 시스템의 경우 스프레이 시스템 내부에 불순물이 축적되는 것을 방지하기 위해 필터를 정기적으로 검사해야합니다.
월간 유지 보수 작업에는 다음이 포함될 수 있습니다.
스프레이 분포 균일 성 확인
수압 안정성 검사
밸브, 씰 및 파이프 라인 검사
회전 샘플 플랫폼의 적절한 작동 확인
깨끗하고 안정적인 물 순환 시스템을 유지하는 것은 광물 축적을 방지하고 일관된 스프레이 성능을 보장하기 위해 특히 중요합니다.
교정은 주요 테스트 매개 변수가 표준 요구 사항과 일치하도록 보장합니다.
일반적인 교정 항목은 다음과 같습니다.
물 유량 검증
스프레이 압력 게이지 교정
노즐 스프레이 패턴 검사
물 분배 균일 성 테스트
정사이즈 교정은 실험실이 다음과 같은 국제 표준을 준수하도록 도와줍니다.IEC 60529과ISO 20653.
대부분의 실험실은 모든 교정을 수행합니다.6 ~ 12 개월테스트 빈도 및 실험실 품질 절차에 따라,.
예, 깨끗한 수돗물은 일반적으로 비 테스트에 사용됩니다. 그러나 많은 실험실에서 스프레이 노즐을 막히거나 스프레이 안정성에 영향을 줄 수있는 입자 및 불순물을 제거하기 위해 여과 시스템을 설치합니다.
네. 열악한 수질은 노즐 막힘, 불안정한 스프레이 압력 및 고르지 않은 물 분포로 이어질 수 있으며, 이 모든 것이 테스트 반복성 및 정확성에 영향을 줄 수 있습니다.
IP 방수 테스트는 다음을 포함한 국제 표준에 의해 정의됩니다.
IEC 60529
ISO 20653
이러한 표준은 스프레이 압력, 노즐 구성, 유량 및 노출 지속 시간과 같은 테스트 조건을 정의합니다.
대부분의 실험실은 모든 교정을 수행합니다.6-12 개월, 장비 사용 및 품질 관리 요구 사항에 따라.
비 테스트 챔버는 다음을 포함한 여러 방수 조건을 시뮬레이션 할 수 있습니다.
빛 떨어지는 물 노출 (IPX1, IPX2)
진동 비 스프레이 (IPX3, IPX4)
강력한 물 제트 테스트 (IPX5, IPX6)
고온 고압 스프레이 (IPX9K)
일부 최신 테스트 플랫폼을 통해 실험실이 수행 할 수 있습니다.하나의 통합 시스템 내에서 여러 보호 수준 테스트장비를 바꾸지 않고 IPX6 테스트를 통해 IPX1 을 가능하게합니다.
에 의해 개발된 테스트 시스템LIB 산업다양한 방수 테스트 표준 및 제품 크기를 지원하도록 설계되었습니다.
LIB 산업은 IPX1 에서 IPX9K 까지 포괄하는 완전한 IP 방수 테스트 장비를 제공하여 전 세계 실험실 및 제조업체에게 신뢰할 수있는 환경 테스트 솔루션을 제공합니다. 또한 LIB 산업은 다음을 보장합니다.
3 년 보증주요 구성 요소에
평생 기술 지원설치, 유지 보수 및 훈련을 위해
맞춤형 솔루션제품 및 실험실 요구 사항에 맞게 조정
글로벌 서비스 네트워크중단없는 작동을 보장하기 위해
IP 방수 테스트 장비의 완전한 범위로IPX1 에 IPX9K,LIB 산업전세계 실험실 및 제조업체를위한 신뢰할 수있는 환경 테스트 솔루션을 제공합니다.
방수 테스트 시스템 또는 맞춤형 레인 테스트 장비에 대한 자세한 내용은 LIB 업계에 연락하여 제품 테스트 요구 사항에 맞는 솔루션을 탐색하십시오.
