진동 챔버

결합된 환경 시험을 위한 온도 습도 진동 시험 약실

LIB 산업 진동 챔버는 결합 된 효과를 시뮬레이션합니다.온도, 습도 및 진동단일 통합 시스템에서.

자동차, 항공 우주, 전자, 군사 및 배터리 신뢰성 테스트를 위해 설계된 시스템은 다음을 지원합니다.

에서 온도 범위-50 °C ~ + 150 °C

에서 습도 조절RH를 98% 30%

에서 진동 주파수4000 Hz에 2Hz

수직 및 수평 진동테스트

고객 기존 셰이커 시스템과의 호환성

IEC 68-2-1, IEC 68-2-2, IEC 68-2-3, SAE J575 및 기타 환경 신뢰성 표준을 준수합니다.


모델: THV-100,THV-225, THV-500, THV-800,THV-1000 및 더 많은 사용자 정의 모델.

LIB 산업 진동 챔버 비디오


진동 챔버 특징 및 이점

1. 결합 된 온도, 습도 및 진동 테스트

진동 챔버는 온도, 습도 및 진동 테스트를 하나의 시스템으로 통합하여 제품 신뢰성 평가를위한보다 현실적인 환경 조건을 시뮬레이션합니다.

2. 기존 셰이커 시스템과 호환 가능

LIB 산업은 고객의 기존 셰이커 테이블에 따라 챔버를 사용자 정의 할 수 있으며 챔버, 셰이커, 컨트롤러 및 액세서리를 포함한 완벽한 통합 솔루션을 제공합니다.

3. 복잡한 진동 테스트를 위한 넓은 주파수 범위

진동 챔버는 2 Hz에서 4000 Hz까지의 넓은 진동 주파수 범위를 지원하며 운송 시뮬레이션, 무작위 진동 및 고주파 신뢰성 테스트에 적합합니다.

4. 안정된 온도 및 습도 균일 성

효율적인 공기 순환 시스템과 정확한 제어 기술을 갖춘 챔버는 정확하고 반복 가능한 테스트 결과를 위해 진동 테스트 중에 안정적인 온도 및 습도 조건을 유지합니다.


진동 챔버 사양

모델

THV-225

온도 범위

-50 ℃ ~ + 150 ℃

온도 변동

± 0.5 ℃

온도 편차

± 2.0 ℃

습도 범위

30% ~ 98% RH

습도 편차

± 2.5% RH

냉각 속도

5 ℃ / min

난방 속도

5 ℃ / min

진동의 정격 힘

1000kgf

진동의 주파수 범위

2 ~ 4000Hz

셰이커의 성숙한 직경

Φ240mm

수평 슬라이딩 테이블

600*600mm

전력 증폭기

디지털 전력 증폭기

헤드 확장

600*600mm

송풍기

머플러를 포함한 4Kw 송풍기.

냉각 시스템

기계 압축 냉동 시스템

안전 장치

가습기 건조 연소 보호; 과열 보호; 과전류 보호;

냉매 고압 보호; 물 부족 보호; 지구 누설 보호

인테리어 소재

SUS304 스테인리스

표준 구성

플러그 케이블 구멍; 2 선반

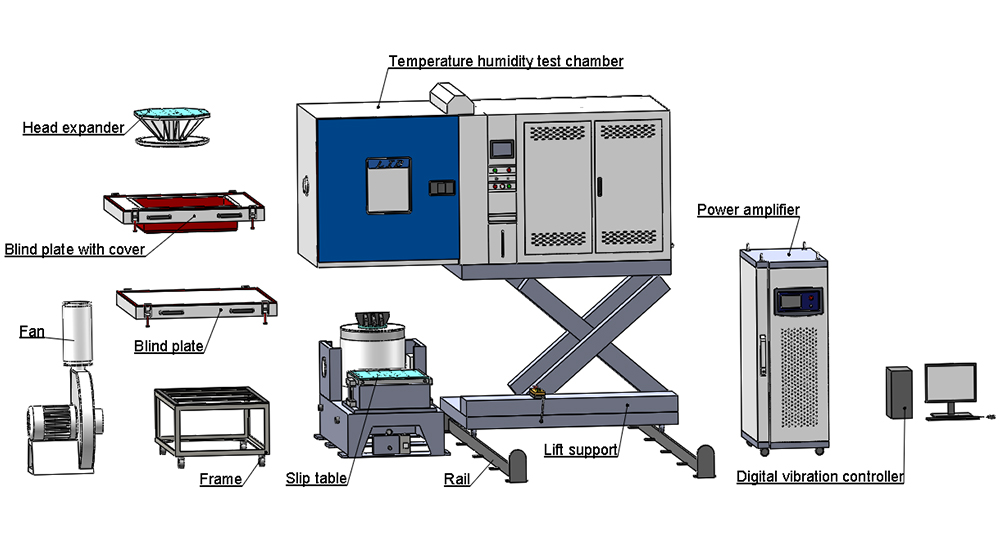

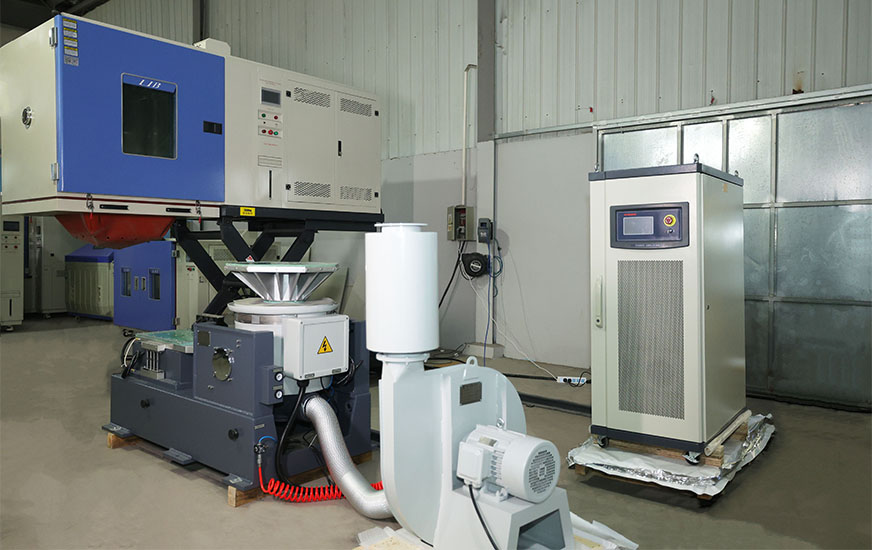

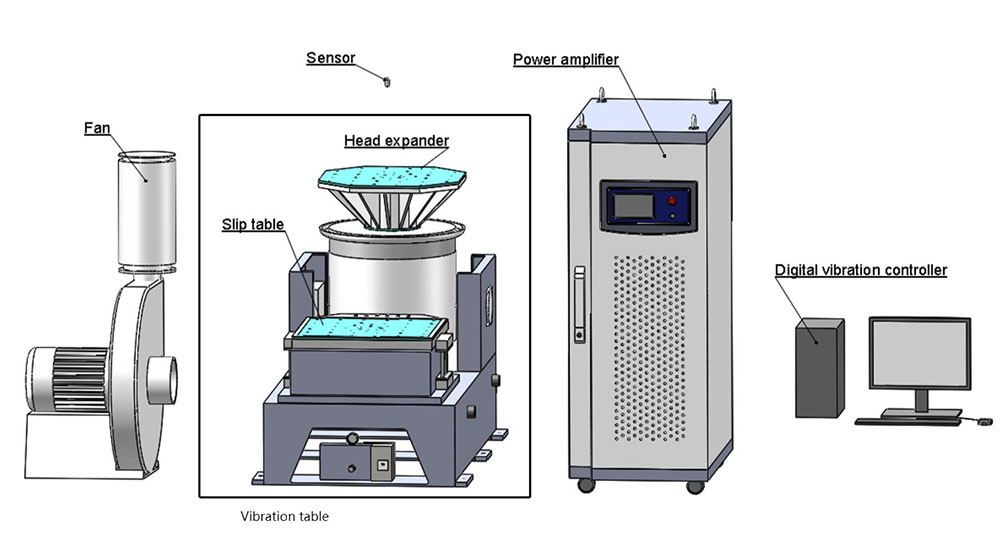

진동 챔버의 구성


진동 테스트 챔버의 구조는 주로온도 및 습도 테스트 챔버진동 시스템.



1. 작업실

  • SUS304 거울 스테인레스 스틸, 부식 방지, 청소하기 쉽습니다.

  • 진동 테이블은 작업실의 바닥에 연결되어 있습니다. 2Hz 와 4000Hz 사이의 진동 주파수 범위를 조정할 수 있습니다.


2. 공기 순환 시스템

원심 공기 순환 시스템은 작업 공간 전반에 걸쳐 균일 한 온도 및 습도 분포를 보장하여 테스트 일관성과 반복성을 향상시킵니다.

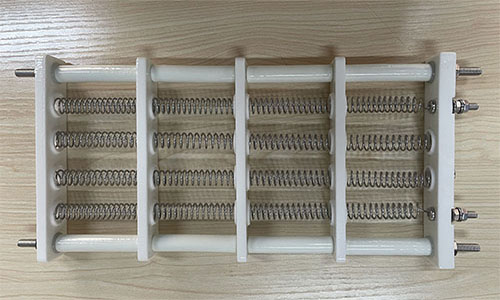

3. 난방 시스템

니켈-크롬 합금 히터는 빠르고 안정적인 온도 응답을 제공하여 챔버가 지속적인 진동 테스트 중에 정확한 열 조건을 유지하도록 도와줍니다.


4. 습도 시스템

습도 시스템은 정확한 수분 제어를 위해 전자기 급수 펌프를 사용하여 장기간 환경 테스트 중에 안정적인 습도 성능을 보장합니다.

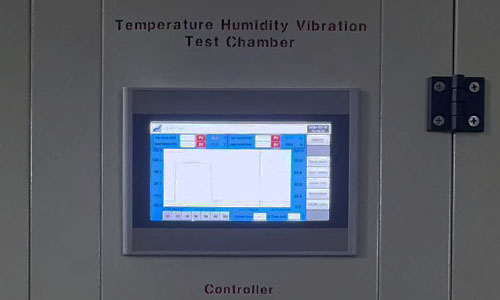

5. 통제 시스템

프로그래머블 터치 스크린 컨트롤러는 실시간 모니터링, 데이터 기록 및 원격 통신 기능을 통해 온도, 습도 및 진동 프로그램 제어를 지원합니다.

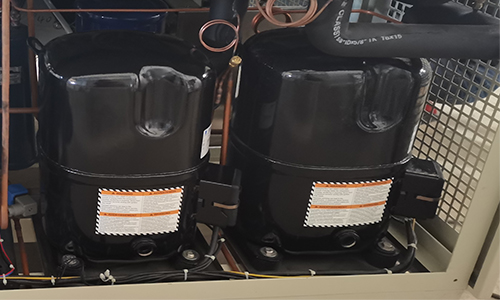

6. 냉장 시스템

기계식 냉동 시스템은 안정적인 저온 성능을 제공하며 까다로운 환경 테스트 조건에서 지속적인 작동을 지원합니다.

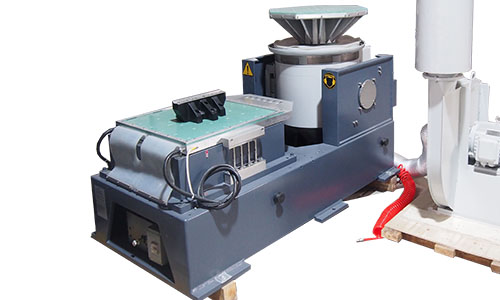

진동 테이블

수직 셰이커 또는 결합 된 수직 및 수평 진동 시스템에 연결할 수 있습니다. 높은 강도와 강성으로 설계되어 무거운 시험 표본을 지원하고 안정적인 성능을 유지합니다.

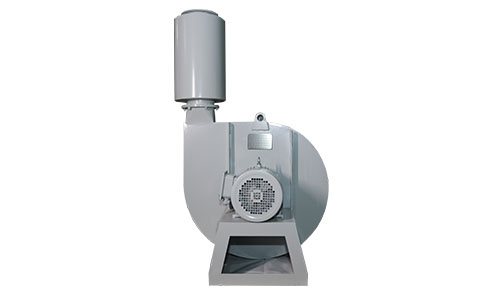

냉각 팬

냉각 팬은 장기간 테스트 중에 진동 시스템의 안정적인 작동 조건을 유지하여 신뢰성과 지속적인 작동 성능을 향상시킵니다.

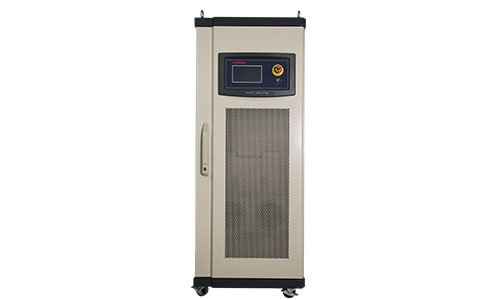

전력 증폭기

디지털 전력 증폭기는 저수준 제어 신호를 증폭 된 진동 출력 신호로 변환하여 셰이커 시스템에 정확하고 안정적인 진동 전송을 보장합니다.

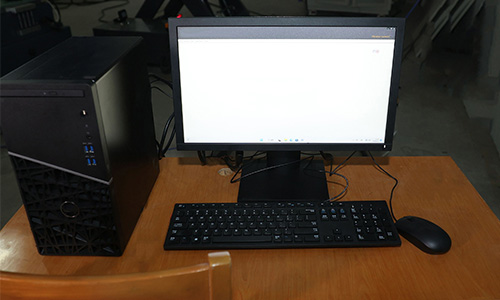

디지털 진동 컨트롤러

디지털 진동 컨트롤러는 진동 매개 변수의 정확한 설정, 규제 및 실시간 모니터링을 가능하게하여 신뢰할 수 있고 반복 가능한 환경 테스트를 지원합니다.


진동 챔버 솔루션 및 견적 확보

우리에게 말해:

  • 시험 표준

  • 표본 크기 & 무게

  • 기존 셰이커 모델 (있는 경우)

  • 온도/습도 요구 사항

LIB 엔지니어는 12 시간 이내에 적절한 구성을 제공합니다.

3 년 보증 및 평생 지원|빠른 배달 | 사용자 정의 크기 및 성능 옵션

요구 사항 분석 및 솔루션 설계에서 생산, 운송, 설치 및 시운전에 이르기까지 LIB 산업은 진동 테스트 프로젝트에 대한 완벽한 턴키 지원을 제공합니다.

문의 보내기
LIB 팀은 오늘 당신에게 사양과 견적을 보낼 것입니다.
