보호 테스트의 IP는 특허 또는 네트워크 IP를 언급하지 않습니다. 먼지와 물의 정의에서 IP라는 용어는 국제 보호를 의미하며 다음 두 숫자는 IEC 60529 표준에 의해 설정된 보호 수준입니다.
이 두 숫자는 각각 "고체" 및 "액체" 의 보호 용량을 나타냅니다. IP 다음 두 자리 숫자, 첫 번째 숫자는 고체 상태 보호 수준, 즉 우리가받는 먼지 수준, 등급 범위는 0-6 입니다. 두 번째 숫자는 액체 보호 수준입니다. 즉, 우리는 종종 방수 레벨 테스트를 말합니다. 등급 분할 범위는 0-8 입니다. 사실, IP56 방수 테스트 챔버는 정확하지 않으며 IPX5X6 방수 테스트 챔버는 더 정확합니다.
레벨 | 설명 | 방수 보호 수준 |
IPX0 | 방수 없음 | 방수 능력 및 보호 없음. |
IPX1 | 물방울 방지 유형 (I) | 정상적인 작동 [고정 상태] 물방울이 들어가는 것을 방지하고 10 분 동안 분당 3 ~ 5 mm 의 방수 보호를 제공 할 수 있습니다. |
IPX2 | 드립 증거 유형 (II) | IPX1 과 동일한 물 보호를 제공하지만 15 도까지 4 점 방수 테스트를 통과합니다. |
IPX3 | 방비 유형 | 물이 들어가는 것을 방지하고, 분당 10 리터의 유속, 80 ~ 100KN/m2 의 유압을 제공하며, 5 분 동안 60 도의 내부 스플래싱으로 방수 보호 기능을 제공합니다. |
IPX4 | 안티 스플래시 유형 | IPX3 의 방수 보호 능력과 동등한 물이 들어가는 것을 방지하지만 다양한 각도로 방수 스플래시 테스트를 통과합니다. |
IPX5 | 안티 제트 타입 | 3 미터 떨어진 곳에서 6.3 cm 개구부를 가진 노즐을 제공하고 분당 12.5 리터 및 30 kN /m2 에 해당하는 수압을 발사합니다. 3 분 동안 저압 스프레이 건의 물 칼럼에 저항 할 수 있습니다. |
IPX6 | 웨이브 증거 유형 | 3 미터의 거리에서 12.5cm 개구부를 가진 노즐을 제공하고 분당 100 리터 및 100 kN /m2 에 해당하는 수압을 발사합니다. 3 분 동안 고압 스프레이 건의 물 칼럼에 저항 할 수 있습니다. |
IPX7 | 침입 방지 | 30 분 동안 수중 1 미터까지 물 보호를 제공합니다. |
IPX8 | 수중 모델 | 30 분 동안 수중 1.5 미터까지 물 보호를 제공합니다. |
과학 기술의 지속적인 진보와 함께, 다양한 전자 제품, 자동차 부품 및 통신 장비의 응용 시나리오는 실내에서 실외에 이르기까지 점점 더 광범위합니다. 건조한 환경에서 습하고 가혹한 기후 조건에 이르기까지. 이러한 다른 환경에서 제품의 방수 성능은 신뢰성 및 서비스 수명과 직접 관련이 있습니다. 제품의 방수 성능이 좋지 않으면 내부 회로 단락, 부품 손상 및 기타 문제가 발생하여 제품의 정상적인 사용에 영향을 줄 수 있습니다. 따라서 제품의 방수 성능을 향상시키는 것은 제품 품질을 보장하는 핵심 링크 중 하나입니다.

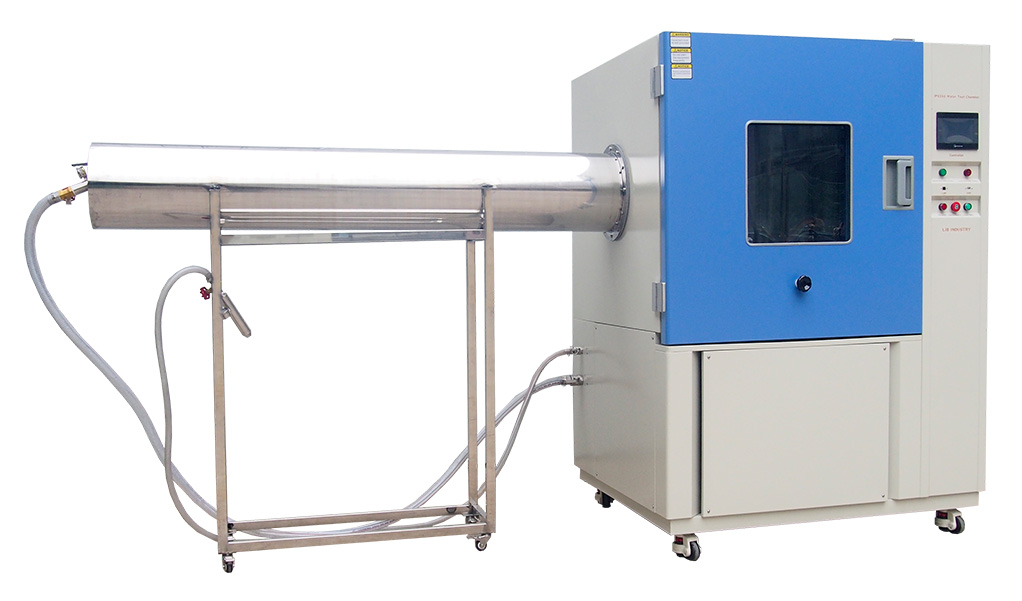

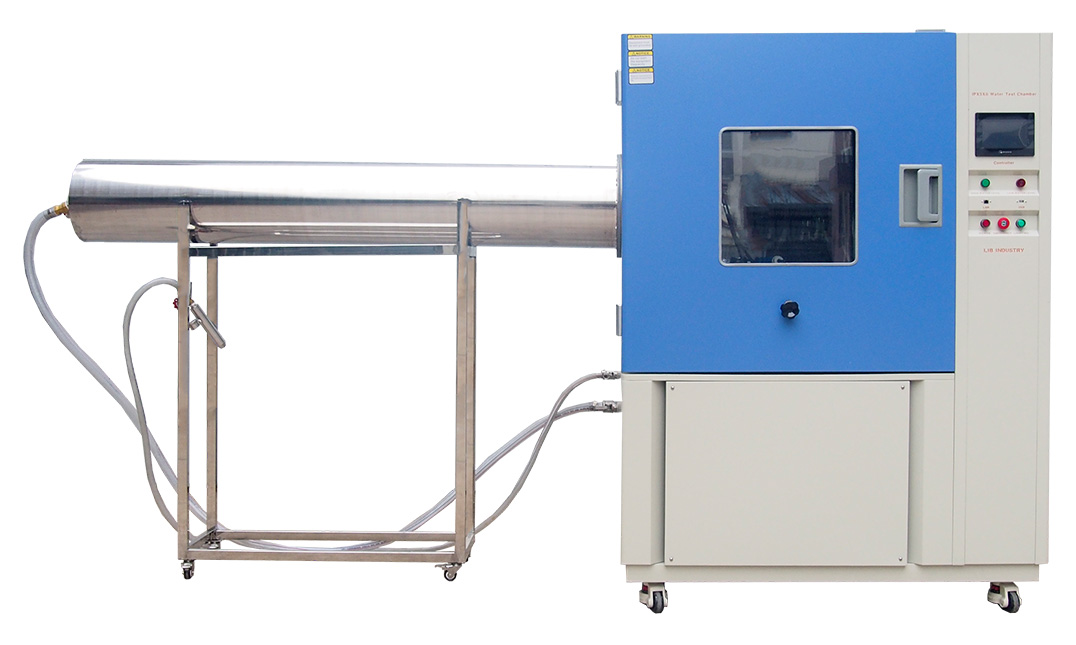

A. 장비 구성 요소 1:

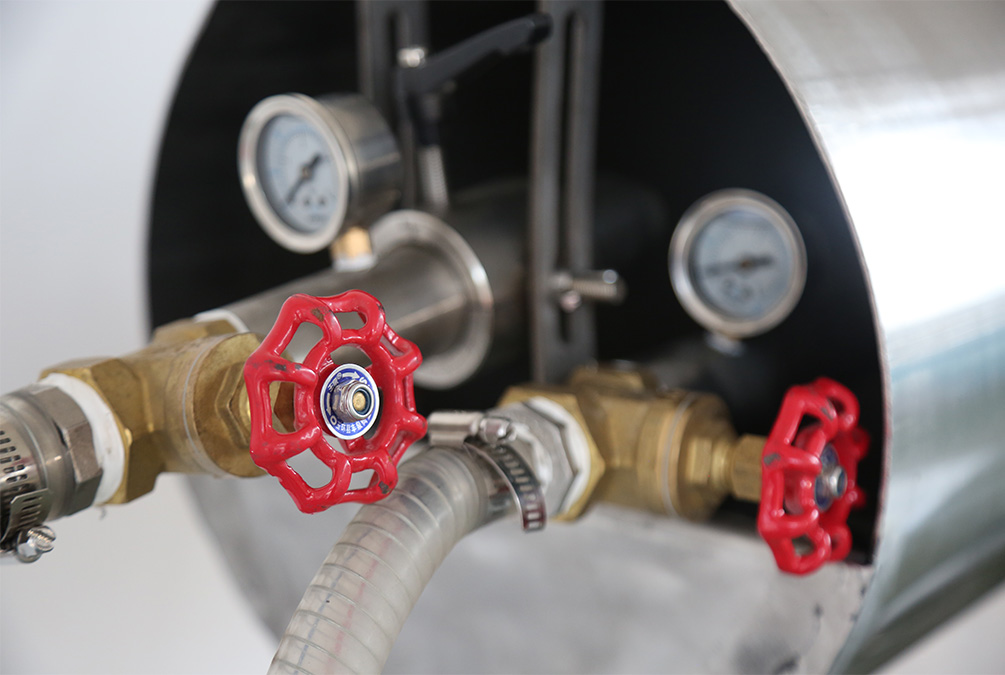

IPX56 강한 물 살포 장치
기능 매개 변수:
제품의 IPX5, IPX6 테스트를 위해 적당한;
조리개: 파이 6.3mm (IPX5), 파이 12.5mm (IPX6);
IPX5, IPX6 노즐 스레드 연결, 빠른 교체.
물 유량: 12.5 ± 0.625L/min(IPX5), 100 ± 5L/min(IPX6) 사용자는 터치 스크린, 주파수 변환 자동 조정 모드에 흐름 매개 변수를 설정합니다.
시험 시간: 시험 시간: 0-9999H59M 는 놓일 수 있습니다;
껍질에서 노즐 거리: 2.5-3m;
시험 압력: IPX5 약 30KPa,IPX6 약 100KPa. (참고: 테스트 압력은 참조 용이며 흐름 제어 대상);
B. 장비 구성 요소 2:

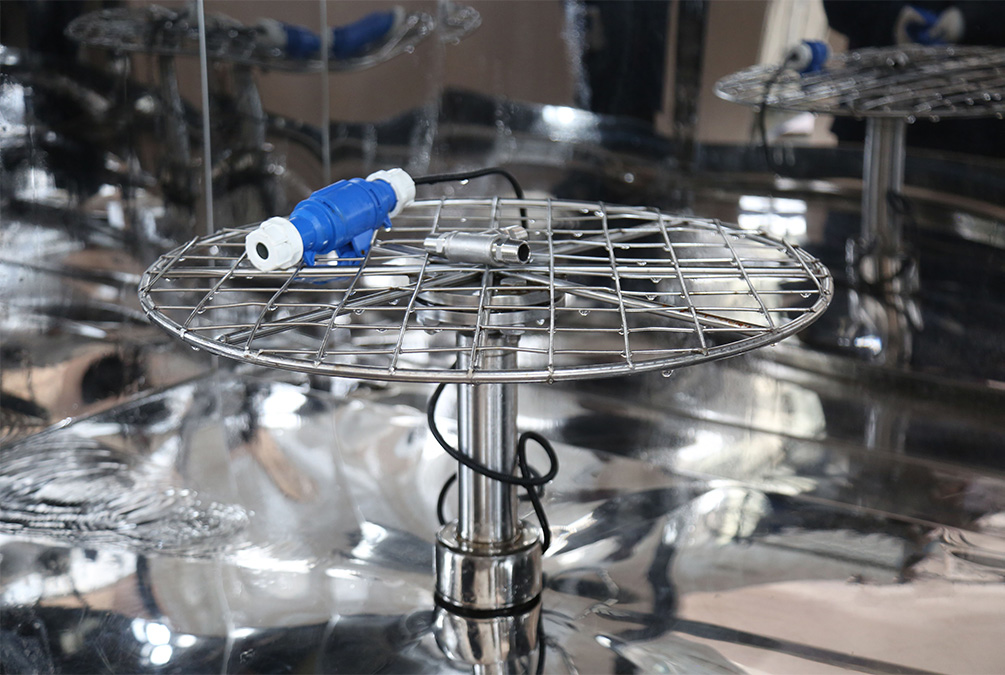

틸팅 로터리 스테이지
1. 로터리 테이블 d지름: aboutΦ400mm;
2. 턴테이블 속도: 0-7 RPM, 놓일 수 있습니다;
3. 플랫폼 네트워크 튜브의 유형;
4. 샘플 전원 공급 장치 방수 소켓;
5. 긍정적이고 부정적인 회전 제어, 회전 동작은 제어 캐비닛에 의해 제어됩니다;
6. 드라이브: 스테퍼 모터 터빈 감속기;
7. 최대 하중: 50KG.
C. 장비 구성 요소 3:

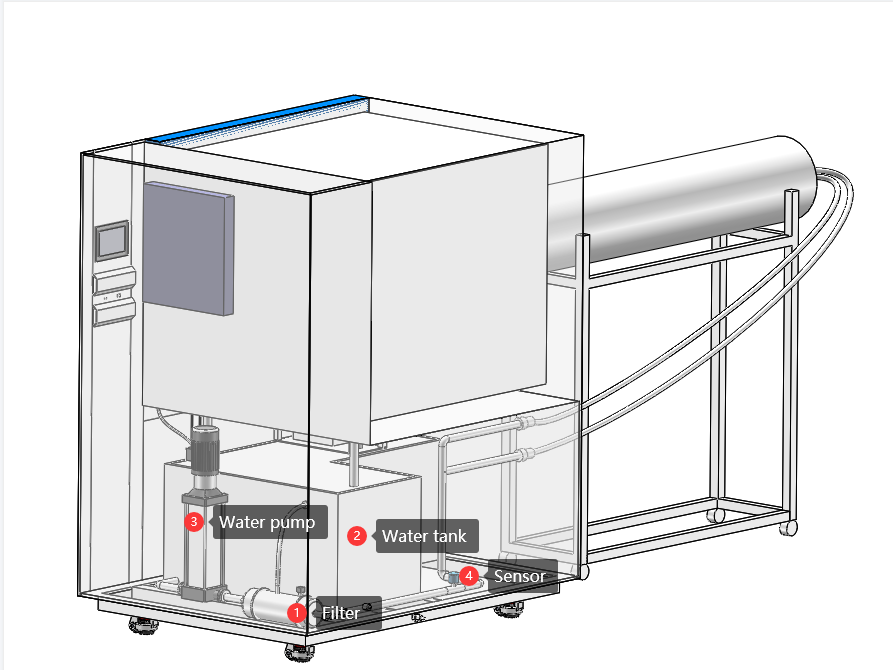

지능형 급수 및 제어 시스템
기능 매개 변수:
1. 흐름 제어: 고정밀 터빈 유량계 및 전자 디지털 유량계 지능형 제어를 사용하여 물 펌프 세트와 유량계 제어 세트를 사용하여, 제어 캐비닛의 터치 스크린에서 흐름을 선택하고 설정할 수 있습니다.
2. 물 탱크에는 액체 레벨 스위치가 장착되어 있습니다. 테스트에서 자동으로 물과 낮은 수위 제어 펌프 보호 기능을 채울 수 있습니다.
3. 인간-기계 인터페이스
4. 제어 기능: 흐름 제어, 부하 단계 동작 제어, 테스트 시간 제어, 핸드 헬드 노즐 흐름 제어 등.
5. 보호 기능: 누설 보호, 과부하 보호, 단락 보호, 물 부족 보호.

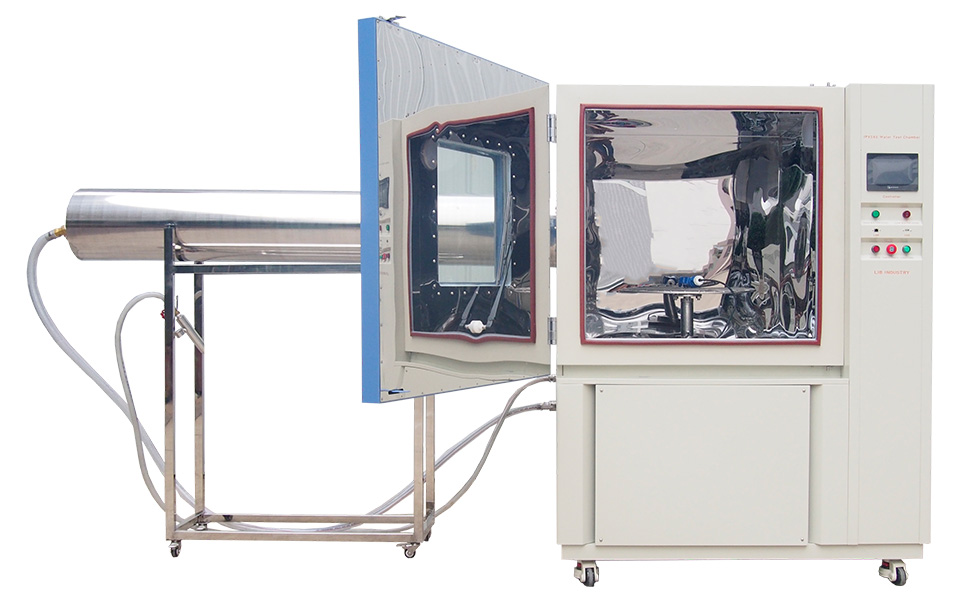

D. 챔버 구조:
1. 내부 챔버 재질: 스테인레스 스틸 플레이트 SUS304;
2. 외부 챔버 재질: 냉간 압연 강철 A3 페인트/스프레이;
3. 관찰 창: 하나의 유리 관찰 창;
4. 조명: 테스트를 관찰하기 쉬운 내부 조명 세트.
1. 전자 및 전기 산업
전자 및 전기 산업에서 휴대 전화, 태블릿, 카메라 등과 같은 많은 제품은 특정 방수 성능이 필요합니다. IPX56 테스트 챔버를 사용하여 이러한 제품이 젖은 환경에서 제대로 작동하는지 확인할 수 있습니다. 예를 들어, 제품 개발 과정에서 휴대 전화 브랜드, IPX56 테스트 챔버를 사용하여 휴대 전화에서 엄격한 방수 성능 테스트를 수행하고, 제품 설계 및 프로세스의 지속적인 개선을 통해 마침내 우수한 방수 성능을 갖춘 휴대 전화를 출시했습니다.
2. 자동차 부품 산업
운전 과정에서 자동차는 폭우, 홍수 등과 같은 다양한 악천후를 겪을 수 있습니다. 따라서 조명, 센서, 엔진 등과 같은 자동차 부품은 방수 성능이 뛰어야합니다. 테스트를 위해 IPX56 테스트 챔버를 사용하면 열악한 환경에서 자동차 부품이 여전히 제대로 작동 할 수 있습니다. 예를 들어, 자동차 부품 공급 업체의 생산 과정에서 IPX56 테스트 챔버를 사용하여 헤드 라이트를 테스트하고 밀봉 구조 및 재료를 개선했습니다. 헤드 라이트의 방수 성능이 향상되어 제품의 애프터 유지 보수 속도가 저하되었습니다.
3. 통신 장비 산업
기지국 및 안테나와 같은 통신 장비는 일반적으로 실외에 설치되며 다양한 자연 환경의 테스트를 견뎌야합니다. 따라서, 통신 장비는 또한 좋은 방수 성능을 가질 필요가있다. 테스트를 위해 IPX56 테스트 챔버를 사용하면 통신 장비가 열악한 환경에서 제대로 작동 할 수 있습니다. 예를 들어, 통신 장비 제조업체는 IPX56 테스트 챔버를 사용하여 제품 개발 프로세스에서 기지국을 테스트했습니다. 구조 설계 및 방수 처리 공정을 최적화하여 기지국의 방수 성능을 향상시켜 제품의 신뢰성과 안정성을 향상시킵니다.
요약하면, IPX56 테스트 챔버는 제품 품질을 보장하는 핵심 장비로서 전자 및 전기 제품, 자동차 부품, 통신 장비 및 기타 산업에서 중요한 역할을합니다. 제품의 엄격한 방수 성능 테스트를 통해 제품이 표준 요구 사항을 충족하고 사전에 제품 설계 결함을 찾고 제품 애프터 유지 보수 비용을 절감 할 수 있습니다.
