재료 및 제품의 내식성 평가에서,소금 스프레이 챔버중요한 역할을합니다. 소금 스프레이 환경을 시뮬레이션하여 가혹한 조건에서 재료 및 제품의 부식 방지 기능을 효과적으로 테스트합니다. 일반적인 소금 스프레이 테스트 방법은 다음과 같습니다.

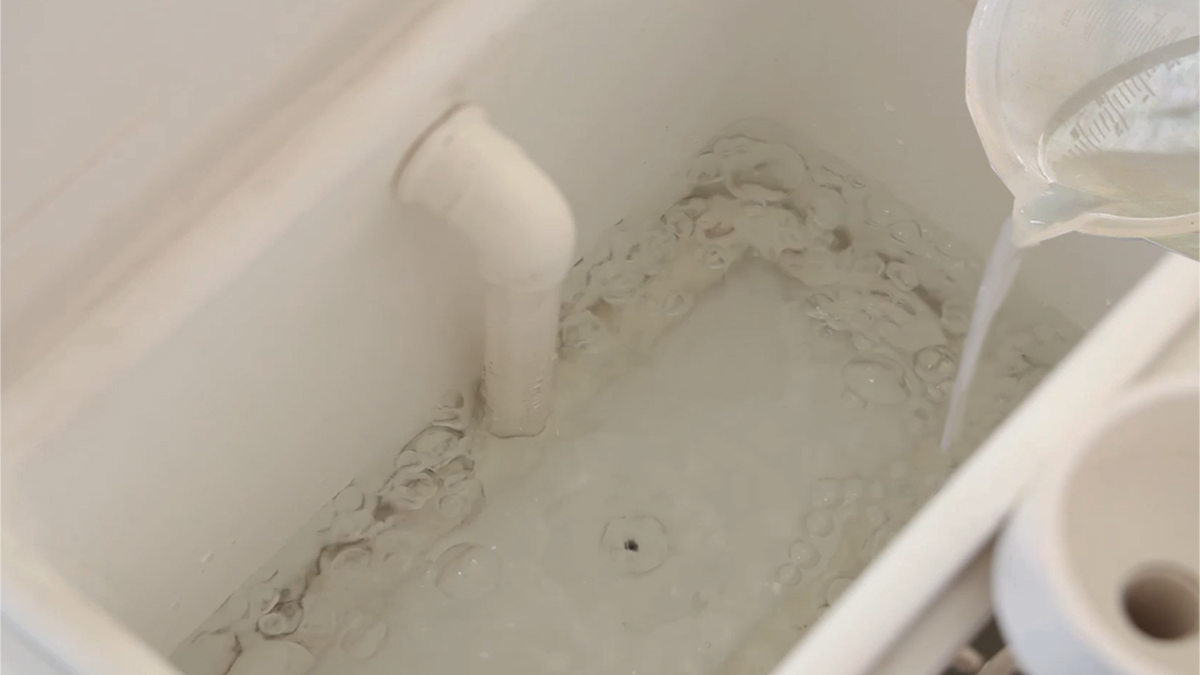

중성 염 분무 시험은 가장 일반적으로 사용되는 염 분무 시험 방법 중 하나입니다. 이 시험에서, 5% 염화나트륨 용액을 사용하고, 용액의 pH를 6.5 내지 7.2 로 조정하여 온화한 염 분무 환경을 시뮬레이션한다.
시험 동안, 온도는 일반적으로 약 35 ℃에서 조절되고, 염 분무 증착 속도는 전형적으로 1-2 ml/80 cm² · h가 될 필요가 있다. 이 시험 방법은 주로 금속 및 그 합금, 금속 코팅 및 양극 처리 된 필름의 내식성을 평가하는 데 사용됩니다.
예를 들어, 일반적인 아연 도금 강판을 사용하면 중성 소금 스프레이 테스트를 통해 특정 기간 후에 아연 도금 표면에 흰색 녹과 붉은 녹이 나타날 수 있습니다. 내식성 지속 시간과 정도를 결정하는 데 도움이됩니다.
아세트산 염 분무 시험은 5% 염화 나트륨 용액을 기반으로하며, 적절한 양의 빙초산을 첨가하여 pH를 약 3.1-3.3 로 낮추었습니다. 더 산성 소금 스프레이 환경 만들기. 시험 온도는 35 ℃에서 동일하게 유지되며, 염 분무 증착 속도는 일정하다.
산성 환경의보다 공격적인 특성으로 인해이 테스트 방법은 산성비와 같은 산성 조건에서 재료의 내식성을 더 잘 시뮬레이션합니다. 산성 환경에 노출 될 수있는 자동차 부품 및 실외 금속 구조물의 내식성을 테스트하는 데 일반적으로 사용됩니다. 예를 들어, 알루미늄 합금 휠은 아세트산 염 분무 시험 동안 산성 조건 하에서 코팅의 보호 효과를 명확하게 나타낼 수 있습니다.
구리 가속 아세트산 염 스프레이 테스트는보다 엄격한 소금 스프레이 테스트 방법입니다. 이 방법에서, 0.26g/L ± 0.02g/L의 염화구리를 아세트산 염 분무 용액에 첨가하여, 약 3.1-3.3 의 pH를 유지한다.
시험 온도는 50 ℃로 증가되는 반면, 염 분무 증착 속도는 1-2 ml/80 cm² · h로 유지된다. 구리 이온을 함유하는이 고온 고 산성 환경은 부식 과정을 상당히 가속화시켜 재료 및 제품의 내식성을 신속하게 평가할 수 있습니다.
이 테스트는 일반적으로 스테인레스 스틸과 같이 내식성이 높은 재료에 사용됩니다. 예를 들어, 스테인레스 스틸 칼 붙이는 구리 가속 아세트산 염 스프레이 테스트에서 강한 부식 조건 하에서 내식성을 신속하게 입증하여 테스트 된 제품에 대한 강력한 평가 기반을 제공합니다.
이 세 가지 소금 스프레이 테스트 방법은 다양한 재료 및 제품뿐만 아니라 다양한 환경 시뮬레이션 요구에 적합합니다. 이러한 테스트 방법을 신중하게 선택하고 적용함으로써 내식성에 대한 정확한 평가를 달성하여 재료 품질 향상 및 서비스 수명 연장을위한 중요한 기술 지원을 제공 할 수 있습니다.
English
русский
français
العربية
Deutsch
Español
한국어
italiano
tiếng việt
ไทย
Indonesia
