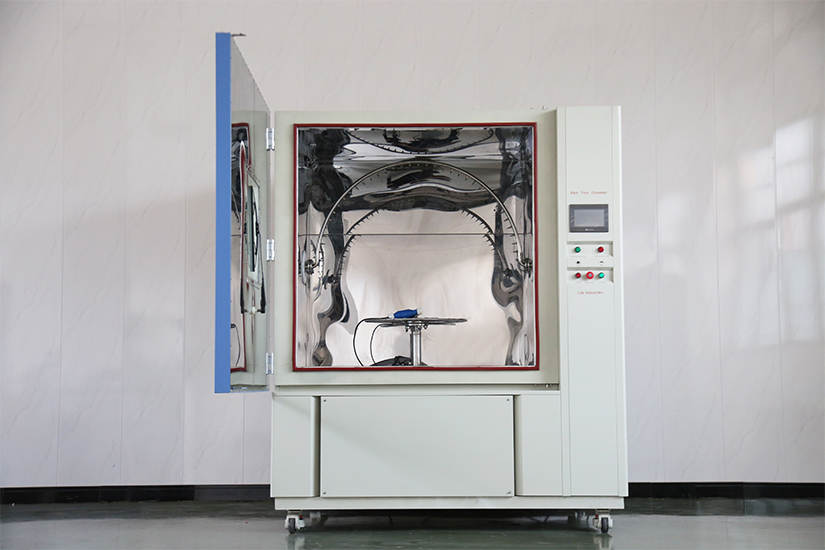

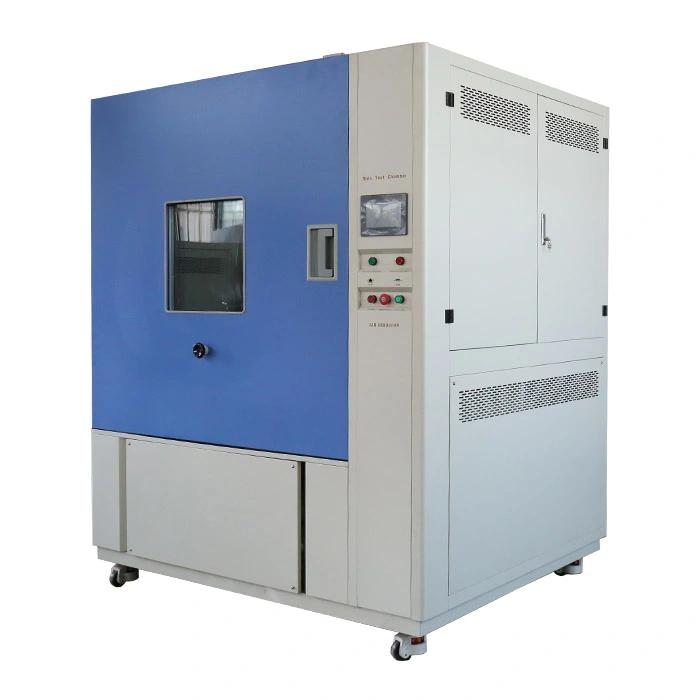

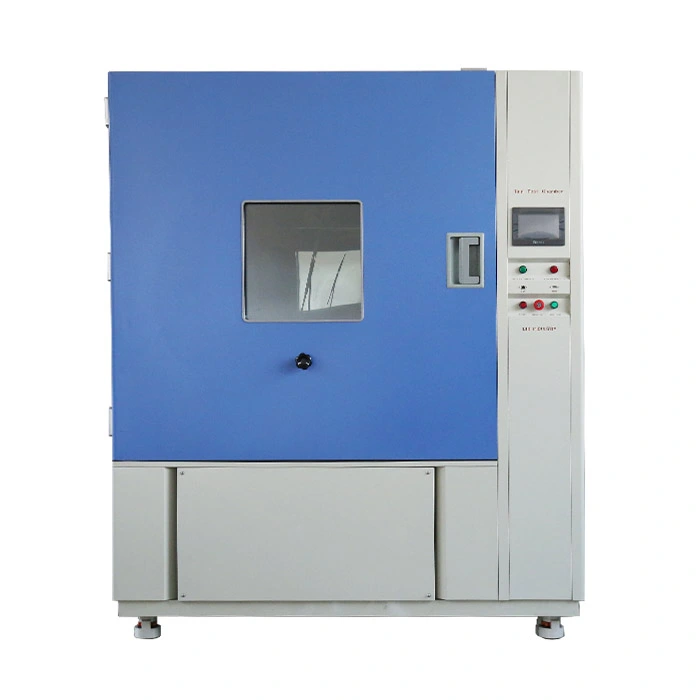

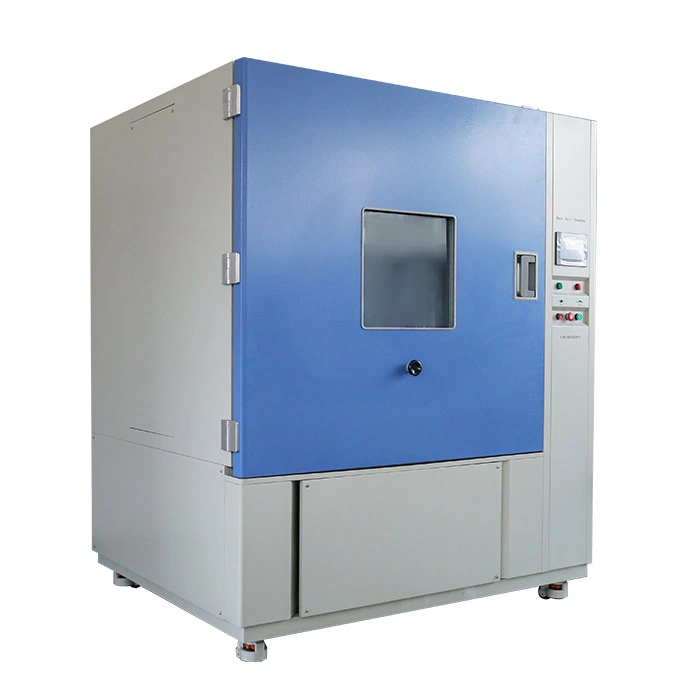

IPX4 시험 장비

Name: IPX4 시험 장비
Brand: Xi'an LIB Environmental Simulation Industry

제품의 방수 성능을 테스트하는 데 사용되는 IEC 60529, ISO 20653 및 기타 표준에 따라 IPX4 테스트 장비는 비를 시뮬레이션합니다. 진동 튜브의 스윙을 통해 물 스프레이 및 기타 물방울이 있으므로 다른 각도에서 테스트 제품에 물이 공급됩니다.

진동 반경은 400mm/600mm/800mm 선택 사항입니다. IPX4 테스트 장비는 IPX3 IPX4 테스트를 수행 할 수 있습니다.

모델: R-800C, R-1200C

표준: GJB 150.8-86, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX3, IPX4

IPX4 테스트 장비의 특징 및 장점

1. 껍질은 A3 강판이며, 표면은 뿌려지고 칠해지며 아름답고 수증기에 강합니다. 내부 작업실과 턴테이블은 SUS304 스테인레스 강판으로 만들어져 녹이기 쉽지 않습니다.

2.오Scillating튜브 반경, 400mm, 600mm 등을 선택할 수 있습니다. 드립 조리개는 ø0.4mm, ø0.8mm 옵션, 노즐 각도는 180 ° 이며오Scillating각도는 350 ° 이며 다른 매개 변수는 특정 테스트 요구에 따라 유연하게 조정할 수 있습니다.

3. 장비는 물 탱크와 함께, 물, 물, 높은 수준의 자동화, 쉬운 작동의 자동 순환을 실현할 수 있으며, 신속하게 테스트 프로세스를 완료하고 테스트 효율을 향상시킬 수 있습니다.

4. 다양한 산업 및 분야의 테스트 요구를 충족시키기 위해 전자 제품, 통신 장비, 가전 제품, 자동차 부품, 램프 및 기타 제품 방수 성능 테스트에 널리 사용됩니다.

IPX4 테스트 장비의 사양

모델	R-800C	R-1200C
내부 차원 (mm)	900950950	130013501370
전반적인 차원 (mm)	118014201920	154018202200
유용한 볼륨 (L)	810	2400
진동 튜브 반경	400mm	600mm
스프레이 구멍 직경	Φ0.4mm
구멍 간격	50mm
진동 튜브의 스윙 각도	0 ~ ± 180 ° (조정가능한)
턴테이블 회전 속도	1r/min (조정가능한 속도)
수압 제어	유량계
컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결
급수 시스템	물 탱크, 부스터 펌프, 자동적인 물 공급, 물 정화 시스템
안전 장치	과열 보호; 과전류 보호; 물 부족 보호; 지구 누설 보호; 단계 서열 보호
외부 재료	보호 코팅 강판
인테리어 소재	SUS304 스테인리스
관찰 창	와이퍼가있는 이중 층 절연 유리

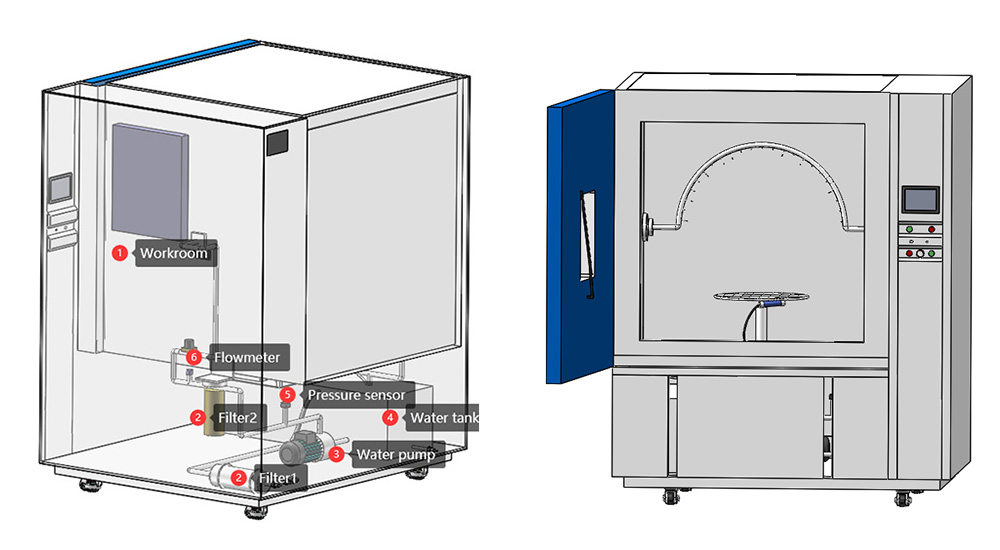

IPX4 테스트 장비의 구성

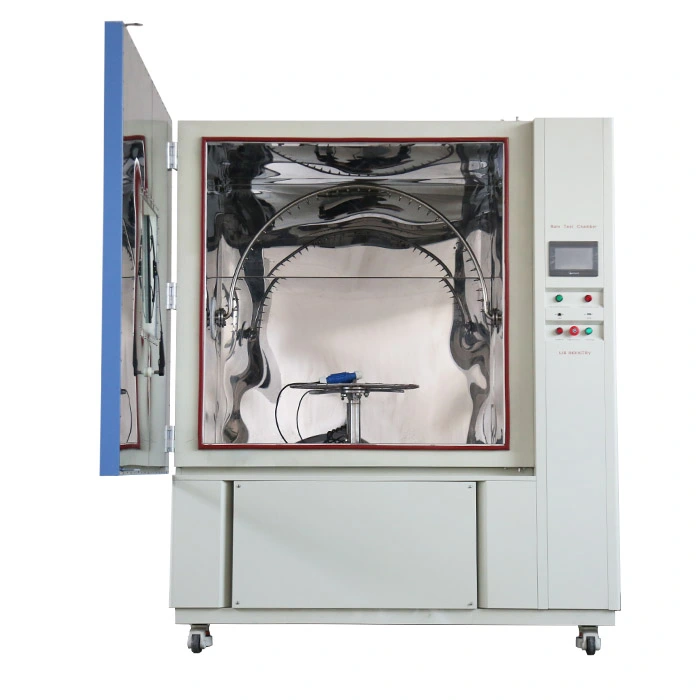

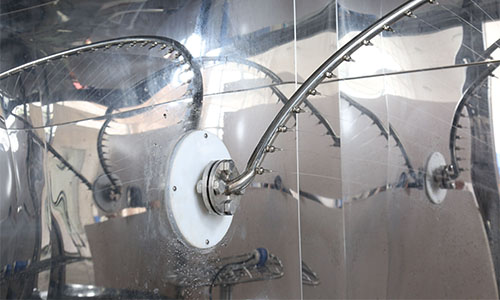

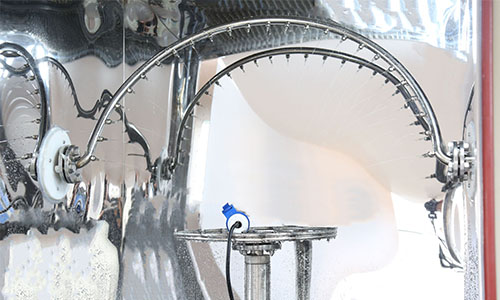

① 작업실	내부 작업실과 턴테이블은 녹을 방지하기 위해 SUS304 스테인레스 강판으로 만들어집니다. 오튜브 반경 사양은 R200mm, R400mm, R600mm 입니다. 진자 튜브의 내경은 φ15mm 로 안정적인 물의 흐름을 보장합니다. 블로우 홀의 크기는 직경 0.4 mm이며 0.8mm 블로우 홀을 선택할 수 있습니다. 스프레이 노즐의 각도는 IPX3 시험 중 120 ° 이고 IPX4 시험 중 180 ° 입니다. 노즐은 쉽게 청소하거나 교체 할 수 있도록 분리 가능한 구조를 채택하고 노즐의 일부는 스프레이 각도를 쉽게 조정할 수 있도록 볼이 내장되어 있습니다. 테스트 조건을 쉽게 관찰 할 수 있도록 투명 창 및 LED 조명을 갖추고 있습니다.

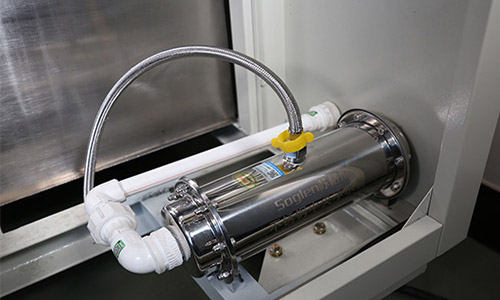

② 필터	표준 고정밀 필터는 0.03mm 불순물을 효과적으로 여과하고 블로우 홀을 막지 못하게하며 필터 요소는 일년에 한 번 변경됩니다.
③ 물 탱크	그것은 물 섭취량을 자동으로 제어 할 수있는 액체 레벨 센서가 장착 된 순환 수의 방법을 채택하고 낮은 수위 경보 감지 및 보호 시스템을 갖추고 있습니다.

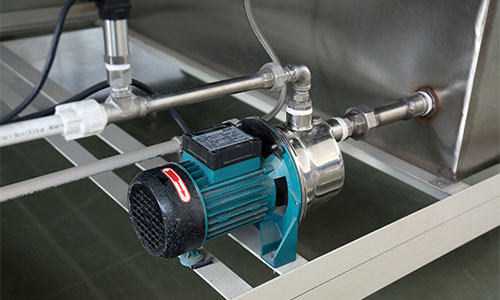

④ 물 펌프	워터 제트 동력을 제공하는 핵심 구성 요소 인 펌프는 IPX4 테스트 중에 2.6l/min ± 5 의 유량을 달성 할 수 있습니다. 자동적인 물 통제 기능으로.

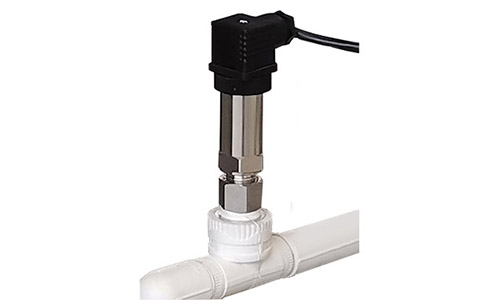

⑤ 압력 센서	물 분무 압력이 IPX4 테스트에서 요구되는 범위 내에 있는지 확인하기 위해 실시간으로 물 분무 압력을 모니터링하여 테스트 결과의 정확성과 신뢰성을 보장하는 데 사용됩니다.

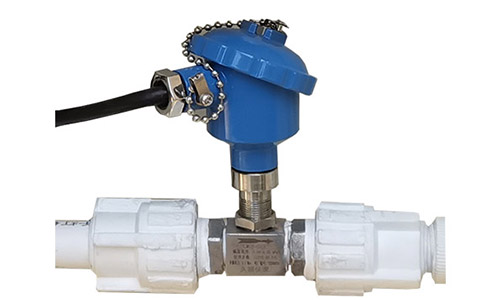

⑥ 유량계	IPX3 의 유량은 1.8L/min ± 5 에 도달해야하며 IPX4 의 유량은 2.6L/min ± 5 에 도달해야합니다.
