IPX9K 시험 장비: 높은 온도와 압력에 있는 보호 시험 기준

Aug 29 2024

Table of Content [Hide]

자동차 부품 및 기타 제품의 테스트에서 IP 코드 방수 테스트는 제품의 견고 함을 확인하고 제품 품질의 신뢰성 기반을 제공하는 데 사용됩니다. IS016750, DIN40050, IS020653 시리즈 방수 테스트 가장 심각한 등급은 IPX9K 입니다. 그 외에도 다양한 전자 제품, 자동차 부품, 기계 및 장비는 다양한 환경 조건에서 작동하며 다양한 심각한 테스트에 직면합니다. 분명히 IPX9K 테스트 장비는 고온 및 고압 환경에서 스프레이 충격을 시뮬레이션하여 제품의 보호 성능을 확인하는 데 사용됩니다.

Ⅰ, IPX9K 테스트 장비 개요

IPX9K 테스트 장비는 IPX9K 보호 수준을 테스트하도록 특별히 설계된 장치입니다. IPX9K 보호 등급은 제품이 물 침입 및 손상이없는 고온 및 고압 물 주입 환경에서 정상적인 작동을 유지할 수 있음을 의미합니다. 이 수준의 보호는 일반적으로 고압 스프레이와 같은 가혹한 환경에 직면 할 수있는 자동차 부품, 실외 장비, 산업 기계 등과 같은 일부 특수 응용 시나리오에 적합합니다. 사용 중 고온 및 높은 습도.

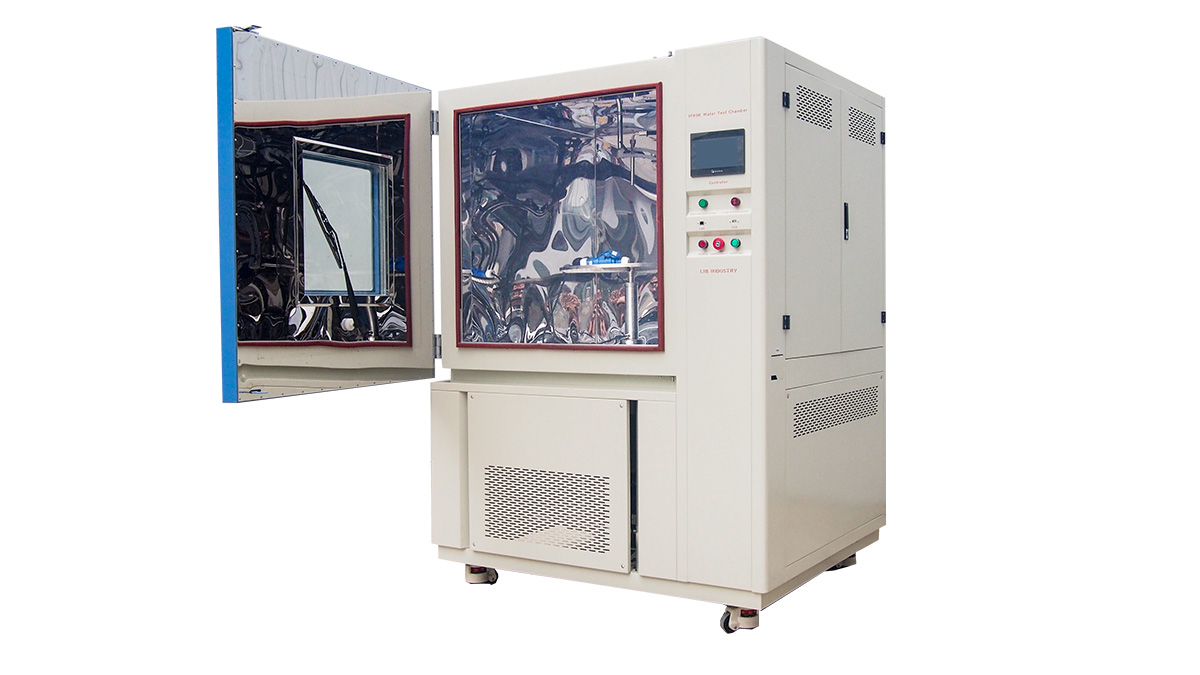

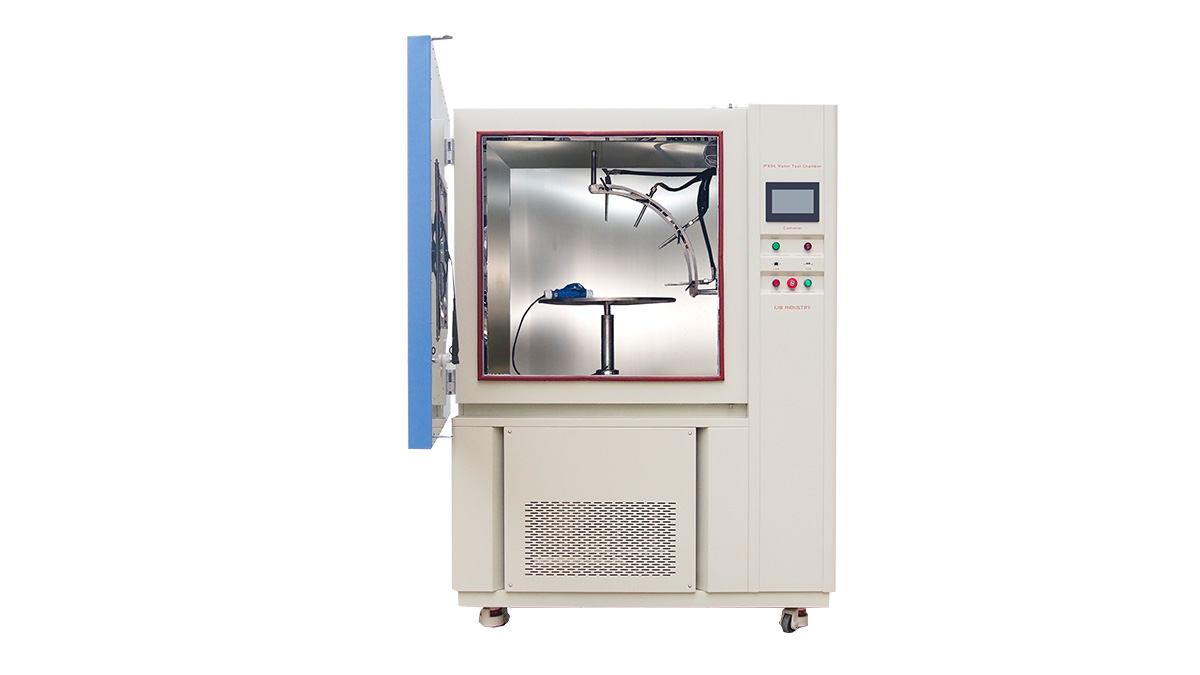

IPX9K 테스트 장비는 주로 챔버, 물 분사 시스템, 난방 시스템, 제어 시스템 등으로 구성됩니다. 챔버는 좋은 내식성 및 밀봉과 함께 SUS304 로 만들어집니다. 스프레이 시스템은 고온 및 고압 물 주입을 생성 할 수있는 여러 고압 노즐로 구성됩니다. 가열 시스템은 물을 필요한 온도로 가열하는 데 사용됩니다. 제어 시스템은 온도, 압력, 사출 시간 등을 제어하는 데 사용됩니다.

Ⅱ, IPX9K 보호 테스트 표준의 요구 사항

1. 시험 조건

IPX9K 보호 테스트 표준은 고온 및 압력 하에서 테스트가 필요합니다. 특히, 시험 수온은 80 ° C ± 5 ° C 사이 여야하며, 주입 압력은 8000kPa 내지 10000kPa 사이 여야합니다. 테스트 할 때 물 스프레이가 제품 표면을 고르게 덮을 수 있도록 제품을 특정 선반에 장착해야합니다.

2. 시험 방법

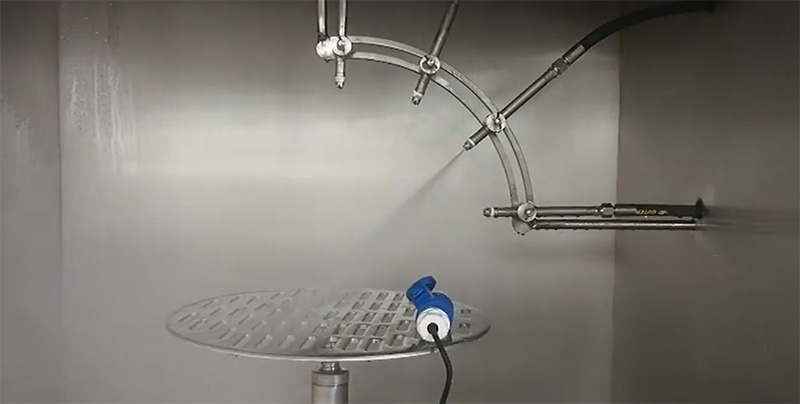

IPX9K 보호 시험은 주사에 의해 수행되었다. 시험 중에 제품을 작업실에 넣고 물 분사 시스템을 시작하여 고온 및 고압 물을 제품 표면에 분사합니다. 물 스프레이의 각도와 거리는 테스트의 정확성을 보장하기 위해 표준 요구 사항을 충족해야합니다. 시험 시간은 보통 30 초이며, 주입 시간은 각 방향으로 5 초이며, 총 4 개의 방향 0 °,30 °,60 °,90 ° 입니다.

3. 기준

IPX9K 보호 테스트 기준은 주로 테스트 후 제품의 성능과 외관에 따라 결정됩니다. 제품이 테스트 후 정상적으로 작동 할 수 있다면 누출, 물 누출, 손상 및 기타 현상이 없으므로 제품이 IPX9K 보호 등급의 요구 사항을 충족시키는 것으로 간주됩니다. 그렇지 않으면 제품이 요구 사항을 충족하지 못하는 것으로 간주됩니다.

III, IPX9K 테스트 장비의 작동 원리

IPX9K 테스트 장비의 작동 원리는 주로 가열 시스템을 통해 필요한 온도로 물을 가열 한 다음 고압 펌프를 통해 필요한 압력으로 물을 가압하는 것입니다. 마지막으로 노즐을 통해 제품 표면에 고온 및 고압 물을 분사하십시오. 테스트 중에 제어 시스템은 온도, 압력, 사출 시간 등과 같은 테스트 장비의 매개 변수를 실시간으로 모니터링합니다. 설정 프로그램에 따라 자동 제어를 수행합니다.

IV, 물 순환 시스템

IPX9K 테스트 챔버의 물 순환 시스템은 일반적으로 다음과 같은 특성을 가지고 있습니다.

1. 물 소스:

-물 요구 사항: 일반적으로 순수한 물 또는 증류수를 사용하여 물 속의 불순물이 장비 및 테스트 결과에 미치는 영향을 줄이는 것이 좋습니다. 노즐 막힘 또는 장비의 스케일 형성과 같은 문제를 방지합니다.

2. 사이클 프로세스:

-펌핑: 탱크의 물은 펌프를 통해 제거됩니다. 펌프는 일반적으로 를 사용하여 물 순환의 동력원입니다.IPX9K 테스트에서 요구되는 높은 수압 요구 사항을 충족시키기 위해 이탈리아에서 수입 된 고압 및 고온 피스톤 펌프와 같은 특정 출력과 압력을 가진 펌프.

-복구: 스프레이 된 물이 탱크로 다시 흘러 물주기를 완료합니다.

3. 관련 시스템 및 기능:

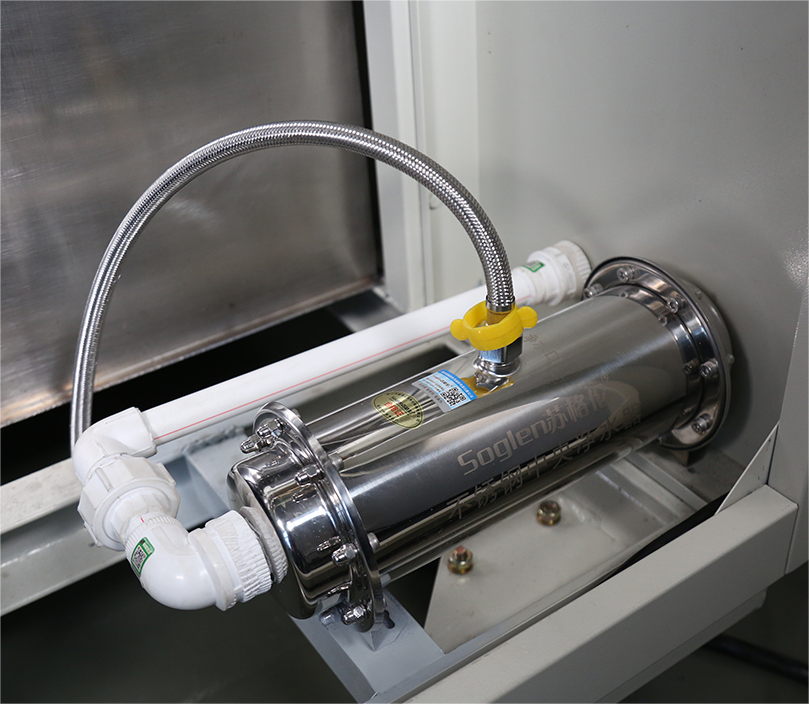

-필터 장치: 순환하는 물의 청결을 보장하고 불순물이 노즐 및 펌프와 같은 부품을 손상 시키거나 테스트 효과에 영향을 미치지 않도록하기 위해, 필터 장치는 물 내의 불순물을 여과하기 위해 물 순환 시스템에 설치될 수 있다.


IPX9K 테스트 챔버를 사용할 때, 물 순환 시스템은 장비의 성능과 테스트 결과의 신뢰성을 보장하기 위해 장비의 작동 지침에 따라 올바르게 작동 및 유지되어야합니다. 자동 물 순환 시스템은 물을 절약하고 테스트 비용을 절감 할 수있을뿐만 아니라 테스트 조건의 안정성과 일관성을 보장하고 장비의 유지 보수 및 관리를 용이하게합니다.


Ⅴ 、 결론

중요한 보호 테스트 장비로서 IPX9K 테스트 장비는 제품 품질 관리 및 신뢰성 검증에 중요한 역할을합니다. IPX9K 테스트 장비 및 관련 보호 테스트 표준에 대한 심층적 인 이해를 통해이 장비를 더 잘 적용 할 수 있으며 제품의 보호 성능과 품질을 향상시킬 수 있습니다.
