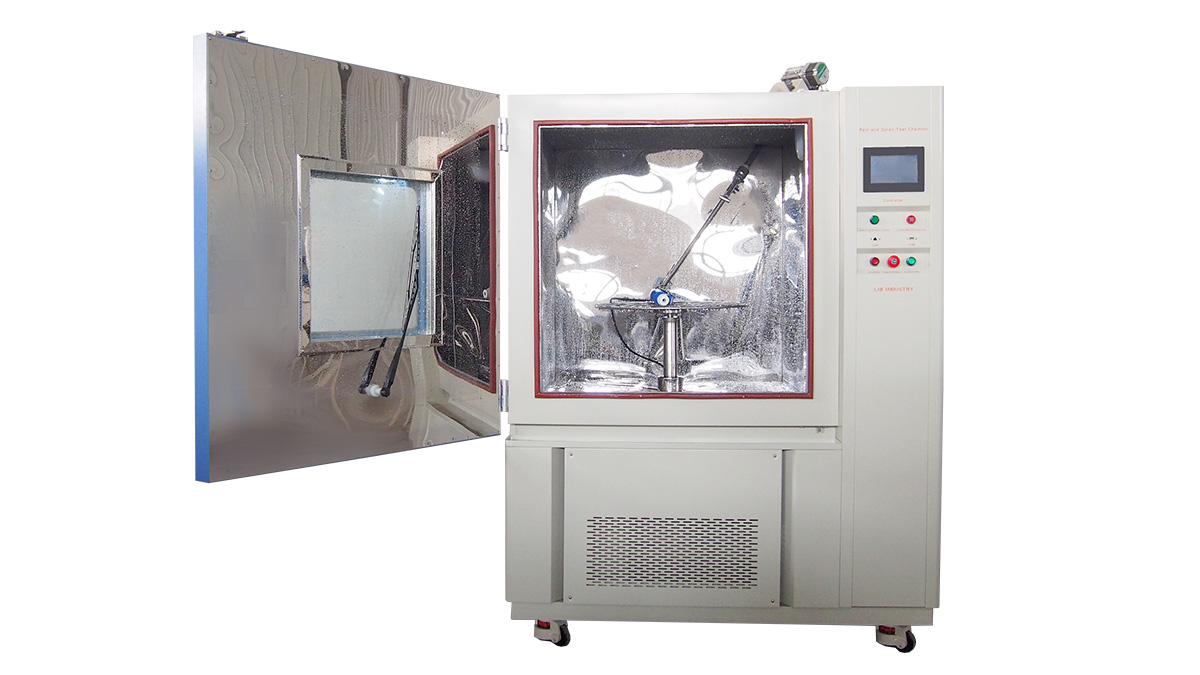

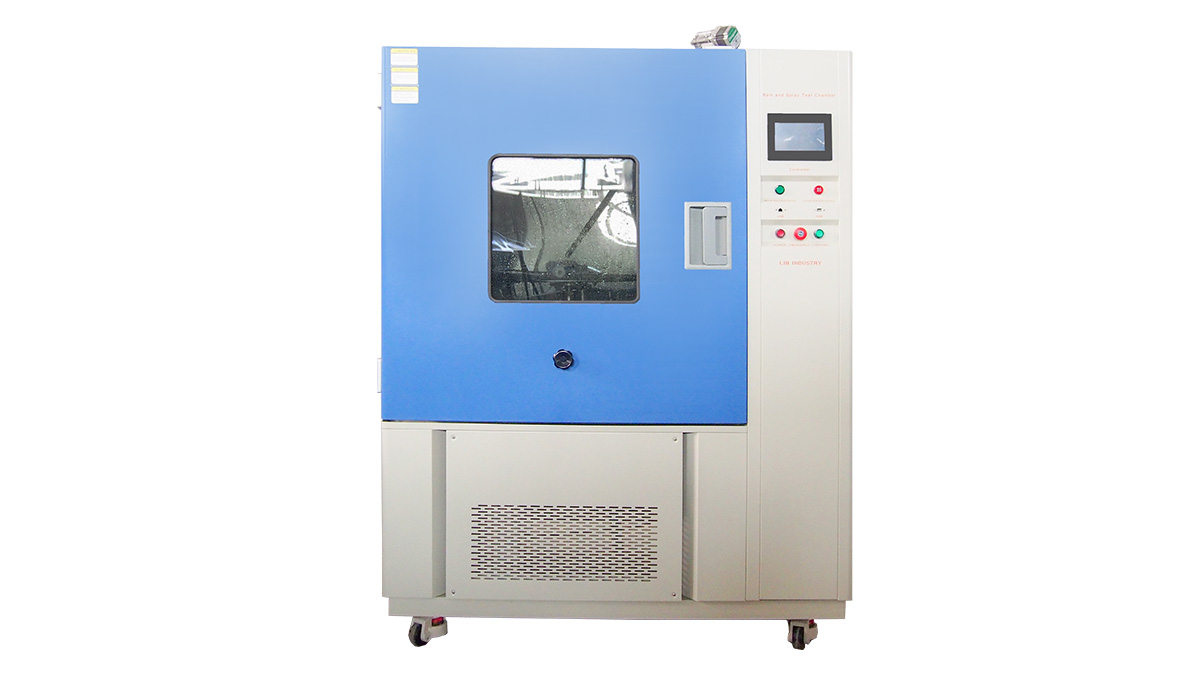

JIS D0203 표준은 방수 테스트 분야의 권위있는 사양 중 하나이며 비 테스트를위한 정확하고 엄격한 지침을 제공합니다. 이 논문은 JIS D0203 레인 테스트 챔버에 대해 설명합니다.
JIS D0203 은 특히 제품 비 테스트를 위해 일본 산업 표준의 상세한 사양입니다. 예를 들어, 강우 강도의 경우 표준에 따라 특정 테스트 조건에서 스프레이 비의 강우 강도는 분당 4 ~ 6 mm 로 유지되어야합니다. 빗방울의 직경은 약 0.5 ~ 4.5 mm입니다. 떨어지는 물의 양은 분당 평방 센티미터 당 1 ~ 5 방울로 조절해야합니다. 다양한 유형의 전자 장비, 자동차 부품, 실외 장비 등을 포함하지만 이에 국한되지 않는 광범위한 제품 범주에 적용 할 수 있습니다.

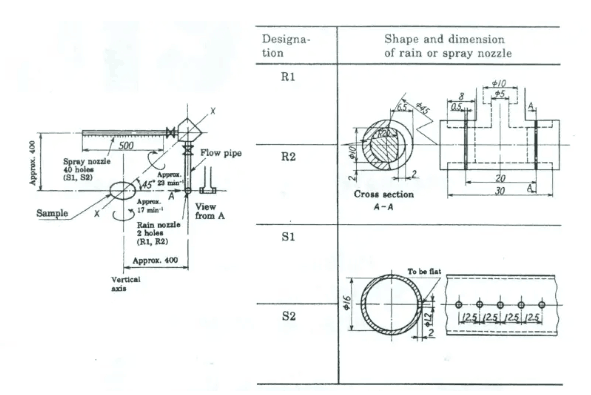

특정 테스트 매개 변수 측면에서 S1 및 S2 테스트를 예로 들어 스프레이 파이프의 내경은 16mm, 길이는 500mm, 스프레이 구멍의 직경은 φ1.2mm 이고, 수는 40 이며, 스프레이 구멍의 간격은 12.5 mm입니다. 스프레이 유량은 1.9-3.2L /min 사이에서 조정 가능하며, 스프레이 압력은 0.1kg/cm2 ~ 3kg/cm2 의 범위입니다. 급수 파이프의 회전축은 수평선에 45 ° 이고 진자 튜브의 회전 속도는 23r/min입니다.
R1 및 R2 테스트의 경우 샘플 지지대의 회전 속도는 5r/min이며 조정 가능하며 수압은 0.1kg/cm2 에서 3kg/cm2 사이이며, 스프레이 유속은 24.5-39.2L/min이며 조정가능합니다. 노즐은 표준 그림 1 에서 R1 및 R2 의 요구 사항을 충족합니다. 급수 파이프의 샤프트는 수평선에서 45 ° 이며 급수 파이프의 샤프트의 회전 속도는 23r/min입니다.
비 테스트 챔버의 핵심 원리는 잘 설계된 시스템을 통해 자연 강우 환경을 시뮬레이션하여 테스트중인 제품에 다양한 강도와 형태의 비 충격을 적용하는 것입니다. 비의 일반적인 방법은 주로 살포와 떨어지는 비를 포함합니다.
JIS D0203 표준에서 자동차 부품의 습기 및 방수 테스트 방법:

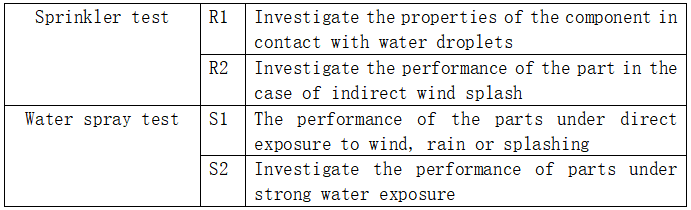

이 방수 테스트 장비는 JIS D 0203-1994 "자동차 부품의 습기 및 방수 테스트 방법" 에서 R1, R2, S1 및 S2 의 4 가지 테스트 유형에 따라 설계 및 제조됩니다.
(1) 강우 강도의 정확한 제어 기술
JIS D0203 에 따르면 강우 강도의 정확한 제어가 중요합니다. 이를 달성하기 위해 레인 테스트 챔버에는 일반적으로 매우 민감하고 고정밀 유량 센서와 정밀 압력 조절 밸브가 장착되어 있습니다. 압력 조절 밸브는 미리 설정된 강우 강도 요구 사항에 따라 수압을 지능적으로 조정하여 강우 강도의 정확성을 보장합니다. 예를 들어, 시뮬레이션에서 강한 강우 동안, 수압은 0.03 내지 0.3 MPa 사이에서 안정할 필요가 있다.
(2) 풍속 시뮬레이션 기술
실제 자연 환경에서 바람이 떨어지는 궤도와 비의 충격력에 큰 영향을 미친다는 것을 고려할 때 JIS D0203 표준은 비 테스트 챔버에 풍속 시뮬레이션 기능이 있어야합니다. 내장 된 고성능 팬 및 정밀 풍속 조절 장치를 통해 바람이 다른 속도와 방향으로 생성 될 수 있습니다. 풍속의 조정 범위는 일반적으로 0 ~ 18 m/s이며 정확도는 ± 0.5 m/s입니다. 풍속의 정확한 시뮬레이션은보다 현실적이고 포괄적 인 환경에서 제품의 방수 성능을 평가하고 제품의 실제 적용을위한보다 가치있는 테스트 데이터를 제공하는 데 도움이됩니다.
(3) JIS D0203 & n의 내부 구조 설계Bsp; 비 테스트 챔버
시험 챔버의 내부 구조는 비의 균일 성과 시험의 정확성을 보장하기 위해 매우 중요합니다. 합리적인 스프링클러 레이아웃, 과학적 공기 덕트 설계 및 챔버의 최적화 된 공간 계획은이 목표를 달성하기위한 열쇠입니다. 예를 들어, 노즐은 고르게 분포되어야하며, 간격 오차는 ± 5mm 내에서 제어되어 비가 테스트 된 제품의 표면을 고르게 덮을 수 있도록해야합니다. 지역의 비가 불충분하거나 과도한 상황을 줄여 비 정도가 ± 5% 내에서 통제됩니다. 또한, 고품질의 밀봉 재료 및 고급 밀봉 공정을 사용하면 효과적으로 테스트 챔버 내부의 누수를 방지하고 테스트 환경의 안정성과 신뢰성을 보장 할 수 있습니다. 따라서 테스트 오류를 크게 줄입니다.
(1) 전자 및 전기 산업
스마트 폰, 태블릿 및 스마트 TVS와 같은 고급 제품과 같은 전자 및 전기 제품의 경쟁이 치열한 분야에서, 그들은 비와 젖은 환경의 침식에 저항하기 위해 우수한 방수 성능을 가져야합니다. JIS D0203 레인 테스트 챔버는 제품 쉘의 밀봉 성능과 내부 회로의 보호 기능을 효과적으로 확인할 수 있습니다. 예를 들어, 분당 5 mm 의 폭우 환경을 30 분 동안 시뮬레이션함으로써 제품이 습한 환경에서 정상적으로 안정적으로 작동 할 수 있습니다. 복잡한 기후 조건에서 신뢰성을 보장합니다.
(2) 자동차 산업
자동차 부품, 특히 조명, Windows, 안테나 등과 같은 외부 환경에 노출 된 주요 구성 요소는 심각한 방수 문제에 직면 해 있습니다. JIS D0203 비 테스트 챔버는 자동차 부품의 방수 품질을 향상시키는 데 도움이됩니다. 예를 들어, 시간당 80km 의 풍속하에 자동차 창문의 모의 비 테스트는 1 시간 동안 지속되어 창문의 밀봉 성능을 효과적으로 감지 할 수 있습니다. 악천후에서 자동차의 안전과 신뢰성을 향상 시키십시오. 비 누출로 인한 전기 고장 및 내부 손상을 줄입니다.
(3) 항공 우주 분야
항공 우주 장비는 고도가 높은 극한 환경에서 작동하며 강렬한 강우를 포함하여 복잡하고 변화하는 기상 조건에 직면 해 있습니다. JIS D0203 레인 테스트 챔버는 항공기 쉘, 엔진 구성 요소 및 항공 전자 장비와 같은 주요 구성 요소의 방수 성능을 테스트하는 데 사용할 수 있습니다. 예를 들어, 고도 10,000 미터의 강우 환경 시뮬레이션, 온도는 섭씨 영하 50 도, 강우 강도는 분당 8 mm 이며 60 분 동안 지속되며, 비행 중 비의 영향을받지 않도록 비행 안전과 장비의 정상적인 작동을 보장 할 수 있습니다.
