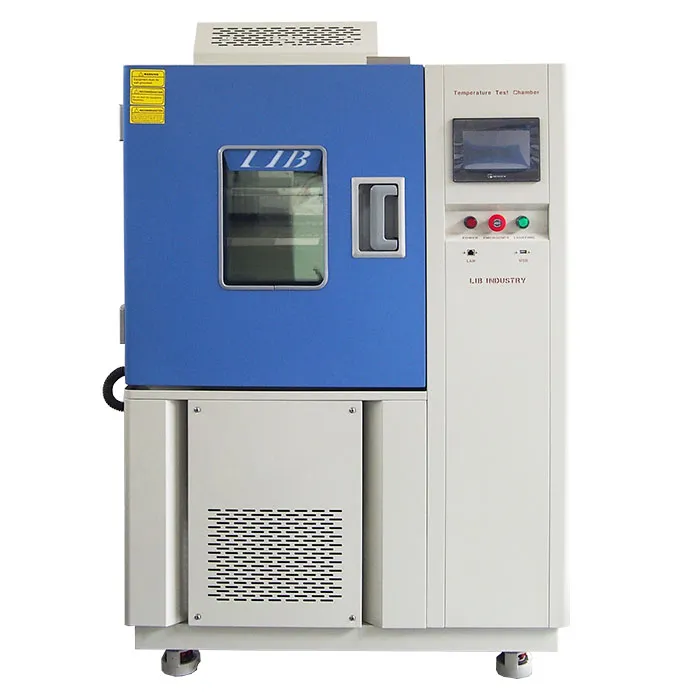

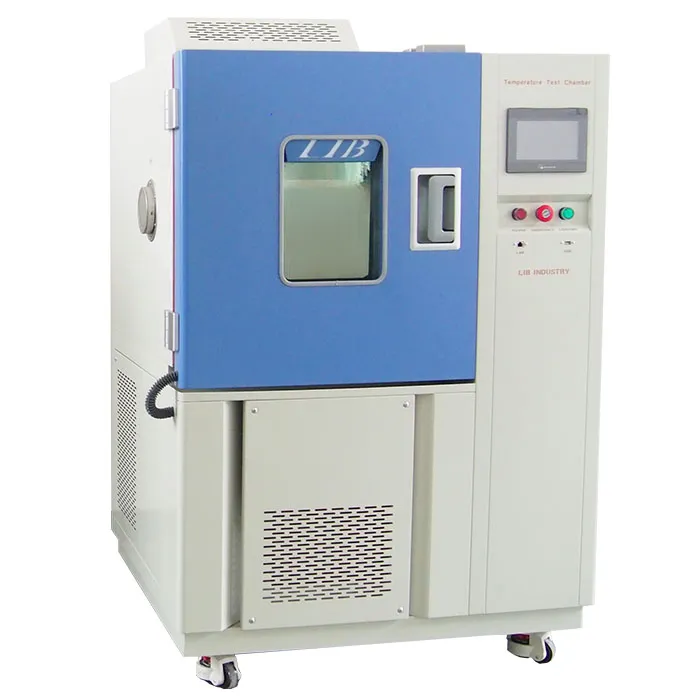

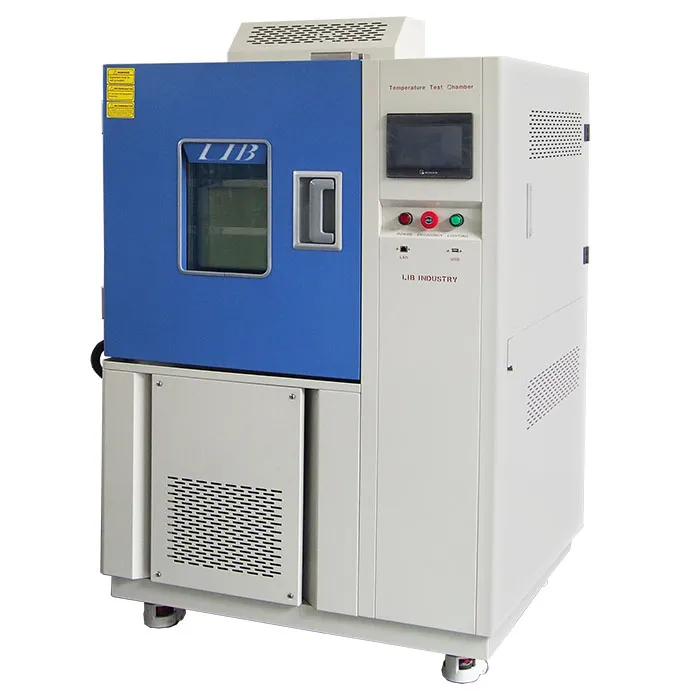

JESD22-A104 온도 사이클 챔버

JESD22-A104 반도체 신뢰성 시험용 온도 사이클 챔버

LIB Industry의 JESD22-A104 온도 사이클 챔버는 반도체 소자, 전자 부품, PCB 어셈블리 및 자동차 전장품의 신뢰성 시험을 위해 설계되었습니다. 열 사이클 챔버는 반복적인 열 응력을 시뮬레이션하여 제품이 시장에 출시되기 전에 솔더 조인트 피로, 패키지 균열, 박리 및 기타 고장 모드를 발견합니다.

✔ JESD22-A104 조건 A–M에 100% 적합
✔ 최대 10°C/분~15°C/분의 온도 상승률
✔ 온도 변동 ≤ ±0.5°C
✔ 온도 균일성 ≤ ±2.0°C
✔ 온도 범위 -70°C ~ +150°C

JESD22-A104, AEC-Q100 및 IEC 60068-2-14 시험 요구 사항을 지원하는 LIB 챔버는 반도체 인증 및 신뢰성 검증을 위한 정확하고 반복 가능한 열 사이클링을 제공합니다.


표준 모델: TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 및 더 많은 맞춤형 모델.

JESD22-A104 테스트 조건 완벽 지원

LIB Industry 온도 사이클 챔버는 JESD22-A104에 명시된 온도 프로파일을 완벽하게 지원하도록 설계되었으며, 제품 요구 사항에 따라 다양한 테스트 조건 간에 쉽게 전환이 가능합니다.

JESD22-A104 조건 A~M을 지원합니다.

조건

저온

고온

대표적 적용 분야

A

-55°C (+0/-10°C)

+85°C (+10/-0°C)

소비자 전자제품, 상업용 등급 IC

B

-55°C (+0/-10°C)

+125°C (+10/-0°C)

산업용 부품, 일반 자동차 전자장치

C

-65°C (+0/-10°C)

+150°C (+10/-0°C)

항공우주, 군사, 고신뢰성 반도체 소자

G

-40°C (+0/-10°C)

+125°C (+10/-0°C)

자동차 전자장치 (AEC-Q100 / AEC-Q200)

H

-55°C (+0/-10°C)

+175°C (+10/-0°C)

고온 전력 반도체 및 첨단 전자 소자


온도 사이클 챔버는 프로그래밍 가능한 온도 사이클 프로파일을 지원하며, 램프 속도, 유지 시간, 사이클 횟수를 사용자 정의할 수 있습니다. 시편 질량, 열부하, 인증 목표에 따라 JESD22-A104 요구 사항을 충족하도록 테스트 매개변수를 구성할 수 있습니다.

JESD22-A104 테스트에 LIB Industry를 선택해야 하는 이유

넓은 온도 범위

  • 사용 가능한 온도 범위:

  • -20°C ~ +150°C

  • -40°C ~ +150°C

-70°C ~ +150°C 모든 JESD22-A104 테스트 조건에 적합합니다.

  • 정밀한 온도 제어

  • 온도 변동: ±0.5°C

  • 온도 편차: ±2.0°C

균일한 공기 분배 긴 시간 테스트 동안 모든 샘플이 동일한 열 응력을 받도록 보장합니다.

신뢰성 있는 연속 작동

반도체 인증 프로그램은 종종 몇 주 동안의 테스트가 필요합니다.

  • LIB 챔버 특징:

  • SUS304 스테인리스 작업 공간

  • 산업용 냉동 시스템

  • 장수명 순환 팬

연속 작동 가능성 중단 없는 장기 신뢰성 테스트를 위해 설계되었습니다.

프로그래밍 가능한 온도 프로파일

  • 터치스크린 컨트롤러를 통해 다음과 같은 맞춤형 온도 사이클 프로파일을 생성할 수 있습니다:

  • 램프 속도 제어

  • 유지 시간 제어

  • 사이클 카운팅

  • 자동 작동


데이터 기록

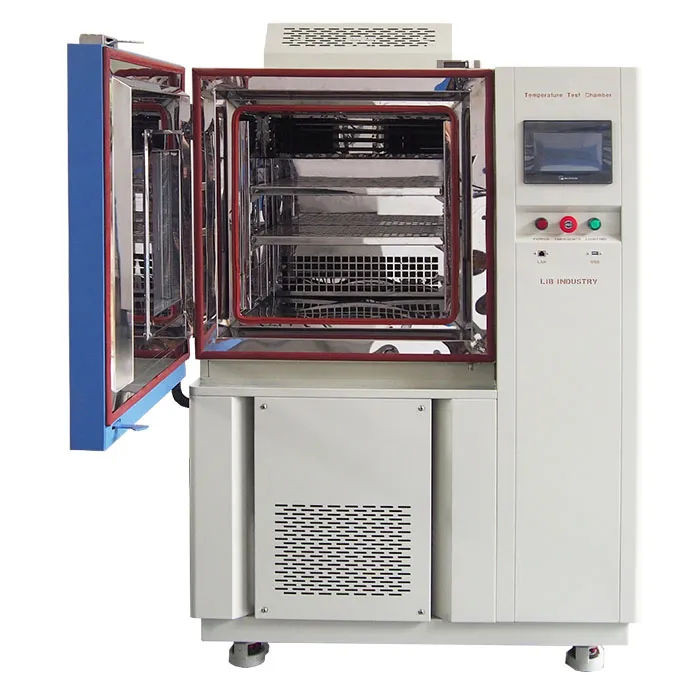

스테인리스 스틸 테스트 작업실


고효율 냉동 시스템


밀폐형 케이블 액세스 포트


균일한 공기 순환 시스템

JESD22-A104 온도 사이클 챔버 사양

모델

TR5-100

TR5-225

TR5-500

TR5-800

TR5-1000

400*500*500

500*600*750

700*800*900

800*1000*1000

1000*1000*1000

내부 치수 (mm)

900*1050*1620

1000*1140*1870

1200*1340*2020

1300*1540*2120

1500*1540*2140

전체 치수 (mm)

100L

225L

500L

800L

내부 용량

1000L

열부하



1000W

온도 범위

A : -20℃ ~ +150 ℃

B : -40℃ ~ +150 ℃

C: -70℃ ~ +150 ℃

온도 변동

± 0.5 ℃

온도 편차

± 2.0 ℃

냉각 속도

10℃/min (15℃/min)

가열 속도

10℃/min (15℃/min)

컨트롤러

프로그래밍 가능한 컬러 LCD 터치스크린 컨트롤러, 다국어 인터페이스, 이더넷, USB

냉각 시스템

기계식 압축 냉동 시스템

외부 재질

보호 코팅 강판

내부 재질

SUS304 스테인리스

380V

전원

최대 소음


65 dBA

JESD22-A104 온도 사이클 적용 분야

JESD22-A104 온도 사이클 테스트는 반복적인 열 응력에서 제품 신뢰성을 평가하기 위해 반도체, 자동차, 전자 산업 전반에 걸쳐 널리 사용됩니다.

반도체 소자

BGA, QFN, CSP, IC 패키지

자동차 전자장치

ECU, ADAS, 센서, BMS

전력 전자

IGBT, MOSFET, SiC 소자, 전력 변환기

전자 시스템

PCB 어셈블리, 통신 장비, 산업용 및 소비자 전자제품3년 보증 및 평생 기술 서비스모든 LIB 테스트 장비는 a로 지원되며,

귀하의 JESD22-A104 또는열충격 테스트 요구 사항에 적합한 구성을 위해 LIB Industry에 문의하십시오.
