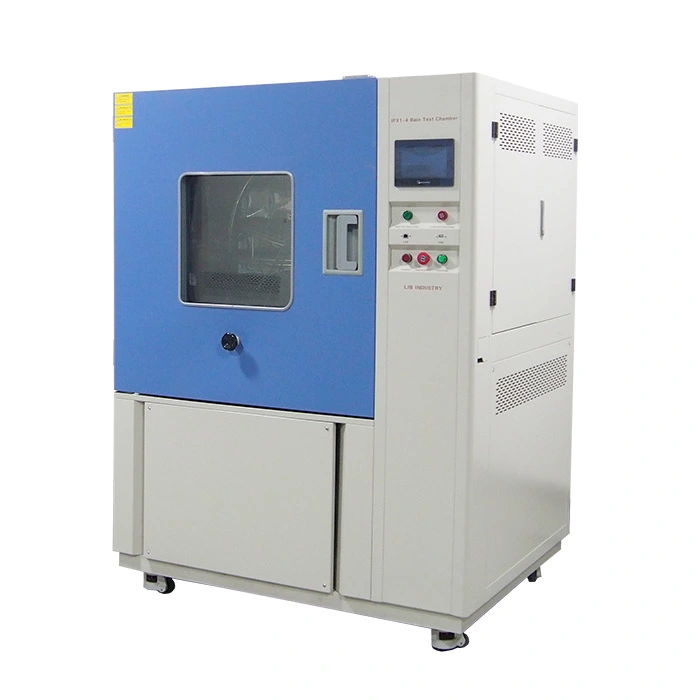

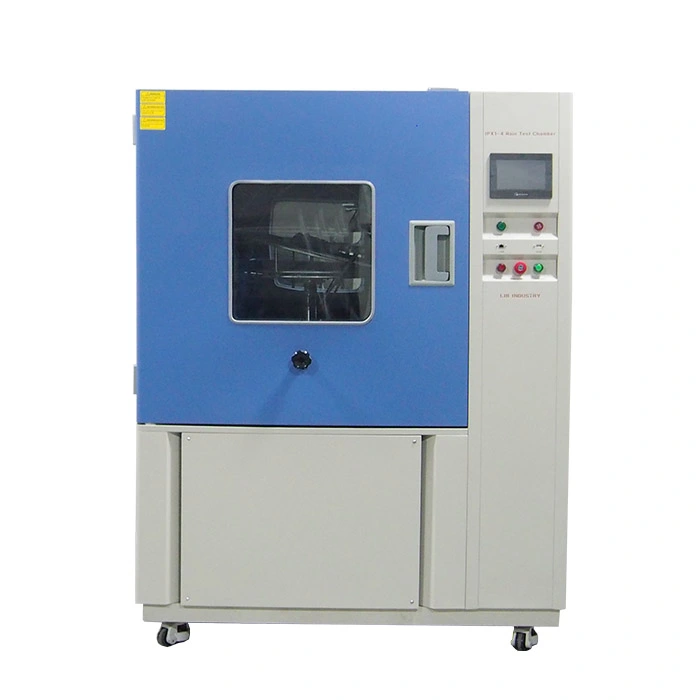

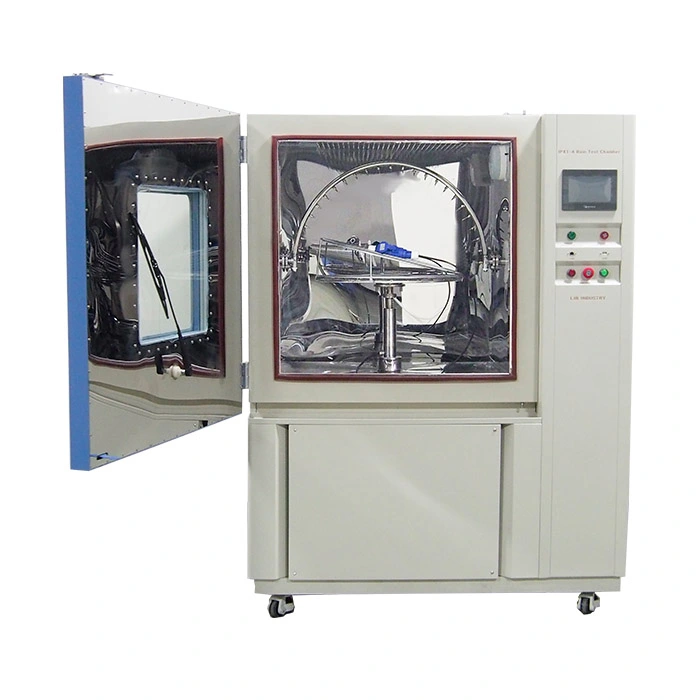

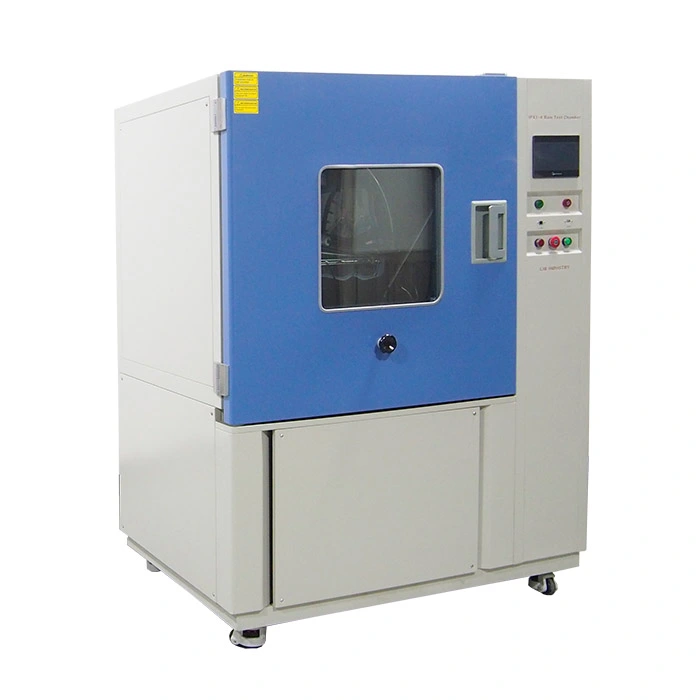

물 스프레이 테스트 챔버

Name: 물 스프레이 테스트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

IPX1-IPX4 진입 보호 테스트 | IEC 60529 비 테스트 시스템

LIB 산업 물 분무 시험 챔버는 IEC 60529 표준을 완전히 준수하는 EUT (시험 중인 장비) 인클로저의 진입 보호 (IP) 테스트를 위해 특별히 설계되었습니다.

주요 이점은 탁월한 테스트 유연성과 확장 성에 있습니다. 시스템은 표준을 완전히 지원할뿐만 아니라IPX1, IPX2, IPX3,과IPX4테스트 절차이지만 선택적으로 확장 할 수도 있습니다.IPX5, IPX6,IPX9K테스트 모듈.

이 모듈 식 설계는 기본 드립 및 스플래시 저항에서 고압 고온 세척 시뮬레이션에 이르기까지 완벽한 테스트 기능을 가능하게하여 다양한 보호 수준에서 포괄적 인 방수 성능 평가를 보장합니다.

하나 결합비 테스트 챔버다양한 테스트를 수행 할 수 있으며 매우 인기가 있습니다.

모델: R-800C, R-1200C

표준: ISO 20653, IEC 60529, IPX1, IPX2, IPX3, IPX4

물 분무 시험 챔버의 특징 및 장점

1. 부식 방지 SUS304 테스트 챔버 건설

높은 등급의 SUS304 스테인레스 스틸, 효과적으로 부식을 방지하고 지속적인 물 테스트 환경에서 장기 내구성을 보장하기 위해 산세에 의해 처리 된 모든 용접 및 조인트 표면.

2. IPX1-IPX2 테스트를위한 통합 드립 시스템

정확하게 배치 된 드립 트레이는 균일 한 수직 물방울 조건을 시뮬레이션하여 안정적이고 표준화 된 IPX1 및 IPX2 테스트 성능을 보장합니다.

3. IPX3-IPX4 시뮬레이션을위한 진동 튜브 시스템

진동 튜브는 0 ° 에서 180 ° 까지 스윙 할 수있어 IPX3 및 IPX4 진입 보호 테스트에 필요한 비 및 스플래시 노출 조건을 정확하게 재현합니다.

4. 물 진입 테스트 솔루션의 전체 범위

LIB 산업은 드립 테스트 챔버, 스프레이 테스트 챔버, 워터 제트 테스트 시스템 및 고온 고압 세척 챔버를 포함한 완전한 물 유입 챔버 포트폴리오를 제공합니다. 광범위한 IP 테스트 요구 사항을 포함합니다.

5. 맞춤형 IP 테스트 실험실 솔루션

표준 물 테스트 장비 외에도 LIB 산업은 테스트 요구 사항에 맞게 완전히 맞춤화 된 IP 실험실 솔루션을 제공하여 완전하고 효율적이며 표준을 준수하는 방수 테스트 환경을 구축 할 수 있습니다.

물 스프레이 테스트 챔버의 사양

모델		R-800	R-1200
내부 차원 (mm)		900900900	140014001400
전반적인 차원 (mm)		118014201920	154018202200
인테리어 볼륨 (L)		720	2740
매개 변수	스프레이 구멍 직경	Φ0.4mm
	구멍 간격	50mm
	진동 튜브의 스윙 각도	0 ~ ± 180 ° (조정가능한)
	턴테이블 회전 속도	1r/min (조정가능한)
	진동 튜브 반경	400mm	600mm
표준		IEC 60529, ISO20653

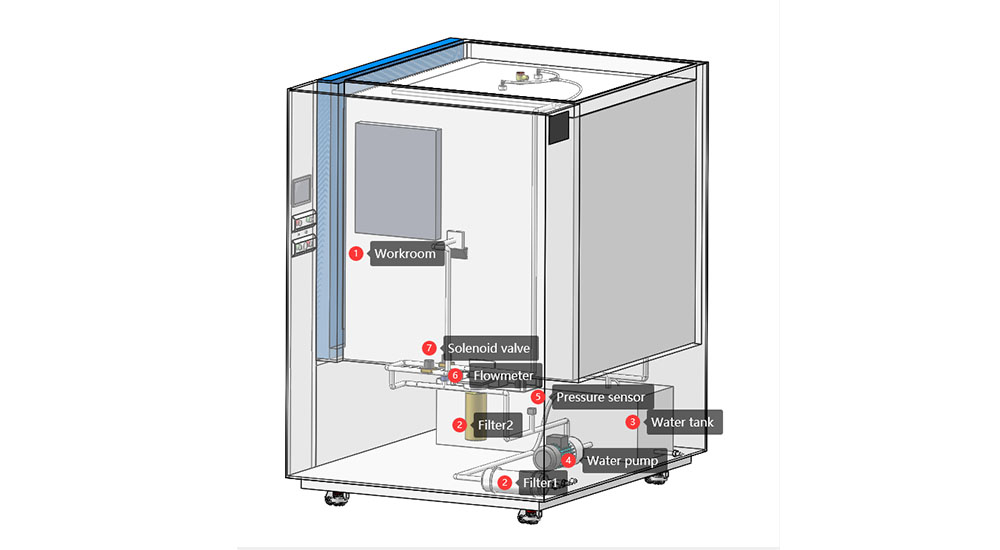

스플래쉬 워터 테스트 챔버의 구성

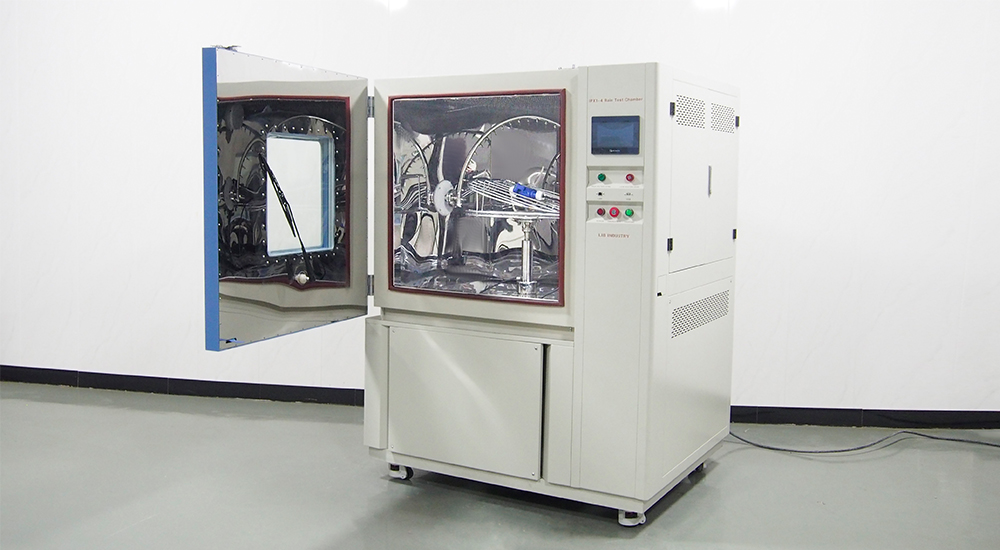

water spray test chamber bulk

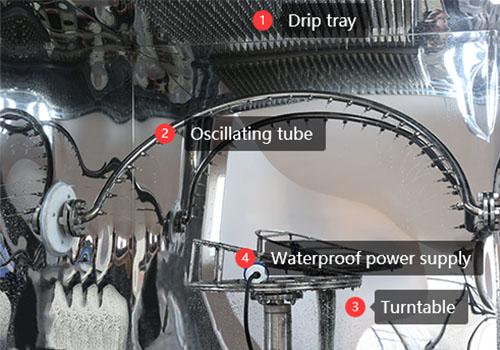

작업실 드립 트레이는 IPX1, IPX2 드립 테스트를위한 작업실 상단에 설정됩니다. IPX3, IPX4 비 테스트를위한 진동 튜브. 회전 턴테이블은 물이 테스트 조각의 표면에 고르게 분사되도록합니다. 방수 전원 커넥터는 가장 현실적인 테스트 조건을 복원하기 위해 테스트 피스에 전원을 공급합니다.

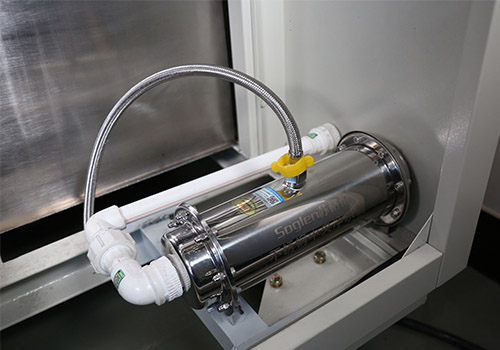

필터 0.03mm 입자의 필터 불순물을 여과하여 부드러운 분사 시스템을 보장합니다.

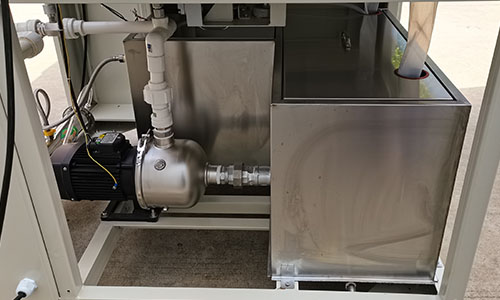

물 탱크 물 스플래시 테스트 챔버는 물 섭취량을 자동으로 제어하는 기능을 가지고 있으며, 물 재활용을 실현하고 수자원을 절약 할 수있는 낮은 수위 감지 장치가 장착되어 있습니다.

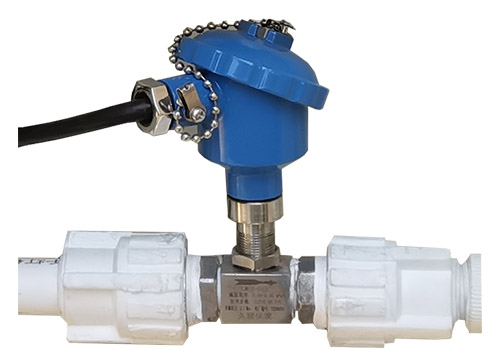

유화계 IPX1- IPX4 테스트는 물 흐름에 대한 요구 사항이 다르며 유량계는 실시간으로 물 흐름의 크기를 모니터링 할 수 있습니다. IPX1: 수직 떨어지는 시험, 물방울은 1.0 ± 0.5 mm/min. IPX2: 틸트 15 ° 각도 떨어지는 테스트, 물방울은 3.0 ± 0.5 mm/min. IPX3 의 IPX4:진동튜브 물 시험, 각 구멍은 0.07L/min입니다.

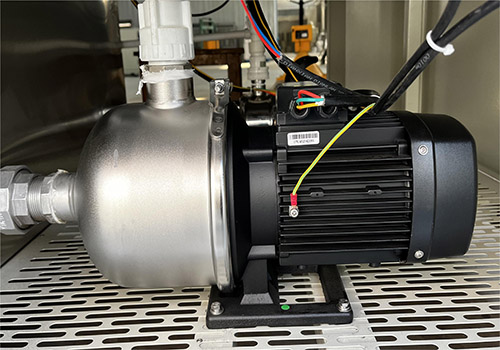

의 물 순환 시스템LIB 산업물 분무 시험 챔버는 내부에 일련의 수도관이있는 여러 주요 부품으로 구성됩니다. 분사 된 물은 리턴 수도관을 통해 저장 탱크로 반환되어 재활용을 달성합니다. 귀하의 필요에 따라, 새로운 개인화 된 IP 실험실의 설립, IPX1-IPX9K 방수 테스트 등급은 완전히 커버 될 수 있습니다.
