태양광(PV) 모듈은 20년 이상 옥외에서 작동하도록 설계되어 자외선, 열, 습도, 환경적 스트레스에 지속적으로 노출됩니다. 이 중에서도 자외선(UV) 노출은 가장 초기에 가장 강력한 열화 유발 요인 중 하나입니다.
EVA 또는 POE와 같은 봉지재는 황변될 수 있고, 백시트 폴리머는 균열이 생길 수 있으며, 층간 접착력은 눈에 보이는 기계적 결함이 나타나기 훨씬 전에 약화될 수 있습니다. 이러한 숨은 변화는 출력 안정성과 장기 안전성에 직접적인 영향을 미칩니다.
실제 환경에서 PV 모듈이 견딜 수 있도록 하기 위해 가속 UV 전처리는 인증 시험의 필수 단계가 되었습니다. 가장 널리 인정받는 프레임워크는 IEC 61215 MQT10 UV 전처리 절차로, 추가 환경 테스트 전에 UV 노출을 어떻게 모사해야 하는지를 정의합니다.
바로 이 지점에서 전용IEC 61215 MQT10 PV 미니 모듈UV 전처리 테스트 챔버가 필수적입니다. 이는 연구자와 제조업체가 과학적으로 신뢰할 수 있는 방식으로 재료 열화를 평가할 수 있도록 제어되고 반복 가능한 UV 노출 조건을 제공합니다.
IEC 61215 MQT10 테스트는 단순히 PV 모듈에 "UV 빛을 비추는" 것이 아닙니다. 이는 여러 실험실 간의 재현성과 비교 가능성을 보장하도록 설계된 엄격하게 제어된 전처리 과정입니다.
| 매개변수 | 요구사항 |
|---|---|
| 모듈 표면 온도 | 60°C ± 5°C |
| 총 UV 조사량 | 15 kWh/m² (280–400 nm) |
| UVB 조사량 | ≥ 5 kWh/m² (280–320 nm) |
| 조사 균일도 | 노출 면적 내 ±15 |
이러한 매개변수는 강도뿐 아니라 스펙트럼 구성, 온도 안정성, 공간 균일성을 정의합니다.
UV 조사량 제어
총 UV 에너지는 폴리머 노화 정도를 결정합니다. 불충분한 조사량은 열화를 과소평가하게 하고, 과도한 노출은 비현실적인 고장 모드를 만들 수 있습니다.
UVB 대역 요구사항
280–320 nm UVB 영역은 광자 에너지가 더 높아 폴리머 사슬의 결합을 끊는 데 특히 중요한 역할을 합니다. UVB 조사량 요구사항을 충족하면 현실적인 봉지재 열화가 보장됩니다.
60°C에서의 온도 안정성
온도는 반응 속도에 직접적인 영향을 미칩니다. 작은 편차도 열화 속도를 크게 바꿀 수 있으므로, 온도 제어는 테스트 정확도의 핵심 요소입니다.
균일도(±15%)
불균일한 조사는 시료 간 불일치 노화를 일으켜 신뢰할 수 없는 비교 결과로 이어집니다. 특히 미니 모듈 테스트에서 시료 간 변동을 최소화해야 하는 경우에 중요합니다.
표준은 명확하게 정의되어 있지만 실제 구현은 훨씬 더 복잡합니다. 대부분의 실험실은 세 가지 핵심 영역에서 어려움을 겪습니다.
UV 램프는 시간이 지남에 따라 성능이 저하되어 강도와 스펙트럼 분포가 변합니다. 이는 UVB 일관성에 영향을 미치며 지속적인 교정이나 보상이 필요합니다.
UV 복사 자체가 열을 발생시키는 반면, 온도 제어 시스템은 챔버를 60°C로 안정화시키려 합니다. 복사열과 강제 대류 사이의 상호작용은 시료 표면에 복잡한 온도 구배를 만듭니다.
현대 PV 연구는 단순히 노출만으로는 충분하지 않으며, 추적 가능한 UV 조사량 누적, 실시간 방사조도 모니터링, 목표 에너지에 도달하면 자동으로 테스트를 종료하는 기능이 필요합니다.
이러한 기능 없이는 테스트 결과를 여러 실험실이나 인증 기관 간에 신뢰성 있게 비교할 수 없습니다.
이러한 공학적 과제를 해결하기 위해 LIB Industry는 가속 PV 노화 검증을 위해 특별히 설계된 전용IEC 61215 MQT10 PV 미니 모듈 UV 전처리 테스트 챔버를 개발했습니다.
이 시스템은 광학적 균일성, 열적 안정성, 폐쇄 루프 UV 조사량 제어라는 세 가지 핵심 공학 원칙에 중점을 둡니다.
챔버는 다음을 통합합니다:
고안정성 UV 조사 시스템 (메탈 할라이드 또는 UV 형광 옵션)
균일한 빛 분포를 위한 다방향 반사판 최적화
강제 공기 순환을 갖춘 정밀 PID 온도 제어 시스템
실시간 UV 방사조도 모니터링 및 피드백 루프 제어
자동화된 조사량 누적 및 테스트 종료 시스템
매개변수 |
LIB Industry 성능 |
노출 면적 |
1000 × 1000 mm (맞춤 가능) |
시료 홀더 크기 |
1400 × 2400 mm (가로 × 세로) |
시료 용량 |
2 / 4 / 6 / 다중 모듈 구성 |
모듈 호환성 |
풀사이즈 PV 모듈 / 미니 모듈 지원 |
온도 범위 |
주변 온도 ~ 90°C |
| 블랙 패널 온도 (BPT) | 35 ~ 80 ℃ |
UV 제어 |
폐쇄 루프 조사량 누적 |
데이터 시스템 |
실시간 로깅 + 내보내기 가능 보고서 |
폐쇄 루프 UV 조사량 제어
고정된 노출 시간에 의존하는 대신, 시스템은 방사조도 데이터를 지속적으로 통합하고 목표 조사량에 도달하면 자동으로 중지합니다. 이는 램프 노화나 환경 변화로 인한 오류를 제거합니다.
균일도 공학
±15% 균일도를 달성하려면 정밀한 광학 밸런싱이 필요합니다. LIB의 챔버 설계는 최적화된 반사판 구조와 분산된 램프 배치를 사용하여 가장자리 감소 효과를 최소화합니다.
표준 구성은1400 × 2400 mm 수직 시료 홀더 시스템, LIB Industry UV 전처리 챔버는다양한 PV 모듈 테스트 요구사항을 지원하기 위해 높은 구조적 유연성을 갖도록 설계되었습니다.
예를 들어50 × 50 cm 미니 모듈 또는 비표준 PV 시제품와 같은 특정 연구 요구사항에 대해 LIB Industry는완전 맞춤형 픽스처 설계와 챔버 레이아웃 최적화를 제공할 수 있습니다, IEC 61215 MQT10 테스트 조건을 완전히 준수하도록 보장합니다.
이러한 모듈식 엔지니어링 접근 방식은 실험실이 동일한 시스템 플랫폼 내에서시제품 재료 테스트에서 풀사이즈 모듈 인증 테스트까지 확장할 수 있게 합니다.
장비 설계 외에도 PV 신뢰성 테스트에는 장기 안정성, 글로벌 서비스 역량, 일관된 기술 지원이 필요합니다.
LIB Industry는 태양광, 배터리, 항공우주, 재료 연구 응용 분야를 위한 환경 시뮬레이션 시스템을 전문으로 합니다. UV 전처리 챔버는 실험실 시뮬레이션 이론뿐만 아니라 실제 PV 열화 테스트 요구사항을 기반으로 개발되었습니다.
LIB는 60개국 이상의 고객을 현지화된 서비스 커버리지와 원격 기술 지원으로 지원합니다. 국제 PV 연구소에는 가동 중단 시간을 최소화하고 신속한 기술 해결을 보장합니다.
핵심 시스템 구성품 3년 보증
평생 유지보수 지원
온라인 또는 영상 시운전을 통한 24/7 원격 기술 지원
신속 대응 예비 부품 공급 시스템
이는 장기간 PV 노화 실험이 중단 없이 완전히 추적 가능하도록 보장합니다.
LIB Industry는 UV 노화, 전스펙트럼 내후성, 시스템 수준 환경 시뮬레이션을 포괄하는 완전한 태양광 신뢰성 테스트 포트폴리오를 제공합니다.
| 장비 | 핵심 매개변수 | 테스트 유형 | 주요 강점 |
|---|---|---|---|
|
|
UV 소스: UVA/UVB 형광 방사조도: 최대 250 W/m² 온도: 주변 ~ 90°C | UV 가속 노화 | 안정적인 UV 열화 + 높은 반복성 |
|
|

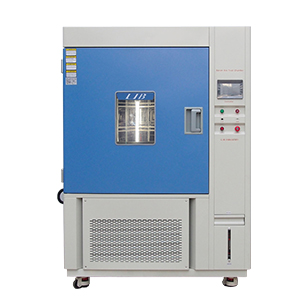

램프 전력: 4500W 제논 아크 스펙트럼: 300–400 nm + 가시광선 + 적외선 방사조도: 35–150 W/m² | 전스펙트럼 태양광 시뮬레이션 | 실제 태양 스펙트럼 시뮬레이션 정확도 |
|
|

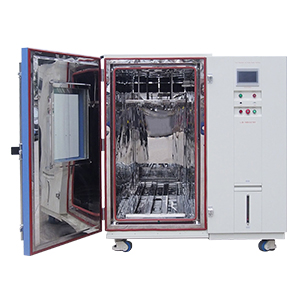

온도 범위: -60°C ~ +150°C 습도: 20%–98% RH 온도 변동: ±0.5°C | 열 및 습도 사이클 | 다중 스트레스 신뢰성 검증 |
추가 환경 테스트 전에 PV 모듈에 장기 UV 노출을 모사하여 봉지재 황변, 층간 분리, 백시트 노화와 같은 재료 열화를 식별하는 데 도움을 줍니다.
균일성은 데이터 신뢰성에 직접적인 영향을 미칩니다. 불균일한 UV 노출은 시료 간 일관되지 않은 열화 결과를 초래하여 비교와 인증을 무효화할 수 있습니다.
예. LIB Industry는 영상 시운전, 시스템 교정, 운영자 교육을 포함한 글로벌 현장 또는 원격 설치 지원을 제공합니다. 지역에 관계없이 신속한 기술 대응을 받을 수 있습니다.
보증은 UV 시스템, 온도 제어 모듈, 제어 전자장치 등 핵심 시스템 구성품을 포함합니다. 램프와 필터 같은 소모성 부품은 제외되지만 예비 부품 패키지로 제공될 수 있습니다.
예. LIB Industry는 예비 부품의 가용성과 지속적인 기술 업데이트를 보장하는 평생 유지보수 지원을 제공하여 장기 연구 프로그램에서 시스템을 오랫동안 사용할 수 있도록 합니다.
