IP68 테스트 기계는 제품 셸의 보호 수준이 IP68 표준을 충족하는지 확인합니다. IP68 은 전기 장비 하우징의 보호 등급에서 가장 높은 수준의 방진 및 방수 분류 표준입니다.
IP68 시험기는 IP6X 시험기 및 IPX8 시험기를 포함하고, 표본은 모래 환경에 놓이고 물에 완전히 잠겨있다, 테스트 시간은 먼지와 물이 들어 오는지 여부를 확인하기 위해 유지됩니다.
모델: DI800, DI1000, DI1500, DI2000, R78600
표준: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 609501, IPX7, IPX8, IP5X, IP6X, ISO20653, IEC 60068268, IEC 60598, MILSTD810G

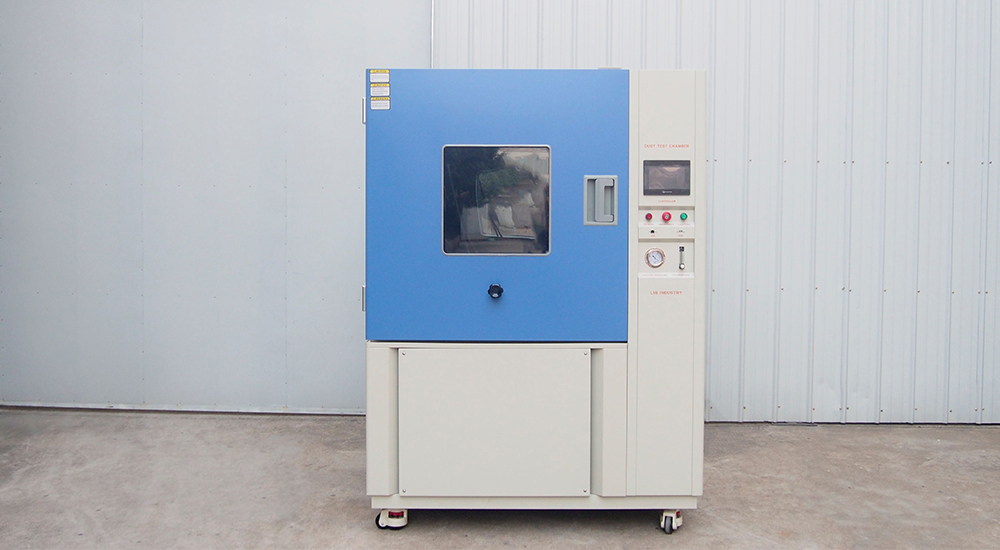

1. IP6X 의 "6" 은 먼지 등급이 가장 높은 수준임을 의미합니다. 즉, 먼지가 들어가는 것을 완전히 방지합니다. IEC 60529, ISO 20653 및 기타 국제 표준에 따라 설계 및 테스트되었습니다.
2. 테스트 중에 먼지가 외부 환경으로 누출되지 않도록 매우 밀폐 된 작업실. 작업실의 재질은 장기 사용 및 빈번한 테스트를 견딜 수있는 높은 강도와 내마모성을 갖춘 SUS304 입니다.
3. 테스트 샘플 주위에 고르게 날아간 먼지의 특정 농도와 입자 크기에 대한 특수 먼지 순환 시스템을 갖추고 있습니다. 시스템은 먼지 불어 오는 속도, 다른 먼지 환경 조건을 시뮬레이션하는 농도를 제어 할 수 있습니다.
4. 전자기 잠금 장치가 장착 된 테스트 절차는 작업실이 완전히 밀봉되어 안전한 상태에있을 때만 시작되어 먼지 누출 또는 안전 사고를 방지합니다.
모델 | DI800 | DI1000 | DI1500 | DI2000 |
내부 차원 (mm) | 800*1000*1000 | 1000*1000*1000 | 1000*1500*1000 | 1000*2000*1000 |
전반적인 차원 (mm) | 1040*1450*1960 | 1330*1450*1960 | 1330*1950*1990 | 1330*2450*1990 |
유용한 볼륨 (L) | 800 | 1000 | 1500 | 2000 |
온도 범위 | 주변 ~ + 50 ℃ | |||
습도 범위 | <30% RH | |||
일반 와이어 직경 | 50um | |||
전선 사이의 간격의 공칭 폭 | 75um | |||
싸움 시간 | 0 ~ 99H59M | |||
부는 시간 | 0 ~ 99H59M | |||
표본 전원 콘센트 | 방진 소켓 16A | |||
컨트롤러 | 프로그래머블 컬러 LCD 터치 메쉬 체 컨트롤러, 이더넷 연결 | |||
안전 장치 | 과열 보호; 과전류 보호; 지구 누출 보호; 단계 서열 보호 | |||
외부 재료 | 보호 코팅이있는 A3 강판 | |||
인테리어 소재 | SUS304 스테인리스 | |||
표준 구성 | 샘플 선반, 먼지 와이퍼, 활석 분말 (5kgs) | |||
힘 | AC380V 50Hz | |||

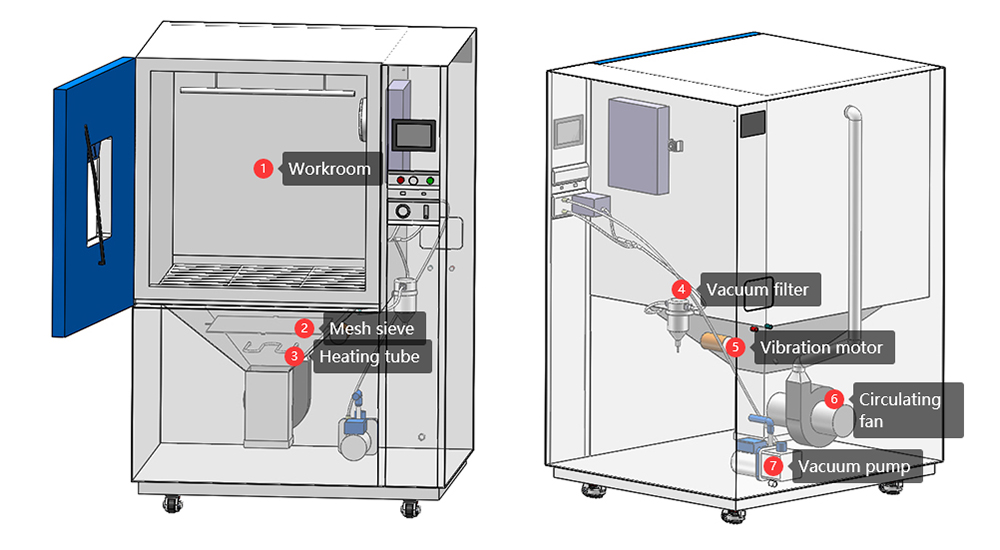

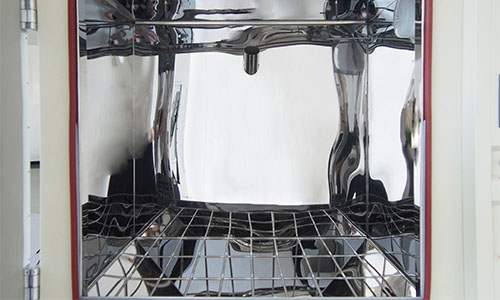

1. 작업실 | 고강도 A3 강판으로 제작 된 작업실 작업실은 밀봉이 좋으며 매달린 샘플 홀더와 메쉬 샘플 홀더가 장착되어 있습니다. 팬: |  |

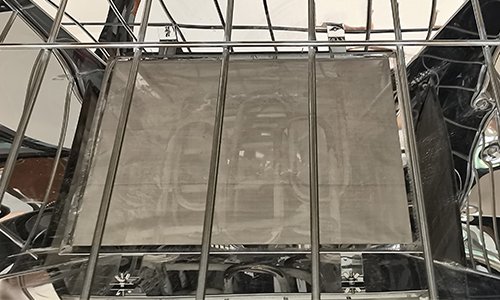

2. 메쉬 체 | IP6X 시험기의 메시 체의 표준 라인 직경은 50μm (마이크론) 이고, 라인 사이의 표준 간격은 75μm 이다. IP6X 호환 먼지 입자가 테스트 영역에 들어가는 것을 효과적으로 차단합니다. |  |

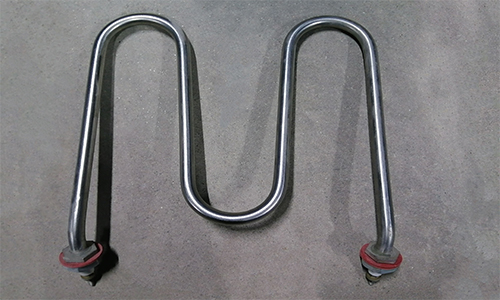

3. 난방 관 | 테스트 환경에 필요한 고온 조건을 제공하십시오. 수분 먼지도 응집되지 않도록 가열 할 수 있습니다. |  |

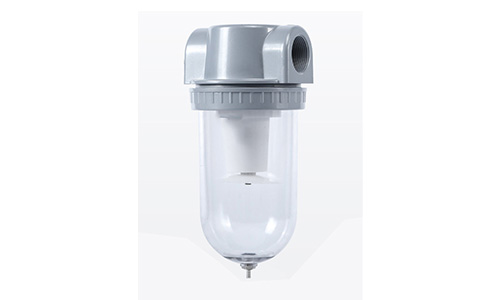

4. 진공 필터 | 진공 펌프로 들어가는 공기 중의 먼지와 불순물을 걸러 내서 이러한 불순물이 진공 펌프에 손상되는 것을 방지합니다. |  |

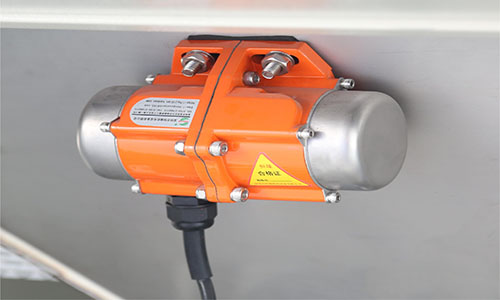

5. 진동 모터 | 먼지 응집을 방지하고 그것에 부착 된 먼지를 털어 내기 위해 먼지 저장 탱크 또는 운반 파이프 라인을 진동시키는 데 사용됩니다. |  |

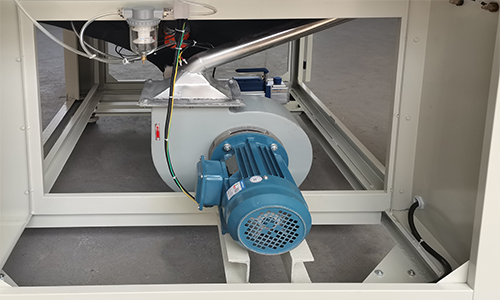

6. 순환 팬 | 실제 먼지 환경을 시뮬레이션하기 위해 테스트 샘플 주위에 먼지를 날려 공기 흐름을 생성합니다. O 형 수직 먼지 순환 시스템은 작업실 상단에 먼지 제거 포트와 함께 형성됩니다. |  |

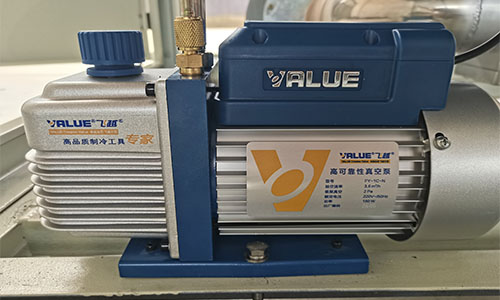

7.진공 펌프 | 시험 부분의 공기는 저압 또는 진공 환경에서 제품의 작동 상태를 시뮬레이션하기 위해 특정 진공 정도를 형성하도록 추출됩니다. |  |
...............................................................................................................................................................................................................................

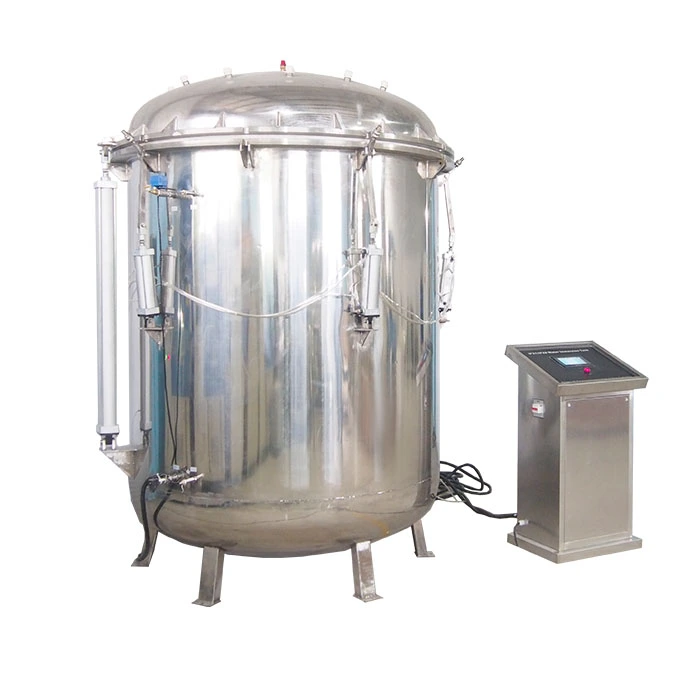

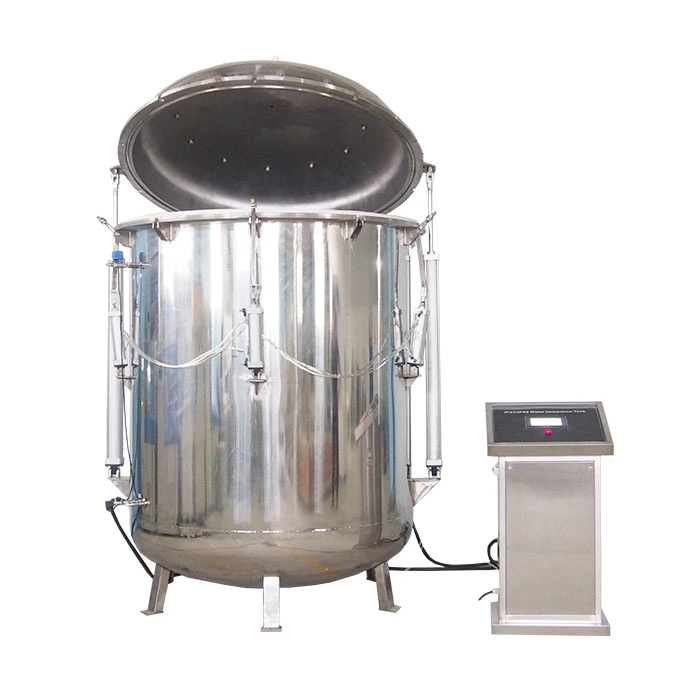

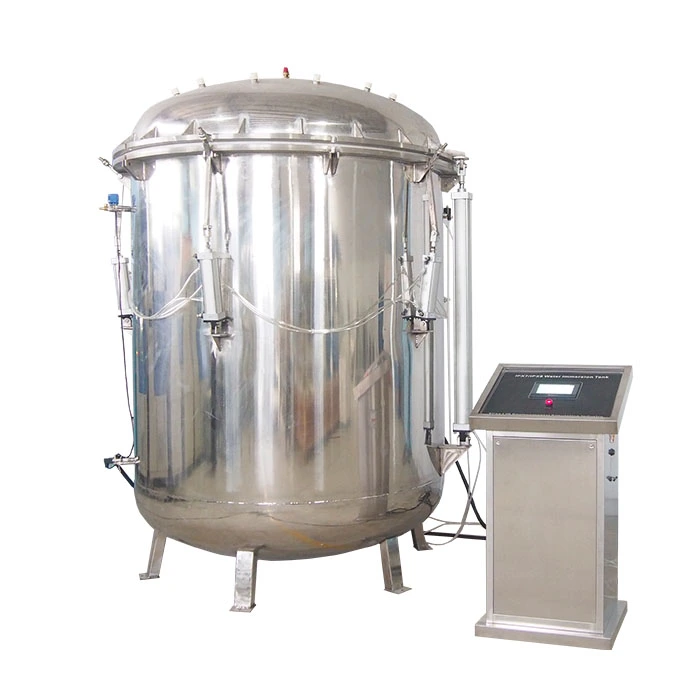

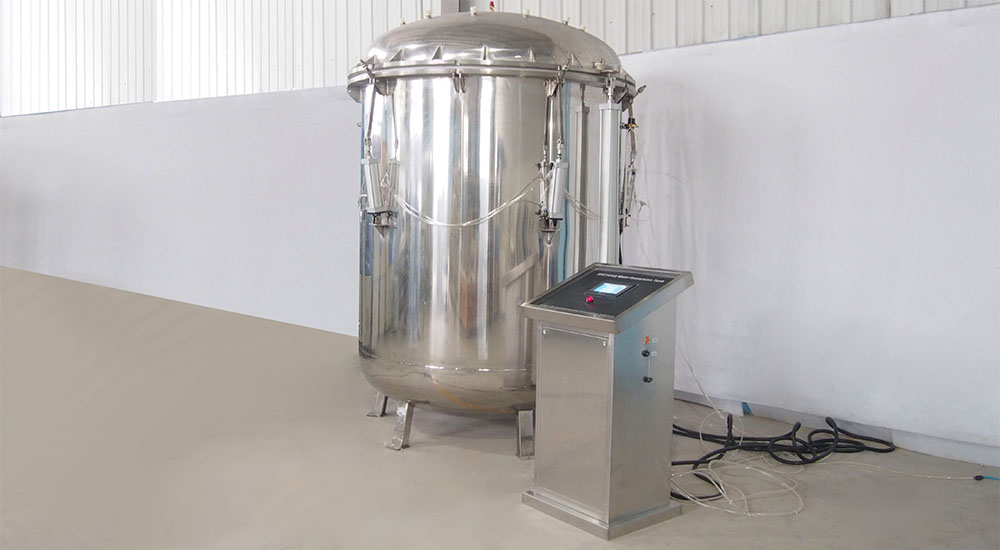

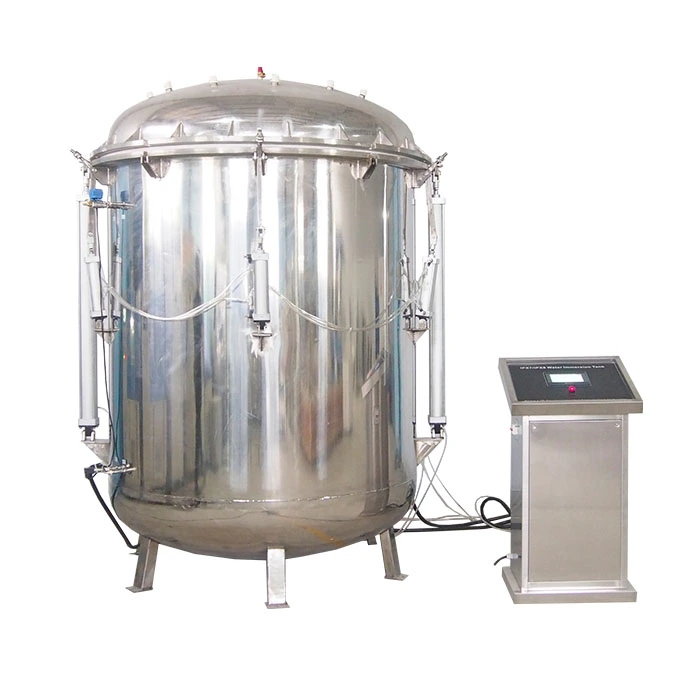

1. IPX8 은 방수 등급에서 더 높은 표준이며, IPX8 테스트 기계는 1-50 미터 수심의 테스트 환경을 시뮬레이션 할 수 있습니다. 높은 방수 성능 요구 사항을 갖춘 다양한 제품의 테스트 요구를 충족합니다.
2. 주택 및 내부 IPX8 시험 기계는 우수한 부식 및 내마모성을 가진 304 스테인리스로 만들어집니다. 원통형 디자인은 사각형 구조보다 더 큰 압력을 견딜 수 있습니다.
3. 다른 제품 및 테스트 요구 사항의 특성에 따라 수압 테스트, 공기 압력 테스트, 음압 테스트 및 기타 테스트 기능.
4. 내부 시험 압력은 다른 수심에 있는 수압 환경을 시뮬레이션하기 위하여 정확하게 통제될 수 있습니다. ± 0.002MPa 에 도달 할 수있는 제어 정확도가 높습니다.
모델 | R78-600 |
내부 차원 (mm) | 직경 600mm * 높이 1500mm |
전반적인 차원 (mm) | 직경 800mm * 높이 1800mm |
압력 | 50m 수심 압력 |
오픈 모드 | 공압 뚜껑 |
소재 | A3 강판, 벽 두께 15mm |
컨트롤러 | 프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결 |
물 공급 시스템 | 저장 물 탱크, 자동적인 물 공급 |

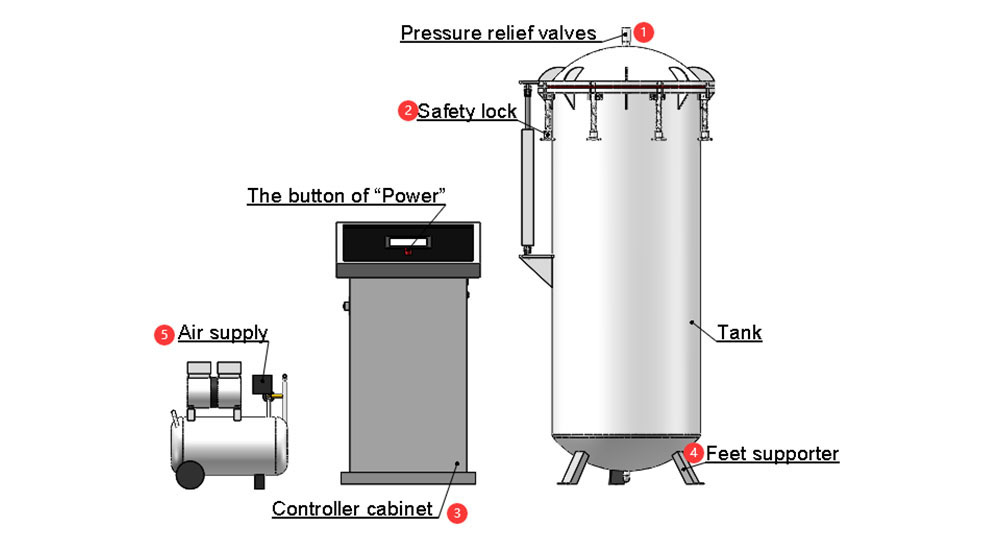

1. 압력 릴리프 밸브 | 시험 중 압력이 설정된 안전 범위를 초과하면 압력 릴리프 밸브가 자동으로 열리 며 내부 고압 가스를 방출합니다. |
2. 안전 자물쇠 |
|
3. 컨트롤러 캐비닛 | 압력 조정, 테스트 시간 설정 등과 같은 테스트 기계의 작동 및 매개 변수를 제어하십시오. |
4. 발 서포터 |
|
5.공기 소스 | 가스 소스는 테스트 기계에 필요한 가스 압력을 제공하여 테스트 샘플을 특정 공기 압력 환경에서 테스트 할 수 있습니다. |

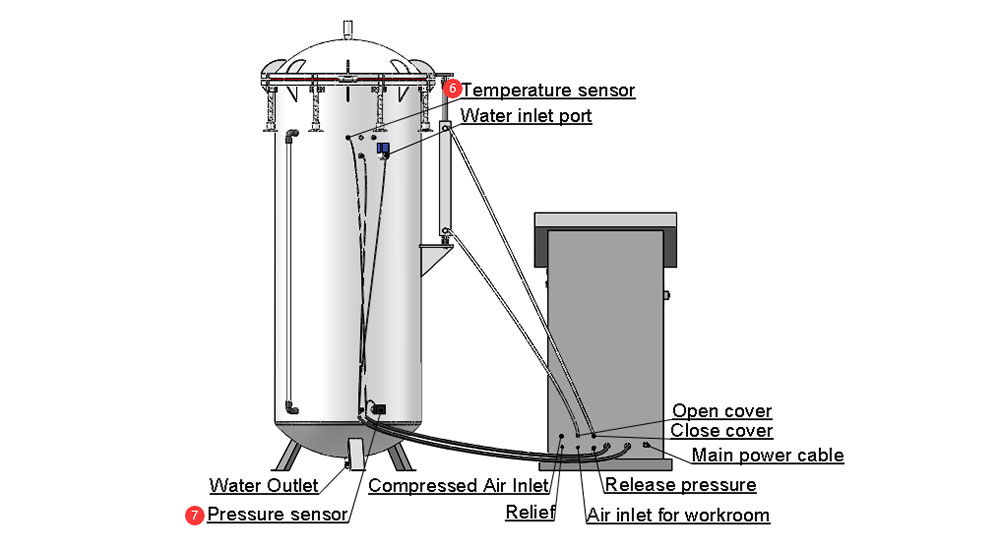

6. 온도 센서 | 테스트 기계 또는 테스트 샘플 내부의 온도를 측정하는 데 사용됩니다. |
7. 압력 센서 | 테스트 중 압력 변화를 실시간으로 모니터링하면 압력 신호가 제어 캐비닛의 컨트롤러로 전송됩니다. |
8. 샘플홀더 |
|
9.해프트 | 샘플 홀더에 정렬 할 수 있습니다.샤프트의 양면. |
