자동차 커넥터는 물이 부드럽게 도착하지 않는 곳에 산다. 엔진 베이, 배터리 팩, 휠 아치, 범퍼 센서 또는 언더 바디 하네스 근처의 커넥터는 뜨거운 스프레이, 도로 먼지, 세제, 소금 및 가까운 거리에서 압력 세척에 직면 할 수 있습니다. 좁은 제트가 고압에서 케이블 입구에 닿을 때 비 또는 짧은 침수에서 살아남는 씰이 여전히 누출 될 수 있습니다.
그래서 자동차 커넥터 IP6K9K 테스트는 압력 세척 및 거친 도로 서비스에 노출 된 부품에 널리 사용됩니다. 커넥터 하우징, 개스킷, 백쉘, 케이블 땀샘 및 터미널 공동이 강력한 워터 제트와 고온 고압 스프레이 모두에 저항 할 수 있는지 확인합니다.
IP67 과 IP69K 는 종종 함께 논의되지만 동일한 위협을 설명하지는 않습니다. IP67 은 침수 테스트입니다. 정의 된 깊이와 시간 조건 하에서 잠수 할 때 인클로저가 물 침투에 저항 할 수 있는지 확인합니다. 이것은 웅덩이, 범람 또는 짧은 물 노출에 유용합니다.
IP69K 커넥터 테스트 조건이 다릅니다. 그들은 뜨거운 물이 가까운 거리에서 커넥터에 충돌하는 고압 세척 테스트 노출을 시뮬레이션합니다. 압력, 열, 충격 각도 및 회전 노출이 모두 동시에 밀봉 시스템을 공격하기 때문에 테스트가 심합니다.
시험 등급 | 주요 노출 | 전형적인 시험 조건 | 그것이 드러내는 것 |
IP67 | 임시 침수 | 정의 된 깊이와 지속 시간 아래의 물 침수 | 서있는 물에 대한 정적 밀봉 |
IPX6K | 강력한 워터 제트 | 1000 kPa, 75 L/min ± 5%, 6.3mm 노즐, 2.5-3 m 거리 | 강한 스프레이 및 도로 스플래시에 대한 내성 |
IPX9K | 뜨거운 고압 스프레이 | 80-100 바, 80 ° C ± 5 ° C, 14-16 L/min, 100-150mm 거리 | 압력 세척 및 증기 제트 청소에 대한 내성 |
침수 시험 |
고압 스프레이 테스트 |
커넥터는 뜨거운 스프레이에서 침수를 통과하고 실패 할 수 있습니다. 이유는 간단합니다. 침수는 씰을 천천히 적재합니다. 압력 세척은 힘으로 약점에 부딪칩니다.
세척 후 커넥터 오류는 일반적으로 작은 인터페이스 변경에서 시작됩니다. 누설 경로는 케이블 글 랜드, 하우징 이음새, 래치 영역, 제대로 안착된 밀봉 또는 와이어 절연체를 따른 모세관 갭일 수 있다.
뜨거운 물은 위험을 높입니다. 약 80 ° C에서 엘라스토머 씰이 부드러워지고 플라스틱이 팽창하며 커넥터 내부에 갇힌 공기가 압력을 변화시킬 수 있습니다. 제트가 커넥터면을 가로 질러 움직일 때, 물은 비가 오는 동안 누출되지 않는 틈으로 구동 될 수 있습니다. 냉각 후 약간의 진공 효과가 습기를 캐비티 내로 더 깊게 끌어들일 수 있습니다.
일반적인 실패 모드는 다음과 같습니다.
· 뜨거운 스프레이를 반복 한 후 팽창하거나 변위 된 실리콘 씰.
· 케이블 항목 또는 꼬인 와이어 번들을 따라 물 추적.
· 주택 용접, 덮개 및 래치 창 주변의 마이크로 갭.
· 습기가 단자에 도달 한 후 절연 저항 감소.
· 세제, 소금 또는 도로 grime 후 부식이 커넥터 내부에 남아 있습니다.
저전압 센서의 경우 작은 누출로 인해 신호 드리프트가 발생할 수 있습니다. EV 고전압 커넥터의 경우 물 침투가 절연 결함, 안전 정지 또는 값 비싼 진단 작업을 유발할 수 있습니다.
반복 가능한 테스트에는 펌프와 스프레이 노즐 이상이 필요합니다. 압력, 흐름, 온도, 거리, 회전 및 스프레이 각도는 필요한 범위 내에 있어야합니다.LIB IP6K9K 고압 장비IPX6K 및 IPX9K 물 유입 테스트를 위해 제작되었으므로 엔지니어는 하나의 제어 시스템에서 강력한 워터 제트와 뜨거운 고압 청소를 테스트 할 수 있습니다.

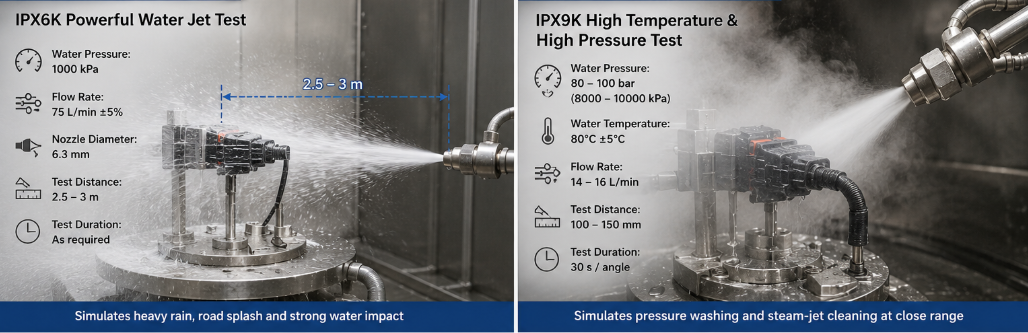

IPX6K 테스트를 위해 커넥터는 6.3mm 노즐이있는 강력한 워터 제트에 노출됩니다. 전형적인 설정은 1000 kPa 수압, 75 L/min ± 5% 유속 및 2.5 m 내지 3 m 사이의 분무 거리를 사용한다. 이것은 무거운 도로 스플래시, 청소 스프레이 및 외부 하네스 지역에 대한 물 충격을 재현합니다.
이 테스트는 기본 씰 설계가 실용적인 서비스 거리에서 높은 유량의 물에 저항 할 수 있는지 여부를 보여주기 때문에 IPX9K 이전에 유용합니다.
를 위해IPX9K 테스트, 워터 제트는 더 뜨겁고, 더 가깝고, 훨씬 더 공격적입니다. 시험 조건은 8-10 MPa 또는 80-100 바와 같은 8000-10000 kPa를 사용한다. 유속은 14-16 L/min이다. 수온은 일반적으로 80 ° C ± 5 ° C입니다.
이 조합은 두 가지 방법으로 커넥터를 공격합니다. 압력은 가장 작은 간격을 통해 물을 강요하려고합니다. 열은 밀봉 라인 주위의 플라스틱과 고무의 동작을 변화시킵니다. 이 테스트를 통과하는 커넥터는 실제 차량 서비스에서 압력 세척 신뢰성에 대한 강력한 증거를 가지고 있습니다.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(2).png")
IPX9K 스프레이는 0 °, 30 °, 60 ° 및 90 ° 의 네 가지 각도로 적용됩니다. 각 위치는 30 초 동안 분무되어 총 스프레이 시간이 120 초가됩니다. 노즐 거리는 일반적으로 시험 표면으로부터 100-150 mm이고, 플랫폼은 약 5 ± 1 rpm으로 회전한다.
이것은 실제 세척이 앞면 만 부딪치지 않기 때문에 커넥터에 중요합니다. 제트는 측면, 래치 아래, 부츠 주변 또는 케이블 출구로 직접 충돌 할 수 있습니다.
한 챔버에서 두 레벨을 모두 테스트하면 워크 플로우를 깨끗하게 유지할 수 있습니다. 엔지니어는 IPX6K 를 실행하여 고유동 제트 저항을 확인한 다음 프로젝트를 별도의 장비로 옮기지 않고 뜨거운 고압 스프레이를 위해 IPX9K 로 전환 할 수 있습니다. 안정적인 노즐 제어, 압력 조절, 물 가열, 순환, 여과 및 자동화 된 프로그램은 배치 간의 테스트 변동 가능성을 줄입니다.
차량의 모든 커넥터가 동일한 세척 위험에 직면하지는 않습니다. 커넥터가 습하고, 더럽거나, 뜨겁거나, 노출된 영역에 장착될 때 ISO 20653 커넥터 테스트에 대한 필요성이 급격하게 증가한다.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(1).png")

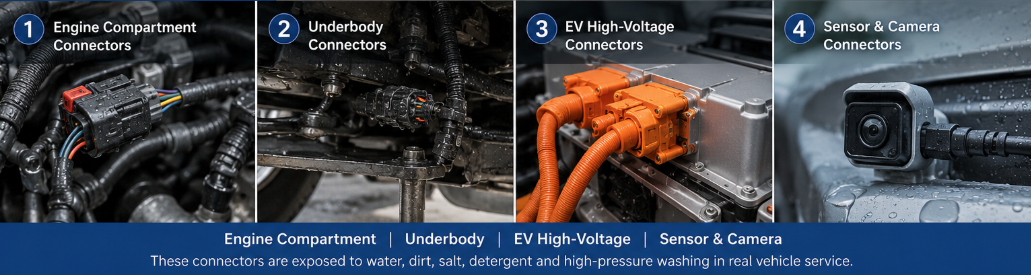

엔진 구획 커넥터는 서비스 청소 후 뜨거운 물에 직면 할 수 있습니다. 열 사이클링은 이미 씰을 노화하므로 IP69K 방수 커넥터 테스트는 핫 스프레이가 하우징에 도달 할 때 씰이 여전히 유지되는지 여부에 대한 유용한 데이터를 제공합니다.
언더 바디 커넥터는 진흙, 소금, 자갈 먼지 및 세제 잔류 물을 수집합니다. 압력 와셔는 종종 이러한 영역을 직접 목표로합니다. 섀시 커넥터 밀봉 테스트는 백 쉘, 케이블 콘센트 및 장착 방향에주의를 기울여야합니다.
EV 고전압 커넥터 방수 테스트는 스프레이 노출 후 신중한 검사가 필요합니다. 커넥터 내부의 작은 수분조차도 절연 저항에 영향을 줄 수 있습니다. IPX9K 테스트는 배터리 팩 인터페이스, 충전 관련 커넥터, 모터 드라이브 하네스 및 언더 바디 고전압 라우팅에 유용합니다.
레이더, 카메라, 주차 센서 및 조명 커넥터는 종종 범퍼 또는 외부 트림 근처에 장착됩니다. 이 부품들은 세차 중 가까운 범위에서 직접 스프레이에 직면 할 수 있습니다. 압력 세척 테스트는 필드 리턴이 시작되기 전에 누출을 찾는 데 도움이됩니다.
와이어 하네스 커넥터 방수 테스트는 플라스틱 커넥터 본체뿐만 아니라 전체 조립 조건을 포함해야합니다. 와이어 벤드 반경, 케이블 타이 위치, 씰 압축 및 부팅 피트는 모두 누출 경로를 변경할 수 있습니다.
좋은 테스트 보고서는 합격 또는 실패 이상을 표시해야합니다. 테스트 조건, 샘플 방향, 전기 상태, 검사 방법 및 테스트 후 결과를 기록해야합니다.
테스트하기 전에 개스킷 표면, 압축 표시, 버, 플래시 및 씰 시트를 확인하십시오. 테스트 후 합의 된 검사 방법에 따라 커넥터를 엽니 다. 말단 구멍 근처에 갇힌 물방울, 수분 트랙, 변색 또는 물을 찾으십시오.
케이블 입구는 가장 일반적인 약점 중 하나입니다. 와이어 씰, 백 쉘 클램프, 그로밋 및 하우징 조인트를 검사하십시오. 80-100 바 제트가 측면에서 조준 될 때 작은 간격이 누출 경로가 될 수 있습니다.
테스트 후 전기 점검에는 종종 접촉 저항, 절연 저항, 유전 강도 및 기능 신호 검사가 포함됩니다. 전원 센서 커넥터의 경우 엔지니어는 연결된 상태에서 IPX9K 테스트를 실행하여 시스템이 스프레이 충격 중에 간헐적 인 결함을보고하는지 확인할 수도 있습니다.
반복성은 안정적인 설정에 따라 다릅니다. 실제 보고서에는 다음이 포함되어야합니다.
· 수압: IPX9K 를 위한 8000-10000 kPa.
· 수온: 80 °C ± 5 °C.
· 유속: 14-16 L/min.
· 스프레이 거리: 100-150mm.
· 스프레이 각도: 0 °, 30 °, 60 ° 및 90 °.
· 노출 시간: 각 각도에서 30 초.
· 플랫폼 속도: 약 5 ± 1 rpm.
이 수치는 결과를 디자인 리뷰, 공급 업체 승인 및 품질 감사에 유용하게 만듭니다.
 |  |
커넥터 테스트 실험실에는 안정적인 테스트 조건, 간단한 작동 및 신뢰할 수있는 기록이 필요합니다. LIBIP6K9K 고압 장비심각한 워터 제트 및 고온 압력 스프레이 테스트를 모두 지원하여 자동차 팀이 차량 출시 전에 커넥터 씰링을 검증하는 실용적인 방법을 제공합니다.
이 시스템은 한 단위로 IPX6K 및 IPX9K 모드를 지원합니다. 커넥터 프로젝트의 경우 바닥 공간을 절약하고 다른 기계간에 샘플을 이동할 필요가 줄어 듭니다. 실험실은 연결된 공정에서 도로 스플래시 저항 및 압력 세척 저항을 테스트 할 수 있습니다.
정확한 IP69K 커넥터 테스트 결과는 노즐 거리, 스프레이 각도, 압력 및 시간에 따라 다릅니다. 제어 프로그램은 특히 여러 커넥터 변형을 테스트하거나 씰 설계 변경 사항을 비교할 때 각 테스트를 일관되게 유지하는 데 도움이됩니다.
물 순환 및 여과 설계는 반복 테스트 중에 스프레이 성능을 안정적으로 유지하는 데 도움이됩니다. 이것은 정사이즈 일정에 따라 커넥터, 센서, 램프, 제어 모듈 및 하네스 어셈블리를 실행하는 실험실에 유용합니다.
자동 제어는 반복 가능한 압력, 흐름, 가열, 회전 및 타이밍을 지원합니다. 엔지니어링 팀의 경우 수동 오류를 줄이고 테스트 레코드를 샘플 배치보다 쉽게 비교할 수 있습니다.
시안 LIB 환경 시뮬레이션 산업자동차, 전자, 항공 우주, 방위, 의료, 통신, 배터리 및 재료 테스트를위한 환경 테스트 챔버를 제조합니다. 제품 범위는 온도 및 습도 챔버, 부식 챔버, 먼지 및 물 IP 챔버, 풍화 챔버, 워크 인 챔버 및 맞춤형 테스트 시스템을 포함합니다.
IP6K9K 고압 장비 공급 업체로서 LIB는 ISO 20653 커넥터 테스트 및 관련 물 유입 검증 장비를 제공합니다. 이 회사는 설계, 제조, 납품, 설치, 교육, 교정 문서 및 애프터 서비스를 지원합니다. 자동차 커넥터 테스트 용량을 구축하는 팀의 경우 공장 수용 시뿐만 아니라 설치 후 챔버가 정확하게 유지되어야하기 때문에 장비와 서비스의 이러한 혼합은 가치가 있습니다.
압력 세척은 짧은 이벤트이지만 몇 초 만에 약한 커넥터 디자인을 노출시킬 수 있습니다. IP67 침지 테스트만으로는 80 ° C 물이 100-150mm 떨어진 80-100 바에서 하우징에 닿을 때 커넥터가 어떻게 작동하는지 보여줄 수 없습니다.
자동차 커넥터 IP6K9K 테스트는 엔지니어에게 실제 세척 위험에 대한 강력한 시각을 제공합니다. 고온 고압 스프레이 후 씰 압축, 케이블 진입 설계, 하우징 갭, 래치 영역 및 전기적 동작을 확인합니다. LIB와 함께IP6K9K 고압 장비실험실은 통제 된 조건에서 IPX6K 및 IPX9K 테스트를 실행하고 고장이 차량에 도달하기 전에 밀봉 결정을 내릴 수 있습니다.
최상의 테스트는 ISO 20653 관련 조건에서 IPX9K 또는 IP69K 커넥터 테스트입니다. 80-100 bar, 80 ° C ± 5 ° C, 14-16 L/min 및 짧은 거리에서 4 개의 스프레이 각도에서 뜨거운 고압 물 스프레이를 사용합니다.
IP67 은 일시적인 침수에 유용하지만 압력 세척에 노출 된 커넥터에는 충분하지 않습니다. IP69K 는 뜨거운 고압 스프레이를 검사하여 다른 밀봉 문제를 만듭니다.
네. LIB IP6K9K 고압 장비는 하나의 시스템에서 IPX6K 강력한 워터 제트 테스트와 IPX9K 고온 고압 스프레이 테스트를 위해 설계되었습니다.
일반적인 부분에는 센서 하우징, 카메라 모듈, 조명 어셈블리, 제어 장치, 배터리 팩 인터페이스, 충전 관련 구성 요소, 언더 바디 전자 장치 및 직접 세척에 노출 된 와이어 하네스 어셈블리가 포함됩니다.
