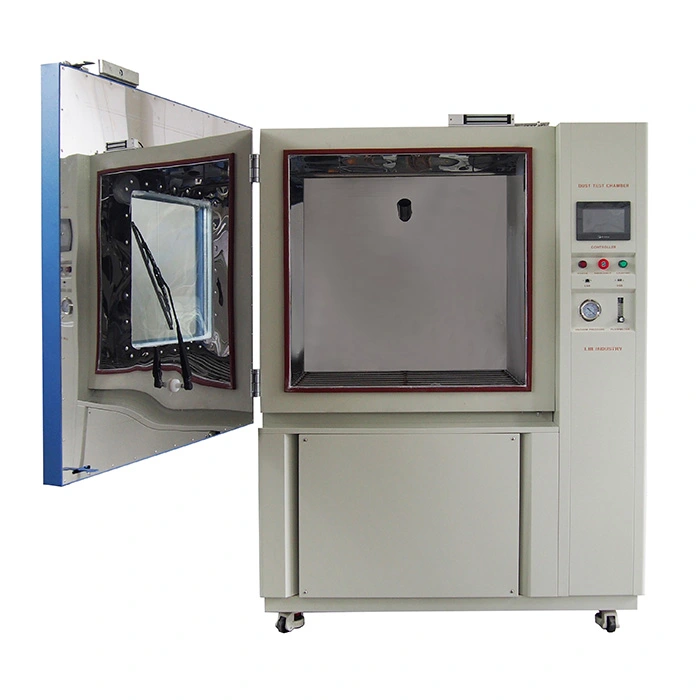

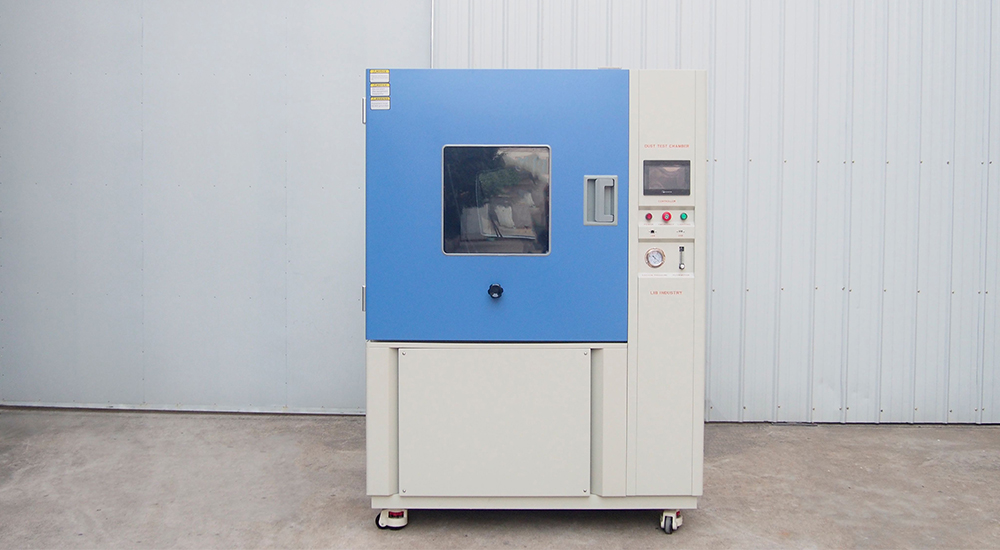

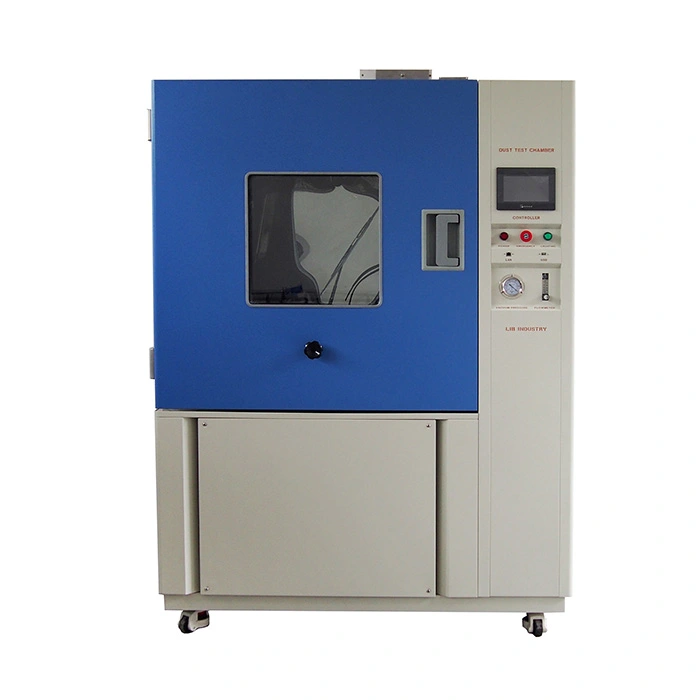

IP55 테스트 챔버는 IP55 보호 수준을 테스트하는 데 사용되며 두 5 는 각각 챔버가 유해한 먼지 축적을 방지하고 물 침입을 방지 할 수 있음을 나타냅니다.

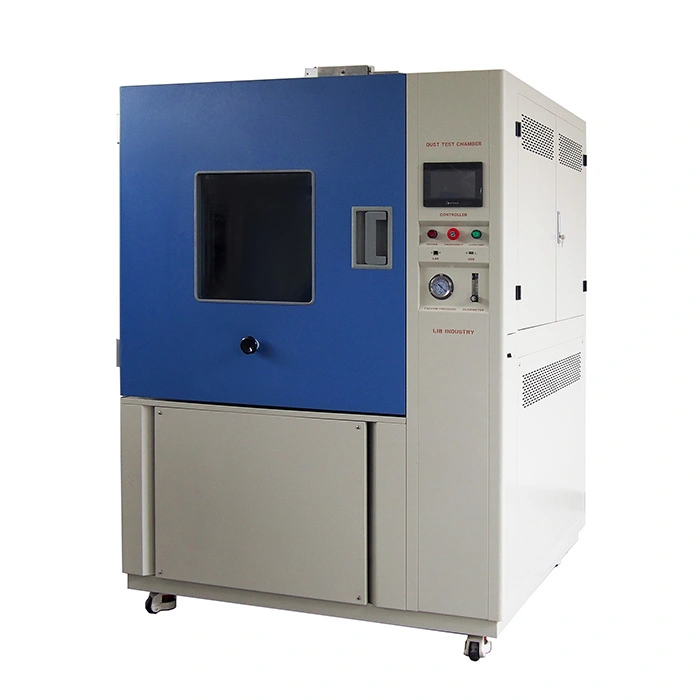

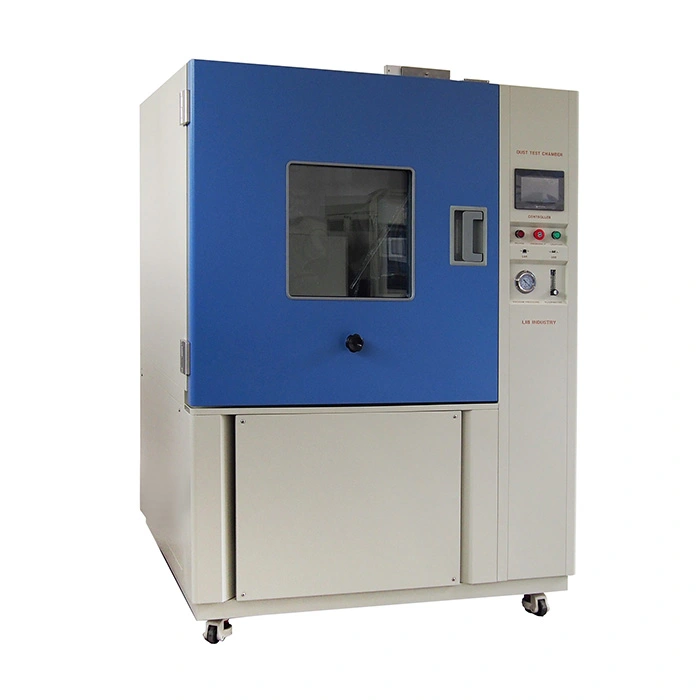

IP55 테스트 챔버는 두 세트의 제품으로 구성됩니다.IP5X 방진 테스트 챔버그리고IPX5 방수 테스트 챔버.
모델: DI-800, DI-1000, DI-1500, DI-2000, R6K-1200
표준: IEC 60529, IP5X, IP6X, IPX6K, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G
1. 4mm A3 강판 껍질 및 표면은 높은 강도와 강성을 가진 페인트를 분사하여 처리되며 테스트 과정에서 다양한 응력과 충격을 견딜 수 있으며 녹 부식을 방지 할 수 있습니다.
2. IP5X 표준 크기 50μm 및 농도 2KG-4KG/m³의 요구 사항을 충족하는 먼지를 생산하고 사용 된 먼지 재료는 건조 활석 분말입니다.
3. 문과 챔버, 각 인터페이스 및 관찰 창 사이의 신뢰할 수있는 밀봉 구조는 먼지가 외부 환경으로 누출되지 않도록하고 테스트 결과의 정확성을 보장합니다.
4. 공기 순환 시스템은 팬, 공기 덕트, 통풍구 등으로 구성됩니다. 팬에 의해 생성 된 공기는 테스트 공간에서 먼지를 순환시켜 테스트 샘플의 모든 부분이 먼지에 완전히 노출 될 수 있도록합니다.
모델 | DI-800 | DI-1000 | DI-1500 | DI-2000 |
내부 차원 (mm) | 800*1000*1000 | 1000*1000*1000 | 1000*1500*1000 | 1000*2000*1000 |
전반적인 차원 (mm) | 1040*1450*1960 | 1330*1450*1960 | 1330*1950*1990 | 1330*2450*1990 |
유용한 볼륨 (L) | 800 | 1000 | 1500 | 2000 |
온도 범위 | 주변 ~ + 50 ℃ | |||
습도 범위 | <30% RH | |||
일반 와이어 직경 | 50um | |||
전선 사이의 간격의 공칭 폭 | 75um | |||
싸움 시간 | 0 ~ 99H59M | |||
부는 시간 | 0 ~ 99H59M | |||
표본 전원 콘센트 | 방진 소켓 16A | |||
컨트롤러 | 프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결 | |||
표준 구성 | 샘플 선반, 먼지 와이퍼, 활석 분말 (5kgs) | |||

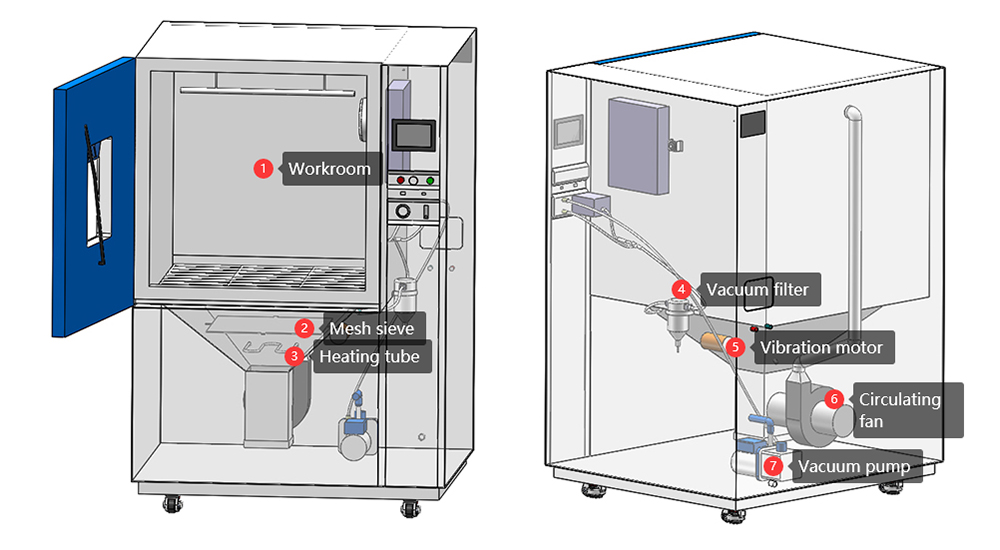

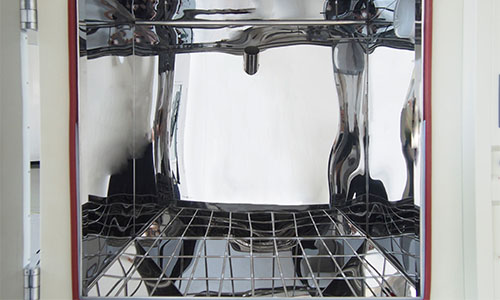

①작업실 |
|  |

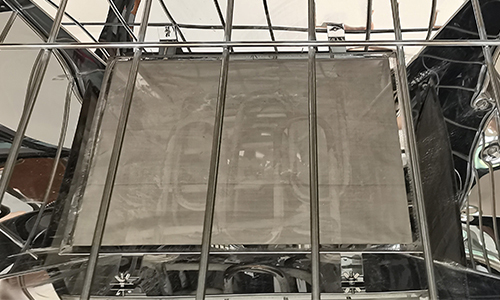

② 메쉬 체 | 먼지의 명목 직경은 50 μm입니다. 큰 입자가 덕트에서 떨어지는 것을 방지합니다. |  |
③ 난방 관 | 온도 제어 범위는 50 ℃로 설정되어 먼지가 축축하고 뭉치는 것을 방지하여 지속적이고 안정적인 테스트 프로세스를 보장합니다. |  |

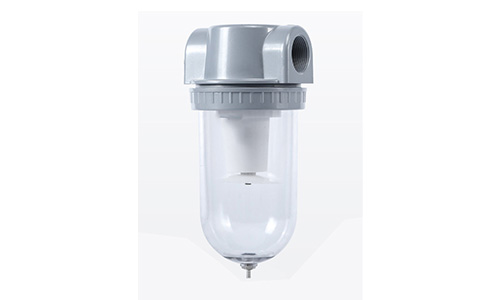

④ 진공 필터 | 공기 중의 미세 입자를 여과하여 진공 펌프에 들어 가지 않도록하고 장비의 수명을 연장하십시오. |  |

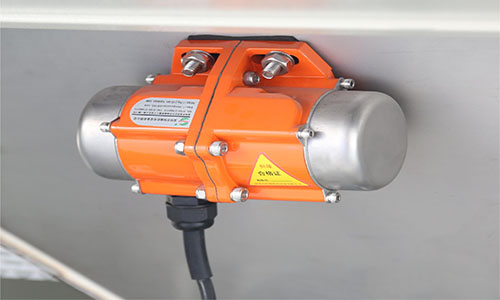

⑤ | 실제 진동 환경을 시뮬레이션하고 부착 된 먼지를 털어 내고 테스트의 진위 성을 향상시킵니다. |  |

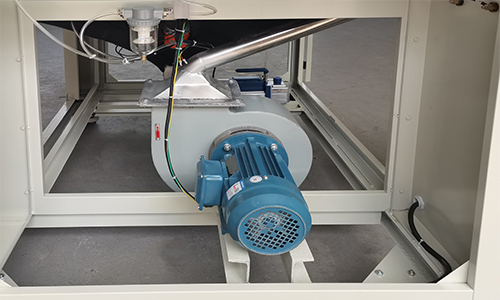

⑥순환 팬 | 닫힌 합금 저소음 모터, 멀티 블레이드 원심 팬 등은 순환 공기를 생성하여 먼지 흐름을 유도합니다. |  |

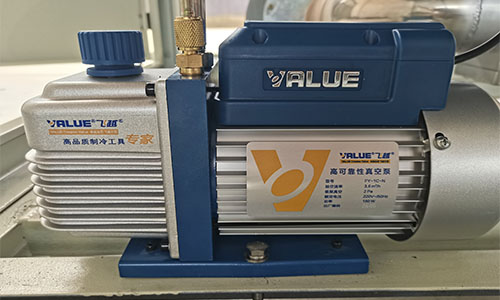

⑦진공 펌프 | 저소음 합금 모터와 멀티 블레이드 팬은 강한 공기 흐름을 형성하여 먼지가 고르게 매달려 있습니다. |  |
...................................................................................................................................................................................................................................................................

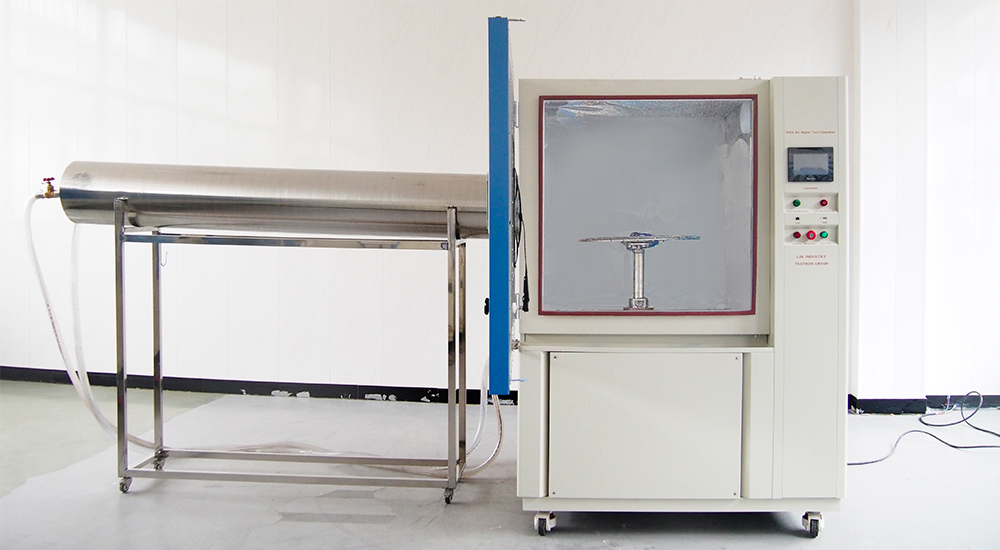

1. 시험 도중, 샘플에서 스프레이 노즐까지의 거리는 2.5m ~ 3m 이고, 스프레이 노즐의 내경은 6.3 mm이며, 노즐은 샘플을 다른 각도로 분무 할 수 있으며 물 유량은 12.5L/min (750L/h) 으로 안정적입니다.
2. 투명한 관찰 창, 강화 유리 및 기타 고강도 재료, 좋은 투명성과 충격 저항, 작업자가 테스트 과정에서 테스트 샘플을 관찰하는 데 편리합니다.
3. 도어와 챔버, 인터페이스, 관찰 창 및 테스트 챔버의 다른 부분 사이의 우수한 밀봉 구조는 테스트 중에 물이 외부 환경으로 누출되지 않도록합니다.
4. 물 여과와 함께 자동 물 섭취 및 물 순환 시스템의 완전한 세트는 0.03mm 직경 입자를 걸러 낼 수 있으며 작업실에 배수구가 있으며 물을 절약 할 수 있습니다.
모델 | R6K-1200 | ||
내부 차원 (mm) | 1000*1200*1000 D * W * H | ||
전반적인 차원 (mm) | 1150*3550*2100 D * W * H | ||
인테리어 볼륨 (L) | 1200 | ||

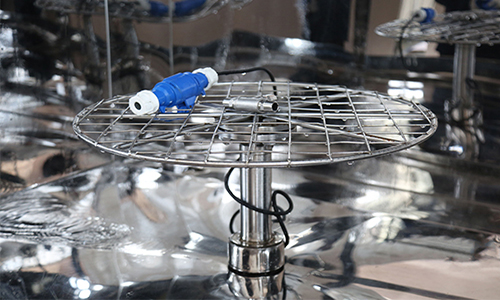

매개 변수 | 플랫폼 직경 테스트 | 600mm | |
플랫폼 속도 테스트 | 5 ± 1 r.p.m | ||
턴테이블 부하 | 50kgs | ||
플랫폼 높이 테스트 | 200-400mm (조절 가능) | ||
IPX6K | 노즐의 내부 직경 | 6.3mm | |
물 유량 | 75 L/min +/- 5% | ||
수압 | 1000 Kpa | ||
거리표본에 물 살포 | 2.5 m와 3 m 사이. | ||

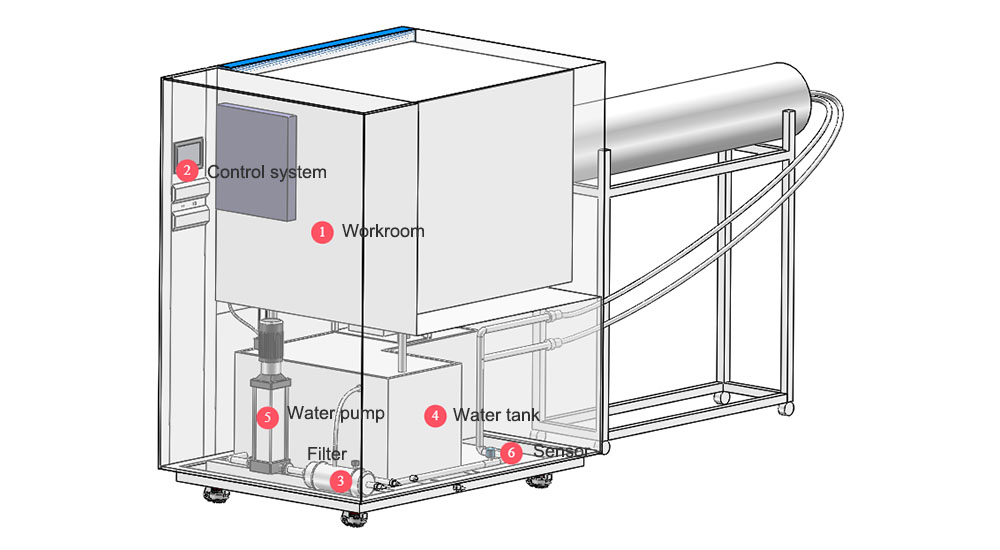

①작업실 |
|
|

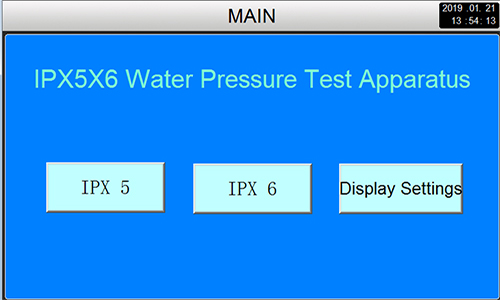

②제어 시스템 | PLC는 시간, 물 흐름, 스프레이 각도 및 회전 속도와 같은 매개 변수를 실시간 디스플레이로 정확하게 제어합니다. 작업이 편리하고 결과가 신뢰할 수 있습니다. |  |

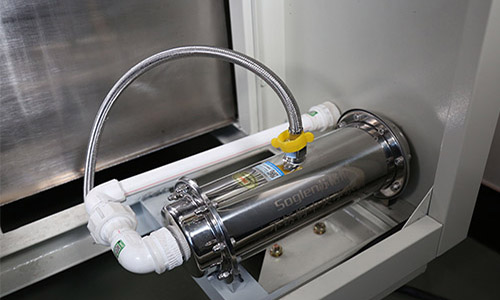

③필터 | 여과 정확도는 물의 청결을 보장하기 위해 0.03MM 직경 입자입니다. |  |

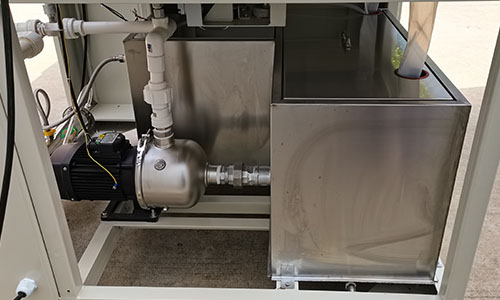

④물 탱크 | 플로트 밸브는 물 부족으로 인한 건식 작동을 방지하고 장비의 수명을 연장하기 위해 실시간으로 수위를 모니터링합니다. |  |

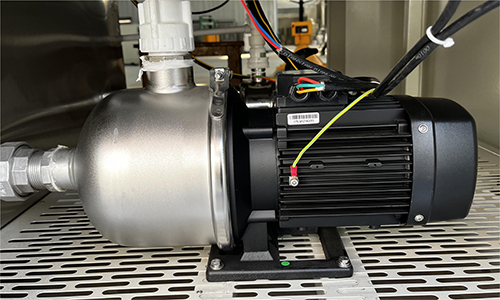

⑤워터 펌프 | 강력하고 균일 한 스프레이를 보장하기 위해 IPX5 표준을 충족하는 흐름과 압력을 지속적으로 제공하십시오. |  |

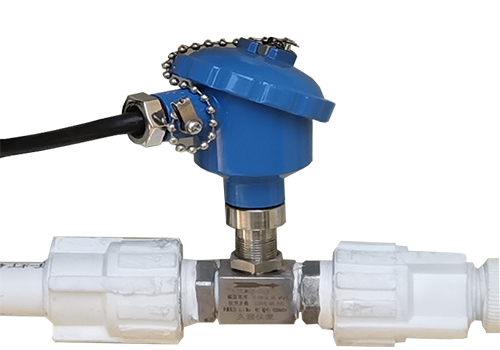

⑥센서 | 물 흐름과 압력의 정확한 제어를 위해, 물 흐름이 12.5 ± 0.625 (L/min) 의 표준 범위 내에서 안정적인지 확인합니다. |  |
