열 챔버 란 무엇입니까?

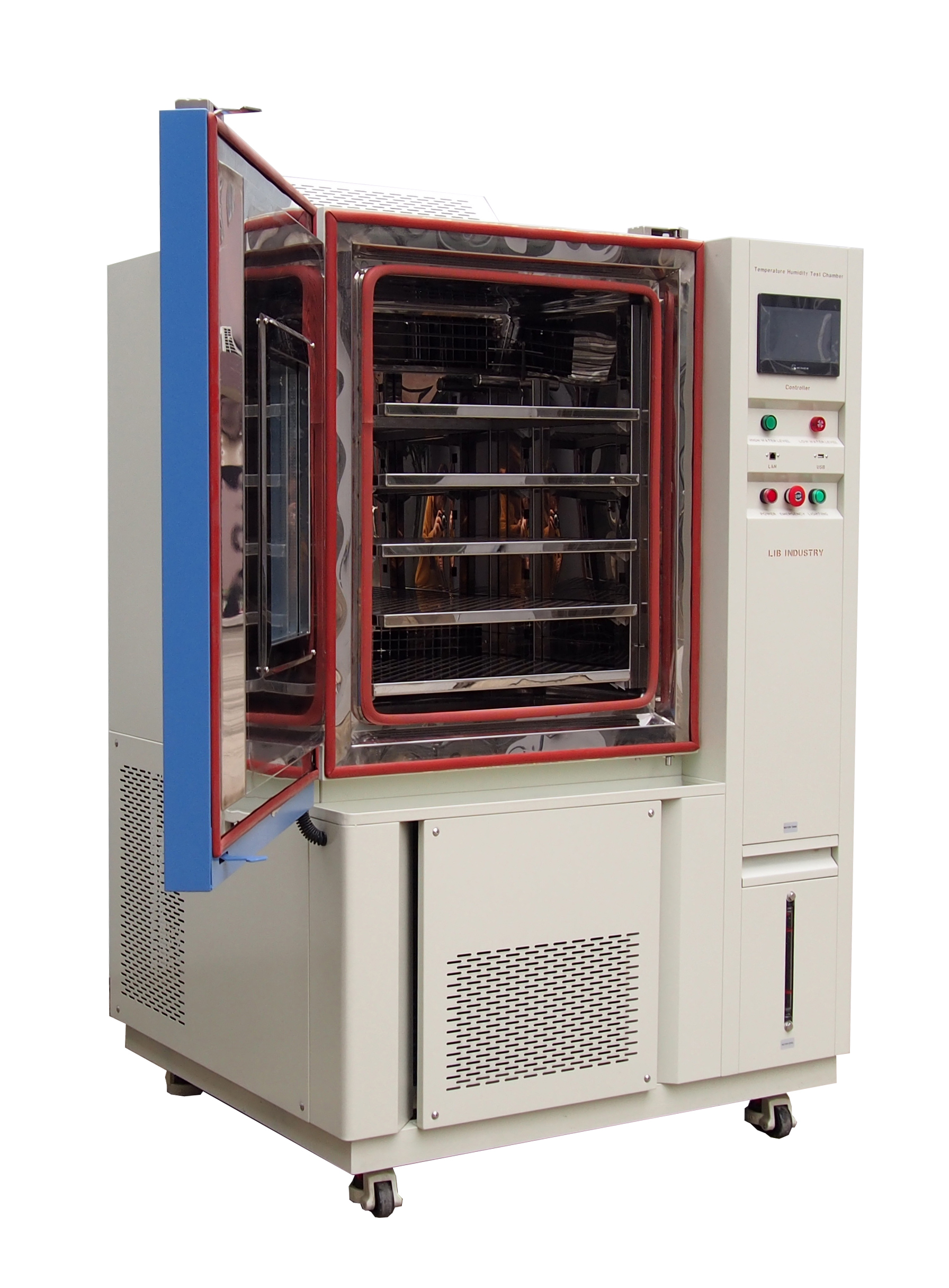

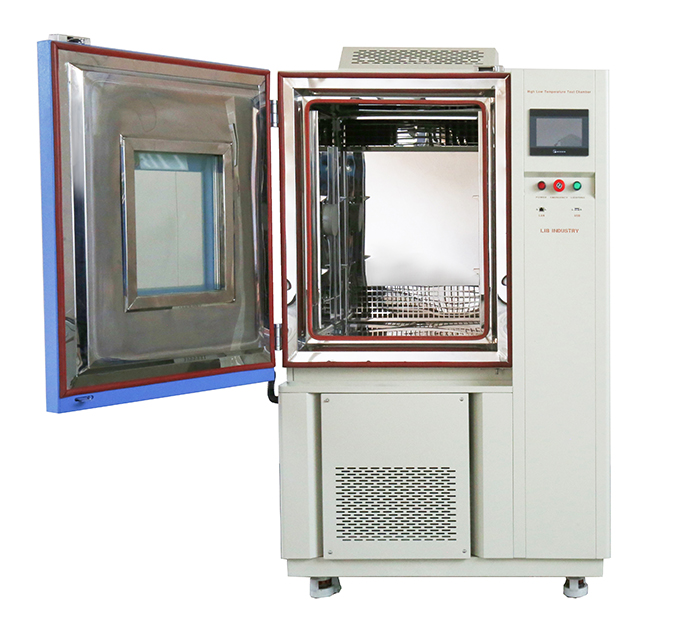

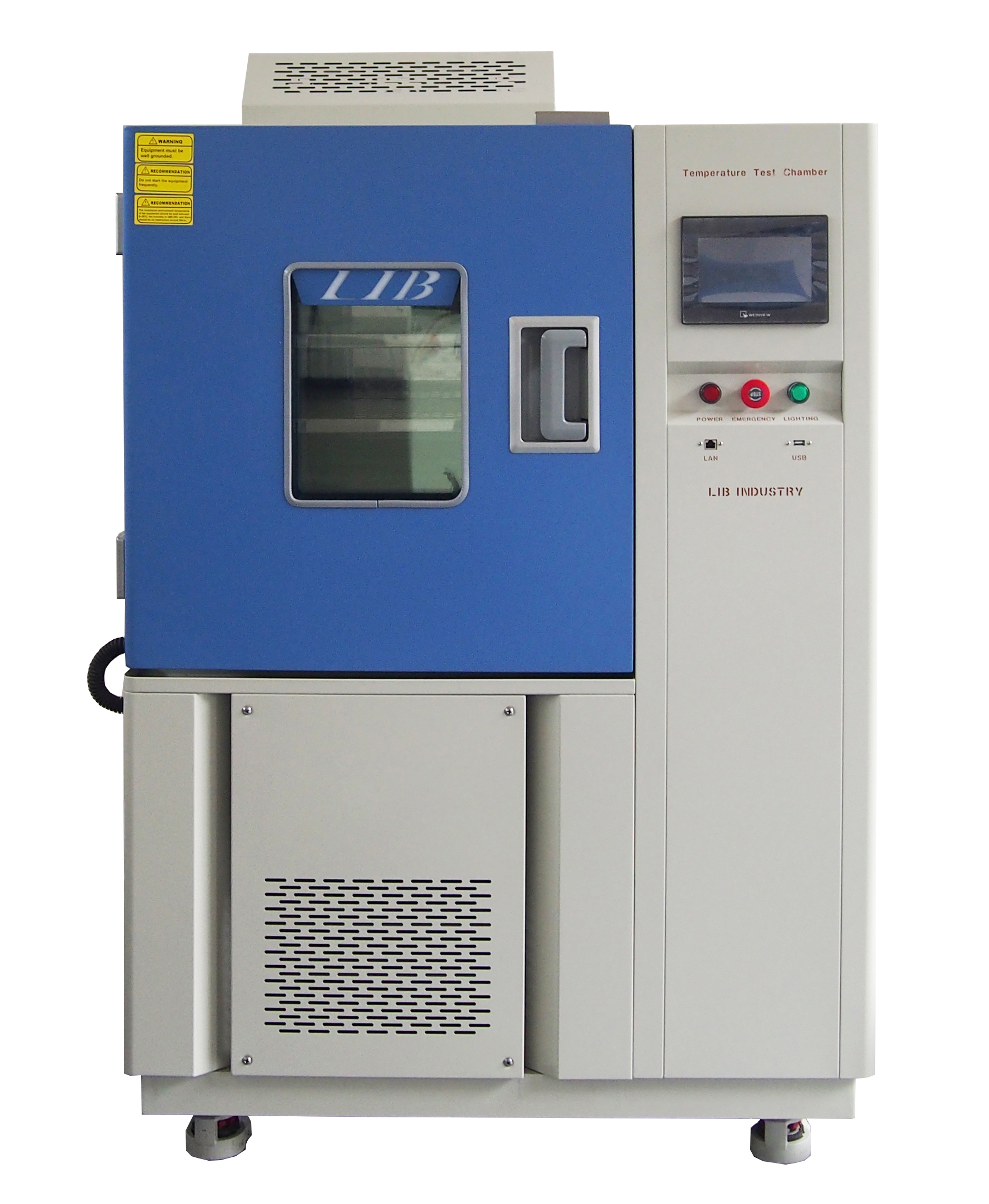

열 챔버다양한 온도 환경을 시뮬레이션하는 데 사용되는 일종의 환경 열 챔버입니다. 설정 온도 범위 내에서 온도를 정확하게 제어하고 제품, 재료 또는 구성 요소의 성능 테스트, 신뢰성 평가, 환경 적응성 연구 등을 위해 안정적인 온도 조건을 유지할 수 있습니다. 열 테스트 챔버를 통해 극한 고온, 저온 및 온도 변화를 시뮬레이션하여 다양한 온도 환경에서 테스트 된 물체의 반응 및 성능을 조사 할 수 있습니다.

열 챔버는 산업 제품의 고온 및 저온 신뢰성 시험에 적합합니다. 전자 및 전기 제품, 자동차 및 오토바이, 항공 우주, 선박 및 무기, 대학 및 대학의 구성 요소 및 재료, 과학 연구 기관 및 기타 관련 제품은 고온 및 저온 (교대) 주기 변화 조건에서 테스트됩니다. 열 사이클링 테스트 챔버는-70 ℃에서 150 ℃까지 넓은 온도 제어 범위를 가지며 제품은 IEC 60068, MIL 및 기타 표준을 준수합니다.

열 챔버는 어떻게 작동합니까?

열 순환 테스트 챔버의 핵심 기능에서 작동 원리를 이해합니다.

1. 냉동 시스템

냉동 시스템은 포괄적 인 열 사이클링 테스트 챔버의 핵심 중 하나입니다. 환경 테스트 챔버의 냉동 방법은 기계적 냉장, 기계 냉장은 주로 압축기, 응축기, 스로틀 링 메커니즘 및 증발기로 구성된 증기 압축 냉장을 채택하고 캐스케이드 냉장을 채택합니다. LIB 환경 온도 챔버의 냉동 시스템은 각각 고온 부분과 저온 부분으로 불리는 두 부분으로 구성되며 각 부분은 상대 냉동 시스템입니다. 고온 부분에서 냉매의 증발은 냉매의 저온 부분으로부터의 열을 흡수하고 증발한다. 냉매의 극저온 부분의 증발은 냉각되는 물체 (온도 순환 테스트 챔버 내의 공기) 로부터 열을 흡수하여 냉기를 얻는다. 고온 부분과 저온 부분은 고온 부분의 응축기와 저온 부분의 응축기 인 증발 응축기에 의해 연결됩니다.

2. 난방 시스템

열 챔버의 가열 시스템의 원리는 높은 가열 속도를 보장 할 수있는 고출력 저항 와이어로 구성된 비교적 간단합니다. 작업실 주변에는 10cm 두께의 폴리 우레탄 폼과 단열면이있어 작업실의 온도를 더 뜨겁게 만듭니다. 더 나은 단열 성능, 열화에 대한 내성, 환경 보호, 소음을 줄입니다.

3. 통제 시스템

제어 시스템은 열 챔버의 뇌, 주요 제어 장치로 PID 컨트롤러, 명령, 작동, 감지 및 재분배를위한 장비의 다양한 부분과 같습니다. 최대 효과적인 사용을 달성하기 위해; P. 를 사용하는 온도 제어 나. D. S.S.R. 시스템 동기 조정 제어, 제어 구성 요소 및 인터페이스의 안정성과 수명을 향상시킬 수 있습니다. 스크린 디스플레이 기능은 LCD 디스플레이를 사용하여 테스트 조건 (온도 세그먼트, 사이클 번호, 실행 시간, 남은 시간 등) 을 표시 할 수 있습니다.

다양한 온도의 정의

열 테스트 챔버에서 가장 중요한 매개 변수로, 온도, 관련 온도 표시기가 있으므로 열 테스트 챔버의 성능을 더 잘 이해할 수 있습니다.

1. 온도 변동

또한 온도 안정성, 온도 안정성 제어, 주어진 시간 간격에서 작업 공간의 어느 지점에서나 가장 높은 온도와 최저 온도의 차이라고도합니다. 여기에는 약간의 차이가 있습니다. "작업 공간" 은 "작업실" 이 아니며 열 순환 테스트 챔버 작업실 벽의 각 측면 길이의 약 1/10 공간입니다. 이 지수는 열 챔버의 제어 기술을 평가합니다.

2. 온도 범위

그것은 열 시험 챔버 작업실이 견딜 수 있고 (또는) 도달 할 수있는 한계 온도를 나타냅니다. 온도 범위는 일반적으로 불변성을 제어 할 수 있다는 개념을 포함하며, 이는 비교적 오랜 시간 동안 안정적으로 작동 할 수있는 극단적 인 값이어야합니다. 일반적인 온도 범위는 극단적 인 높은 온도와 극단적 인 낮은 온도를 포함합니다. 일반적인 표준은 지수가 ≤ 1 ℃ 또는 ± 0.5 ℃일 것을 요구한다.

3. 온도 균일 성

온도 안정화 후 모든 시간 간격에서 작업 공간의 두 지점의 평균 온도 값 사이의 최대 차이. 이 지수는 아래의 온도 편차 지수보다 제품의 핵심 기술을 더 잘 평가할 수 있습니다. 일반 표준은 지표가 ≤ 2 ℃이어야합니다.

4. 온도 편차:

온도가 안정된 후에는 언제든지 열 챔버의 작업 공간 중심의 평균 온도와 작업 공간 차이의 다른 지점의 평균 온도. 일반 표준 요구 지수는 ± 2 ℃이며, 순수한 열 챔버는 실제 사용 ℃ ± 2% 따라 150 ℃ 이상일 수 있습니다.

열 테스트 챔버의 적용 영역은 무엇입니까?

열 챔버는 많은 산업 분야에서 널리 사용됩니다. 플라스틱, 전자 제품, 식품, 의류 또는 차량, 금속, 화학 물질, 건축 자재 및 기타 산업 등 제품의 신뢰성 테스트를 위해 장비를 사용해야합니다. 예를 들어, 극한의 온도에서 전자 제품의 성능 안정성, 다른 온도 조건에서 식품의 저장 수명, 온도 테스트 챔버는 관련 연구의 개발을 돕기 위해 다양한 유형의 과학 연구를위한 특정 온도 환경을 제공하며 열 사이클링 테스트 챔버에서 테스트 할 수 있습니다.
