물 ip 테스트 장치는 내부 전자 부품 및 기계 부품이 물에 의해 영향을받지 않고 정상적으로 작동하도록 IEC 60529 따라 다양한 물 환경에서 제품의 방수 능력을 평가합니다.
LIB 물 ip 테스트 장치에는 6 단계의 방수 테스트를 달성하는 실험 장치 인 IPX1 X2 X3 X4 X5 X6 이 포함됩니다. LIB는 또한 실험 장비를 제공합니다IPX7 IPX8,IPX9K방수 등급.

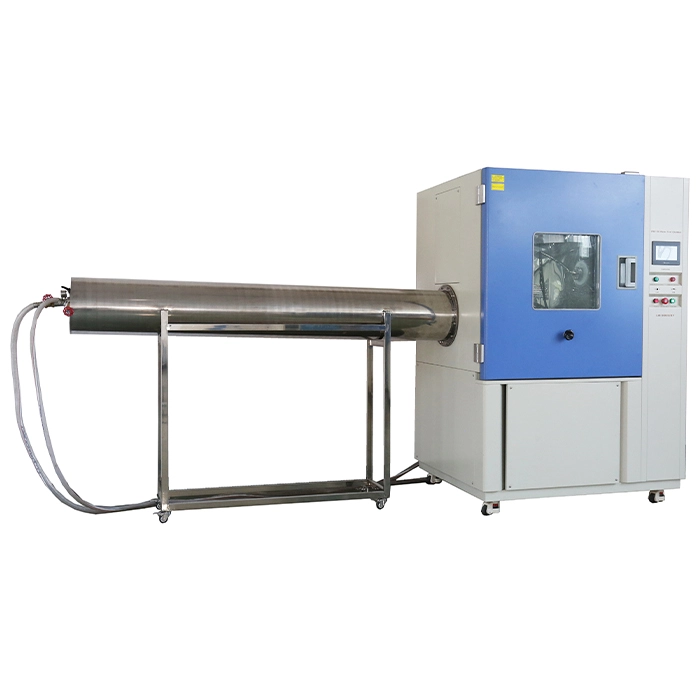

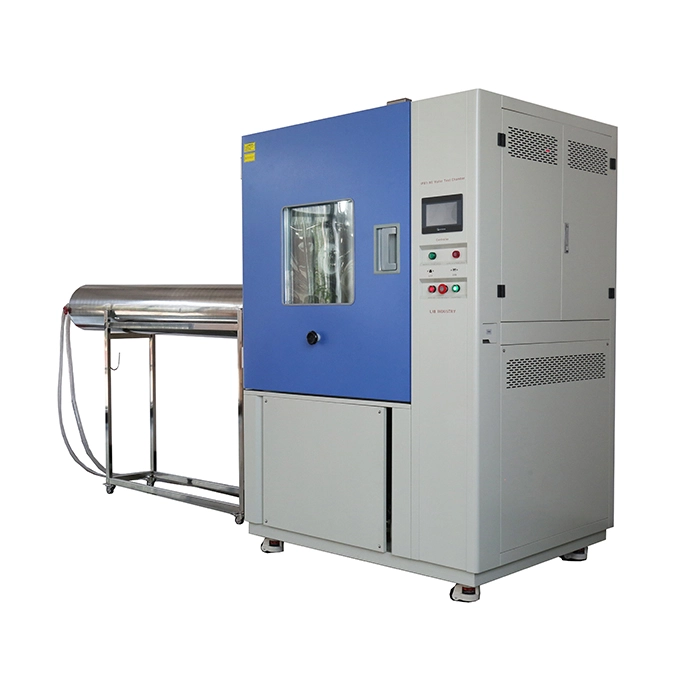

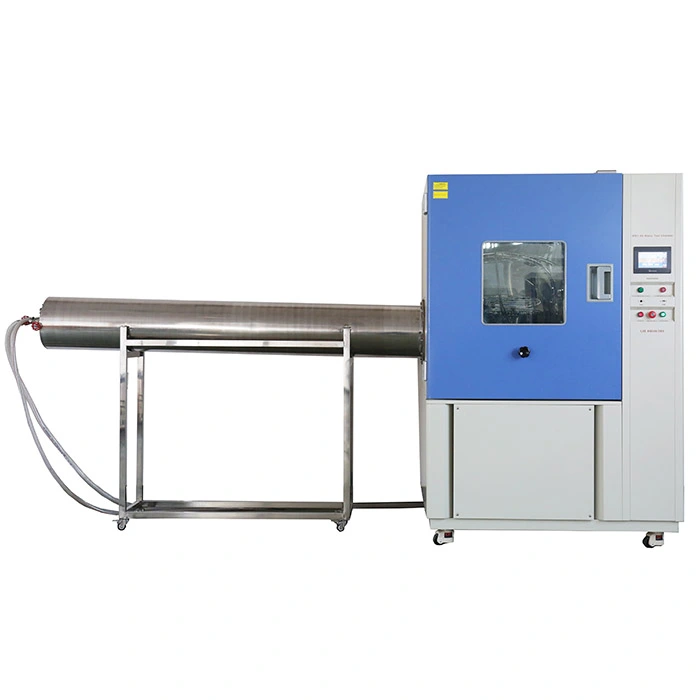

모델: RD-800C, RD-1200C
표준: GJB 150.8-86, ISO 20653, IEC 60529, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1
1. IPX1 에서 IPX6 방수 테스트 환경의 다른 수준은 수직 드립, 15 ° 틸트 드립, 드립, 스플래시, 스프레이 및 강한 스프레이를 포함하여 시뮬레이션 할 수 있습니다.
2. 드립 테스트에서 떨어지는 물의 양, 진동 튜브 테스트의 각도 및 속도와 같은 매개 변수, 그리고 분무 시험의 물 흐름은 다른 시험 기준 및 필요에 따라 정확하게 조정될 수 있습니다.

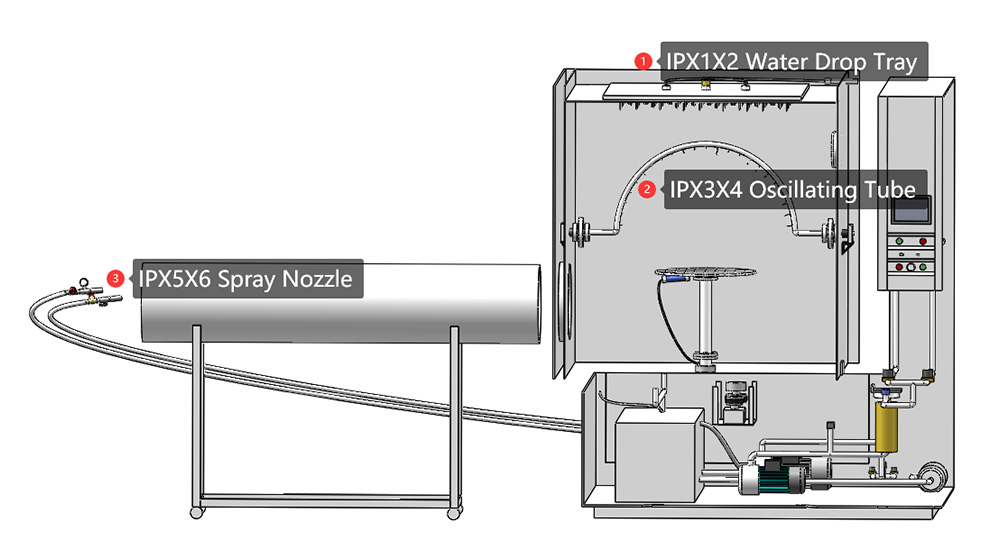

3. 물 ip 테스트 장치는 드립 트레이, 진동 장치, 물 분사 장치, 턴테이블, 제어 시스템 등으로 구성됩니다. 테스트 된 샘플을 쉽게 설치하고 수정하여 샘플의 안정적인 위치를 확보 할 수 있습니다.

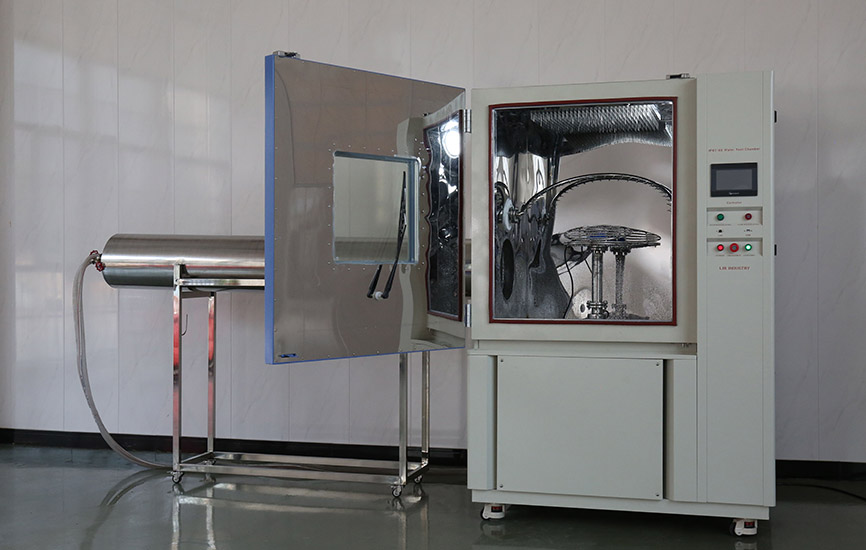

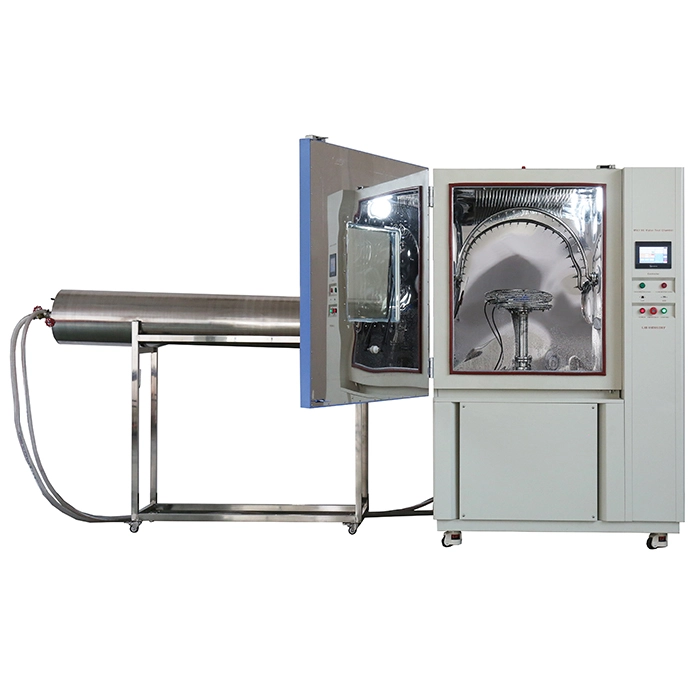

4. 넓은 지역 관찰 창을 통해 작업자는 테스트 중에 샘플 상태를 직접 관찰 할 수 있으며 모니터링 시스템을 통합 할 수도 있습니다.
모델 | RD-800C | RD-1200C |
내부 차원 (mm) | 900*950*950 | 1300*1350*1370 |
전반적인 차원 (mm) | 1180*1420*1920 (스테인레스 스틸 튜브 제외) | 1540*1820*2200 (스테인레스 스틸 튜브 제외) |
유용한 볼륨 (L) | 810 | 2400 |
드립 트레이 크기 | 600*600 | 1000*1000 |
진동 튜브 반경 | 400mm | 600mm |
물 제트 튜브 | 2400mm | 2300mm |
스프레이 구멍 직경 | Φ0.4mm | |
구멍 간격 | 50mm | |
진동 튜브의 진동 각도 | 0 ~ ± 180 ° (조정가능한) | |
제트 노즐 | IPX5: Dia6.3mm, IPX6: Dia12.5mm | |
제트 거리 | 2.5 ~ 3 미터 | |
턴테이블 회전 속도 | 1r/min (조정가능한 속도) | |
컨트롤러 | 프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결, USB 포트 | |
급수 시스템 | 물 탱크, 부스터 펌프, 자동적인 물 공급, 물 정화 시스템 | |
| 안전 장치 | 과열 보호; 과전류 보호; 물 부족 보호; 지구 누설 보호; 단계 서열 보호 | |
외부 재료 | 보호 코팅 강판 | |
인테리어 소재 | SUS304 스테인리스 | |
관찰 창 | 와이퍼가있는 이중 층 절연 유리 | |

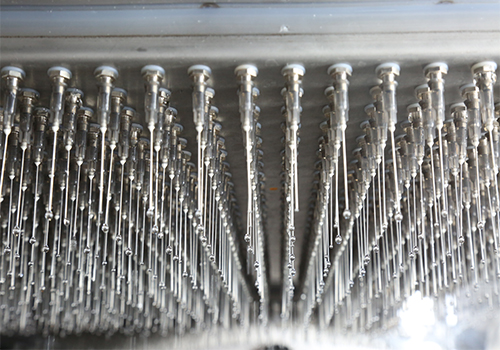

| 1. IPX1X2 물방울 트레이 | SUS304 스테인레스 스틸 플레이트로 제작 된 바닥에는 드립 구멍이 배열되어 있으며 내부 직경이 0.4mm 인 특수 가고일이 구멍에 설치됩니다. |  |

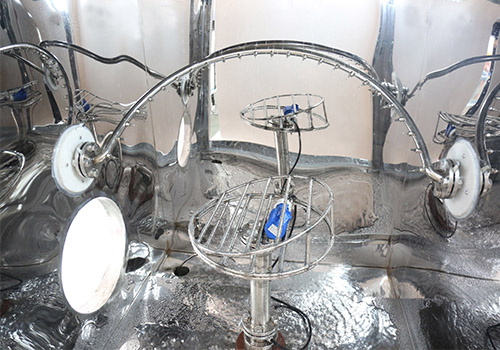

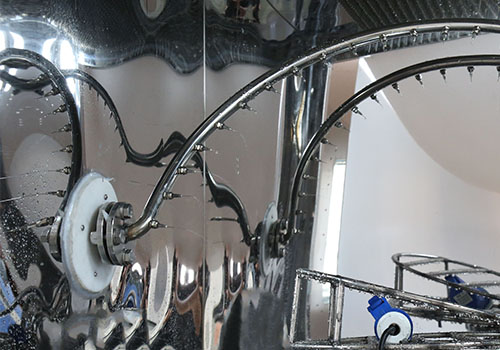

2.IPX3X4 진동 튜브 |
|
|
3.IPX5X6 스프레이 노즐 | IPX5,IPX6 테스트 용 스프레이 파이프에 각각 2 개의 노즐이 설치되어 있으며 스프레이 구멍의 직경은 6.3mm 및 12.5 mm이며, 분무 강도는 12.5-100L/min 범위에서 조정할 수 있습니다. |  |
